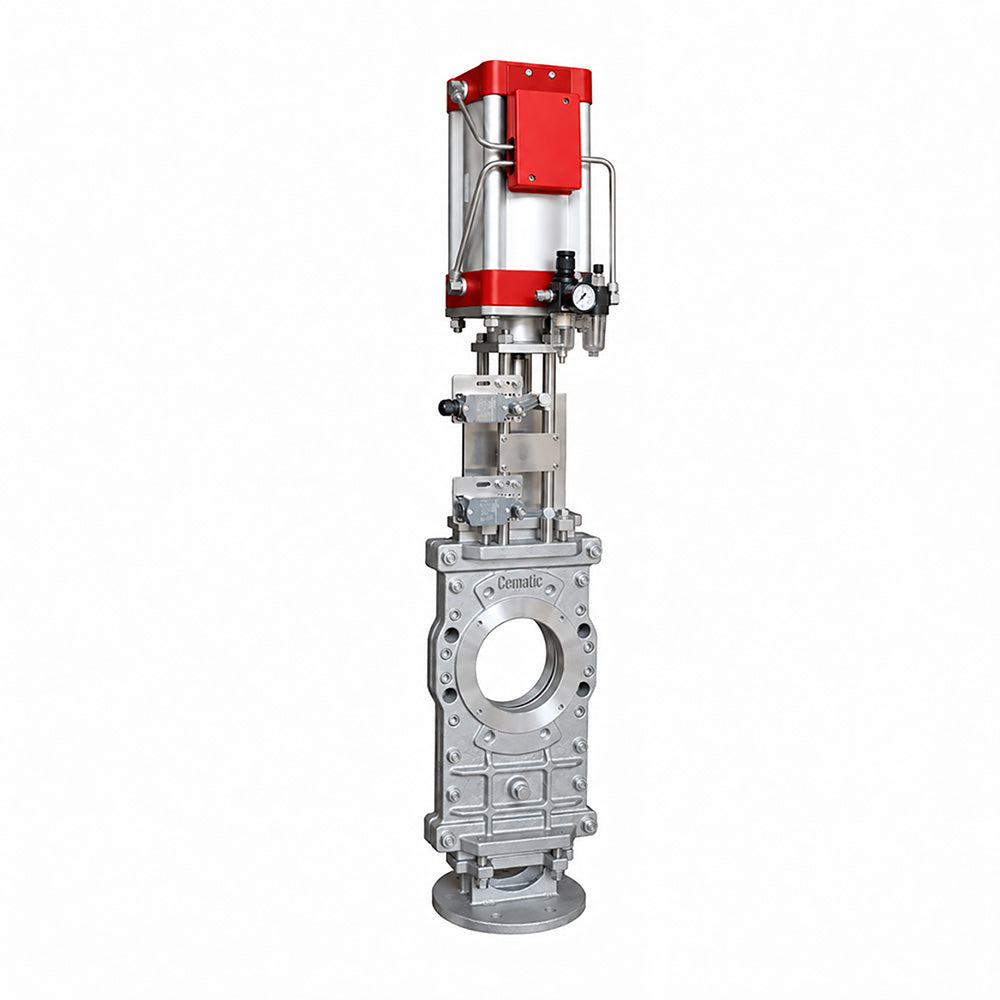

Válvula de Cuchilla Paso Directo — Bridas Semi-Lug (Wafer), Bidireccional

Esta válvula de cuchilla paso directo aísla y controla el flujo de lodos y medios con partículas sólidas en tuberías industriales de gran diámetro. Por lo tanto, es la especificación correcta en circuitos de minería, plantas de energía y procesos con sólidos en suspensión. Además, su diseño de bridas semi-lug (wafer) reduce el peso y la longitud estructural de todo el sistema de tubería.

A diferencia de otras válvulas de cuchilla del catálogo, esta es bidireccional. Es decir, el disco no tiene ranuras que obstruyan el paso del medio cuando está totalmente abierta. Por lo tanto, el flujo circula sin restricciones en cualquier dirección.

Asimismo, el cuerpo está formado por dos piezas ensambladas, con sello de empaque en ambos extremos del disco. En consecuencia, el mantenimiento es más sencillo y la vida útil del sello se prolonga.

Características Estructurales de la Válvula de Cuchilla Paso Directo

El diseño de esta válvula incorpora varias mejoras pensadas para reducir el mantenimiento y prolongar la vida útil en servicio pesado. Por ejemplo:

• ✅ Diseño ultra delgado — así, reduce el peso total sin sacrificar resistencia estructural
• ✅ Disco ajustable siempre en contacto con el asiento — por lo tanto, se protege de la erosión directa del medio, incluso abierto o cerrado
• ✅ Asiento de diseño móvil — en consecuencia, es fácil de reemplazar sin desmontar toda la válvula
• ✅ Puertos de lavado en ambos lados — igualmente, facilitan la limpieza de la cavidad interna de la válvula
• ✅ Superficie del disco endurecible — finalmente, aumenta la resistencia al desgaste y prolonga la vida útil

Materiales Disponibles del Cuerpo de la Válvula de Cuchilla Paso Directo

Esta válvula de cuchilla paso directo está disponible en tres combinaciones de materiales. Por lo tanto, la elección depende de la agresividad del medio y del presupuesto del proyecto:

Opciones de Accionamiento de la Válvula de Cuchilla Paso Directo

Según la frecuencia de operación y la infraestructura de control disponible, esta válvula de cuchilla paso directo se ofrece con seis tipos de accionamiento:

• Volante manual: además, opera directamente en campo, sin necesidad de energía eléctrica ni aire comprimido.

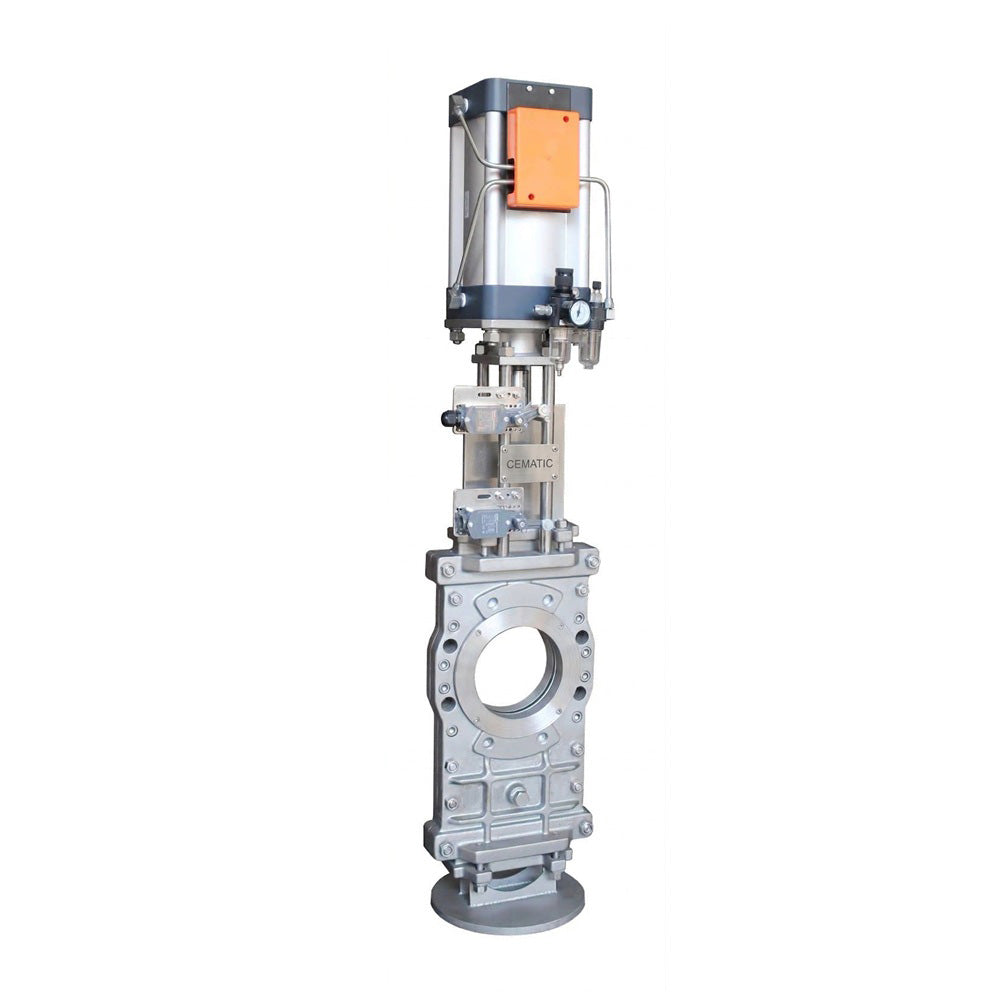

• Neumático: asimismo, automatiza la operación mediante cilindro de doble efecto, con solenoide para control remoto desde PLC o sala de control.
• Neumático con manual: igualmente, combina automatización con la posibilidad de operación manual de respaldo ante falla de suministro de aire.
• Eléctrico: por otro lado, automatiza mediante actuador eléctrico, útil donde no hay red de aire comprimido disponible.
• Hidráulico: en cambio, se recomienda en válvulas de gran diámetro donde se requiere mayor fuerza de accionamiento.
• Caja reductora (engranes): finalmente, reduce el esfuerzo de operación manual en válvulas de diámetro grande.

Accionamiento Neumático — Fuerza del Cilindro por Diámetro

Para las variantes con accionamiento neumático, la fuerza del cilindro varía según su diámetro. Por lo tanto, la siguiente tabla ayuda a dimensionar el actuador correcto:

Estos valores corresponden a una presión de suministro de aire de 0.6 MPa. Asimismo, usan aire comprimido purificado y sin neblina de aceite. Por lo tanto, la presión de trabajo del cilindro es de 0.5 a 0.7 MPa, con temperatura ambiente de -10 °C a +80 °C.

Especificaciones Técnicas de la Válvula de Cuchilla Paso Directo

Instalación y Mantenimiento de la Válvula de Cuchilla Paso Directo

Antes de instalar esta válvula, conviene seguir algunas recomendaciones clave. Por ejemplo:

• Verificación de coaxialidad: además, las tuberías antes y después de la válvula deben estar alineadas, con las caras de brida paralelas entre sí.
• Purga de la línea: asimismo, es necesario limpiar aceite, residuos de soldadura y otros contaminantes de la tubería antes de instalar la válvula.
• Apriete cruzado de bridas: igualmente, los tornillos deben apretarse en diagonal y de forma progresiva, nunca de un solo lado, para evitar fugas.
• Lubricación semanal: por lo tanto, el vástago, la tuerca del vástago y los rodamientos deben lubricarse una vez por semana para garantizar una apertura y cierre fluidos.
• Mantenimiento del actuador neumático: finalmente, el aire de suministro debe mantenerse limpio y seco, y el filtro debe drenarse regularmente.

Aplicaciones de la Válvula de Cuchilla Paso Directo

Gracias a su diseño bidireccional y su resistencia a medios abrasivos, esta válvula se especifica en numerosas industrias pesadas. Por ejemplo:

• Minería: además, aísla líneas de relaves y pulpas minerales de alta densidad sin obstrucción del flujo.
• Industria del acero: asimismo, controla medios con partículas sólidas en procesos de producción siderúrgica.
• Plantas de energía a base de carbón: igualmente, se utiliza en sistemas de remoción de cenizas, donde la abrasión es constante.
• Equipos de purificación: finalmente, aísla líneas de proceso con sólidos en suspensión en sistemas de tratamiento.
• Industria papelera: además, controla el flujo de pulpa de celulosa sin obstrucciones en la cavidad interna.
• Industria azucarera y alimentaria: asimismo, maneja materiales pulverizados, cristalinos y granulares en líneas de transporte neumático.

Si tu proceso es agua, lodos o aguas residuales de pH neutro y no requiere el rango de diámetro de esta válvula, consulta nuestra válvula de cuchilla GGG40 con bridas Semi-Lug (Wafer) y asiento EPDM. Para ver el catálogo completo, visita Válvulas de Cuchilla Cematic.

Ficha Técnica
