Válvulas de Cuchilla (Guillotina) — Control de Slurry, Lodos y Fluidos con Sólidos

Las válvulas de cuchilla, también llamadas válvulas de guillotina o knife gate valves, son dispositivos de aislamiento diseñados específicamente para manejar fluidos que ninguna válvula convencional toleraría: lodos mineros, pulpas de papel y celulosa, aguas negras con sólidos en suspensión, relaves y mezclas abrasivas. En Cematic suministramos válvulas de cuchilla en acero inoxidable, hierro fundido y materiales anticorrosivos, con operación manual mediante volante o totalmente automatizadas con actuador neumático o eléctrico. Stock disponible en Ciudad de México con asesoría técnica especializada.

¿Cómo funciona una válvula de cuchilla?

A diferencia de las válvulas de bola o mariposa, la válvula de cuchilla opera mediante una compuerta plana metálica de borde biselado que se desplaza verticalmente dentro del cuerpo de la válvula. Al cerrar, la cuchilla penetra el fluido y corta literalmente el paso, empujando partículas y fibras hacia los lados gracias a la ranura perimetral del asiento. Al abrir completamente, la compuerta sale del área de flujo, dejando un paso de puerto completo sin obstáculos, con caída de presión mínima y sin zonas muertas donde se acumulen sólidos.

Este principio de funcionamiento resuelve el principal problema de las válvulas convencionales en servicios con sólidos: el atasco y el desgaste prematuro de asientos provocado por partículas abrasivas atrapadas durante el cierre.

Tipos de válvulas de cuchilla disponibles

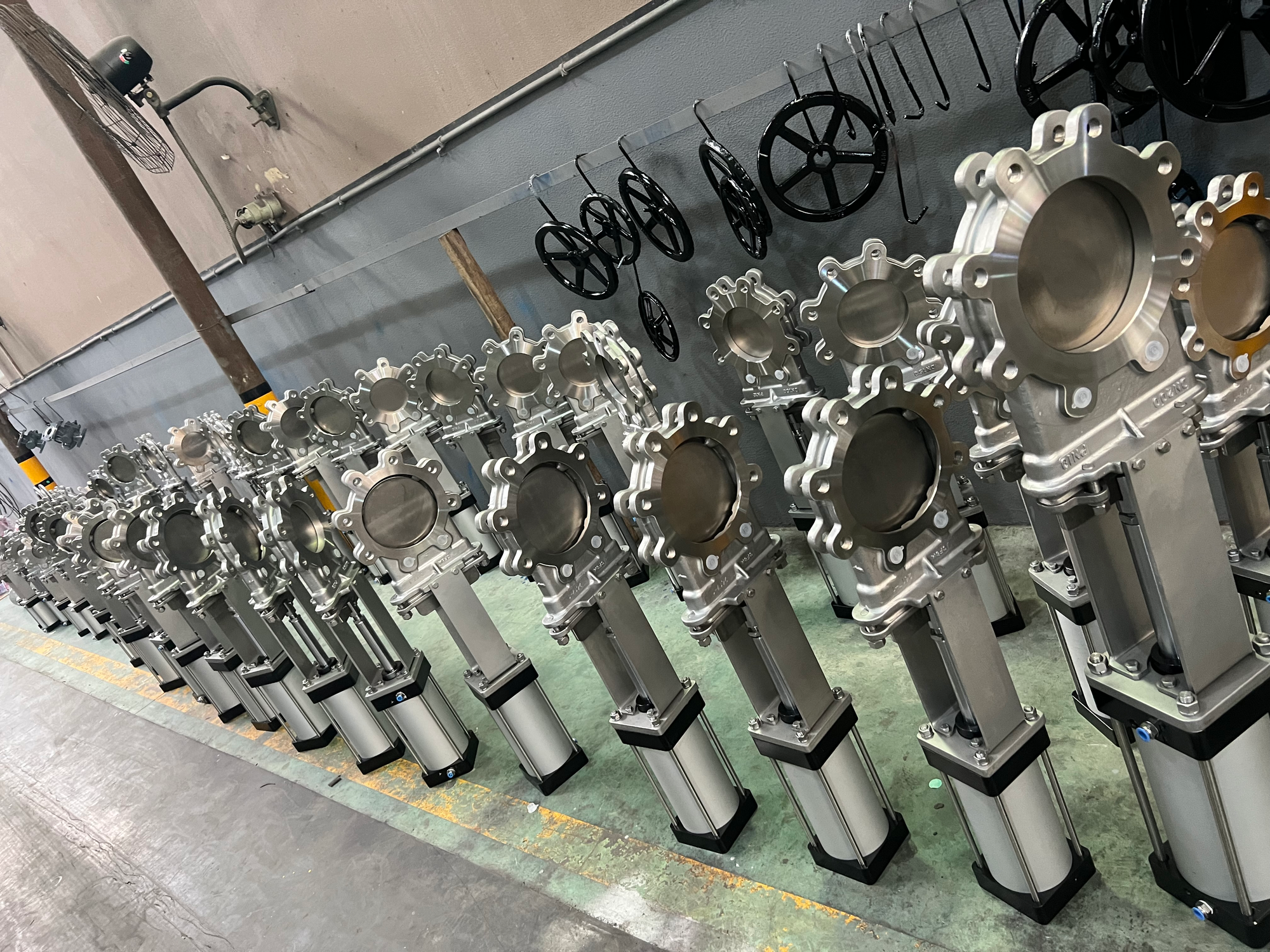

• Cuchilla unidireccional (Lugged / Wafer): Sellado eficiente en una sola dirección de flujo. La opción más económica para aplicaciones estándar de lodos y aguas residuales. Montaje entre bridas tipo wafer o con orejetas (lug) para extremo de línea.
• Cuchilla bidireccional: Asiento perimetral resiliente que garantiza estanqueidad independientemente del sentido del flujo. Ideal para líneas donde la presión puede invertirse o en sistemas de by-pass.
• Cuchilla para slurry pesado (Heavy-Duty): Construida con cuerpo de mayor espesor, cuchilla endurecida y camisas elastoméricas reemplazables en campo. Diseñada para slurry de alta carga abrasiva en minería pesada, aluminio y cemento.
• Cuchilla bonnetless (sin capuchón): Diseño compacto sin cámara superior, que elimina la acumulación de material en el vástago y reduce el costo de mantenimiento. Muy usada en industria de pulpa y papel.
• Cuchilla con liner de poliuretano o goma: Interior revestido con elastómero de alta resistencia a la abrasión, que protege el cuerpo metálico del contacto directo con el fluido y extiende significativamente la vida útil en servicios de minería.

Materiales de construcción

• Cuerpo: Hierro fundido (para servicios generales de agua y lodos no corrosivos), acero al carbono, acero inoxidable 304 o 316 (para fluidos corrosivos, alimentos o farmacéutico), hierro dúctil.
• Cuchilla / Compuerta: Acero inoxidable 304 o 316, con opción de tratamiento superficial de endurecimiento (nitrurado, recubrimiento de cromo duro o carburo de tungsteno) para máxima resistencia a la abrasión.
• Asiento: EPDM, NBR, neopreno, poliuretano o PTFE según el fluido. Los asientos elastoméricos son reemplazables en campo sin retirar la válvula de la línea.
• Vástago: Acero inoxidable con protección contra polvo y suciedad mediante cubre-vástago estándar en modelos heavy-duty.

Rangos operativos típicos

• Diámetros: DN50 (2") hasta DN1200 (48") y mayores bajo pedido
• Presión nominal: PN2 a PN16 en modelos estándar; hasta PN25 en versiones heavy-duty para slurry
• Temperatura: -10 °C hasta +120 °C según asiento elastomérico seleccionado
• Conexión: Entre bridas DIN/ANSI, tipo wafer o lug

Industrias y aplicaciones principales

• Minería: Control de lodos de proceso, relaves, pulpas con alta carga de sólidos y fluidos abrasivos en sistemas de transporte de slurry, espesadores y filtros.
• Pulpa y Papel / Celulosa: Manejo de pulpas fibrosas donde se requiere corte limpio sin atascos y fácil limpieza entre ciclos de producción.
• Tratamiento de Aguas Residuales: Aislamiento de líneas con aguas negras, lodos activados y fangos deshidratados en plantas municipales e industriales.
• Industria Química: Fluidos densos, suspensiones de sólidos y mezclas viscosas donde la resistencia química del cuerpo y asientos es determinante.
• Generación de Energía: Manejo de cenizas en suspensión, agua de enfriamiento con sólidos y fluidos de desecho en plantas termoeléctricas.
• Cemento y Aluminio: Control de flujos de lechadas, cal, bauxita y otros materiales altamente abrasivos propios de estos procesos.
• Industria Alimentaria: Versiones en acero inoxidable con asientos de EPDM o PTFE apto FDA para manejo de pulpas de frutas, aceites vegetales y subproductos con sólidos.

Operación y automatización

Las válvulas de cuchilla se operan habitualmente con volante manual para diámetros pequeños o baja frecuencia de maniobra. Para ciclos frecuentes o integración en sistemas de control, Cematic ofrece el paquete completo con actuador neumático de doble efecto o simple efecto y actuador eléctrico con señal de posición. Disponibles también con posicionador neumático o electroneumático para aplicaciones de control proporcional en sistemas SCADA o PLC.

Ventajas frente a válvulas de compuerta convencionales

Aunque ambas son válvulas de aislamiento lineal, la válvula de cuchilla supera a la válvula de compuerta en servicios con sólidos por varias razones: su compuerta delgada y biselada no genera cavidades de retención de material, el asiento autolimpiante es renovado con cada apertura, el peso y costo son considerablemente menores en grandes diámetros, y el mantenimiento de asientos puede realizarse en campo sin retirar la válvula de la tubería.

¿Por qué elegir Cematic?

Somos especialistas en control de fluido industrial con atención a minería, tratamiento de aguas y procesos con sólidos en México. Asesoramos en la selección del tipo de cuchilla, material de cuerpo y asiento adecuados para su fluido y condiciones de operación. Cotización formal con especificación técnica el mismo día hábil. Contáctenos por WhatsApp o correo a ventas@cematic.com.
