Válvulas de Bola en Acero Inoxidable 316 — Gama Completa en Rosca NPT, Brida ANSI y Clamp para Cada Aplicación

La válvula de bola en acero inoxidable 316 es el dispositivo de aislamiento de referencia en la industria mexicana para líneas de ½" a 4" donde se requiere estanqueidad hermética, resistencia a la corrosión y operación simple de cuarto de vuelta. Su esfera perforada con orificio central —de paso completo o reducido— gira 90° sobre dos asientos de PTFE para pasar de posición totalmente abierta (flujo sin restricción) a totalmente cerrada (estanqueidad Clase VI bidireccional) en un movimiento de muñeca, sin herramientas y con un par de operación mínimo. La posición de la esfera es siempre visible externamente a través de la palanca — perpendicular a la línea cuando cierra, paralela cuando abre.

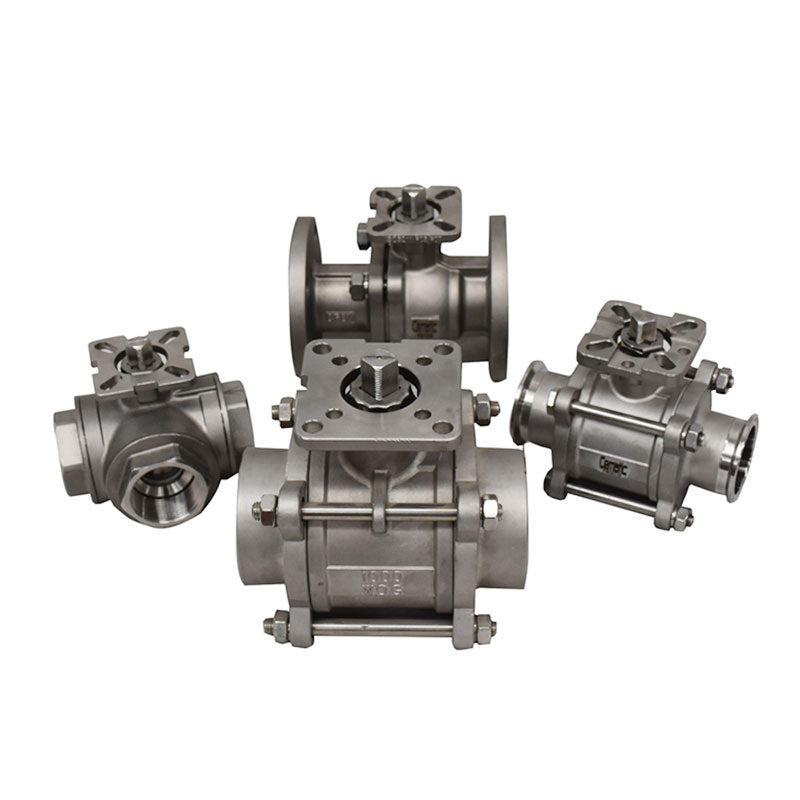

En Cematic la válvula de bola SS316 está disponible en tres configuraciones de conexión para adaptarse a cualquier tipo de instalación: rosca NPT para el 80% de las instalaciones industriales estándar, brida ANSI 150 y 300 para líneas de proceso de mayor presión y diámetro, y conexión clamp Tri-Clamp para industria higiénica alimentaria, de bebidas y farmacéutica. Las tres configuraciones comparten los mismos materiales de cuerpo (SS316 / CF8M), esfera (SS316) y asiento (PTFE virgen), garantizando la misma estanqueidad, resistencia química y vida útil con independencia del tipo de conexión.

¿Por qué acero inoxidable 316 y no 304?

La diferencia entre el acero inoxidable 304 y el 316 es el contenido de molibdeno (Mo) del 2–3% presente en el SS316 y ausente en el SS304. El molibdeno incrementa significativamente la resistencia a la corrosión por picaduras (pitting) causada por iones cloruro — la forma de corrosión más frecuente en el acero inoxidable en entornos industriales:

• SS304 resiste bien el agua potable, el vapor y los fluidos orgánicos sin cloruros. Comienza a presentar pitting en presencia de cloruros superiores a 200 ppm a temperatura ambiente, o concentraciones menores a temperaturas elevadas.
• SS316 con molibdeno resiste concentraciones de cloruro de hasta 1,000 ppm a temperatura ambiente sin pitting — suficiente para agua de proceso industrial, agua de mar diluida, soluciones salinas moderadas y la mayoría de fluidos químicos acuosos con cloruros.

En la práctica industrial mexicana, el SS316 es el material mínimo recomendado para cualquier válvula de bola en servicio general — el diferencial de costo respecto al SS304 es mínimo (5–15% en válvulas pequeñas) y la diferencia en vida útil en presencia de cloruros es enorme. Cematic suministra exclusivamente válvulas de bola en SS316 (no SS304) en toda la gama de acero inoxidable.

Paso completo vs. paso reducido — cuándo importa

Las válvulas de bola SS316 están disponibles en dos geometrías de orificio:

• Paso completo (Full Port / Full Bore): El diámetro del orificio de la esfera es igual al diámetro interior de la tubería. En posición abierta, la válvula es prácticamente transparente al flujo — la caída de presión es mínima y la velocidad del fluido no aumenta al atravesar la válvula. Es la opción correcta cuando: la caída de presión en la válvula abierta debe ser mínima, el fluido arrastra sólidos en suspensión que podrían acumularse en un estrechamiento, o se requiere pasar un pig (dispositivo de limpieza o inspección) a través de la línea.
• Paso reducido (Reduced Port / Reduced Bore): El diámetro del orificio de la esfera es entre 0.7 y 0.8 veces el diámetro nominal de la tubería. Genera una caída de presión mayor que el paso completo en posición abierta, pero permite un cuerpo de válvula más compacto y económico para el mismo diámetro de rosca o brida. Es la opción correcta cuando: la caída de presión en la válvula abierta no es un factor crítico de diseño, el fluido es limpio sin sólidos en suspensión, y se busca reducir el costo o el espacio de instalación.

Regla práctica: especificar paso completo para sistemas de agua, gases y fluidos con sólidos donde la pérdida de carga es relevante; paso reducido es aceptable para fluidos limpios en sistemas donde la válvula opera mayormente abierta y la caída de presión no es crítica.

Asiento PTFE — la clave de la estanqueidad Clase VI

Los dos asientos de PTFE virgen que abrazan la esfera por ambos lados son el componente que determina la estanqueidad y la compatibilidad química de la válvula de bola:

• Estanqueidad Clase VI (ANSI/FCI 70-2): La clase de estanqueidad más alta — fuga cero detectable en condiciones de prueba estándar. El PTFE forma un sello perfecto con la esfera pulida de SS316 en posición cerrada.
• Resistencia química: El PTFE es compatible con prácticamente todos los ácidos, álcalis, solventes orgánicos y fluidos de proceso en concentraciones moderadas — con la excepción del flúor elemental, el trifluoruro de cloro y algunos metales alcalinos fundidos. Esta resistencia casi universal hace que la válvula de bola SS316 con asientos de PTFE sea compatible con la inmensa mayoría de fluidos industriales.
• Temperatura: El PTFE mantiene sus propiedades de sellado de -196 °C a +200 °C — rango más que suficiente para la mayoría de aplicaciones industriales. Por encima de 200 °C, el PTFE comienza a fluir (creep) bajo la carga del asiento, pudiendo causar pérdida de estanqueidad.
• Desgaste: El PTFE tiene coeficiente de fricción muy bajo — la esfera desliza sobre los asientos con mínima resistencia y mínimo desgaste en cada ciclo de operación. La vida útil de los asientos en servicio normal es de miles a millones de ciclos dependiendo de la limpieza del fluido y la presión diferencial de trabajo.

Configuraciones de conexión disponibles

Válvula de Bola SS316 Rosca NPT — La Más Demandada

La conexión roscada NPT (National Pipe Thread, el estándar roscado industrial en México y América del Norte) es la configuración de mayor demanda en instalaciones industriales estándar. La rosca NPT es cónica — genera sellado por interferencia de los filetes al apretar, generalmente con cinta PTFE o sellador roscado en las primeras roscas para garantizar hermeticidad. Disponible en los diámetros de mayor uso industrial: DN15 (½"), DN20 (¾"), DN25 (1"), DN32 (1¼"), DN40 (1½"), DN50 (2"), DN65 (2½") y DN80 (3").

• Ventajas: Instalación directa sin bridas, más económica que brida en diámetros pequeños, intercambiable con cualquier instalación roscada existente
• Limitación: La rosca NPT no permite el desmontaje frecuente sin riesgo de dañar el sellado — para puntos de acceso frecuente, preferir unión americana o conexión bridada
• Norma de rosca: ANSI B1.20.1 — rosca NPT estándar compatible con todo el mercado

👉 Ver gama completa: Bola SS316 Rosca NPT →

Válvula de Bola SS316 con Brida ANSI 150 y 300 — Para Mayor Presión y Diámetro

La conexión bridada ANSI 150 y ANSI 300 es el estándar de la industria de proceso para válvulas de bola en líneas de mayor presión, mayor diámetro o donde el desmontaje y reemplazo de la válvula debe poder realizarse sin cortar la tubería. Las dos bridas de la válvula se atornillan a las bridas de la tubería con pernos y juntas planas — la válvula puede desmontarse completamente retirando los pernos sin afectar la tubería.

• ANSI 150: Hasta 19.6 bar a temperatura ambiente — para la mayoría de servicios de proceso industrial a presiones moderadas
• ANSI 300: Hasta 50 bar a temperatura ambiente — para servicios de mayor presión en química, petróleo y gas, y vapor
• Diámetros: DN25 (1") a DN200 (8") — en los diámetros más frecuentes de la industria mexicana
• Cara a cara: ASME B16.10 — instalación compatible con válvulas de compuerta y globo del mismo rating

👉 Ver gama completa: Bola SS316 Brida ANSI →

Válvula de Bola SS316 Clamp — Higiene y Desmontaje Rápido

La conexión clamp Tri-Clamp (ISO 2852) es el sistema de unión estándar en industria alimentaria, de bebidas, farmacéutica y biotecnología. La válvula de bola clamp en SS316 combina la estanqueidad hermética Clase VI de la bola con el desmontaje rápido en segundos sin herramientas especiales que permite el sistema clamp — esencial para las verificaciones de limpieza, la inspección visual del interior y el cumplimiento de las Buenas Prácticas de Manufactura (GMP).

• Diámetros clamp: DN25 (1") a DN100 (4") en los tamaños más demandados
• Superficie interior: Pulida Ra ≤ 0.8 µm estándar para cumplir requerimientos de diseño higiénico 3-A y EHEDG
• Junta clamp: EPDM FDA o silicona FDA incluida con la válvula

👉 Ver gama completa: Bola SS316 Clamp →

Materiales — estándar y alternativas

Especificaciones técnicas generales

• Tipo: Bola de cuarto de vuelta, paso completo o reducido
• Cuerpo: Acero inoxidable SS316 (rosca), CF8M — equivalente fundido SS316 (bridas)
• Esfera: Acero inoxidable SS316 con acabado pulido a espejo
• Asientos: PTFE virgen estándar
• Empaque de vástago: PTFE o grafito según temperatura de servicio
• Estanqueidad: Clase VI bidireccional (ANSI/FCI 70-2)
• Diámetros nominales: DN15 (½") a DN200 (8") según configuración
• Presión nominal: PN64 en rosca (hasta 64 bar a temperatura ambiente); ANSI 150 o ANSI 300 en bridas
• Temperatura de operación: -20 °C a +180 °C con asiento PTFE estándar; hasta -196 °C (criogénica) con versión especial
• Normas de diseño: API 608 (válvulas de bola metal-asiento para proceso), ASME B16.34 (presión-temperatura)
• Prueba de fábrica: API 598 — prueba hidrostática de cuerpo (1.5 × presión nominal) y prueba de estanqueidad de asiento (presión nominal)
• Interface de actuador: ISO 5211 — compatible con actuadores neumáticos y eléctricos de cuarto de vuelta

Válvula de bola 3 vías SS316

Además de las válvulas de bola de 2 vías (una entrada y una salida), Cematic suministra válvulas de bola de 3 vías en SS316 con conexión roscada NPT. La esfera de una válvula de 3 vías tiene un orificio en forma de L o T que permite dos modos de operación con una sola válvula:

• Configuración L-port (2 posiciones): Conecta uno de los dos puertos laterales con el puerto central, alternando entre dos circuitos al girar 90°. Usada para desvío de flujo entre dos destinos o para selección de una de dos fuentes.
• Configuración T-port (3 posiciones): En posición media conecta simultáneamente los dos puertos laterales con el central. Al girar ±45° conecta solo uno de los laterales. Usada para mezcla de dos fluentes o distribución a dos destinos con posición intermedia de mezcla.

👉 Ver gama completa: Válvulas de Bola 3 Vías →

Automatización de válvulas de bola SS316

La geometría de cuarto de vuelta de la válvula de bola la hace directamente compatible con actuadores neumáticos y eléctricos de cuarto de vuelta mediante interface ISO 5211 — la misma interface de las válvulas de mariposa. Para automatización de válvulas de bola SS316:

• Actuador neumático simple efecto NC/NO o doble efecto: La opción más demandada para automatización de bolas en industria química, alimentaria y de proceso. El par de operación de una bola es típicamente mayor que el de una mariposa del mismo diámetro — verificar el par correcto del actuador con los datos de presión del proceso. Ver conjunto bola con actuador neumático →
• Actuador eléctrico ON/OFF o modulante: Para instalaciones sin red de aire comprimido, control modulante 4–20 mA o integración Modbus con SCADA. Ver conjunto bola con actuador eléctrico →

Bola SS316 vs. Mariposa SS316 — cuándo elegir cada una

Industrias y aplicaciones principales

• Industria química y petroquímica: Aislamiento de líneas de proceso, puntos de muestreo, válvulas de servicio en instrumentación, aislamiento de instrumentos de medición. La bola SS316 rosca NPT es el dispositivo de aislamiento estándar en manifolds de instrumentación de plantas de proceso en México.
• Oil & Gas — servicios de baja y media presión: Aislamiento de líneas de gas natural, gas LP y aceite de proceso. La bola SS316 rosca NPT hasta DN50 y bola bridada ANSI 150/300 para diámetros mayores. La compatibilidad del PTFE con hidrocarburos la hace la opción estándar en estos servicios.
• Agua de mar y sistemas costeros: Aislamiento en plantas desalinizadoras, sistemas de enfriamiento con agua de mar, instalaciones portuarias. El molibdeno del SS316 resiste los cloruros del agua de mar en servicio continuo sin pitting — el SS304 fallaría en semanas en este servicio.
• Industria alimentaria y de bebidas: La bola SS316 clamp es el componente de aislamiento estándar en líneas de producto lácteo, jugos, bebidas fermentadas y agua purificada. La bola SS316 rosca en servicios auxiliares (agua de proceso, vapor, CIP de distribución). Ambas con PTFE aprobado para contacto alimentario.
• Industria farmacéutica: Aislamiento de líneas de agua purificada (PW), agua para inyección (WFI) y vapor limpio. Bola SS316 clamp o soldable para contacto directo con el producto; bola SS316 rosca para servicios auxiliares y distribución de agua de proceso en zonas no críticas.
• Aire comprimido y gases industriales: Aislamiento de líneas de aire comprimido de instrumentación, nitrógeno, CO₂ y oxígeno. La estanqueidad Clase VI de la bola previene las fugas de gas que en la mariposa serían inevitables en ciclos de cierre frecuentes.
• HVAC y agua de proceso: Puntos de servicio, válvulas de balance, aislamiento de equipos individuales (bombas, intercambiadores, filtros) en circuitos de agua fría y caliente donde el SS316 ofrece mayor durabilidad que el latón o el hierro sin el costo de una solución especial.
• Agua de osmosis inversa y agua purificada: La bola SS316 es el material estándar para aislamiento en sistemas de osmosis inversa — el acero al carbono se disolvería en contacto con el agua de baja conductividad, y el SS316 es suficientemente inerte para no contaminar el agua purificada.

¿Por qué elegir Cematic para sus válvulas de bola SS316?

Contamos con el stock más amplio de válvulas de bola SS316 en Ciudad de México — rosca NPT de ½" a 3" en paso completo, bridas ANSI 150 en los diámetros de mayor rotación, y clamp en los tamaños más demandados por la industria alimentaria y farmacéutica, todo con disponibilidad inmediata. Asesoramos en la selección del tipo de conexión correcto para cada instalación, en la decisión paso completo vs. reducido, y en la elección del material de asiento cuando el PTFE estándar no es suficiente. Suministramos con certificado de material SS316 cuando el proyecto lo requiere. Cotización el mismo día hábil. Envíos a toda la república mexicana. Contáctenos por WhatsApp o a ventas@cematic.com.
