Válvulas Pulse Jet para Colectores de Polvo y Filtros de Manga Industrial

En cualquier proceso industrial que genere partículas en suspensión —cemento, harina, carbón, minerales, productos químicos en polvo, madera, granos o plásticos— los colectores de polvo con filtros de manga son el sistema de control de emisiones más utilizado y eficiente disponible. El corazón de estos sistemas es la válvula pulse jet: un dispositivo de diafragma accionado por solenoide que, en milisegundos, descarga una ráfaga de aire comprimido de alta presión a través de las mangas filtrantes, creando un flujo inverso que desprende la torta de polvo acumulada y restaura la permeabilidad del filtro. Sin una válvula pulse jet en buen estado, el filtro se satura, la caída de presión se dispara, el ventilador pierde eficiencia y el proceso entero se ve comprometido.

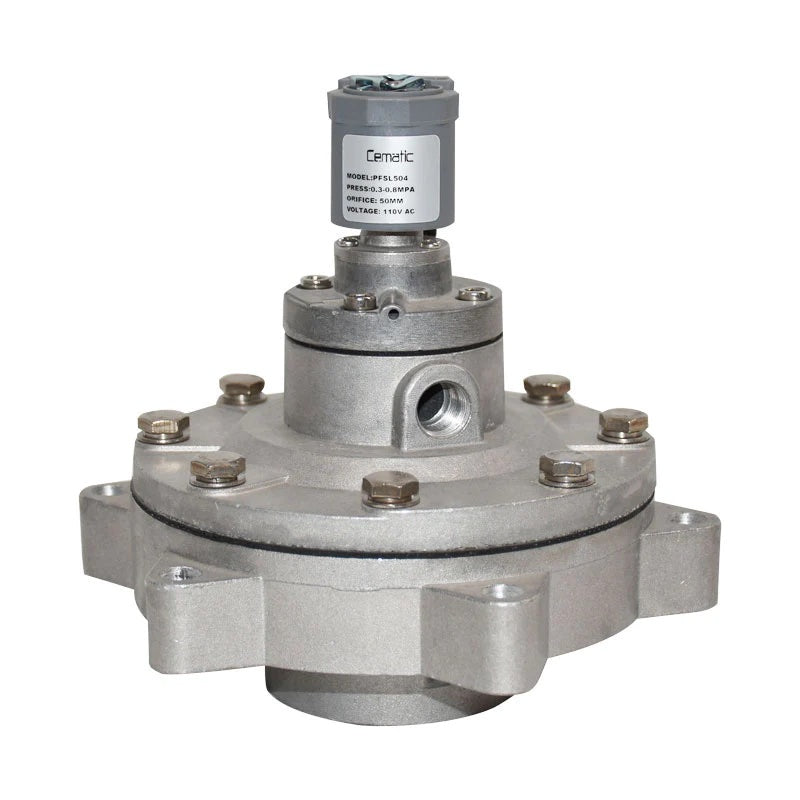

En Cematic suministramos válvulas pulse jet en México en los tamaños estándar de ¾" a 3", en versiones de conexión roscada y de conexión rápida, intercambiables con los fabricantes de mayor presencia en la industria mexicana: ASCO, Goyen, Mecair y Taeha.

¿Cómo funciona el sistema pulse jet en un colector de polvo?

Entender el ciclo de limpieza ayuda a seleccionar y mantener correctamente la válvula:

1. Filtración: El aire con partículas entra al colector y pasa a través de las mangas filtrantes de afuera hacia adentro. Las partículas quedan atrapadas en la superficie exterior de las mangas y el aire limpio pasa a la cámara de salida.
2. Acumulación de polvo: Con el tiempo, la capa de polvo (torta filtrante) crece sobre la superficie de las mangas, aumentando la resistencia al flujo y la caída de presión diferencial entre la cámara sucia y la cámara limpia.
3. Señal de limpieza: Un temporizador programable o un sensor de presión diferencial detecta que la caída de presión supera el umbral de diseño y activa secuencialmente los solenoides de cada fila de mangas.
4. Pulso de limpieza: El solenoide energiza durante 100–150 ms, abriendo la válvula piloto que a su vez activa la válvula principal de diafragma. En ese instante, el aire comprimido del depósito (colector de aire) se descarga explosivamente a través de la flauta y sus boquillas hacia el interior de las mangas.
5. Onda de choque inversa: La ráfaga de aire entra al interior de cada manga, la infla súbitamente y genera un flujo de aire inverso (de adentro hacia afuera) que sacude violentamente la torta de polvo y la desprende hacia la tolva de recolección inferior.
6. Ciclo continuo: El proceso se repite fila por fila de mangas de forma secuencial, manteniendo el filtro limpio y la caída de presión dentro del rango de diseño durante toda la operación continua del proceso.

Componentes de la válvula pulse jet

• Cuerpo de aluminio o plástico de ingeniería: Aloja el diafragma y los canales de flujo. El aluminio es el estándar para la mayoría de aplicaciones; los cuerpos en acero inoxidable se usan en ambientes corrosivos o de alta temperatura.
• Diafragma de neopreno o PTFE: El elemento de cierre y apertura. El neopreno es el estándar para condiciones normales; el PTFE para temperaturas elevadas o ambientes con vapores químicos agresivos. El diafragma es la pieza de mayor desgaste y la más fácil de reemplazar.
• Válvula piloto (solenoide): Electroválvula de pequeño caudal que controla la cámara de pilotaje. Al energizarse (señal 24 VDC o 110/220 VAC), despresuriza la cámara trasera del diafragma y permite su apertura instantánea. Es el componente eléctrico del conjunto.
• Resorte de retorno: Garantiza el cierre hermético del diafragma en reposo, manteniendo la presión del depósito de aire sin fugas entre pulsos.
• Tuerca de montaje y conexiones: Conexión roscada hembra BSP o NPT estándar en los lados de entrada (depósito de aire) y salida (flauta de distribución).

Tipos y configuraciones disponibles

Por diámetro de conexión

• ¾" (DN20): Para colectores pequeños y de laboratorio, filtradores de aire en cabinas de pintura y colectores compactos de proceso. Menor caudal de aire por pulso.
• 1" (DN25): El tamaño más común en colectores de polvo de mediana capacidad. Equilibrio óptimo entre caudal de limpieza y consumo de aire comprimido.
• 1½" (DN40): Para colectores de mayor tamaño con mangas largas (>3 m) donde se requiere mayor volumen de aire por pulso para llegar al extremo inferior de la manga con suficiente presión.
• 2" (DN50): Colectores industriales de alta capacidad, filtros con caudales de aire superiores a 30,000 m³/h.
• 2½" y 3" (DN65/DN80): Grandes instalaciones industriales: cementeras, plantas de carbón, siderurgia y procesos con alto volumen de gas a filtrar.

Por tipo de conexión

• Conexión roscada (In-Line): La configuración más utilizada. Entrada y salida en el mismo eje, con rosca hembra BSP o NPT. Se instala directamente en la línea entre el depósito de aire y la flauta de distribución.
• Conexión rápida (Push-in / Snap-in): Para colectores de diseño modular donde la válvula se inserta directamente en el manifold de distribución sin necesidad de herramientas ni tuercas. Instalación y cambio en segundos.
• Doble diafragma: Disponible en tamaños 1½" y mayores. Dos diafragmas en serie garantizan un cierre más hermético y permiten trabajar a presiones de depósito más altas (hasta 7 bar) con mayor caudal instantáneo de limpieza.

Por tensión de solenoide

• 24 VDC — el estándar en sistemas modernos con controladores electrónicos
• 110 VAC — frecuente en instalaciones industriales en México
• 220 VAC — para tableros de control sin transformadores de 24V

Intercambiabilidad con marcas líderes

Una de las ventajas clave de nuestras válvulas pulse jet es su intercambiabilidad dimensional y funcional con los fabricantes de mayor instalación en México:

• ASCO Numatics (Serie 353/354/355): El estándar histórico en la industria. Nuestras válvulas replican dimensiones de montaje, diámetros de conexión y rendimiento de caudal.
• Goyen Controls (Serie RCA/CA): Ampliamente instaladas en colectores de cementeras, minería y plantas de cemento en México.
• Mecair (Serie VNP/DBD): Presentes en instalaciones europeas y en industria farmacéutica y de alimentos en México.
• Taeha / IMI Norgren: Instalaciones en industria automotriz y manufactura general.

La intercambiabilidad permite reemplazar válvulas desgastadas sin necesidad de modificar la instalación existente ni cambiar el controlador de secuencia.

Parámetros de operación y selección

• Presión de trabajo del depósito: Típicamente 5 a 7 bar (72–100 psi). Presiones menores reducen la energía del pulso y la eficiencia de limpieza; presiones mayores aceleran el desgaste del diafragma.
• Tiempo de pulso (Ton): 50 a 150 ms según el tamaño de la válvula y el tipo de polvo. Pulsos más cortos consumen menos aire; pulsos más largos generan mayor onda de choque pero mayor consumo.
• Intervalo entre pulsos (Toff): 5 a 60 segundos típicamente. Depende de la concentración de polvo en el gas, la velocidad de filtración y el número de filas de mangas.
• Temperatura del aire comprimido: Hasta 80 °C con diafragma de neopreno; hasta 130 °C con diafragma de PTFE o Viton.
• Calidad del aire comprimido: Se recomienda aire seco y libre de aceite (ISO 8573-1 Clase 3 o mejor). La humedad y el aceite degradan prematuramente el diafragma y el solenoide.
• Vida útil del diafragma: 1 a 10 millones de ciclos según fabricante, calidad del aire y condiciones de operación.

Mantenimiento y repuestos

La válvula pulse jet es un componente de alto ciclo — en un colector con limpieza cada 30 segundos por fila, una válvula ejecuta más de 1 millón de ciclos al año. Los síntomas de desgaste más comunes son:

• Diafragma perforado o deformado: La válvula no cierra herméticamente, el depósito de aire pierde presión continuamente y se escucha un flujo de aire constante. Solución: reemplazo del kit de diafragma sin cambiar el cuerpo.
• Solenoide quemado o bloqueado: La válvula no responde a la señal eléctrica. Causa frecuente: polvo o humedad infiltrada al piloto. Solución: reemplazo del solenoide o de la válvula completa.
• Resorte fatigado: La válvula no cierra completamente después del pulso, generando pérdida de presión continua. Solución: kit de resorte de repuesto.

En Cematic ofrecemos kits de diafragma y solenoides de repuesto intercambiables con las marcas mencionadas, permitiéndole rehabilitar válvulas existentes a una fracción del costo de una válvula nueva.

Industrias y aplicaciones principales

• Cemento y construcción: Filtros de mangas en molinos de cemento, silos de almacenamiento, ensacadoras y transportadores neumáticos de polvo de cemento y cal.
• Minería y procesamiento de minerales: Control de polvo en trituradoras, cribas, bandas transportadoras y plantas de beneficio de minerales.
• Industria alimentaria y de granos: Filtración de polvo en silos de harina, azúcar, almidón, cacao y granos. Versiones con cuerpo en acero inoxidable y diafragma PTFE para aplicaciones con requisitos de higiene.
• Industria química y farmacéutica: Control de polvo de productos químicos, pigmentos, colorantes y principios activos farmacéuticos en reactores y secadores spray.
• Industria maderera y de papel: Colectores de polvo de madera en aserraderos, plantas de MDF, OSB y plantas de celulosa.
• Siderurgia y metalurgia: Filtración de humos y polvos metálicos en hornos de arco eléctrico, plantas de sinterización y procesos de fundición.
• Industria del plástico: Control de polvo en molienda de plásticos, extrusión y silos de pellets y resinas.
• Cabinas de pintura y recubrimientos en polvo: Recuperación de polvo de pintura y recirculación de exceso de spray en sistemas de aplicación electrostática.

¿Por qué elegir Cematic para sus válvulas pulse jet?

Contamos con stock disponible en Ciudad de México en los tamaños y tensiones de mayor demanda. Ofrecemos tanto válvulas completas como kits de diafragma de repuesto para rehabilitar su instalación existente sin paros prolongados. Asesoramos en la selección del tamaño correcto, tensión de solenoide y parámetros de ajuste del temporizador para su colector específico. Cotización el mismo día hábil. Envíos a toda la república. Contáctenos por WhatsApp o a ventas@cematic.com.
