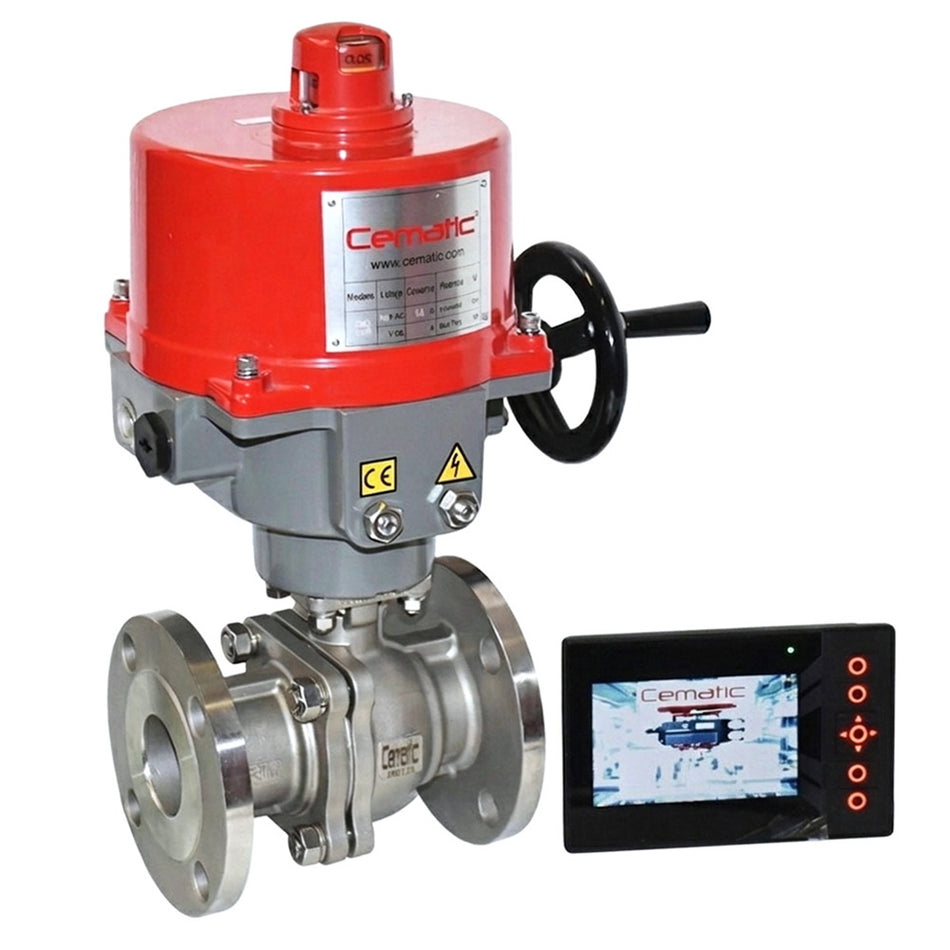

Kits de Automatización para Válvulas de Cuarto de Vuelta — Todo en un Solo Pedido

Cuando una válvula de bola o mariposa que opera manualmente necesita ser incorporada a un sistema de control automático, la solución no siempre implica reemplazarla. En la mayoría de los casos, basta con agregar un kit de automatización: el conjunto de componentes neumáticos y eléctricos que transforma la válvula en un actuador final controlable desde un PLC, SCADA o panel de automatización local. En Cematic suministramos estos kits con todos los componentes necesarios, seleccionados para ser compatibles entre sí y con la válvula de destino, bajo las normas NAMUR (VDI/VDE 3845) e ISO 5211 que garantizan el montaje estandarizado sin adaptadores improvisados ni modificaciones mecánicas.

Comprar los componentes de automatización por separado —actuador de un proveedor, solenoide de otro, finales de carrera de un tercero— implica verificar la compatibilidad dimensional de cada interfaz, calcular el par del actuador, seleccionar el tamaño correcto de solenoide y encontrar los adaptadores de montaje. Con el kit Cematic, ese trabajo técnico ya está hecho: usted recibe el conjunto correcto para su válvula y su aplicación, listo para instalar.

¿Qué incluye un kit de automatización Cematic?

Los kits se configuran según el nivel de automatización requerido. Los componentes disponibles son:

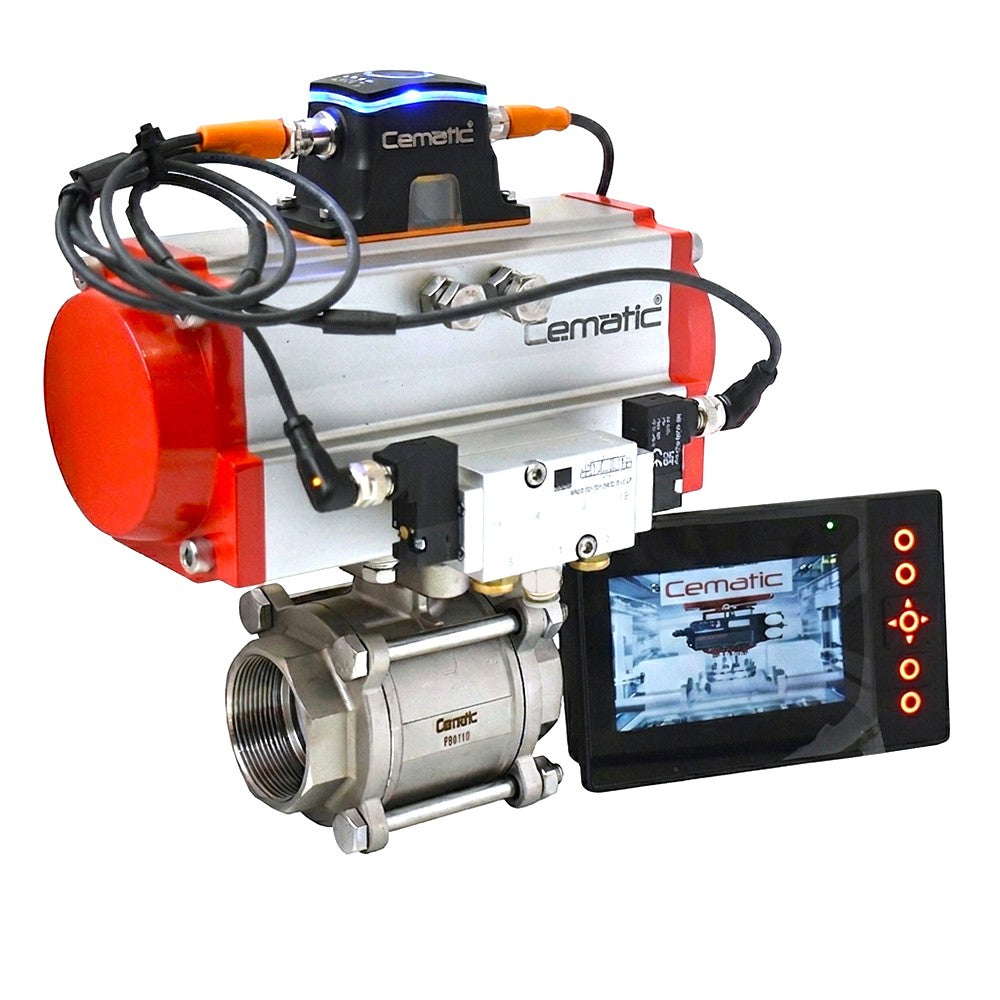

1. Actuador Neumático de Piñón y Cremallera (Rack & Pinion)

El corazón del kit. Convierte la energía del aire comprimido en movimiento rotacional de 90° para operar la válvula. Fabricado en aluminio anodizado con tratamiento anticorrosivo, disponible en los siguientes tamaños y configuraciones:

• Doble efecto (DA): Aire comprimido en ambas cámaras. Abre por aire y cierra por aire. Mayor par disponible en ambas direcciones. Sin degradación de par por fatiga de resorte. Requiere solenoide 5/2 vías.
• Simple efecto normalmente cerrado (SR-NC): Aire abre — resorte cierra. Falla segura en posición cerrada. El más demandado en dosificación química, alimentación de reactivos y sistemas de seguridad.
• Simple efecto normalmente abierto (SR-NO): Aire cierra — resorte abre. Falla segura en posición abierta. Para servicios de enfriamiento y lubricación donde la falla debe garantizar continuidad del flujo.
• Rango de par: Desde 10 Nm (para válvulas DN15–DN25) hasta 3,000+ Nm (para válvulas DN300 y mayores)
• Presión de trabajo: 4 a 8 bar
• Temperatura ambiente: -20 °C a +80 °C estándar
• Interface de válvula: ISO 5211 — compatible con todos los fabricantes que cumplen el estándar
• Interface de accesorios: NAMUR (VDI/VDE 3845) para montaje directo de solenoide y caja de finales de carrera sin tubería intermedia

2. Válvula Solenoide (Electroválvula de Control)

Traduce la señal eléctrica del sistema de control en movimiento de aire comprimido hacia el actuador. Se monta directamente sobre el puerto NAMUR del actuador sin necesidad de tubing adicional. Opciones disponibles:

• 4/2 vías: Para actuadores de simple efecto. Una posición energizada (abre) y una posición desenergizada (cierra por resorte). El diseño más simple y confiable.
• 5/2 vías: Para actuadores de doble efecto. Dos posiciones activas: una para abrir y otra para cerrar, ambas accionadas por aire comprimido.
• 5/3 vías centro bloqueado: Mantiene la válvula en su última posición ante falla de la señal eléctrica — para aplicaciones donde "fail-last" es el modo de seguridad requerido.
• Tensiones disponibles: 24 VDC (la más usada con PLC modernos), 110 VAC, 220 VAC
• Clase de protección: IP65 estándar; IP67 para ambientes húmedos; versión ATEX Ex para zonas clasificadas con atmósferas potencialmente explosivas
• Consumo eléctrico: 1.5 a 5 W según modelo — compatible con salidas digitales de PLC estándar sin relevador de potencia adicional

3. Caja de Finales de Carrera (Limit Switch Box)

Proporciona retroalimentación de posición al sistema de control: confirma si la válvula llegó completamente a la posición abierta o cerrada. Sin esta señal, el PLC no puede verificar que la válvula respondió correctamente a su comando — un requisito de seguridad básico en cualquier lazo de control bien diseñado.

• Microinterruptores electromecánicos SPDT x2: Uno para posición abierta, uno para posición cerrada. Señal de contacto seco (NO/NC) hacia entradas digitales del PLC. Alta confiabilidad mecánica, millones de ciclos de vida.
• Sensores inductivos de proximidad: Sin partes móviles, sin desgaste mecánico. Ideal para aplicaciones de alta frecuencia de ciclos o ambientes con vibración. Salida PNP o NPN según requerimiento del PLC.
• Indicador de posición visual: Bandera mecánica rojo/verde integrada en la caja, visible a distancia para verificación sin instrumentación en rondas de inspección.
• Cuerpo: Aluminio fundido con pintura epóxica o plástico de ingeniería (PA66) según modelo. Versión en acero inoxidable para ambientes corrosivos.
• Protección: IP67 estándar; IP68 y versión ATEX disponibles.
• Montaje: Directo sobre interface NAMUR del actuador, acoplado al piñón mediante leva ajustable que transmite el movimiento de posición.

4. Filtro-Regulador de Aire (FR Unit)

Acondiciona el aire comprimido de la red antes de que llegue al actuador: filtra humedad y partículas, y regula la presión al valor de trabajo correcto (típicamente 4–6 bar). Un actuador operando con aire sucio o a presión incorrecta tiene una vida útil drásticamente reducida. El filtro-regulador es el componente de menor costo con mayor impacto en la longevidad del sistema.

• Filtro de 5 o 40 µm con vaso colector transparente y purga manual o automática
• Regulador de presión 0–10 bar con manómetro glicerinado incluido
• Conexión G¼" o G⅜" según caudal requerido

5. Reguladores de Velocidad (Flow Controls / Speed Controllers)

Agujas de estrangulación instaladas en los puertos de aire del actuador que permiten ajustar independientemente la velocidad de apertura y la velocidad de cierre. Esenciales para:

• Prevenir golpe de ariete en sistemas de agua al ralentizar el cierre de la válvula
• Sincronizar la velocidad de operación con las secuencias del proceso
• Reducir el impacto mecánico en los topes finales del actuador, extendiendo su vida útil

6. Override Manual (Desacople de Emergencia)

Mecanismo que permite operar la válvula manualmente ante falla del actuador o del suministro de aire, sin necesidad de desmontar el conjunto. Disponible como palanca manual de desacople directo o como volante de override con leva de desenganche. Indispensable en instalaciones críticas donde la válvula debe poder operarse bajo cualquier circunstancia.

Normas y estándares — por qué importan NAMUR e ISO 5211

La estandarización de interfaces es lo que hace posible combinar componentes de distintos fabricantes sin adaptadores. Los kits Cematic cumplen:

• ISO 5211: Define la interfaz de montaje entre la válvula de cuarto de vuelta y el actuador — dimensiones del brida de montaje, posición y tamaño del vástago de acoplamiento, y patrón de tornillos. Garantiza que cualquier actuador ISO 5211 monta directamente sobre cualquier válvula ISO 5211 del mismo tamaño, independientemente del fabricante.
• NAMUR (VDI/VDE 3845): Define la interfaz entre el actuador y sus accesorios de control — solenoide, caja de finales de carrera, posicionador. El puerto NAMUR en el lateral del actuador permite montar directamente la solenoide sin tubería de conexión, reduciendo puntos de fuga potenciales y simplificando la instalación. Todos los accesorios NAMUR del mercado son intercambiables entre sí.
• EN 15714-3: Estándar europeo para actuadores neumáticos industriales — define requisitos de rendimiento, pruebas y documentación. Complementa ISO 5211 y NAMUR.

Configuraciones de kit más demandadas

Kit Básico ON/OFF

Para automatización simple de válvulas de proceso con señal de mando y retroalimentación de posición:

• Actuador neumático (simple o doble efecto según falla segura requerida)
• Válvula solenoide 4/2 o 5/2 vías, 24 VDC o 110 VAC
• Caja de finales de carrera con 2 microinterruptores + indicador visual
• Reguladores de velocidad x2
• Filtro-regulador con manómetro

Kit ON/OFF con Control de Posición Analógica

Para monitoreo continuo de posición en sistemas SCADA o integración con sistemas de gestión de activos:

• Todo lo del kit básico, más:
• Transmisor de posición analógico 4–20 mA montado sobre la caja NAMUR
• Retroalimentación continua de posición (0% = cerrado, 100% = abierto) hacia sistema de control

Kit Modulante con Posicionador Electroneumático

Para control proporcional de caudal, presión o nivel en lazo cerrado PID:

• Actuador neumático de doble efecto (mayor par, mayor precisión de posicionamiento)
• Posicionador electroneumático con entrada 4–20 mA, respuesta proporcional a señal de control
• Caja de finales de carrera para detección de posiciones límite
• Filtro-regulador con manómetro
• Reguladores de velocidad

Kit ATEX para Zonas Peligrosas

Para instalaciones en áreas clasificadas con presencia de gases o polvos inflamables (Zona 1, Zona 2, Zona 21, Zona 22):

• Actuador neumático estándar (intrínsecamente seguro — sin componentes eléctricos en el cuerpo)
• Solenoide certificada ATEX Ex II 2G
• Caja de finales de carrera certificada ATEX Ex II 2G
• Filtro-regulador y accesorios de acero inoxidable para ambientes corrosivos

¿Cómo seleccionar el kit correcto para su válvula?

Para dimensionar correctamente el actuador y seleccionar los accesorios adecuados, necesitamos conocer:

• Tipo y tamaño de la válvula (bola o mariposa, diámetro nominal)
• Fabricante y modelo de la válvula (para verificar interface ISO 5211 y par requerido)
• Presión diferencial de trabajo y fluido
• Posición de falla segura requerida: NC (normalmente cerrada), NO (normalmente abierta) o fail-last
• Tensión disponible para la solenoide: 24 VDC, 110 VAC o 220 VAC
• Tipo de retroalimentación requerida: contacto seco, sensor inductivo o señal analógica 4–20 mA
• ¿Zona clasificada ATEX? Si es así, especificar zona y grupo de gas/polvo
• ¿Control ON/OFF o modulante con señal 4–20 mA?

Nuestro equipo técnico realiza la selección completa sin costo adicional con los datos de su aplicación. Envíenos las especificaciones por WhatsApp o a ventas@cematic.com y reciba propuesta técnica el mismo día hábil.

Industrias y aplicaciones principales

• Retrofitting de válvulas existentes: Convertir válvulas manuales que ya están instaladas y en buen estado en dispositivos automatizados, evitando el costo de reemplazar válvula y tubería.
• Expansión de sistemas de control: Incorporar nuevas válvulas a un PLC o SCADA existente en proyectos de ampliación de planta, agregando únicamente el kit de automatización al pedido de la válvula.
• Mantenimiento y reemplazo de actuadores dañados: Reponer actuadores, solenoides o finales de carrera fallados en instalaciones existentes con componentes compatibles NAMUR, sin necesidad de cambiar la válvula ni replantear la instalación.
• Proyectos de ingeniería (EPC): Suministro de kits estandarizados para múltiples puntos de control en proyectos de construcción de plantas industriales, con documentación técnica completa.

¿Por qué elegir Cematic para sus kits de automatización?

Contamos con stock disponible en Ciudad de México en los tamaños y configuraciones de mayor demanda. Realizamos la selección técnica de actuador con cálculo de par verificado. Entregamos kits ensamblados y probados cuando se solicita como conjunto completo. Asesoramos en la integración eléctrica con su PLC o panel de control. Cotización técnica el mismo día hábil con especificación detallada. Envíos a toda la república mexicana. Contáctenos por WhatsApp o a ventas@cematic.com.
