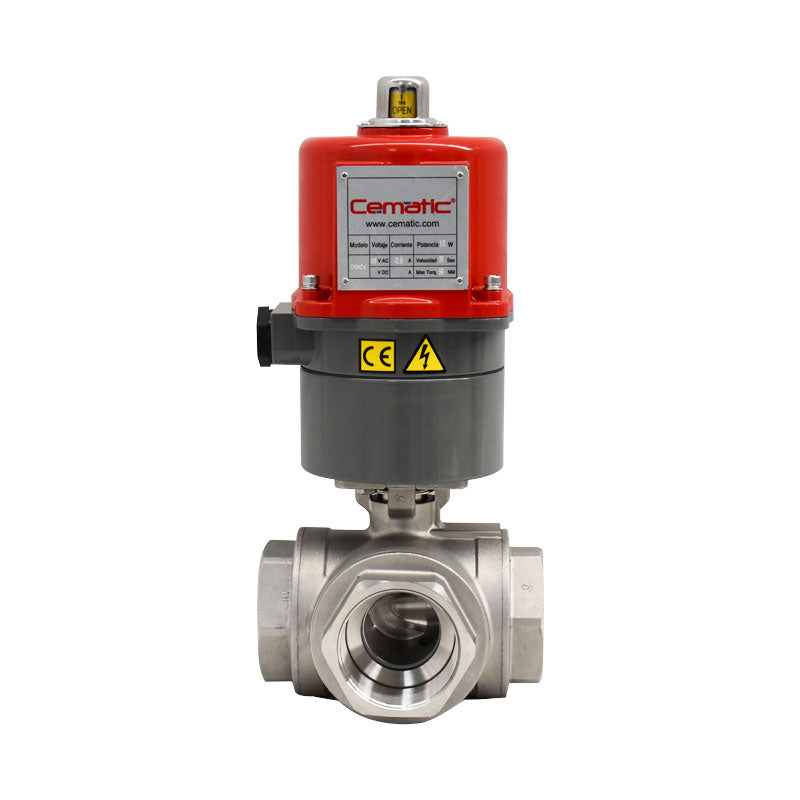

Válvula de Bola 3 Vías Rosca NPT con Actuador Eléctrico — SS316 CF8M, Asiento PTFE, Puertos L y T, hasta 180 °C

La válvula de bola 3 vías rosca NPT con actuador eléctrico de Cematic es la solución para el control automatizado de flujos en múltiples direcciones en sistemas de tuberías roscadas. A diferencia de la versión bridada, la conexión NPT facilita la instalación directa en tuberías sin necesidad de bridas, empaquetaduras ni tornillería adicional, reduciendo el tiempo y el costo de montaje.

Su cuerpo en SS316 (CF8M) garantiza resistencia a la corrosión en fluidos agresivos y el asiento de PTFE asegura hermeticidad clase VI con bajo coeficiente de fricción. El actuador eléctrico On-Off o Modulante permite automatizar el proceso sin red de aire comprimido. Disponible de 1/2" a 3", cubre líneas de instrumentación, dosificación y proceso de pequeño diámetro.

Puerto tipo L vs. tipo T — cuándo usar cada configuración en la válvula de bola 3 vías rosca NPT

La configuración del puerto define la función del conjunto, ya que determina cómo se distribuye el flujo entre los tres puertos. Es el criterio principal al especificar esta válvula de bola 3 vías rosca NPT con actuador eléctrico:

• Puerto tipo L — desvío de flujo: La bola tiene forma de L y conecta dos puertos mientras cierra el tercero. En cada posición el flujo va hacia uno de los dos circuitos alternativos. Es, por tanto, la configuración estándar en sistemas de by-pass, recirculación y conmutación entre dos líneas alternativas.
• Puerto tipo T — mezcla o distribución: La bola tiene forma de T y puede conectar los tres puertos simultáneamente en la posición intermedia. Permite mezclar dos corrientes en una o distribuir una corriente entre dos salidas. Es, igualmente, la configuración correcta en sistemas de dosificación y dilución donde se requieren proporciones variables de mezcla.

Rosca NPT vs. bridas — cuándo elegir la conexión roscada

La conexión NPT, asimismo, es la opción correcta en los siguientes casos:

• Tuberías de pequeño diámetro de 1/2" a 3": En diámetros menores a 4", la conexión NPT es más económica y práctica que las bridas. La instalación es directa, sin necesidad de bridas, empaquetaduras ni tornillería de sujeción.
• Sistemas existentes con tuberías roscadas: En instalaciones donde la tubería ya tiene conexiones NPT, esta válvula se instala sin modificar la infraestructura existente. Es la opción correcta también en renovaciones y ampliaciones donde se quiere mantener la compatibilidad del sistema.
• Instrumentación y control de proceso: En líneas de muestreo, control analítico y dosificación, los diámetros pequeños con rosca NPT son el estándar. El actuador eléctrico, además, permite la integración directa con PLC sin solenoides adicionales.

On-Off vs. Modulante — selección del modo de control eléctrico

El modo de control define el tipo de automatización y la señal requerida desde el sistema de control:

• On-Off: El actuador posiciona la bola en una de sus dos posiciones definidas — mediante señal eléctrica digital desde el PLC o temporizador. Es la opción correcta en sistemas de corte y desvío automático, ya que no requiere señal analógica ni posicionamiento intermedio.
• Modulante: El actuador posiciona la bola de forma proporcional a la señal 4-20 mA. Permite regular la proporción de mezcla entre los puertos en cualquier ángulo entre 0° y 90°. Es, por tanto, la opción correcta en lazos de control PID donde la válvula actúa como elemento final de regulación.

Materiales de construcción con SS316 y PTFE para fluidos corrosivos

El cuerpo es de SS316 (CF8M), que es el acero inoxidable estándar en válvulas para fluidos corrosivos. Su contenido de molibdeno le confiere mayor resistencia a los cloruros que el SS304. El asiento es de Teflón PTFE, inerte frente a la mayoría de los fluidos industriales y con bajo coeficiente de fricción, lo que resulta en torque de operación bajo.

La montura ISO5211 garantiza, asimismo, la compatibilidad del actuador eléctrico con la válvula. Cematic entrega el conjunto ensamblado y probado. Está listo para instalar sin calibración adicional.

Especificaciones técnicas

Compatibilidad con fluidos

Esta válvula de bola 3 vías rosca NPT con actuador eléctrico es compatible con una amplia gama de fluidos industriales. A continuación se describen los principales grupos:

• Productos químicos corrosivos — ácidos, bases y solventes — el SS316 y el PTFE resisten la mayoría de los fluidos agresivos; es la especificación estándar en dosificación y mezcla de productos químicos corrosivos
• Hidrocarburos y fluidos derivados del petróleo — el PTFE resiste los hidrocarburos; el SS316 aporta resistencia adicional al cuerpo en esos servicios
• Vapor y fluidos a alta temperatura hasta 180 °C — el PTFE mantiene el sellado hasta 180°C; cubre servicios de vapor de baja presión y fluidos calientes en líneas roscadas
• Fluidos con cloruros — agua de mar y salmueras — el molibdeno del SS316 inhibe la corrosión por picadura que afectaría al SS304 en esos fluidos
• Fluidos refrigerantes y de transferencia de calor — el SS316 y el PTFE resisten los refrigerantes industriales; igualmente, cubren fluidos de transferencia de calor sintéticos en circuitos cerrados

Aplicaciones de la válvula de bola 3 vías rosca NPT con actuador eléctrico

Dosificación y Mezcla de Fluidos: puerto tipo T para control proporcional en industria química

La válvula de bola 3 vías rosca NPT con actuador eléctrico con puerto tipo T controla la proporción de mezcla de dos corrientes de fluidos corrosivos. El SS316 y el PTFE garantizan resistencia química en servicios con ácidos, bases y solventes. El actuador Modulante, además, permite ajustar la proporción de mezcla desde el PLC sin intervención manual.

Sistemas de Instrumentación y Muestreo donde la conexión NPT es el estándar

En líneas de muestreo y análisis de proceso, esta válvula desvía el flujo hacia el analizador o hacia el retorno mediante puerto tipo L. La conexión NPT facilita la integración en líneas de instrumentación existentes. El actuador eléctrico On-Off permite la automatización de los ciclos de muestreo desde el sistema de control.

Industria Petroquímica y Refinación: SS316 para líneas de pequeño diámetro

En refinerías y plantas petroquímicas, esta válvula controla hidrocarburos y productos corrosivos en líneas de pequeño diámetro. El cuerpo SS316 resiste, también, la agresividad de esos fluidos. En consecuencia, es el componente estándar en sistemas de control de proceso donde las tuberías son roscadas y los diámetros están entre 1/2" y 3".

Sistemas de Vapor y Condensado hasta 180 °C en líneas roscadas NPT

En plantas industriales con distribución de vapor de baja presión, esta válvula desvía el condensado o el vapor entre líneas alternativas. Su temperatura máxima de 180°C cubre los servicios más comunes en líneas roscadas. El asiento PTFE, ya que es inerte al vapor y al condensado, mantiene el sellado durante toda la vida útil sin degradación.

Sistemas de Refrigeración y Climatización Industrial

En sistemas de refrigeración industrial, esta válvula distribuye el fluido refrigerante entre circuitos alternativos. El actuador eléctrico, igualmente, permite la conmutación automática desde el sistema de control. El SS316 resiste los refrigerantes y los inhibidores de corrosión habituales en esos sistemas.

Es, además, la opción correcta en sistemas HVAC de proceso donde se requiere conmutación automática entre circuitos en diámetros pequeños.

Minería y Procesos con Fluidos Agresivos

En plantas mineras, esta válvula controla el flujo de soluciones ácidas, lechadas y fluidos de proceso agresivos en líneas roscadas. El SS316 resiste la corrosión química y el PTFE es inerte frente a los reactivos de proceso. Aunque el ambiente sea severo, el conjunto garantiza durabilidad sin mantenimiento frecuente del asiento.

Para la gama completa de válvulas de bola con actuador eléctrico, ver colección válvulas de bola con actuador eléctrico →
