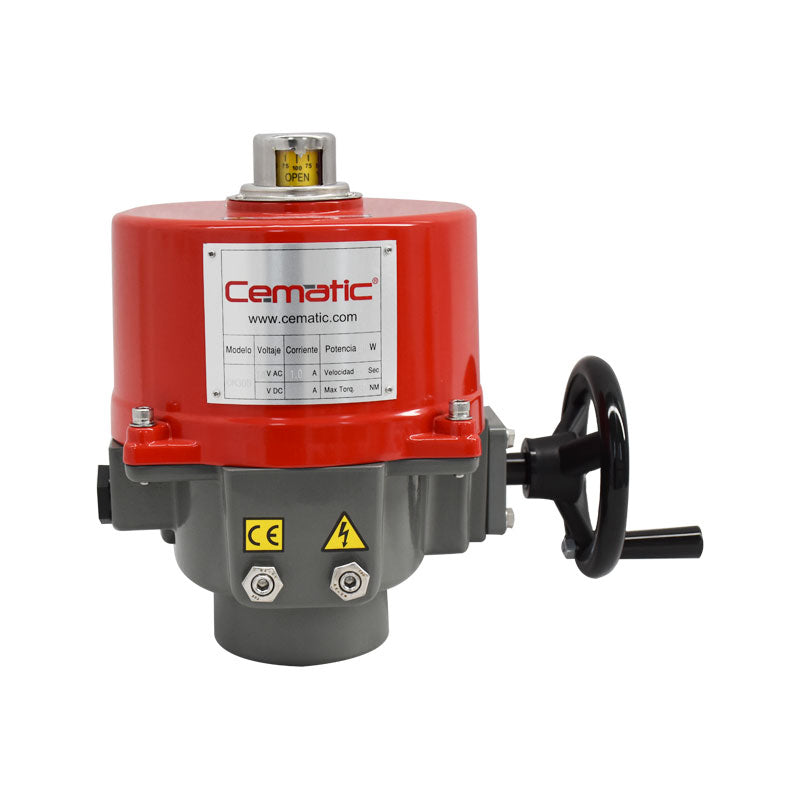

Actuadores Eléctricos de Cuarto de Vuelta — Automatización de Válvulas de Bola y Mariposa Sin Red Neumática

Un actuador eléctrico de cuarto de vuelta es el dispositivo electromecánico que transforma la energía eléctrica en movimiento rotacional de 90°, el recorrido exacto necesario para operar una válvula de bola o mariposa de posición totalmente cerrada a totalmente abierta. A diferencia del actuador neumático —que requiere una red de aire comprimido disponible en el punto de instalación— el actuador eléctrico opera con cualquier suministro eléctrico estándar: 24 VDC de una fuente o PLC, 110 VAC de un tablero de control estándar en México, o 220 VAC de la red industrial. Esta independencia del aire comprimido lo convierte en la solución de automatización de referencia para instalaciones sin infraestructura neumática, zonas remotas y sistemas de edificios donde el compresor no es una opción.

En Cematic suministramos actuadores eléctricos de cuarto de vuelta como componente individual —para retrofitting de válvulas existentes, reemplazo de actuadores dañados o nuevos proyectos— y como parte de los paquetes válvula + actuador ensamblados en taller. Stock disponible en Ciudad de México en los tamaños y voltajes de mayor rotación.

¿Cómo funciona un actuador eléctrico de cuarto de vuelta?

El principio de operación combina tres elementos en un solo conjunto compacto:

1. Motor eléctrico: Convierte la energía eléctrica en movimiento rotacional. En los actuadores de cuarto de vuelta se usan motores de corriente continua (DC) o corriente alterna (AC) de baja potencia, diseñados para operación intermitente (servicio S2) — no son motores de operación continua, por lo que en ciclos de operación muy frecuentes (más de 20–30 por hora) pueden sobrecalentarse y activar la protección térmica integrada.
2. Reductor de engranajes: Multiplica el par del motor a la velocidad de salida correcta para operar la válvula. La relación de reducción determina el par de salida del actuador y el tiempo de recorrido (típicamente 15, 30, 60 o 90 segundos para el recorrido completo de 0° a 90°). Un actuador con mayor relación de reducción tiene más par pero opera más lentamente.
3. Sistema de control y retroalimentación: Recibe la señal de entrada del PLC o controlador, posiciona el actuador según esa señal, y envía la retroalimentación de posición de regreso al sistema de control. Los modelos ON/OFF usan microinterruptores como finales de carrera integrados; los modelos modulantes usan un potenciómetro o sensor de efecto Hall para retroalimentación analógica continua 4–20 mA.

Modos de operación disponibles

ON/OFF — Apertura y Cierre Total

El modo más simple y el más utilizado en automatización industrial. La válvula opera únicamente en dos posiciones: 0° (totalmente cerrada) y 90° (totalmente abierta). El actuador recibe una señal digital del PLC o temporizador —contacto seco, 24 VDC o 110/220 VAC según modelo— y ejecuta el movimiento completo hasta el tope mecánico de apertura o cierre. La protección de torque integrada detecta que la válvula llegó al tope y corta el motor automáticamente, sin necesidad de finales de carrera externos para el control del movimiento (aunque los finales de carrera integrados sí envían la señal de retroalimentación al PLC).

• Señal de entrada: Contacto seco, 24 VDC, 110 VAC o 220 VAC — un cable para abrir, otro para cerrar (3 hilos + tierra), o un solo cable con inversión de polaridad según modelo
• Retroalimentación: 2 finales de carrera SPDT integrados — uno confirma posición abierta, otro confirma posición cerrada
• Indicación visual: Indicador mecánico de posición (flecha o bandera) visible en la parte superior del actuador
• Casos de uso: Secuencias de llenado/vaciado, válvulas de aislamiento de secciones, control de flujo ON/OFF en sistemas de riego, HVAC, agua de proceso y distribución industrial

Modulante con Señal 4–20 mA / 0–10 V

El actuador posiciona la válvula en cualquier ángulo entre 0° y 90° de forma proporcional a la señal analógica del controlador. A 4 mA (o 0 V) la válvula está en 0° (cerrada); a 20 mA (o 10 V) está en 90° (abierta); a 12 mA (o 5 V) está en 45° (mitad de apertura). Esta proporcionalidad convierte la válvula en un elemento de control continuo dentro de un lazo PID de temperatura, caudal, presión o nivel. La señal de retroalimentación de posición —4–20 mA de salida proporcional a la posición real del actuador— confirma al controlador la posición exacta en tiempo real, cerrando el lazo de control.

• Señal de entrada: 4–20 mA (2 hilos) o 0–10 V (3 hilos) según modelo
• Retroalimentación de posición: 4–20 mA de salida proporcional a posición real
• Precisión de posicionamiento: ±1–2% del rango completo (0°–90°)
• Zona muerta (deadband): Ajustable para evitar oscilación del motor ante pequeñas variaciones de señal
• Casos de uso: Control de temperatura con válvulas de agua caliente en HVAC, dosificación proporcional de reactivos, regulación de caudal en sistemas de proceso, control de mezcla en formulación

Control vía Modbus RTU (RS-485)

Los modelos avanzados incorporan comunicación Modbus RTU sobre RS-485, el protocolo de comunicación industrial más extendido en México. Via Modbus, el PLC o sistema SCADA puede:

• Enviar el setpoint de posición con resolución de 0.1°
• Leer la posición real en tiempo real
• Leer el torque de operación y detectar obstrucciones mecánicas
• Leer la temperatura interna del motor
• Leer el número de ciclos acumulados
• Configurar parámetros: límites de carrera, velocidad, modo de falla segura, zona muerta
• Recibir alarmas: sobrecalentamiento, falla de posición, pérdida de señal

Hasta 32 actuadores Modbus pueden conectarse en cadena (daisy chain) sobre un solo par de cables RS-485, simplificando enormemente el cableado en instalaciones con múltiples válvulas automatizadas.

Tensiones de alimentación disponibles

La selección del voltaje correcto es el primer paso en la especificación del actuador eléctrico — debe coincidir con el suministro disponible en el tablero de control o en el punto de instalación:

• 24 VDC: El estándar en sistemas modernos de automatización. Los PLCs Allen-Bradley, Siemens S7, Mitsubishi MELSEC y prácticamente todos los controladores modernos tienen salidas digitales de 24 VDC que alimentan directamente el actuador sin relevadores de potencia adicionales. También compatible con paneles solares y baterías de respaldo en instalaciones remotas. La opción de menor consumo energético y mayor seguridad para el personal (voltaje extra-bajo de seguridad SELV).
• 110 VAC (monofásico 60 Hz): La tensión de red más frecuente en tableros industriales mexicanos. Compatible con la red eléctrica estándar de México (120 V / 60 Hz). Ideal cuando el tablero de control no tiene fuente de 24 VDC disponible o cuando la distancia entre el tablero y el actuador generaría caída de tensión excesiva en 24 VDC.
• 220 VAC (monofásico o bifásico 60 Hz): Para instalaciones con alimentación industrial de 220 V o donde el actuador se alimenta directamente de la red trifásica. Menos frecuente que 110 VAC en instalaciones nuevas pero presente en muchas plantas industriales de más antigüedad en México.

Nota: Siempre verificar la tensión real disponible en el punto de instalación antes de cotizar. Un actuador 110 VAC conectado a 220 VAC quemará el motor en segundos — un error irreversible.

Modos de falla segura (Fail-Safe)

El comportamiento del actuador ante un corte de energía eléctrica es uno de los criterios de selección más importantes en sistemas de seguridad de proceso. Los tres modos disponibles responden a necesidades distintas:

• Fail-Last (estándar en la mayoría de modelos): Ante corte de energía, el autobloqueo del reductor de engranajes inmoviliza la válvula en su última posición sin consumo de energía. El actuador "recuerda" su posición y la mantiene indefinidamente hasta que se restablezca el suministro. La opción correcta cuando la última posición de la válvula es un estado seguro aceptable para el proceso — la mayoría de las aplicaciones de HVAC, agua de proceso y servicios generales.
• Fail-Close o Fail-Open con capacitores o batería integrada: Capacitores electrolíticos de alta capacidad o una batería de litio integrada en el actuador almacenan suficiente energía para completar un movimiento de 90° ante corte de red. El actuador detecta la pérdida de alimentación en milisegundos y ejecuta el movimiento de emergencia hacia la posición predefinida (cerrada o abierta) antes de agotar la reserva de energía — típicamente en menos de 5 segundos. La opción para sistemas donde la posición de falla tiene consecuencias de proceso o seguridad: válvulas de dosificación de químicos peligrosos (fail-close), sistemas de enfriamiento crítico (fail-open).
• Fail-Safe con resorte mecánico (Spring Return): Un resorte calibrado lleva la válvula a la posición de seguridad por fuerza mecánica pura, sin depender de baterías ni capacitores. La mayor confiabilidad disponible para funciones de seguridad instrumentada (SIL) donde la energía eléctrica no puede ser fuente de fiabilidad. Disponible en modelos específicos de mayor tamaño — el resorte requiere un motor más potente para vencerlo durante la operación normal.

Interface ISO 5211 — compatibilidad universal con válvulas

Todos los actuadores eléctricos de cuarto de vuelta de Cematic tienen la brida de montaje y el acoplamiento de vástago conforme a la norma ISO 5211 — el estándar internacional para la interfaz entre válvulas de cuarto de vuelta y sus actuadores. Esta conformidad garantiza:

• Montaje directo sobre válvulas de cualquier fabricante que también cumplan ISO 5211 — sin adaptadores, sin modificaciones mecánicas, sin mecanizado en campo
• Intercambiabilidad de actuadores: Si el actuador se daña, puede reemplazarse con otro de ISO 5211 equivalente sin tocar la válvula ni la tubería
• Retrofitting de válvulas manuales existentes: Cualquier válvula de bola o mariposa con brida ISO 5211 puede automatizarse agregando el actuador correcto sin reemplazar la válvula

Tamaños de interface ISO 5211

Especificaciones técnicas generales

• Tipo de movimiento: Rotacional 0°–90° (cuarto de vuelta)
• Par disponible: 5 Nm a 3,000+ Nm según tamaño
• Tensiones disponibles: 24 VDC / 110 VAC / 220 VAC (50/60 Hz)
• Tiempo de recorrido 0°–90°: 15 s, 30 s, 60 s, 90 s o 120 s según modelo
• Clase de servicio: S2 (servicio intermitente) — máximo 20–30 ciclos por hora en condiciones normales
• Protección IP: IP67 estándar — sumergible hasta 1 m por 30 min, apto para exteriores y lavado con manguera
• Temperatura ambiente: -20 °C a +70 °C estándar; versiones -40 °C disponibles bajo pedido
• Interface de válvula: ISO 5211 en todos los modelos
• Protección térmica del motor: Termostato integrado — corte automático ante sobrecalentamiento por ciclos excesivos o bloqueo mecánico
• Indicación de posición: Indicador mecánico visual en cubierta superior; señal eléctrica de finales de carrera (ON/OFF) o 4–20 mA (modulante)
• Desacople manual (override): Palanca o volante de operación manual de emergencia sin suministro eléctrico — estándar en todos los modelos
• Carcasa: Aluminio fundido con pintura epóxica resistente a la corrosión; acero inoxidable disponible bajo pedido
• Certificaciones: CE; versiones ATEX Ex II 2G disponibles para zonas clasificadas

¿Cómo dimensionar el actuador correcto para su válvula?

El error más frecuente en la selección de actuadores eléctricos es subestimar el par requerido. Un actuador subdimensionado no abre o no cierra la válvula completamente, activa la protección de torque prematuramente, se sobrecalienta y falla prematuramente. Para dimensionar correctamente, el actuador debe tener un par de salida mínimo 25–30% mayor que el par máximo de operación de la válvula (generalmente el par de cierre a la presión diferencial máxima):

• Paso 1 — Identificar el tipo y tamaño de válvula: Bola o mariposa, diámetro nominal (DN o pulgadas)
• Paso 2 — Conocer la presión diferencial máxima: La presión máxima que habrá en un lado de la válvula cuando el otro está despresurizado. Es el escenario de mayor par requerido.
• Paso 3 — Consultar la tabla de par del fabricante de la válvula: Cada fabricante proporciona el par de operación (break torque, running torque, seating torque) en función del diámetro y la presión. El valor relevante es el break torque — el par para iniciar el movimiento desde posición cerrada con presión diferencial máxima.
• Paso 4 — Aplicar el factor de seguridad: Par del actuador ≥ Break torque de la válvula × 1.25 mínimo. Para válvulas con asiento elastomérico que puede endurecerse con el tiempo o adherirse al asiento, usar factor 1.5.
• Paso 5 — Verificar la interface ISO 5211: Confirmar que el tamaño F (F05, F07, F10, etc.) del actuador corresponde al tamaño F de la brida de montaje de la válvula.

¿No tiene los datos de par de su válvula? Compártanos el fabricante y modelo de la válvula y nuestro equipo técnico calcula el par requerido y recomienda el actuador correcto sin costo adicional.

Comparativa — Actuador Eléctrico vs. Neumático de Cuarto de Vuelta

Aplicaciones principales del actuador eléctrico de cuarto de vuelta

• HVAC y gestión de edificios (BMS): La aplicación de mayor volumen para actuadores eléctricos de cuarto de vuelta en México. Válvulas de zona de agua helada y agua caliente en fancoils, ventiloconvectores y manejadoras de aire, controladas desde el BMS con protocolo BACnet o Modbus. El actuador eléctrico es el estándar absoluto en este sector por la ausencia de red neumática en edificios.
• Sistemas de agua potable y tratamiento: Control remoto de válvulas en plantas potabilizadoras, estaciones de bombeo y redes de distribución donde no hay compresor de aire. Integración con SCADA del organismo operador via Modbus RTU sobre RS-485 en instalaciones multipunto.
• Riego agrícola y tecnificado: Automatización de secciones de riego con actuadores 24 VDC alimentados desde controladores de riego o paneles solares. La operación sin compresor es crítica en locaciones agrícolas sin infraestructura industrial.
• Industria química y farmacéutica sin red neumática: Control de válvulas en laboratorios de producción, plantas piloto y unidades modulares donde instalar un compresor y su red no es económicamente viable. El actuador eléctrico permite automatizar el control de fluidos con solo el cableado existente.
• Petróleo y gas en locaciones remotas: Cabezales de pozos y estaciones de recolección sin infraestructura de aire comprimido, alimentados por paneles solares o generadores. El actuador 24 VDC opera directamente desde baterías de respaldo.
• Manufactura general — retrofitting de válvulas manuales: Conversión de válvulas manuales existentes en puntos de control automatizados sin reemplazar la válvula, sumando solo el actuador correcto sobre la brida ISO 5211 de la válvula existente.
• Energía renovable: Control de válvulas en sistemas de refrigeración de inversores fotovoltaicos, circuitos de agua caliente en solar térmica y sistemas hidráulicos de aerogeneradores. La integración con los controladores de planta via Modbus es nativa en la mayoría de los actuadores eléctricos.

Versión ATEX — Zonas Clasificadas con Atmósferas Potencialmente Explosivas

Para instalaciones en áreas clasificadas como Zona 1 o Zona 2 (presencia de gases o vapores inflamables) según NEC o ATEX, disponemos de versiones de actuadores eléctricos con carcasa a prueba de explosión certificada ATEX Ex II 2G Ex d IIC T4. Estas versiones tienen exactamente las mismas características de control y comunicación que los modelos estándar, en una carcasa que previene la ignición de la atmósfera circundante en caso de arco eléctrico interno. Para zonas con presencia frecuente de gases inflamables (Zona 1), el actuador neumático con solenoide ATEX sigue siendo la alternativa de menor costo — el actuador eléctrico ATEX es la opción cuando no hay red de aire comprimido disponible en la zona clasificada.

Soporte técnico para selección y configuración

La selección correcta del actuador eléctrico requiere conocer el par de la válvula, la tensión disponible, el modo de control requerido (ON/OFF vs. modulante), el modo de falla segura y el protocolo de comunicación del sistema de control. En Cematic realizamos esta selección sin costo con los datos de su aplicación:

• ✅ Cálculo de par requerido con factor de seguridad verificado
• ✅ Selección del tamaño ISO 5211 compatible con su válvula
• ✅ Recomendación de tensión según suministro disponible
• ✅ Selección del modo de falla segura según requerimiento de proceso
• ✅ Asesoría en la integración con su PLC, BMS o sistema SCADA
• ✅ Cotización técnica con especificación detallada el mismo día hábil

Envíenos el tipo y tamaño de su válvula, la presión de trabajo y la tensión disponible por WhatsApp o a ventas@cematic.com — respuesta técnica el mismo día hábil. Stock disponible en Ciudad de México. Envíos a toda la república mexicana.
