Válvula de Bola Segmentada en V: Guía Técnica Completa para Ingenieros de Proceso

Si tu proceso industrial maneja lodos, pulpas, fluidos con sólidos en suspensión, productos viscosos o fibras, probablemente ya sabes que una válvula de bola convencional no es la herramienta adecuada. La válvula de bola segmentada en V es la solución de control de flujo diseñada específicamente para estas condiciones severas, combinando precisión de regulación, acción autolimpiante y larga vida útil en un único dispositivo.

En esta guía técnica, exploramos en detalle su principio de funcionamiento, características constructivas, especificaciones de la versión en Acero Inoxidable 316 ANSI 150 de CEMATIC, sus aplicaciones industriales y los criterios que debes considerar al seleccionarla para tu planta.

💡 Este artículo está orientado a ingenieros de proceso, instrumentistas y compradores técnicos que buscan una solución confiable para el control de fluidos difíciles. Si ya conoces el producto, puedes saltar directamente a la sección de especificaciones o criterios de selección.



A diferencia de una válvula de bola estándar, cuya esfera sólida gira para abrir o cerrar el paso del fluido, la válvula de bola segmentada utiliza una esfera con corte en forma de "V" (o segmento parabólico). Este diseño no es un capricho estético: transforma completamente el comportamiento hidráulico del dispositivo.

Principio de funcionamiento

Al girar el vástago (generalmente 90°), el segmento en V crea una apertura progresiva que permite un control de flujo preciso desde cero hasta el 100% del caudal nominal. La geometría de la "V" genera una característica de flujo inherentemente igual-porcentaje: pequeños cambios de apertura en posiciones bajas producen pequeñas variaciones de caudal, mientras que en posiciones altas el flujo escala de manera controlada. Esto la hace ideal para lazos de control de proceso donde se requiere regulación fina.

Acción de corte (shearing)

Uno de los beneficios más significativos del diseño segmentado es la acción de corte que ejercen los bordes de la "V" al cerrarse. Esta característica permite que la válvula:

·       Corte fibras largas, pulpas y materiales fibrosos sin atascarse.

·       Rompa aglomeraciones de sólidos antes del cierre completo.

·       Se autolimpie en cada ciclo de apertura/cierre, reduciendo la acumulación de incrustaciones.

·       Opere con mayor vida útil de asientos y empaquetaduras frente a válvulas convencionales en los mismos fluidos.

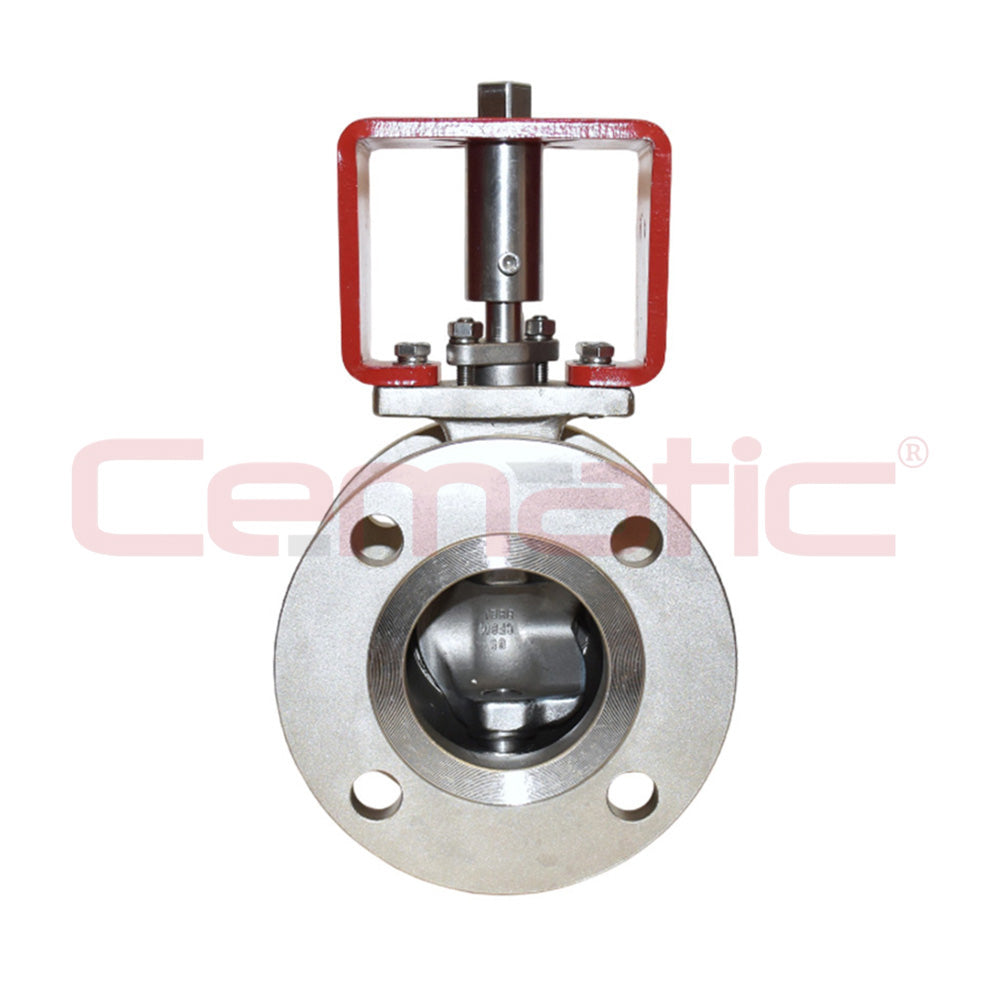

La válvula de bola segmentada CEMATIC en Acero Inoxidable 316 con bridas ANSI 150 representa la combinación óptima de resistencia química, resistencia mecánica y facilidad de integración en instalaciones industriales mexicanas y latinoamericanas que operan bajo la norma ASME/ANSI.

Especificaciones técnicas principales



¿Por qué Acero Inoxidable 316 y no 304?

El SS 316 incorpora molibdeno (2–3%) en su aleación, lo que le confiere una resistencia superior a la corrosión por cloruros, ácidos orgánicos, soluciones salinas y ambientes costeros. Para la industria alimentaria, farmacéutica o química donde los fluidos de limpieza (CIP) contienen hipoclorito sódico o ácidos, el SS 316 es prácticamente obligatorio. La elección del SS 304 en estas condiciones puede derivar en corrosión por picadura (pitting) que compromete la integridad del proceso y la vida de la válvula.

Bridas ANSI 150: estándar de referencia en México

La norma ANSI/ASME B16.5 Clase 150 (PN 20) es el estándar de bridas más utilizado en la industria de proceso mexicana, incluyendo los sectores de alimentos y bebidas, petroquímica, agua y tratamiento de efluentes. La compatibilidad dimensional directa con tuberías, bombas y equipos de proceso existentes simplifica enormemente la instalación y el retrofitting (sustitución de válvulas de control antiguas).

La válvula de bola segmentada en V destaca en procesos donde las válvulas de control convencionales (globo, mariposa, bola estándar) presentan problemas crónicos de mantenimiento, obstrucción o vida útil reducida. A continuación, las industrias y aplicaciones más comunes:

Industria de Alimentos y Bebidas

Control de flujos de pulpas de fruta, jugos con pulpa, salsas, caldos con sólidos, azúcar disuelto, almidones y productos lácteos viscosos. El acabado sanitario del SS 316 cumple con normas FDA y 3A para contacto con alimentos. La acción de corte evita el depósito de sólidos que podrían generar contaminación microbiológica.

Industria Papelera y de Celulosa

Regulación de flujo de pasta de papel (stock), efluentes con fibras largas, licores de cocción y lejías. Es quizá la aplicación más exigente: las fibras de celulosa atascan cualquier válvula convencional en semanas. La válvula segmentada en V es el estándar de la industria precisamente por su capacidad de corte de fibras.

Tratamiento de Agua y Efluentes

Control de lodos primarios y secundarios, aguas residuales con sólidos en suspensión, dosificación de reactivos (polímeros, floculantes) y control en espesadores y digestores. La resistencia del SS 316 al cloro residual y sulfuros la hace confiable en plantas de tratamiento de aguas.

Industria Química y Petroquímica

Regulación de fluidos corrosivos, ácidos diluidos, soluciones con cristales en suspensión, reactivos químicos viscosos y mezclas de fase múltiple. La disponibilidad en materiales exóticos (Hastelloy, Titanio) para las versiones de mayor exigencia amplía el rango de aplicación en este sector.

Minería y Procesamiento de Minerales

Control de slurries (pulpas de mineral), lixiviados con sólidos abrasivos, ácido sulfúrico diluido y efluentes de plantas de flotación. En estas condiciones, la resistencia a la abrasión del segmento endurecido es crítica para alcanzar una vida útil razonable entre mantenimientos.

Generación de Energía

Control de agua de alimentación de calderas, purgas de vapor, sistemas de agua de enfriamiento con biocidas, y control de combustibles líquidos con sedimentos. La operación a altas temperaturas (hasta 450 °C con sello metálico) la hace adecuada para aplicaciones de vapor.

Cuando un ingeniero evalúa alternativas para el control de un fluido difícil, típicamente compara la válvula segmentada contra tres opciones: la válvula de globo, la válvula de mariposa de alto rendimiento y la válvula de bola estándar. La siguiente tabla resume los puntos clave de comparación:



⚠️  La válvula segmentada tiene un costo inicial mayor que una válvula de bola o mariposa estándar. Sin embargo, en aplicaciones con lodos, fibras o fluidos viscosos, el costo total de propiedad (TCO) es consistentemente menor: menos paros no programados, menos mantenimiento correctivo y mayor vida útil de componentes internos.



Antes de especificar una válvula de bola segmentada, el ingeniero de proceso debe revisar los siguientes parámetros:

5.1 Naturaleza del fluido

¿Contiene sólidos en suspensión, fibras, cristales o es altamente viscoso? Si la respuesta es sí en cualquiera de estos puntos, la válvula segmentada es probablemente la primera opción a evaluar.

5.2 Tipo de control requerido

¿Necesitas únicamente abrir/cerrar (on-off), o también throttling (modulación) del flujo? La válvula segmentada cubre ambos casos. Para on-off puro con fluidos limpios, una válvula de bola estándar sería más económica.

5.3 Temperatura y presión

Verifica que la temperatura del proceso no exceda el rango del asiento seleccionado. Para temperaturas por encima de 200 °C, especifica sello metálico en lugar de PTFE. Confirma que la presión de operación esté dentro del rating ANSI 150 (PN 20) a la temperatura de trabajo.

5.4 Compatibilidad química

El SS 316 ofrece excelente resistencia a ácidos orgánicos, cloruros a temperatura moderada, álcalis y sales. Sin embargo, para ácidos sulfúrico concentrado, ácido clorhídrico o ambientes de alta temperatura + cloruros, evalúa materiales exóticos como Hastelloy C276 o Titanio.

5.5 Diámetro nominal y caudal

Calcula el Cv (coeficiente de caudal) requerido y verifica que la válvula lo cubra al menos al 70-80% de apertura máxima. Operar habitualmente al 100% de apertura elimina la capacidad de regulación y acelera el desgaste.

5.6 Sistema de actuación

Define si el proceso requiere actuación neumática (señal 4-20 mA / 3-15 PSI con posicionador) o eléctrica. CEMATIC ofrece kits de automatización compatibles con la válvula segmentada para integración directa con sistemas DCS/PLC.

Instalación

Para garantizar el funcionamiento correcto y la vida útil esperada:

·       Instalar preferentemente con el vástago en posición horizontal o vertical hacia arriba — evitar vástago apuntando hacia abajo para prevenir acumulación de sólidos en el sello del vástago.

·       Dejar acceso libre para la actuación (palanca, engranaje o actuador) y para las actividades de mantenimiento.

·       Verificar que el par de actuación sea suficiente, especialmente con fluidos viscosos o a alta temperatura, donde el torque puede aumentar hasta 2× el nominal a temperatura ambiente.

·       Limpiar la tubería (flushing) antes de la instalación para remover soldadura, escoria o incrustaciones que puedan dañar los asientos en la primera operación.

·       Respetar la dirección de flujo indicada en el cuerpo de la válvula — la geometría en V está optimizada para un sentido específico de flujo.

Mantenimiento preventivo

La válvula de bola segmentada es uno de los dispositivos de menor mantenimiento en su categoría, pero requiere:

·       Inspección de empaquetadura de vástago cada 12 meses o según la severidad del servicio.

·       Verificación del par de torque y ajuste de actuador anualmente.

·       Inspección visual de la bola y asientos durante paros programados de planta (típicamente cada 2-3 años en servicios normales).

·       En servicios con sólidos muy abrasivos, revisar el estado del segmento y el asiento cada 6-12 meses e inventariar piezas de repuesto clave.

·       Lubricación de vástago según especificación del fabricante, especialmente en ambientes corrosivos o temperaturas extremas.

✅  Un mantenimiento preventivo regular de la válvula segmentada es significativamente más económico que el mantenimiento correctivo tras una falla en proceso. Mantener en stock un kit de reparación (asientos, empaquetaduras, O-rings) reduce el tiempo de paro ante una falla inesperada.



La válvula de bola segmentada CEMATIC está diseñada para integrarse con actuadores neumáticos y eléctricos mediante la interfaz NAMUR/ISO 5211, el estándar de la industria para el montaje de actuadores en válvulas de cuarto de giro. Esto permite:

·       Montaje directo de actuadores neumáticos de simple o doble efecto sin adaptadores adicionales.

·       Instalación de posicionadores electropneumáticos (4-20 mA) para control modulante desde DCS o PLC.

·       Integración de micro-switches de límite (NAMUR) para retroalimentación de posición abierto/cerrado.

·       Compatibilidad con protocolos HART, Foundation Fieldbus o PROFIBUS PA en posicionadores de campo.

·       Instalación de actuadores eléctricos multiturno para aplicaciones donde no hay suministro de aire de instrumento.

CEMATIC ofrece kits de automatización completos que incluyen actuador, solenoides, reguladores de presión y switches de límite, prearmados y probados para reducir el tiempo de instalación en campo.

P: ¿Una válvula de bola segmentada puede usarse como válvula de aislamiento (shut-off)?

R: Sí, la válvula segmentada provee un cierre burbuja (bubble-tight shut-off) cuando el asiento está en buen estado y el fluido no contiene partículas que impidan el sello completo. Sin embargo, para aislamiento crítico o de seguridad, se recomienda evaluar el nivel de estanqueidad requerido (clase IV, V o VI según ANSI/FCI 70-2) y especificarlo en la orden de compra.

P: ¿Qué significa ANSI 150 y cómo sé si es suficiente para mi proceso?

R: ANSI 150 (también referida como Class 150 o Clase 150) indica que la válvula soporta hasta aprox. 285 PSI (19.6 bar) a temperatura ambiente con material de acero inoxidable. Esta presión desciende con la temperatura: a 200 °C, el rating es de aprox. 170 PSI. Verifica siempre la tabla de presión-temperatura del fabricante para tu temperatura de operación específica.

P: ¿Cuál es la diferencia entre válvula segmentada y válvula en V (V-ball)?

R: Aunque los términos se usan como sinónimos en el mercado, técnicamente la válvula en V tiene una esfera completa con una ranura en V, mientras que la segmentada tiene solo el segmento esférico superior. La segmentada provee mayor área de paso y mejor manejo de sólidos; la en V pura puede tener un mejor cierre hermético en algunas configuraciones. En la práctica industrial, ambas resuelven los mismos problemas y la terminología varía por fabricante.

P: ¿La válvula segmentada en SS 316 es apta para la industria alimentaria?

R: Sí, siempre que la versión cuente con acabado sanitario (Ra ≤ 0.8 µm), drenaje sin bolsas muertas y materiales de asiento aprobados por FDA (PTFE, EPDM o Silicona). Verifica que el modelo específico cuente con estas características si tu proceso requiere certificación sanitaria (FDA, 3A, EHEDG).

P: ¿Puedo reemplazar directamente una válvula de globo existente por una segmentada?

R: Generalmente sí, siempre que la nueva válvula tenga la misma cara a cara (según ASME B16.10) y el mismo diámetro de brida. Verifica que el Cv de la nueva válvula cubra el rango de caudal requerido. Ten en cuenta que la característica de flujo cambia (igual-porcentaje vs lineal o quick-opening), lo que puede requerir resintonización del controlador PID.

La válvula de bola segmentada en V en Acero Inoxidable 316 / ANSI 150 de CEMATIC representa una solución madura y comprobada para los procesos industriales más exigentes. Su combinación de alta rangeabilidad, acción autolimpiante, resistencia química del SS 316 y compatibilidad con sistemas de actuación NAMUR la convierte en una elección robusta para plantas que buscan reducir paros no programados, disminuir costos de mantenimiento y mejorar la precisión de sus lazos de control.

Si tu proceso actualmente utiliza válvulas de globo u otras válvulas de control en servicios con fluidos difíciles, y experimentas problemas frecuentes de obstrucción, desgaste acelerado o fugas en vástago, una evaluación técnica con la válvula segmentada puede demostrar un retorno de inversión (ROI) positivo en 12 a 24 meses.

📩  ¿Tienes una aplicación específica y necesitas asesoría técnica para la selección correcta? El equipo de ingeniería de CEMATIC puede ayudarte a calcular el Cv, definir el material de asiento adecuado y recomendar la configuración de actuación para tu proceso. Contáctanos en: sales@cematic.com  |  www.cematic.com.mx
