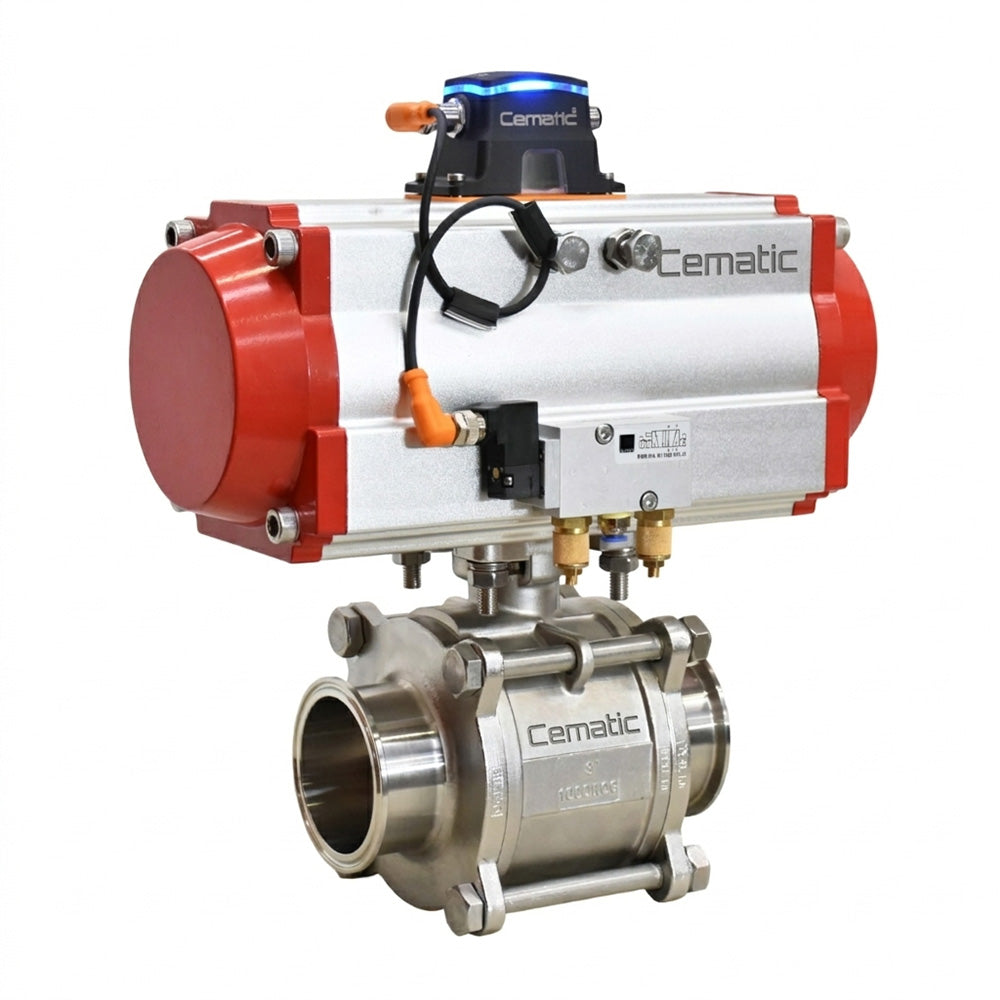

Posicionadores Digitales e Inteligentes para Válvulas de Control — Precisión, Diagnóstico y Conectividad Industrial

En cualquier lazo de control de proceso —regulación de caudal, presión, nivel o temperatura— la válvula de control es el actuador final: el dispositivo que traduce la señal del controlador en acción física sobre el fluido. La calidad de esa traducción determina directamente la estabilidad del lazo, la precisión del proceso y el consumo de energía del sistema. El posicionador digital es el dispositivo que garantiza que la posición real de la válvula coincide siempre con el setpoint del controlador, corrigiendo en tiempo real las perturbaciones causadas por fricción del vástago, variaciones de presión diferencial, desgaste de asientos y cambios de temperatura.

A diferencia del posicionador electroneumático analógico convencional —que solo ejecuta la señal sin retroalimentar información al sistema de control— el posicionador digital incorpora un microprocesador, sensor de posición sin contacto y protocolo de comunicación digital que permiten autoconfiguración, autosintonía del lazo PID interno, diagnóstico continuo del estado de la válvula y actuador, y comunicación bidireccional con el sistema de control para mantenimiento predictivo. En Cematic ofrecemos la gama completa de posicionadores digitales para válvulas lineales y rotativas, con comunicación HART y Profibus-PA, en versiones estándar y ATEX.

¿Qué es un posicionador digital y cómo funciona?

El posicionador digital opera siguiendo un ciclo de control continuo de alta frecuencia:

1. Recepción del setpoint: El controlador PID del DCS o PLC envía una señal de corriente de 4–20 mA que representa la posición deseada de la válvula (4 mA = 0% = cerrada, 20 mA = 100% = abierta, valores intermedios para posiciones proporcionales).
2. Medición de posición real: El sensor de efecto Hall —sin contacto mecánico, sin fricción ni desgaste— detecta la posición exacta del vástago o eje de la válvula a través de un imán acoplado al mismo, con resolución de 0.1% o mejor.
3. Cálculo del error: El microprocesador compara el setpoint con la posición real y calcula el error de posición.
4. Corrección neumática: El posicionador ajusta la presión de aire al actuador (aumenta, disminuye o mantiene) para corregir el error y llevar la válvula a la posición exacta requerida.
5. Diagnóstico continuo: En paralelo, el posicionador registra ciclos de operación, tiempo de respuesta, desviación integral, presiones de trabajo y firma de válvula — datos que el sistema de control puede leer vía HART o Profibus-PA para mantenimiento predictivo.

Posicionador Digital vs. Posicionador Electroneumático Analógico

Modelos disponibles en Cematic

Posicionador Digital Inteligente Rotativo — Simple Acción

Para válvulas de cuarto de vuelta (bola, mariposa, tapón) con actuador neumático de simple efecto. El modelo más demandado en la industria de proceso mexicana. Señal de entrada 4–20 mA con protocolo HART superpuesto. Sensor de posición Hall integrado en el cuerpo. Auto-Setup en menos de 60 segundos sin necesidad de laptop ni configurador externo. Pantalla LCD local con indicación de posición y parámetros de diagnóstico. Montaje directo sobre actuador vía kit VDI/VDE 3845 (NAMUR).

Posicionador Digital Inteligente Rotativo — Doble Acción

Para actuadores de cuarto de vuelta de doble efecto donde se requiere mayor fuerza de respuesta en ambas direcciones. Dos salidas de presión de aire independientes (output A y output B) controlan directamente las cámaras del actuador. Ideal para válvulas de gran diámetro o alta presión diferencial donde el actuador de doble efecto es necesario para garantizar el par de cierre.

Posicionador Digital Inteligente Lineal — Simple Acción

Para válvulas de control de movimiento lineal: válvulas de globo, de diafragma y de jaula (cage valves) con actuador de diafragma o cilindro neumático. Rango de carrera de 10 a 100 mm. Sensor de posición Hall remoto disponible para aplicaciones de alta temperatura (hasta 105 °C) o vibración excesiva donde el cuerpo del posicionador debe separarse físicamente del actuador.

Posicionador Electroneumático Analógico — Rotativo Doble Acción

Versión analógica convencional sin microprocesador. Para procesos donde la comunicación HART no es requerida y el presupuesto de instrumentación es prioritario sobre las capacidades de diagnóstico. Señal 4–20 mA, calibración manual de cero y span, leva de caracterización intercambiable para lineal o igual porcentaje. La opción de menor costo para control modulante básico.

Posicionador Digital ATEX — Zonas Peligrosas

Versión certificada para instalación en áreas clasificadas Zona 1 y Zona 2 (gases) y Zona 21 y Zona 22 (polvos) bajo normativa ATEX II 2G y IECEx. Mismas capacidades que el modelo estándar —HART, autodiagnóstico, Auto-Setup— en carcasa certificada a prueba de explosión (Ex d) o con seguridad intrínseca (Ex ia). Indispensable en plantas petroquímicas, refinerías, plantas de gas, almacenamiento de solventes y cualquier proceso con atmósferas potencialmente explosivas.

Funciones avanzadas de diagnóstico — el valor diferencial del posicionador digital

El diagnóstico integrado del posicionador digital no es solo información técnica — es la base del mantenimiento predictivo de válvulas, el componente de mayor impacto en la disponibilidad de planta:

• Firma de válvula (Valve Signature): El posicionador recorre la válvula de 0% a 100% y de regreso mientras registra el par necesario en cada posición. Esta curva característica —única para cada válvula— es la huella digital del estado mecánico de la válvula. Comparando firmas tomadas en distintos momentos, el ingeniero de mantenimiento puede detectar: desgaste de empaques (aumento de fricción), daño de asiento (cambio en la curva de cierre), rotura de resorte del actuador (asimetría entre apertura y cierre) y erosión del obturador.
• Tiempo de respuesta (Step Response): Mide cuánto tiempo tarda la válvula en alcanzar un nuevo setpoint ante un escalón de señal. La degradación progresiva del tiempo de respuesta indica acumulación de sólidos en el actuador, pérdida de presión de suministro de aire, o desgaste de sellos del posicionador — todos condiciones detectables antes de que produzcan una falla catastrófica.
• Contador de ciclos: Registra el número acumulado de operaciones. Permite programar el mantenimiento preventivo de empaques y asientos basado en ciclos reales, no en intervalos de tiempo arbitrarios — reduciendo tanto el exceso de mantenimiento como las fallas por mantenimiento insuficiente.
• Prueba de carrera parcial (Partial Stroke Test — PST): Disponible en posicionadores para válvulas de seguridad (ESD/SDV). Mueve la válvula un 10–15% desde su posición normal para verificar que el actuador y la válvula responderán correctamente ante una demanda de cierre de emergencia, sin necesidad de cerrar completamente la válvula ni interrumpir el proceso. Requerido por normas IEC 61511 para funciones de seguridad instrumentada (SIL).
• Histograma de posición: Registra el tiempo acumulado que la válvula ha pasado en cada rango de apertura (0–10%, 10–20%, etc.). Revela si la válvula está sobredimensionada para el proceso (opera siempre en el rango de apertura pequeño, donde el control es menos preciso) o subdimensionada (opera siempre cerca del 100%).

Protocolos de comunicación — HART vs. Profibus-PA

• HART (Highway Addressable Remote Transducer): El protocolo de campo más utilizado en la industria de procesos a nivel mundial. La comunicación digital HART se superpone sobre el cable de 4–20 mA existente, permitiendo actualizar posicionadores analógicos a digitales sin cambiar el cableado de campo — la ventaja más importante para instalaciones existentes. Permite configuración, calibración y lectura de diagnósticos desde cualquier comunicador HART (tipo 375, 475) o desde el sistema de activos (AMS, PACTware, FieldCare). Velocidad de comunicación: 1.2 kbps.
• Profibus-PA: Protocolo de bus de campo que reemplaza el cableado individual por un bus compartido donde múltiples posicionadores comunican en el mismo par de cables. Mayor velocidad de comunicación (31.25 kbps), integración nativa con sistemas Siemens, ABB y otros DCS con soporte Profibus-PA. Requiere segmento Profibus-PA dedicado con acoplador de bus. La opción preferida en proyectos nuevos con DCS moderno.
• Foundation Fieldbus H1: Protocolo de bus de campo alternativo con capacidad de control en el campo (control distribuido). Menos común en México que HART y Profibus, pero disponible bajo pedido en modelos específicos.

Instalación y puesta en marcha — la ventaja del Auto-Setup

La configuración manual de un posicionador analógico —ajuste de cero, ajuste de span, calibración de la leva de caracterización— requiere un técnico de instrumentación experimentado y entre 30 minutos y 2 horas por válvula, con el proceso detenido. El posicionador digital con función Auto-Setup realiza este proceso automáticamente:

1. Presionar el botón de Auto-Setup (o enviar el comando vía HART)
2. El posicionador recorre la válvula de extremo a extremo para detectar los topes mecánicos
3. Ajusta automáticamente cero, span y parámetros del lazo PID interno
4. La válvula queda calibrada y lista para recibir señal de control

Tiempo total: menos de 60 segundos, sin herramientas adicionales y con el proceso detenido solo el tiempo mínimo necesario. En plantas con decenas o cientos de válvulas de control, el ahorro en tiempo de puesta en marcha es significativo.

Especificaciones técnicas generales

• Señal de entrada: 4–20 mA con protocolo HART superpuesto; Profibus-PA bajo pedido
• Consumo de corriente: 3.6 mA mínimo (autopilotaje desde el lazo 4–20 mA, sin alimentación auxiliar)
• Sensor de posición: Efecto Hall sin contacto — resolución 0.1%, sin fricción ni desgaste
• Precisión de posicionamiento: ±0.5% del rango nominal
• Histéresis: < 0.5%
• Presión de suministro de aire: 1.4 a 7 bar (20–100 psi)
• Temperatura ambiente: -40 °C a +85 °C (electrónica); sensor remoto disponible para temperaturas de proceso hasta 150 °C
• Protección: IP66/IP67 estándar
• Carcasa: Aluminio fundido con pintura epóxica; acero inoxidable 316 bajo pedido
• Conexión eléctrica: M20 × 1.5 o ½" NPT
• Conexión neumática: ¼" NPT
• Certificaciones: CE, ATEX II 2G Ex ia/ib IIC T4 (versión Ex), IECEx
• Compatibilidad de válvulas: Lineales 10–100 mm de carrera / Rotativas 30°–120° de giro
• Compatibilidad de actuadores: Simple efecto y doble efecto, cualquier fabricante con interface NAMUR

Industrias y aplicaciones principales

• Industria química y petroquímica: Control preciso de temperatura en reactores, regulación de presión en columnas de destilación, control de caudal de reactivos en líneas de síntesis. El diagnóstico integrado permite detectar acumulación de depósitos en obturadores antes de que afecte al proceso.
• Petróleo y gas: Regulación de presión en cabezales de producción, control de inyección de químicos, válvulas de control en trenes de procesamiento de gas. Versión ATEX obligatoria en zonas clasificadas.
• Generación de energía: Control de vapor de proceso en plantas termoeléctricas, regulación de agua de alimentación de calderas, control de gases de combustión. El posicionador digital reduce el consumo de aire de instrumentación hasta un 30% respecto a posicionadores analógicos en procesos estables.
• Industria farmacéutica: Control preciso de caudal en reactores de síntesis, regulación de temperatura en sistemas de purificación y cristalización. La función PST permite verificar válvulas de seguridad sin interrumpir lotes críticos.
• Tratamiento de agua: Control de dosificación de coagulantes y desinfectantes, regulación de caudal en filtros y sistemas de osmosis inversa donde la precisión de dosificación impacta directamente en la calidad del agua tratada.
• Industria alimentaria: Control de temperatura en pasteurizadores y evaporadores, regulación de caudal en mezcladores y sistemas de llenado de alta precisión.
• Celulosa y papel: Regulación de consistencia de pulpa, control de temperatura en digestores y blanqueadores donde la variabilidad del proceso impacta directamente en la calidad del producto.

¿Por qué elegir Cematic para sus posicionadores digitales?

Contamos con stock disponible en Ciudad de México en los modelos de mayor rotación: posicionador inteligente rotativo simple y doble acción con HART, y versión ATEX. Asesoramos en la selección del modelo correcto para su tipo de actuador, protocolo de comunicación disponible en su DCS y requisitos de zona clasificada. Realizamos la configuración inicial y Auto-Setup del posicionador cuando se suministra como parte de un paquete válvula-actuador-posicionador. Cotización técnica el mismo día hábil. Envíos a toda la república mexicana. Contáctenos por WhatsApp o a ventas@cematic.com.

Para profundizar en el tema, consulte nuestro artículo técnico: Posicionador Digital para Válvulas: Qué es, Cómo Funciona y Por Qué Cambia tu Proceso.
