Posicionador Inteligente Rotativo Doble Acción Ex-Proof — 4-20 mA y Comunicación HART, IP67, puesto que incluye Autoajuste en Tiempo Real para Actuadores Rotativos

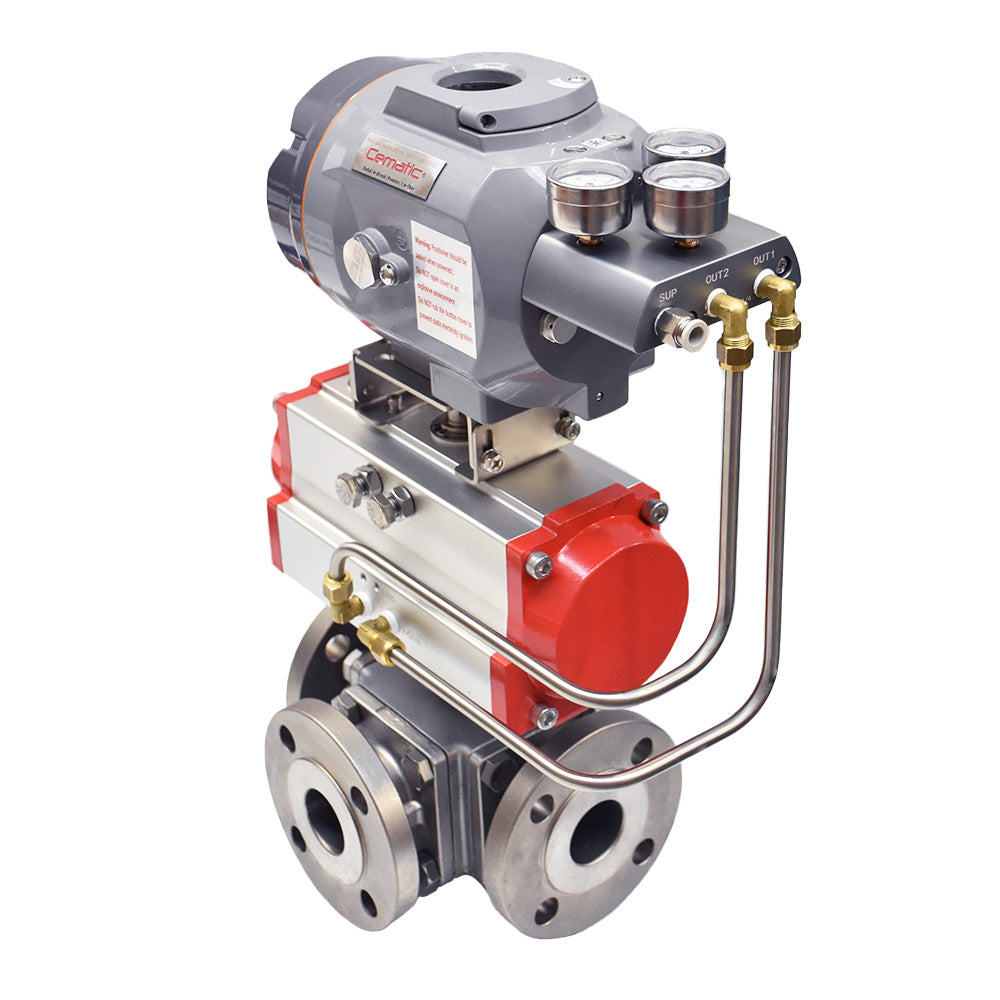

El posicionador inteligente rotativo Ex-Proof de Cematic es el dispositivo de control de posición para válvulas con actuadores neumáticos rotativos — válvulas de bola, mariposa y bola segmentada — en zonas industriales clasificadas. Es, además, el posicionador correcto en procesos que requieren diagnóstico remoto mediante HART y control simultáneo de ambas cámaras del actuador rotativo.

A diferencia de los posicionadores electroneumáticos convencionales, este modelo incorpora tecnología digital con autoajuste en tiempo real. Incorpora, asimismo, comunicación HART, que permite diagnóstico remoto del estado del conjunto válvula-actuador desde el DCS o la sala de control.

Su certificación Ex-Proof lo habilita, asimismo, para instalación en zonas con atmósferas potencialmente explosivas donde los posicionadores estándar no son admisibles. La protección IP67 y la carcasa de aluminio, además, garantizan durabilidad en entornos con humedad, vapores o ambientes agresivos.

HART y autoajuste — por qué el posicionador inteligente supera al electroneumático estándar en procesos críticos

La diferencia entre un posicionador inteligente y uno electroneumático estándar va más allá de la precisión de posicionamiento. El posicionador inteligente reduce el costo de mantenimiento mediante diagnóstico remoto. A continuación se describen las ventajas que justifican el posicionador inteligente en procesos críticos:

• Autoajuste en tiempo real — ya que elimina la deriva y la necesidad de calibración manual periódica: El posicionador ajusta continuamente sus parámetros de control según las condiciones reales del proceso. Por ello, no requiere calibración manual periódica. En consecuencia, la válvula mantiene su precisión de posicionamiento incluso cuando varíen las condiciones del proceso.
• Comunicación HART — dado que permite diagnóstico remoto sin acceder a la válvula en campo: El protocolo HART transmite datos de diagnóstico del conjunto posicionador-actuador-válvula al DCS. En consecuencia, el personal técnico puede verificar el estado del instrumento sin visitar la zona de proceso. El personal técnico puede verificar la posición real, la señal de entrada y el estado de alarmas desde la sala de control, reduciendo así las visitas de inspección a zona de proceso.

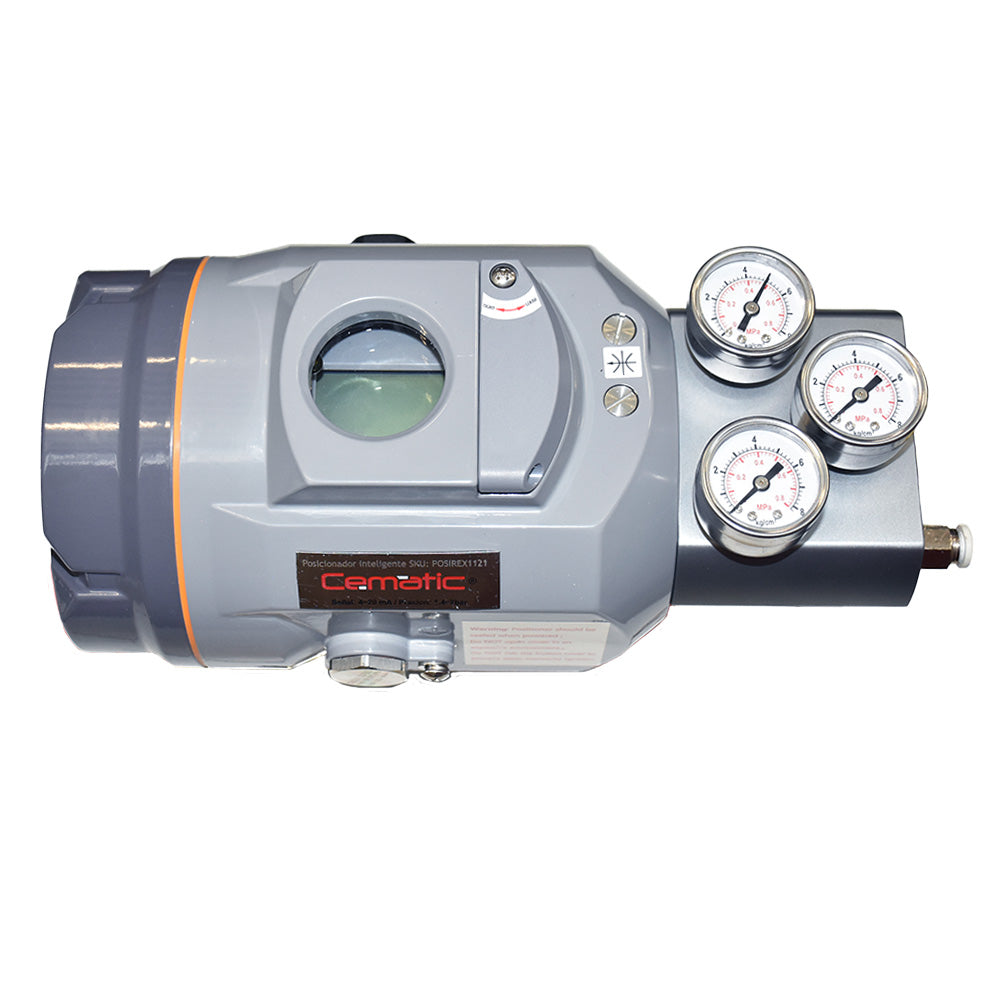

• 3 indicadores de presión incluidos — para verificar las presiones de ambas cámaras y el suministro, pues evitan llevar manómetros portátiles: Los indicadores permiten verificar visualmente las presiones de suministro y de cada cámara del actuador en campo. Son, igualmente, útiles durante la puesta en marcha y el diagnóstico de fallas. Igualmente, son útiles durante la puesta en marcha y el diagnóstico de fallas sin necesidad de manómetros portátiles.

Ventajas adicionales del posicionador inteligente: reducción del consumo de aire y comunicación con el DCS

• Reducción del consumo de aire — ya que el autoajuste minimiza las correcciones de posición innecesarias: Los posicionadores convencionales realizan correcciones continuas aunque el error de posición sea pequeño. El posicionador inteligente, asimismo, aplica algoritmos que minimizan el consumo de aire en estado estable, lo que reduce el costo operativo del compresor en sistemas con muchas válvulas.

Ex-Proof — por qué es la especificación correcta en zonas peligrosas, puesto que el posicionador estándar no es admisible

La certificación Ex-Proof define que el posicionador puede instalarse en zonas industriales clasificadas. Es el único instrumento admisible donde existe riesgo de atmósferas explosivas. Es el requisito de seguridad más importante en este tipo de producto. Un posicionador no certificado en zona clasificada es, pues, una fuente de ignición potencial:

• Zonas con gases y vapores inflamables — donde el posicionador estándar no es admisible, ya que puede ser fuente de ignición: En refinerías, plantas petroquímicas y plantas de gas natural, las zonas de proceso están clasificadas. Por ello, el posicionador Ex-Proof es el único admisible en esas instalaciones. El posicionador Ex-Proof es la única especificación correcta en esas zonas, pues el posicionador estándar podría generar una chispa que encienda la atmósfera.

Ex-Proof en procesos críticos donde la confiabilidad del posicionador es también un requisito de seguridad

• Procesos críticos donde la válvula de control no puede detenerse, pues el posicionador debe ser tan confiable como la válvula: En válvulas de control de proceso crítico, el posicionador debe ser tan confiable como la válvula misma. La construcción robusta de aluminio con IP67, igualmente, garantiza que el posicionador opere sin fallas incluso en entornos con humedad, vapores o agentes corrosivos.

Doble acción — qué significa para el posicionador y cuándo es la especificación correcta según el actuador

El término "doble acción" en el posicionador se refiere a la compatibilidad con actuadores neumáticos de doble acción — no al posicionador en sí. A continuación se describe la implicación de esta especificación. La selección incorrecta afecta directamente al funcionamiento del conjunto:

• Compatible con actuadores rotativos de doble acción — dado que controla las dos cámaras del actuador simultáneamente: En un actuador de doble acción, el aire comprimido activa tanto la apertura como el cierre. El posicionador doble acción controla la presión de ambas cámaras, por tanto es la especificación correcta para ese tipo de actuador. El torque disponible es, también, mayor que en el simple acción al no existir resorte oponiéndose al movimiento.
• No compatible con actuadores de simple acción — para esos se requiere posicionador de simple acción, aunque la señal 4-20 mA sea la misma: Los actuadores de simple acción solo necesitan control de presión en una cámara. Especificar un posicionador de doble acción en un actuador de simple acción no aprovecharía la segunda salida de aire del posicionador.

Especificaciones técnicas que definen los límites de aplicación del posicionador inteligente lineal Ex-Proof

Posicionador inteligente vs. electroneumático estándar — tabla comparativa para seleccionar el correcto para seleccionar el correcto en zonas clasificadas

Aplicaciones principales del posicionador inteligente lineal Ex-Proof donde el diagnóstico remoto también es un requisito

• Válvulas de control en refinerías y plantas petroquímicas donde la zona está clasificada: En unidades de destilación, craqueo y reformación, las válvulas de control rotativas — bola y mariposa — operan en zonas clasificadas donde el posicionador Ex-Proof es el único admisible. La comunicación HART, además, permite integrar el posicionador en el sistema de gestión de activos de la planta sin cableado adicional.
• Plantas de gas natural y GLP donde la presencia de hidrocarburos clasifica la zona: En estaciones de compresión y procesamiento de gas, el posicionador Ex-Proof garantiza que el instrumento no sea fuente de ignición. El autoajuste en tiempo real mantiene la precisión de control incluso cuando las condiciones del proceso varíen durante el ciclo de producción.

Aplicaciones donde el autoajuste y el HART reducen el costo de mantenimiento del sistema de control

• Procesos de dosificación y mezcla donde la precisión de posicionamiento impacta la calidad del producto: En sistemas de dosificación de reactivos o mezcla de fluidos, el error de posicionamiento se traduce directamente en variación de la concentración del producto. El posicionador inteligente, dado que ajusta continuamente sus parámetros, mantiene el error de posición dentro de los límites del proceso incluso cuando la fricción del vástago o la presión diferencial cambien.
• Integración en sistemas de control automatizados donde el diagnóstico predictivo es prioritario: Cuando la planta opera con mantenimiento predictivo basado en datos del posicionador, la comunicación HART transmite la firma de válvula, el histograma de ciclos y las alertas de desgaste. El equipo de mantenimiento puede planificar, por tanto, intervenciones antes de que la válvula falle en proceso.
• Optimización del consumo de aire en instalaciones con muchas válvulas de control: En plantas con decenas de válvulas de control, la reducción del consumo de aire por válvula tiene un impacto significativo en el costo operativo del compresor. El posicionador inteligente reduce ese consumo, por tanto mejora la eficiencia energética del sistema de control neumático de la planta.

Para la gama completa de posicionadores, ver colección posicionadores →
