¿Qué es una válvula de bola segmentada en V y cuándo usarla?
A diferencia de una válvula de bola estándar —cuya esfera sólida solo sirve para corte ON/OFF— la válvula de bola segmentada utiliza una esfera con corte parabólico en forma de "V" que permite un control modulante preciso del caudal: al girar el segmento de 0° a 90°, el área de paso aumenta progresivamente siguiendo una característica de flujo casi lineal o igual porcentaje, dependiendo del ángulo de apertura de la "V". Esto la convierte en una alternativa superior a las válvulas de globo y mariposa en aplicaciones donde el fluido contiene sólidos, fibras o partículas que obstruirían o dañarían esos diseños.
El filo del corte en "V" además actúa como una cuchilla que corta limpiamente fibras, grumos y partículas durante el cierre, evitando la obstrucción del asiento y el atrapamiento de sólidos entre la esfera y el sello —el problema más frecuente con válvulas de globo o mariposa en estos servicios.
Especificaciones Técnicas
| Tipo | Bola segmentada en V (V-Port / V-Ball), cuarto de vuelta 0°–90° |
| Material del cuerpo | Acero Inoxidable AISI 316 (CF8M) |
| Material del segmento (esfera) | Acero Inoxidable 316, con opción de recubrimiento duro (Stellite / carburo de tungsteno) para servicios abrasivos severos |
| Tipo de sello / asiento | Metálico (metal-metal) con resorte de carga — sin asiento elastomérico que pueda ser dañado por sólidos o temperaturas elevadas |
| Empaque de vástago | Grafito expandido (Grafoil) estándar; PTFE bajo pedido para fluidos de alta pureza |
| Clase de presión | ANSI 150 (PN20) — presión máxima de trabajo 19.6 bar a temperatura ambiente |
| Temperatura de operación | -29 °C hasta 180 °C con empaque de grafito |
| Conexión | Bridas ANSI B16.5 Class 150, cara plana (FF) o cara realzada (RF) |
| Diámetros disponibles | DN50 (2") — DN200 (8") estándar; otros diámetros bajo consulta |
| Característica de flujo | Igual porcentaje / casi lineal según ángulo de apertura de la V |
| Rangeabilidad | Hasta 200:1 — rango de control muy amplio en un solo dispositivo |
| Interface de actuador | ISO 5211 — compatible con actuadores neumáticos y eléctricos estándar |
| Normas de diseño | ASME B16.34, API 6D, ASME B16.10 (cara a cara) |
| Prueba de fábrica | API 598 — prueba hidrostática de cuerpo y asiento, prueba neumática de baja presión |
Ventajas del Sello Metálico frente al Sello Elastomérico
La válvula de bola segmentada Cematic utiliza asiento metálico con resorte de carga —no asiento de PTFE ni elastomérico. Esta es una diferencia crítica en servicios difíciles:
- Sin degradación por temperatura: El asiento metálico opera sin restricciones hasta 180 °C. Un asiento de PTFE pierde rigidez y sellado por encima de 150 °C, y un asiento de EPDM falla por encima de 120 °C.
- Sin daño por partículas abrasivas: Los sólidos y partículas abrasivas del fluido rayan y erosionan el PTFE en pocos meses de operación. El asiento metálico resiste la erosión gracias a su mayor dureza superficial.
- Sin extrusión por altas presiones diferenciales: A altas presiones, el PTFE puede extruirse hacia el paso del fluido, generando fugas y atrapamiento. El asiento metálico mantiene su geometría bajo carga.
- Autolimpiante por diseño: El resorte de carga mantiene el asiento en contacto con el segmento esférico incluso en posición parcialmente abierta, barriendo los depósitos de sólidos con cada ciclo.
- Mayor vida útil total: En servicios con lodos, pulpas o fluidos abrasivos, un asiento metálico puede durar 5 a 10 veces más que un asiento de PTFE, reduciendo drásticamente el costo total de mantenimiento.
Característica de Flujo — ¿Por qué importa la "V"?
La geometría en "V" del segmento esférico no es solo estética — define directamente la capacidad de control de la válvula. A medida que el segmento gira de 0° a 90°, el área de paso crece siguiendo una curva de igual porcentaje: pequeños cambios de apertura en posiciones cercanas al cierre producen pequeñas variaciones de caudal (alta sensibilidad cuando más se necesita), mientras que en posiciones más abiertas el mismo cambio angular produce mayor variación de caudal.
Esta característica, combinada con una rangeabilidad de hasta 200:1, significa que la válvula puede controlar con precisión desde caudales muy bajos hasta el caudal máximo de diseño sin cambiar el dispositivo. Para el ingeniero de control, esto se traduce en lazos PID más estables, menor oscilación y menor necesidad de reajuste de parámetros ante cambios en las condiciones del proceso.
Comparativa: Válvula Segmentada vs. Otras Válvulas de Control
| Criterio | Bola Segmentada V | Válvula de Globo | Válvula Mariposa HP |
|---|---|---|---|
| Fluidos con sólidos | ✅ Excelente | ❌ Obstrucción frecuente | ⚠️ Moderado |
| Fluidos viscosos / pulpas | ✅ Excelente | ⚠️ Regular | ⚠️ Regular |
| Característica de flujo | ✅ Lineal / Igual % | ✅ Lineal / Igual % | ⚠️ Senoidal |
| Rangeabilidad | ✅ Hasta 200:1 | ✅ Hasta 50:1 | ⚠️ Hasta 30:1 |
| Caída de presión en abierto | ✅ Baja | ❌ Alta | ✅ Muy baja |
| Alta temperatura (>150°C) | ✅ Sello metálico | ✅ Sello metálico | ⚠️ Limitado por asiento |
| Acción autolimpiante | ✅ Sí — filo de la V | ❌ No | ❌ No |
| Par de actuación | ✅ Bajo (cuarto de vuelta) | ❌ Alto (lineal) | ✅ Muy bajo |
| Costo de mantenimiento | ✅ Bajo | ⚠️ Medio-alto | ✅ Bajo |
Automatización — Integración con Actuador y Posicionador
La válvula de bola segmentada está diseñada desde su concepción para operar en lazos de control automático con señal modulante. La interface ISO 5211 del top-works permite acoplar directamente:
- Actuador neumático de cuarto de vuelta (doble efecto recomendado para control modulante) con posicionador electroneumático que recibe señal 4–20 mA del controlador PID y posiciona el segmento con precisión de ±1° o mejor. Esta es la configuración más usada en la industria por su velocidad de respuesta y bajo costo.
- Actuador eléctrico de cuarto de vuelta con señal de entrada 4–20 mA o 0–10 V, indicación de posición y comunicación Modbus u otros protocolos. Ideal cuando no hay suministro de aire comprimido disponible o cuando se requiere integración digital directa.

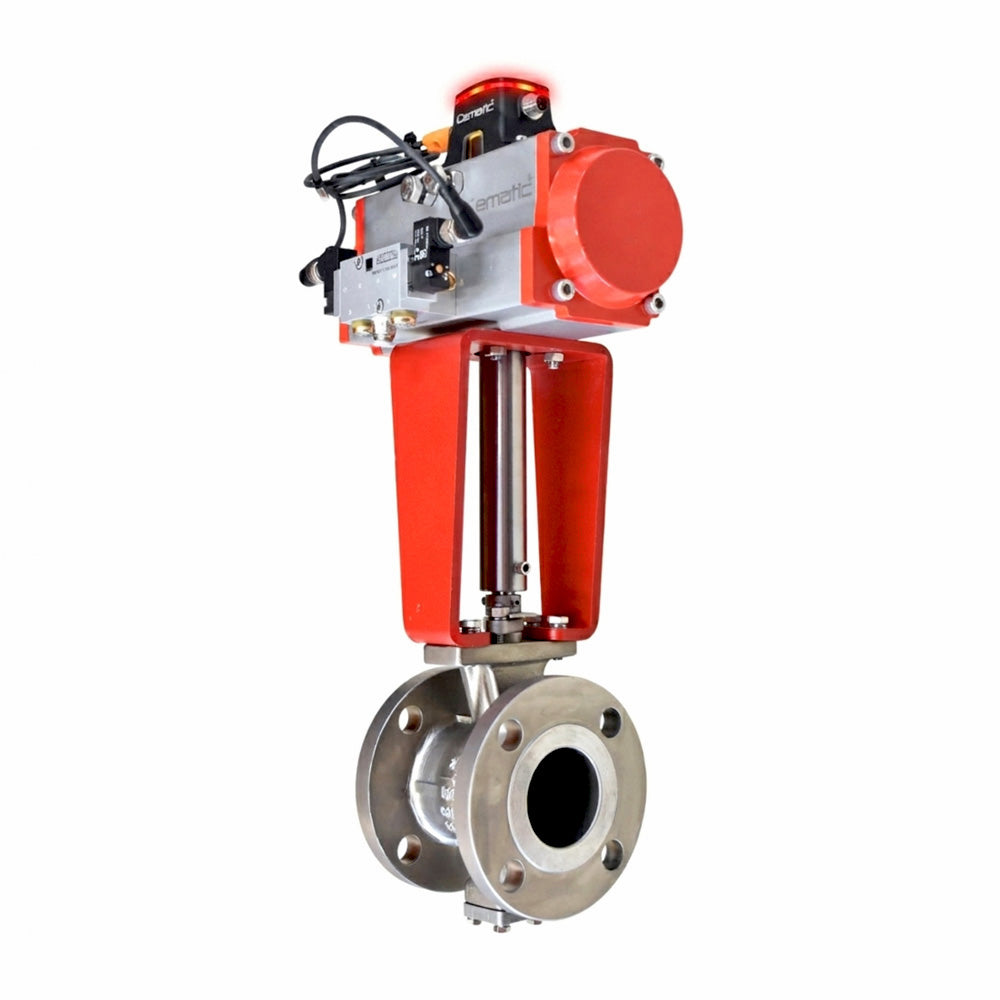

Cematic suministra la válvula segmentada como paquete completo con actuador y posicionador, ensamblado y calibrado en taller. El conjunto llega listo para instalar y conectar a la señal de control de su PLC o DCS.
Aplicaciones Industriales Principales
- Pulpa y papel / celulosa: Control de flujo de pulpa fibrosa en digestores, lavadores, refinadores y sistemas de blanqueo. La acción de corte de la V elimina el atasco de fibras que inutilizaría una válvula de globo en días.
- Minería y metalurgia: Regulación de lodos de proceso, relaves, lechadas de cal y fluidos con alta carga de sólidos abrasivos en espesadores, flotadores y filtros de prensa.
- Tratamiento de aguas residuales: Control de lodos activados, fangos deshidratados y mezclas de efluentes con sólidos en plantas municipales e industriales.
- Industria química y petroquímica: Regulación de fluidos viscosos, reactivos con partículas, mezclas bifásicas y productos que cristalizan o polimerizan en las superficies internas de una válvula convencional.
- Industria alimentaria: Control de pulpas de frutas, pastas, concentrados, melazas y otros productos viscosos o con sólidos en suspensión. El cuerpo en SS316 es compatible con fluidos alimentarios y soluciones CIP.
- Generación de energía: Regulación de vapor, condensado, agua de caldera y fluidos de enfriamiento en plantas termoeléctricas donde el sello metálico es requisito por temperatura.
- Industria siderúrgica: Control de agua de enfriamiento contaminada con cascarilla, aceites hidráulicos con partículas y otros fluidos agresivos propios de la producción de acero.
¿Cuándo NO es la válvula segmentada la opción correcta?
El sello metálico de la válvula segmentada no proporciona estanqueidad de Clase VI (bubble-tight / gota cero). Si su aplicación requiere cierre hermético total —como en sistemas de seguridad donde cero fugas es mandatorio— considere una válvula de bola convencional con asiento de PTFE o una válvula de globo con tapón de bajo cierre. La válvula segmentada tolera una fuga de asiento controlada bajo norma ANSI/FCI 70-2 Clase IV o Clase V, que es perfectamente aceptable para control de proceso pero no para aislamiento de seguridad crítico.
