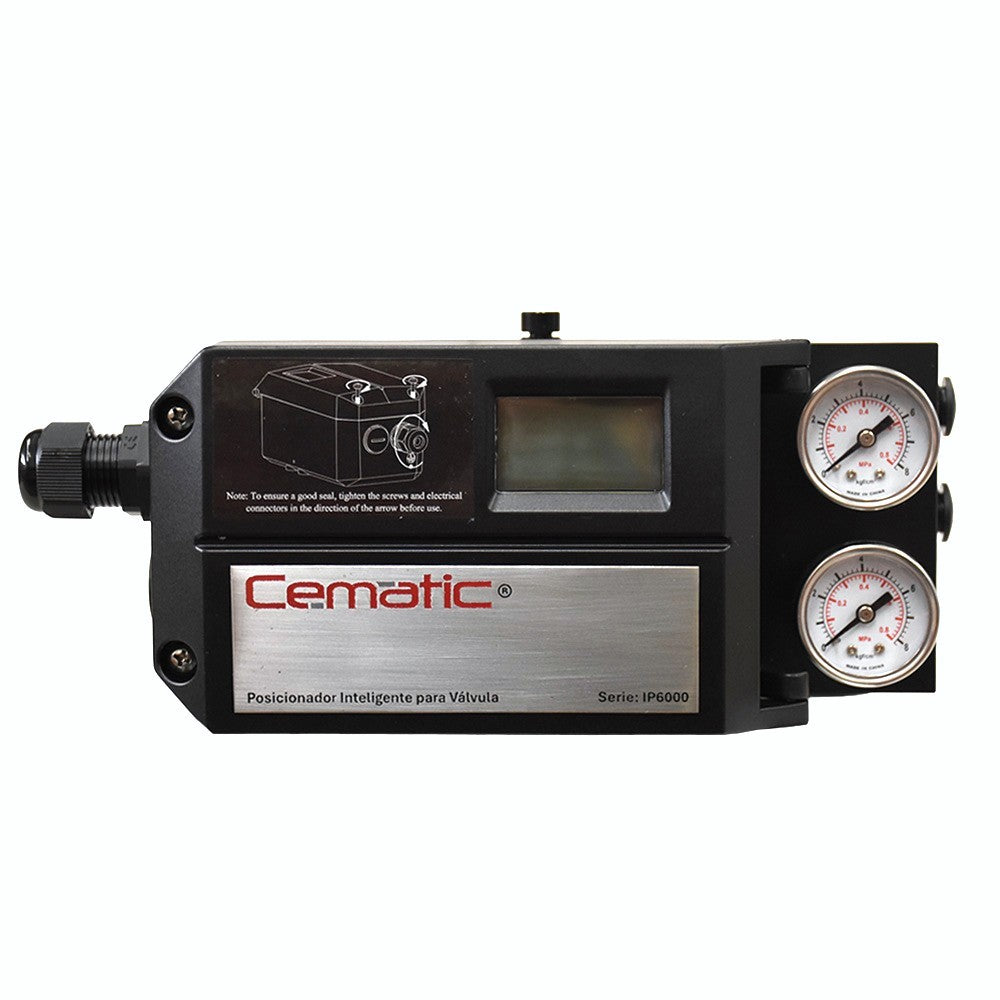

Posicionador Inteligente Lineal Simple Acción con HART | 4-20 mA | IP67 | 2 Indicadores de Presión
No se pudo cargar la disponibilidad para recoger
Posicionador Inteligente Lineal Simple Acción con HART — 4-20 mA, IP67, Autoajuste en Tiempo Real, puesto que incluye 2 Indicadores de Presión integrados
El posicionador inteligente lineal simple acción HART de Cematic es el dispositivo de control de posición para válvulas de globo y actuadores lineales — dosificación, control de temperatura y presión — en instalaciones donde no se requiere certificación Ex-Proof.
Es la opción de menor costo frente al modelo Ex-Proof cuando la zona no está clasificada. A diferencia de los posicionadores electroneumáticos convencionales, este modelo integra tecnología digital con autoajuste en tiempo real y comunicación HART bidireccional, pues ambas funciones son necesarias para el diagnóstico remoto y la reducción del costo de mantenimiento.
Controla la presión de la cámara activa del actuador de simple acción. En consecuencia, garantiza un posicionamiento preciso en todo el rango de carrera del actuador lineal. La protección IP67 y la carcasa de aluminio, además, garantizan durabilidad en entornos industriales con presencia de humedad, polvo y vapores.
HART — por qué la comunicación bidireccional transforma el mantenimiento de válvulas
El protocolo HART es el diferenciador principal de este posicionador frente a los modelos electroneumáticos estándar. Es, asimismo, la especificación correcta cuando se requiere diagnóstico remoto integrado.
A continuación se describen las ventajas que aporta al sistema de control y mantenimiento, pues cada una impacta directamente en la disponibilidad del proceso:
- Diagnóstico remoto sin acceder a la válvula en campo — ya que HART transmite datos al DCS: El posicionador transmite continuamente al DCS la posición real de la válvula, la señal de entrada, la presión de suministro y el estado de alarmas. En consecuencia, el personal técnico puede verificar el estado del instrumento desde la sala de control.
Por tanto, el personal técnico puede verificar el estado del instrumento desde la sala de control sin desplazarse a zona de proceso.
- Calibración y ajuste remotos — dado que HART permite comandos bidireccionales: El técnico puede enviar comandos de calibración y ajuste directamente desde el sistema de control. La calibración en campo queda reducida a la puesta en marcha inicial.
En consecuencia, la calibración en campo queda reducida a la puesta en marcha inicial, pues los ajustes posteriores se realizan de forma remota.
Diagnóstico predictivo y mantenimiento remoto: ventajas adicionales del protocolo HART
- Firma de válvula y mantenimiento predictivo — puesto que HART transmite el historial de operación: El posicionador registra y transmite el histograma de ciclos, la firma de la válvula y las tendencias de desgaste. Asimismo, el equipo de mantenimiento puede planificar intervenciones preventivas antes de que la válvula presente fallas.
El equipo de mantenimiento puede, igualmente, planificar intervenciones preventivas antes de que la válvula presente fallas en proceso.
- Integración directa con DCS, SCADA y PLC — puesto que HART es el protocolo industrial estándar: El posicionador se integra sin conversores adicionales con los sistemas de control de los fabricantes principales — Emerson, Siemens, Honeywell, ABB, entre otros. La comunicación bidireccional, asimismo, permite la supervisión centralizada de todos los posicionadores de la planta desde un único sistema.
Autoajuste en tiempo real — por qué elimina la calibración manual periódica
El autoajuste digital es la segunda función que diferencia este posicionador del electroneumático estándar. Reduce el costo de mantenimiento y mejora la precisión, siendo la función clave en procesos críticos:
- Adaptación continua a las condiciones del proceso — ya que la fricción y la presión cambian con el tiempo: El posicionador monitorea continuamente el error de posición y ajusta sus parámetros en tiempo real. La válvula mantiene su precisión aunque la fricción del vástago aumente por desgaste.
Por ello, la válvula mantiene su precisión aunque la fricción del vástago aumente por desgaste o las condiciones de proceso varíen estacionalmente.
- Reducción del consumo de aire — dado que el algoritmo minimiza las correcciones innecesarias: Los posicionadores convencionales realizan correcciones continuas aunque el error de posición sea pequeño. El algoritmo inteligente de este posicionador, en cambio, aplica correcciones solo cuando el error supera el umbral definido, reduciendo el consumo de aire y el desgaste del actuador.
- Sin calibración manual periódica — puesto que el autoajuste compensa la deriva del instrumento: Los posicionadores electroneumáticos estándar requieren calibración periódica en campo para compensar la deriva de sus componentes mecánicos.
Ese costo de mantenimiento, en cambio, no existe en este posicionador. Este posicionador compensa esa deriva de forma automática. Elimina, así, esa tarea de mantenimiento del ciclo de intervenciones periódicas.
Simple acción — cuándo es la especificación correcta para actuadores lineales
Este posicionador controla la cámara activa de un actuador lineal de simple acción. Es también la especificación correcta cuando el proceso requiere posición de seguridad definida ante un corte de aire, puesto que el resorte devuelve el actuador automáticamente.
- Actuadores lineales de simple acción — pues el posicionador controla una sola cámara: El actuador de simple acción utiliza aire para mover el vástago en una dirección y un resorte para devolverlo a la posición original. El posicionador simple acción controla la presión de la cámara activa. Por ello, es la especificación correcta en válvulas de globo con actuador de diafragma.

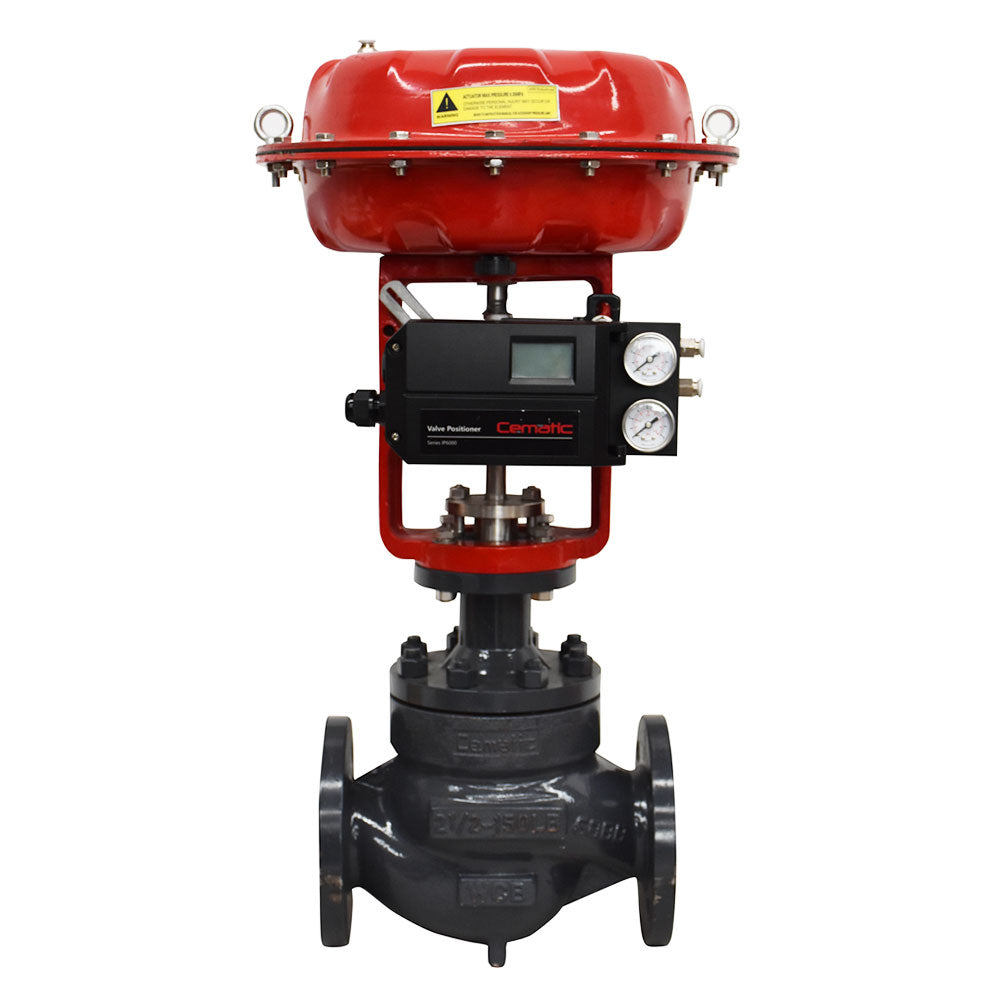

- Válvulas de globo con actuador neumático de diafragma — pues son el actuador lineal más especificado en control de proceso: Las válvulas de globo con actuador neumático de diafragma son la configuración estándar en válvulas de control de proceso. El posicionador inteligente lineal es el instrumento estándar para ese tipo de conjunto en la industria de proceso.
Especificaciones técnicas del posicionador inteligente lineal simple acción con HART
| Parámetro | Valor |
|---|---|
| Tipo de posicionador | Digital inteligente — autoajuste en tiempo real |
| Compatibilidad | Actuadores lineales neumáticos de simple acción |
| Señal de entrada | 4-20 mA |
| Comunicación | HART bidireccional |
| Protección encapsulado | IP67 |
| Certificación Ex-Proof | No aplica — para zonas sin clasificación de explosividad |
| Material de la carcasa | Aluminio resistente a la corrosión |
| Indicadores incluidos | 2 indicadores de presión (suministro + cámara activa) |
| Calibración | Automática — autoajuste digital sin calibración manual periódica |
Posicionador inteligente lineal HART vs. lineal Ex-Proof — tabla comparativa para seleccionar el correcto según la zona
| Criterio | Posicionador lineal HART ← Este producto | Posicionador lineal Ex-Proof con HART |
|---|---|---|
| Instalación en zona clasificada | ❌ No admisible en zonas con atmósferas explosivas | ✅ Certificado Ex-Proof — admisible en Zonas 1, 2, 21 y 22 |
| Protección encapsulado | ✅ IP67 — resistente a chorros de agua a presión | IP67 — además soporta inmersión a 1 m durante 30 min |
| Comunicación HART | ✅ Sí — diagnóstico remoto y calibración desde el DCS | ✅ Sí — igualmente disponible con las mismas funcionalidades |
| Autoajuste en tiempo real | ✅ Sí — sin calibración manual periódica | ✅ Sí — también disponible en el modelo Ex-Proof |
| Indicadores de presión | ✅ 3 indicadores incluidos | ✅ 3 indicadores incluidos |
| Costo relativo | ✅ Menor — justificado cuando la zona no requiere Ex-Proof | Mayor — justificado cuando la zona está clasificada por norma |
| Aplicación correcta | ✅ Plantas sin zonas clasificadas — válvulas de globo en energía, química estándar, farmacéutica | Refinerías, petroquímica, plantas de gas y zonas con gases o polvos inflamables |
Aplicaciones principales del posicionador inteligente lineal simple acción con HART
- Control de válvulas de globo y actuadores lineales en plantas sin zonas clasificadas, donde el HART es el protocolo de integración: En plantas de energía, química estándar, farmacéutica y tratamiento de agua donde no existen zonas clasificadas, este posicionador ofrece diagnóstico remoto y autoajuste a menor costo que el modelo Ex-Proof.
La integración HART, además, permite conectarlo directamente al DCS de la planta sin infraestructura adicional.
- Monitoreo y diagnóstico en tiempo real en lazos de control crítico: En válvulas de control de proceso crítico donde la posición incorrecta afecta la calidad del producto o la seguridad del equipo, el posicionador transmite continuamente su estado al sistema de gestión de mantenimiento. Por tanto, las desviaciones de posición se detectan antes de que afecten al proceso.
Integración DCS y diagnóstico remoto — por qué el HART reduce el costo de mantenimiento en válvulas lineales
- Integración en sistemas DCS y SCADA donde la comunicación bidireccional reduce el costo de mantenimiento: El protocolo HART permite integrar el posicionador en los sistemas de control de los fabricantes principales sin conversores de señal. El equipo de mantenimiento puede, igualmente, realizar calibraciones y ajustes desde la sala de control sin acceder a la válvula.
- Automatización de plantas industriales donde el control preciso de actuadores lineales es un requisito: En procesos de dosificación, mezcla y regulación de caudal, el autoajuste garantiza que la válvula mantenga su precisión incluso cuando la fricción del vástago o las condiciones del proceso varíen con el tiempo. El posicionador doble acción, dado que controla ambas cámaras del actuador, ofrece mayor torque neto que el simple acción para el mismo tamaño de actuador.
- Optimización del consumo de aire en instalaciones con muchas válvulas de control: En plantas con decenas de válvulas de control neumático, la reducción del consumo de aire por válvula tiene un impacto significativo en el costo operativo del compresor. El algoritmo inteligente reduce ese consumo, por ello mejora la eficiencia energética del sistema de control neumático de la planta.
