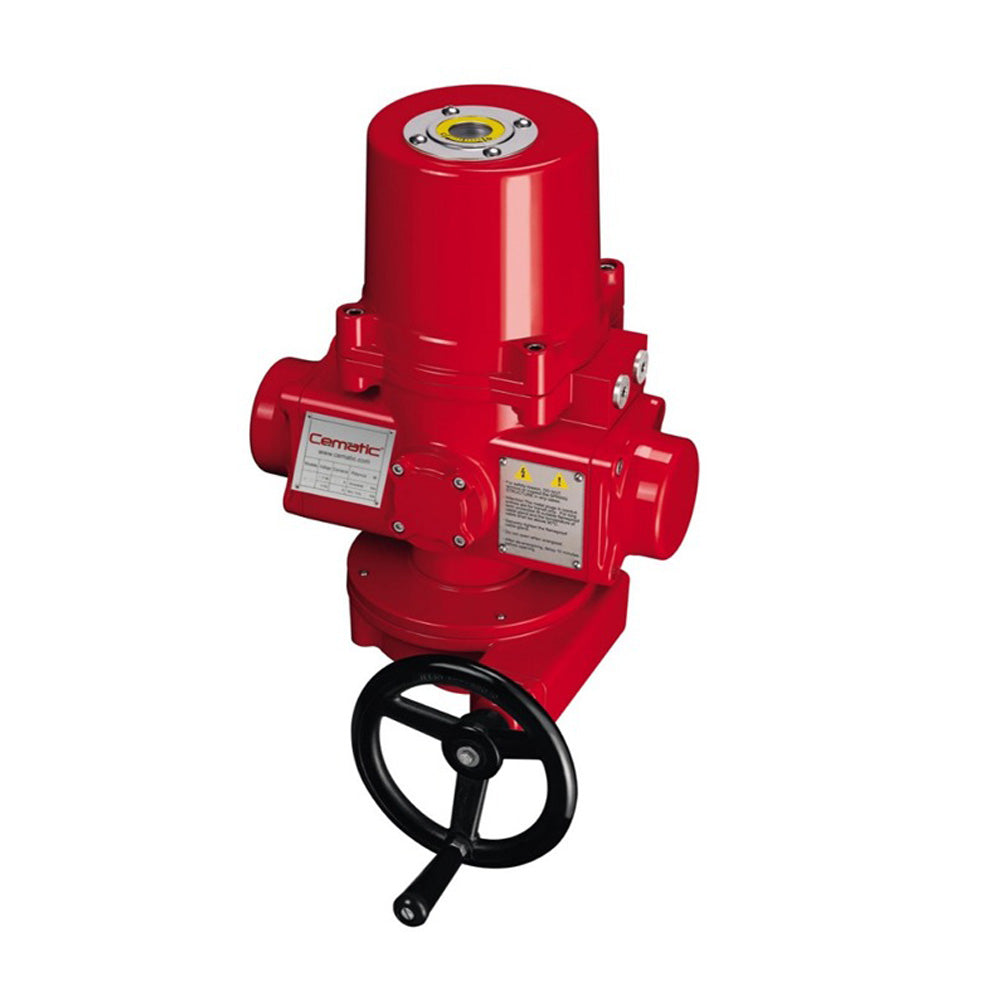

Actuador Eléctrico Cierre a Falla por Resorte — On-Off y Modulante, 50 a 360 NM, IP68, Cubierta de Aluminio, ISO5211

El actuador eléctrico cierre a falla por resorte de Cematic combina accionamiento eléctrico de precisión con un mecanismo de resorte integrado que garantiza el retorno automático de la válvula a la posición de seguridad ante cualquier corte del suministro eléctrico. A diferencia de los actuadores convencionales, este dispositivo no requiere batería ni capacitor para ejecutar la acción de seguridad.

El resorte almacena energía mecánica durante la operación normal y la libera de forma instantánea al detectar la falla. Disponible en torques de 50 a 360 NM, cubre desde válvulas de bola de pequeño diámetro hasta mariposas de gran diámetro. La cubierta de aluminio con protección IP68 y NEMA 4X garantiza, además, operación confiable en ambientes industriales severos.

Por qué el resorte es más confiable que la batería en aplicaciones de seguridad funcional

La acción de seguridad es el criterio más crítico en un actuador cierre a falla, ya que define qué sucede cuando el suministro eléctrico se interrumpe. El mecanismo de resorte ofrece ventajas estructurales frente a las alternativas basadas en batería o supercapacitor:

• Sin degradación con el tiempo: El resorte almacena energía mecánica de forma permanente sin perder capacidad a lo largo de los años. Las baterías, en cambio, se degradan con los ciclos de carga y la temperatura. Por tanto, requieren reemplazo periódico para mantener la función de seguridad.
• Respuesta instantánea sin tiempo de activación: Al cortar el suministro, el resorte actúa de inmediato sin tiempo de conmutación ni verificación de carga previa. En consecuencia, el tiempo de cierre ante una emergencia es predecible y constante durante toda la vida útil del actuador.
• Sin puntos de falla secundarios: La acción del resorte no depende de circuitos electrónicos adicionales, detectores de falla ni controladores secundarios. Dado que el mecanismo es puramente mecánico, tampoco existe el riesgo de que el sistema de respaldo falle en el momento crítico.

On-Off y Modulante — dos modos de control con cierre a falla en ambos casos

El actuador está disponible en dos modos de control. En ambos, el resorte actúa igualmente ante un corte del suministro eléctrico:

• On-Off — para corte y aislamiento automatizado: El actuador posiciona la válvula en apertura total o cierre total desde señal eléctrica digital. Es la opción correcta en sistemas de corte de emergencia y aislamiento sin posicionamiento intermedio. El resorte actúa, asimismo, ante cualquier interrupción de la señal de control.
• Modulante — para regulación continua con seguridad funcional: El actuador posiciona la válvula de forma proporcional a la señal 4-20 mA desde el sistema de control. Es la opción correcta en lazos de control PID donde la válvula actúa como elemento final de regulación. El resorte garantiza, además, el retorno a posición segura ante cualquier fallo eléctrico.

Selección de torque — modelos disponibles según el diámetro de la válvula

El torque del actuador debe superar el torque de operación de la válvula a la presión máxima de trabajo. A continuación se describen los modelos disponibles, dado que la correcta selección de torque es determinante para el funcionamiento del conjunto:

• 50 NM: Para válvulas de bola y mariposa de pequeño diámetro. Es el modelo de menor tamaño y peso de la serie, aunque ya incorpora el mecanismo de resorte y la protección IP68 completa.
• 130 NM: Para válvulas de diámetros intermedios. Es, asimismo, el modelo estándar para la mayoría de las válvulas de bola de 2" a 4" en servicios industriales.
• 200 NM: Para válvulas de mariposa de 4" a 8" o válvulas de bola de mayor diámetro. Cubre las aplicaciones donde el torque de 130 NM no es suficiente para operar la válvula a la presión de trabajo.
• 260 NM: Para válvulas de gran diámetro o servicios de alta presión diferencial. Es la opción correcta cuando los modelos anteriores no alcanzan el torque requerido, dado que las válvulas a alta presión exigen mayor esfuerzo en la posición de cierre.
• 360 NM: El modelo de mayor torque de la serie. Por ello, cubre las válvulas de mayor diámetro o las mariposas de alto rendimiento donde se requiere un torque de operación elevado.

IP68 y NEMA 4X — por qué importa la protección del encapsulado en aplicaciones industriales

La protección IP68 significa que el actuador soporta inmersión continua a profundidades superiores a 1 metro. La protección NEMA 4X certifica, también, resistencia a la corrosión, al lavado con manguera y a la acumulación de hielo exterior.

Ambas certificaciones son relevantes en instalaciones a la intemperie y en plantas con lavado frecuente a presión. La cubierta de aluminio, finalmente, aporta resistencia mecánica superior a las cubiertas de policarbonato en aplicaciones con riesgo de impacto o vibración.

Especificaciones técnicas

Aplicaciones del actuador eléctrico cierre a falla por resorte

Plantas Químicas y Petroquímicas donde el cierre automático es un requisito normativo

El actuador eléctrico cierre a falla por resorte es el componente estándar en sistemas de corte de emergencia de plantas que manejan fluidos peligrosos. El resorte garantiza el cierre de la válvula ante cualquier fallo eléctrico sin intervención del operador. Es, asimismo, la solución correcta cuando el proceso requiere cumplir con normas de seguridad funcional SIL 1 o SIL 2 en el lazo de corte de emergencia.

Generación de Energía — Vapor y Fluidos de Proceso a Alta Demanda

En plantas de energía, este actuador controla válvulas de corte en líneas de vapor y fluidos de proceso con alta confiabilidad. El ciclo de trabajo del 50% permite operación continua en secuencias de apertura y cierre frecuentes. El modo Modulante, además, permite usar el mismo actuador como elemento de regulación en lazos de control continuo donde también se requiere cierre a falla.

Sistemas HVAC y Control de Aire — Compuertas y Válvulas

En sistemas de calefacción, ventilación y aire acondicionado, este actuador controla compuertas y válvulas de agua caliente o agua fría desde el sistema de control de edificio. La protección IP68 lo hace adecuado, aunque la instalación sea en zona de condensación o con riesgo de goteo. El modo On-Off es el más especificado en esas aplicaciones, ya que la secuencia de control es de apertura y cierre sin regulación intermedia.

Tratamiento de Agua y Aguas Residuales donde el cierre automático protege el sistema

En plantas de tratamiento de agua, este actuador cierra automáticamente las válvulas de dosificación de reactivos ante cualquier corte de energía. El resorte actúa de forma inmediata, ya que no hay tiempo de activación ni verificación de estado previo. Es, por tanto, la solución correcta en sistemas donde una válvula abierta ante un corte de energía puede resultar en sobredosificación de reactivos o liberación incontrolada de productos químicos.

Industria Minera y Offshore — Ambientes con Alta Exigencia de Protección

La cubierta de aluminio con IP68 y NEMA 4X garantiza operación confiable en ambientes con polvo, agua a presión, neblinas salinas y temperaturas extremas. El rango de operación hasta -40°C cubre, igualmente, las aplicaciones en zonas frías donde el policarbonato falla por fragilidad.

Es la especificación correcta en instalaciones offshore, mineras y de proceso al aire libre donde la protección del encapsulado es determinante.

Para la gama completa de actuadores eléctricos, ver colección actuadores eléctricos →
