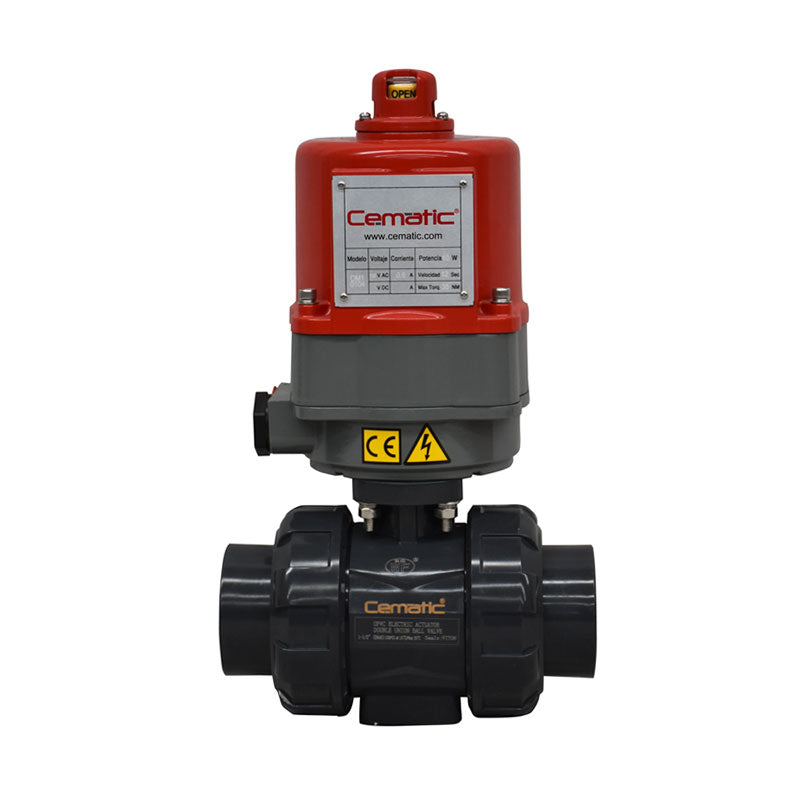

Válvula de Bola PVC con Actuador Eléctrico — UPVC, Asiento PTFE, O-ring Viton, 150 psi, hasta 55 °C

La válvula de bola PVC con actuador eléctrico de Cematic controla fluidos con alta resistencia química y durabilidad en sistemas de agua potable, tratamiento de agua, riego agrícola, piscinas e industria química. Su cuerpo y bola en UPVC ofrecen resistencia a la corrosión química que el metal no puede igualar a igual costo.

Por lo que es la opción correcta cuando el fluido ataca los metales o el peso y costo son factores relevantes. Además, su asiento de Teflón PTFE y O-ring de Viton mejoran el rendimiento y prolongan la vida útil en entornos con productos químicos agresivos.

Su actuador eléctrico integrado On-Off o Modulante, asimismo, facilita la automatización del proceso sin intervención manual. En consecuencia, es ideal para sistemas de control remoto donde la instalación de red neumática no es práctica o económicamente viable.

Por qué PVC sobre metal en estas aplicaciones

A continuación se describen los casos donde el PVC (UPVC) es la opción correcta frente al metal:

• Fluidos ácidos y alcalinos: El UPVC es inmune a los ácidos y álcalis que corroen el hierro o el acero carbono. Por ello, es el material estándar en sistemas de tratamiento de agua con cloro, ácidos diluidos y productos de limpieza.
• Agua clorada y agua de piscina: El cloro y los productos de tratamiento de agua, además, atacan los metales ferrosos con el tiempo. El UPVC, en cambio, no se corroe en contacto con agua clorada, por lo que no contamina el agua con productos de corrosión.
• Menor peso y costo: El UPVC, además, es significativamente más ligero que el hierro o el acero. Por lo que facilita la instalación en sistemas suspendidos donde el peso es un factor. Asimismo, su costo es menor que el del acero inoxidable para el mismo servicio de agua o fluidos moderadamente agresivos.
• Sistemas de riego agrícola: En sistemas de riego con agua de pozo, agua de canal o tratamientos químicos, el UPVC, asimismo, resiste la corrosión sin mantenimiento adicional. En consecuencia, es el material estándar en válvulas de riego automatizadas de bajo costo por diámetro.

Opciones de conexión — Cementar o Rosca NPT

Esta válvula de bola PVC, además, está disponible con dos opciones de conexión según el tipo de instalación:

• Puertos para cementar: La válvula se pega directamente a la tubería de PVC con adhesivo de cementación. Por ello, es la opción correcta en instalaciones permanentes donde la unión soldada química es la más robusta y libre de fugas. Es, asimismo, la conexión estándar en sistemas de riego y tratamiento de agua con tubería de PVC cementado.
• Rosca NPT: Permite, además, instalar y desmontar la válvula sin herramientas especiales. En cambio, es la opción correcta cuando se requiere acceso frecuente para mantenimiento o cuando el sistema ya tiene conexiones roscadas NPT. Por tanto, es más flexible para instalaciones donde la válvula puede necesitar reemplazo o inspección periódica.

Materiales de construcción

El cuerpo y la bola son de UPVC (PVC rígido), que es el material estándar para válvulas en sistemas de agua. Su resistencia química a ácidos, álcalis y soluciones acuosas, además, supera a la del hierro para esos fluidos. Su resistencia química a ácidos, álcalis y soluciones acuosas, además, supera a la del hierro o el acero carbono para esos fluidos.

El asiento es de Teflón PTFE, que es inerte frente a la mayoría de los fluidos industriales. Por lo que garantiza un cierre hermético sin degradación química. El O-ring es de Viton, que ofrece mayor resistencia química y térmica que el NBR o el EPDM.

Lo que complementa la resistencia química del cuerpo de PVC. Finalmente, la montura ISO5211 garantiza la compatibilidad del actuador eléctrico con la válvula.

Especificaciones técnicas

Compatibilidad con fluidos

Esta válvula de bola PVC con actuador eléctrico es compatible con una amplia gama de fluidos acuosos e industriales. A continuación se describen los principales grupos:

• Agua potable y agua tratada — el UPVC no aporta metales ni contaminantes al agua; por ello, es el material estándar en sistemas de distribución de agua potable y agua de proceso
• Agua clorada y productos de tratamiento de piscinas — el UPVC resiste el cloro y los agentes oxidantes de tratamiento de agua; asimismo, el Viton del O-ring es compatible con los productos de tratamiento más comunes
• Ácidos y álcalis diluidos — el UPVC resiste ácidos y bases en concentraciones moderadas; en cambio, para ácidos concentrados o a temperatura elevada verificar compatibilidad con el equipo técnico de Cematic
• Fluidos de riego — agua de pozo, agua de canal, soluciones fertilizantes — el UPVC no se corroe con el agua de riego ni con los fertilizantes solubles; además, el Viton resiste mejor que el NBR los residuos de algunos agroquímicos
• Fluidos industriales moderadamente agresivos hasta 55 °C — la combinación UPVC + PTFE + Viton cubre una amplia gama de fluidos industriales a temperatura ambiente; sin embargo, verificar compatibilidad específica para fluidos fuera de este rango con el equipo técnico de Cematic

Aplicaciones de la válvula de bola PVC con actuador eléctrico

Sistemas de Agua Potable y Distribución

La válvula de bola PVC con actuador eléctrico resiste la corrosión y maneja diferentes presiones y temperaturas. Por ello, es confiable en sistemas de distribución de agua potable donde el UPVC es el material estándar. Asimismo, el actuador eléctrico permite el control remoto del flujo desde el sistema de gestión de la red de distribución.

Tratamiento de Aguas Residuales y Piscinas

Esta válvula, asimismo, controla el flujo de líquidos en plantas de tratamiento y sistemas de recirculación de agua de piscinas. El UPVC, además, resiste el cloro y los productos químicos de tratamiento sin corrosión. En consecuencia, garantiza un funcionamiento seguro y eficiente en instalaciones donde el agua contiene agentes oxidantes o ácidos diluidos.

Sistemas de Irrigación Agrícola

Su durabilidad y resistencia a la corrosión, además, la hacen la opción estándar en riego agrícola y paisajismo automatizados. El actuador eléctrico, asimismo, permite programar ciclos de riego desde controladores de riego o PLC sin necesidad de intervención manual. Por ello, facilita el manejo eficiente del agua en campo en grandes instalaciones de riego tecnificado.

Industria Química y Procesos con Fluidos Agresivos

La combinación de UPVC, PTFE y Viton, además, garantiza resistencia química en condiciones con fluidos moderadamente agresivos. En consecuencia, esta válvula es adecuada para fluidos corrosivos donde el acero inoxidable no es necesario.

Asimismo, es la alternativa correcta cuando el peso y el costo del conjunto son factores determinantes. Por ello, es una alternativa económica al SS316 en servicios con ácidos diluidos y soluciones alcalinas a temperatura moderada.

Sistemas HVAC con Fluidos de Proceso

En sistemas de climatización con agua tratada a temperatura moderada, esta válvula, además, controla el flujo con el actuador eléctrico desde el sistema de control del edificio. El UPVC, asimismo, no se corroe con los agentes de tratamiento habituales en circuitos de agua helada.

Por ello, es la alternativa de menor costo al acero inoxidable en esas instalaciones cuando la temperatura no supera los 55 °C.
