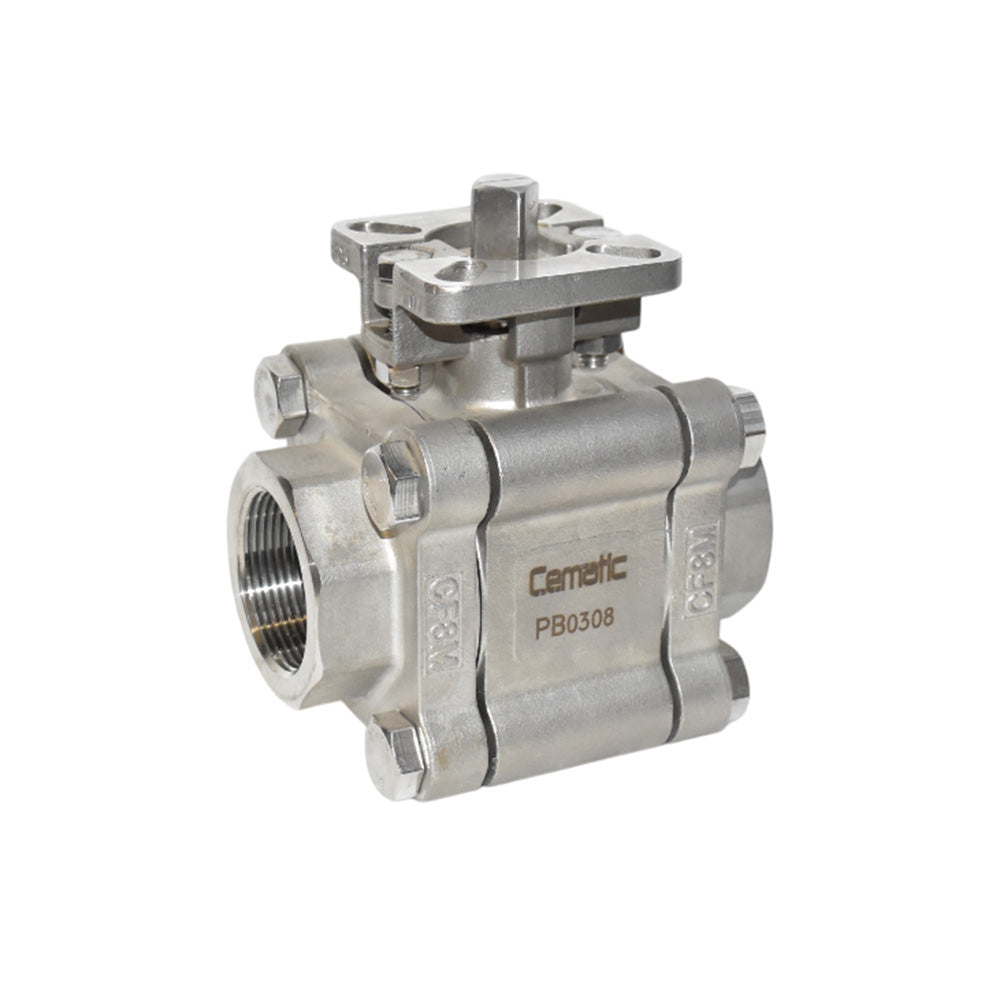

Válvula de Bola en Acero Inoxidable 316 — Alta Presión 3200 WOG (220 bar), Rosca NPT, Tres Piezas

La válvula de bola SS316 de 3,200 WOG es el componente de aislamiento para los servicios de mayor presión en diámetros pequeños: con una presión de trabajo de 3,200 psi (220 bar) a temperatura ambiente — más de tres veces la presión nominal de una válvula de bola roscada estándar PN64 — cubre los sistemas hidráulicos industriales de alta presión, los sistemas de gas comprimido a alta presión, los bancos de prueba hidrostáticos y cualquier aplicación donde las presiones superan significativamente el límite de las válvulas de bola convencionales.

El cuerpo de tres piezas en SS316 permite el desmontaje completo en campo para inspección y reemplazo de asientos sin retirar la válvula de la línea — una ventaja crítica en instalaciones de alta presión donde el acceso para mantenimiento es limitado. Stock disponible en ½" a 2"; diámetros hasta 4" fabricados bajo pedido.

3200 WOG — qué significa y por qué importa

El término WOG (Water, Oil, Gas — Agua, Aceite, Gas) es la denominación norteamericana de presión de trabajo para válvulas de bola roscadas. Una válvula marcada como 3,200 WOG soporta 3,200 psi de presión de trabajo con cualquiera de esos tres fluidos a temperatura ambiente (100 °F / 38 °C). La equivalencia en unidades métricas:

• 3,200 WOG = 220 bar = 22 MPa a temperatura ambiente
• Comparativo: una válvula de bola estándar PN64 soporta 64 bar — la válvula 3,200 WOG soporta 3.4 veces más presión
• Comparativo: una válvula bridada ANSI 300 soporta 51 bar — la válvula 3,200 WOG soporta 4.3 veces más presión

Esta mayor presión de trabajo se logra mediante un cuerpo de mayor espesor de pared, una esfera de mayor diámetro relativo al cuerpo y pernos de unión de mayor resistencia entre las tres piezas — todo en el mismo formato compacto de válvula roscada.

Diseño de tres piezas — mantenimiento en alta presión

El diseño de tres piezas es especialmente valioso en válvulas de alta presión donde el reemplazo completo de la válvula implica el trabajo con conexiones roscadas de alta presión y el riesgo de dañar los filetes al desmontar y remontar frecuentemente. Con el diseño de tres piezas:

• Los asientos desgastados se reemplazan abriendo el cuerpo central — sin tocar las conexiones roscadas de la tubería
• La esfera puede inspeccionarse visualmente para detectar rayaduras o daños que afecten el cierre hermético
• El empaque del vástago puede reemplazarse en campo si presenta fugas sin retirar la válvula del sistema
• Las tapas laterales permanecen roscadas a la tubería durante el mantenimiento — manteniendo la integridad de las conexiones de alta presión

Materiales de construcción

• Cuerpo: Tres piezas en acero inoxidable SS316 con mayor espesor de pared que los modelos estándar — diseñado específicamente para soportar 220 bar a temperatura ambiente
• Esfera: Acero inoxidable SS316 con acabado pulido a espejo — mayor diámetro relativo al cuerpo para mayor área de sellado bajo alta presión diferencial
• Asientos: PTFE virgen — mantiene el cierre hermético a las presiones de trabajo de 3,200 WOG. La carga sobre el asiento generada por la alta presión diferencial mejora el sellado en lugar de deteriorarlo
• Vástago: Acero inoxidable SS316 con empaque de PTFE y diseño anti-eyección — el vástago no puede ser expulsado por la presión interna en caso de falla del empaque, cumpliendo con los requerimientos de seguridad de válvulas de alta presión
• Conexión: Rosca cónica NPT (ANSI B1.20.1) — los filetes NPT cónicos proporcionan el sellado mecánico adecuado para alta presión con cinta PTFE o sellante de rosca
• Palanca: Acero inoxidable SS316 con bloqueo en posición abierta y cerrada
• Montura para actuador: ISO 5211 integrada

Especificaciones técnicas

• Tipo: Bola flotante de cuarto de vuelta
• Diseño del cuerpo: Tres piezas (three-piece body)
• Material del cuerpo: Acero inoxidable SS316
• Esfera: SS316 pulida
• Vástago: SS316 con diseño anti-eyección
• Asientos: PTFE virgen
• Empaque de vástago: PTFE
• Conexión: Rosca cónica NPT (ANSI B1.20.1)
• Diámetros en stock: ½" (DN15), ¾" (DN20), 1" (DN25), 1½" (DN40), 2" (DN50) — entrega inmediata
• Diámetros bajo pedido: 2½" (DN65), 3" (DN80), 4" (DN100) — tiempo de fabricación bajo consulta
• Presión de trabajo: 3,200 psi (220 bar / 22 MPa) a temperatura ambiente (38 °C)
• Reducción de presión con temperatura: La presión de trabajo se reduce a mayor temperatura — consultar tabla de presión-temperatura para el servicio específico
• Temperatura de operación: -20 °C a +180 °C con asiento PTFE
• Paso: Completo (Full Port)
• Montura para actuador: ISO 5211

Comparativa de presión — válvulas de bola SS316 roscadas Cematic

Instalación — sellar correctamente la rosca NPT a 220 bar

A presiones de 220 bar, el sellado de la rosca NPT es crítico — una junta deficiente a esta presión puede resultar en una fuga peligrosa. Recomendaciones específicas para la instalación a alta presión:

• Sellante de rosca líquido de alta resistencia: Para servicios a presiones superiores a 100 bar, el sellante de rosca líquido anaerobia (Loctite 567, Hernon 425 o equivalente) proporciona mayor resistencia a la presión que la cinta PTFE sola — el sellante endurece dentro de la rosca y crea una junta estructural. Verificar la compatibilidad del sellante con el fluido específico.
• Cinta PTFE de alta densidad: Si se usa cinta PTFE, aplicar mínimo 4–5 vueltas en el sentido de la rosca con tensión uniforme. La cinta PTFE estándar es suficiente para presiones hasta 150–160 bar — por encima de ese rango, el sellante líquido es preferible.
• Par de apriete verificado: No sobreapretar — los filetes NPT en SS316 pueden dañarse con par excesivo. El sellado correcto de la rosca NPT se logra con el par moderado especificado para cada diámetro, no con el par máximo posible.
• Prueba hidrostática antes de poner en servicio: En sistemas de alta presión, realizar siempre una prueba hidrostática a 1.5× la presión de trabajo (330 bar para este caso) antes de poner el sistema en servicio con el fluido real.

Compatibilidad química del SS316 a alta presión

• ✅ Gas natural y GLP a alta presión — gasoductos de alta presión, estaciones de compresión
• ✅ Nitrógeno, argón, helio y gases industriales a alta presión
• ✅ Hidrógeno a alta presión — sistemas de almacenamiento y distribución de H₂
• ✅ Agua a alta presión — sistemas hidrostáticos, limpieza por agua a presión, osmosis inversa de alta presión
• ✅ Aceites hidráulicos a alta presión — sistemas hidráulicos industriales
• ✅ Fluidos de corte y refrigeración en maquinaria de alta presión
• ✅ CO₂ supercrítico — extracción supercrítica, industria alimentaria de alta presión
• ⚠️ Vapor a alta presión: verificar tabla de presión-temperatura para la combinación específica de presión y temperatura
• ⚠️ Cloruros a alta temperatura y presión: riesgo de pitting acelerado en SS316 — consultar
• ❌ HF, ácidos concentrados: usar materiales especiales

Aplicaciones principales

• Sistemas hidráulicos industriales de alta presión: Aislamiento de circuitos hidráulicos en prensas, inyectoras, estampados y maquinaria de formado que opera a presiones de 100–220 bar. La bola SS316 3,200 WOG es el estándar para válvulas de aislamiento en sistemas hidráulicos donde el fluido es aceite con trazas de agua o donde se requiere inoxidable por razones de higiene o contaminación.
• Gas comprimido a alta presión: Aislamiento en sistemas de distribución de nitrógeno, argón, CO₂ y otros gases comprimidos en cilindros y manifolds de alta presión en laboratorios, plantas de proceso y sistemas de seguridad. La válvula 3,200 WOG cubre las presiones típicas de los cilindros de gas industrial (150–200 bar).
• Bancos de prueba hidrostática: Válvulas de aislamiento y control en bancos de prueba de tubería, válvulas, recipientes a presión y componentes mecánicos. Los bancos de prueba operan típicamente a 1.5× la presión nominal del componente probado — para probar componentes ANSI 600 (102 bar), el banco opera a ~150 bar, dentro del rango de la válvula 3,200 WOG.
• Hidrógeno a alta presión: Los sistemas de almacenamiento y distribución de hidrógeno para vehículos de celda de combustible y plantas de producción operan a 350 o 700 bar — en los circuitos secundarios y de servicio a presiones de hasta 200 bar, la válvula SS316 3,200 WOG cubre el servicio con la precaución de verificar la compatibilidad del PTFE con hidrógeno a la presión específica.
• Osmosis inversa de alta presión: Los sistemas de osmosis inversa para agua de mar operan a presiones de 55–80 bar — dentro del rango de la válvula 3,200 WOG. Para estos sistemas, el SS316 resiste el agua de mar y el PTFE cubre la temperatura de operación.
• Industria química — reactores a presión: Aislamiento de líneas de proceso en reactores de alta presión (síntesis de amoníaco, hidrogenación catalítica, polimerización a presión) donde las líneas de servicio y muestreo operan a presiones elevadas.
• CO₂ supercrítico: Sistemas de extracción supercrítica en industria alimentaria (descafeinado, extracción de aceites esenciales) y farmacéutica que operan a presiones de 80–200 bar. El CO₂ supercrítico requiere SS316 y asiento PTFE — ambos compatibles en este producto.

Para la gama completa de válvulas de bola SS316 roscadas, ver categoría de válvulas de bola rosca NPT →
