Válvulas para Industria Alimentaria y de Bebidas — Inocuidad, Higiene y Control de Proceso en Cada Etapa

La industria alimentaria y de bebidas es uno de los sectores más exigentes en cuanto a la selección de componentes de proceso. Una válvula inadecuada no solo genera paros de mantenimiento — puede comprometer la inocuidad del producto, provocar una alerta sanitaria, generar pérdidas de lote completo o desencadenar consecuencias regulatorias ante COFEPRIS, FDA o las normas de certificación de exportación. En Cematic suministramos válvulas diseñadas específicamente para el contacto con alimentos, bebidas y sus materias primas: acero inoxidable 316L como material estándar, superficies pulidas a espejo Ra ≤ 0.8 µm sin rugosidades donde los microorganismos puedan adherirse, y elastómeros aprobados FDA en todos los sellos en contacto con el producto.

Atendemos plantas de lácteos, bebidas, cerveza, jugos, aceites vegetales, salsas y condimentos, agua purificada, azúcar y confitería, conservas y enlatados, y cualquier proceso donde el fluido en la tubería sea un alimento o un insumo para su producción.

Los tres principios del diseño higiénico aplicados a válvulas

El diseño higiénico no es solo un estándar estético — es un conjunto de principios de ingeniería que determinan si una válvula puede limpiarse de forma confiable entre lotes:

• Principio 1 — Sin zonas muertas: Cualquier cavidad, ángulo recto, rosca interna o espacio donde el fluido pueda estancarse y no ser alcanzado por el flujo de limpieza CIP es un foco potencial de contaminación biológica. Las válvulas higiénicas se diseñan con cuerpos autodrenantes, radios internos mínimos de 3 mm y ausencia de roscas internas en contacto con el producto.
• Principio 2 — Superficie interior lisa: La rugosidad superficial Ra ≤ 0.8 µm (el equivalente a un acabado espejo) impide la adhesión de proteínas, grasas y microorganismos a la superficie metálica. Por encima de Ra 1.6 µm, la adhesión bacteriana aumenta exponencialmente. Las válvulas estándar de proceso tienen rugosidades Ra 3.2–6.3 µm — inaceptables para contacto alimentario.
• Principio 3 — Desmontaje rápido y acceso total para inspección: Las conexiones Tri-Clamp permiten desmontar completamente la válvula en segundos sin herramientas especiales para inspección visual y limpieza manual cuando el CIP no es suficiente. Ninguna parte de la válvula en contacto con el producto debe ser inaccesible para inspección.

Normativas y certificaciones que debe cumplir su válvula alimentaria

• FDA 21 CFR 177 y 182: La Administración de Alimentos y Medicamentos de EE. UU. establece qué materiales poliméricos (elastómeros, plásticos) son aptos para contacto con alimentos. Los asientos y juntas de nuestras válvulas alimentarias son conformes a los capítulos aplicables del CFR — documentación disponible por solicitud.
• Normas 3-A Sanitary Standards: El estándar norteamericano de referencia para equipos en contacto con lácteos y alimentos. Define rugosidades superficiales máximas (Ra ≤ 0.8 µm para superficies en contacto con producto), radios mínimos de esquinas internas, materiales aceptados y procedimientos de verificación. Ampliamente requerido por plantas exportadoras a EE. UU. y Canadá.
• EHEDG (European Hygienic Engineering & Design Group): La referencia europea equivalente a 3-A, aplicada en plantas mexicanas y latinoamericanas que exportan a Europa o que operan bajo estándares de cadenas de retail europeas (Lidl, Aldi, EDEKA).
• NOM-251-SSA1-2009: La norma mexicana de COFEPRIS que establece las Buenas Prácticas de Higiene para establecimientos de alimentos. Exige que los equipos y superficies en contacto con alimentos sean de materiales inertes, no porosos, no absorbentes y fácilmente lavables — criterios que las válvulas higiénicas cumplen por diseño.
• FSMA (Food Safety Modernization Act): Aplicable a plantas que exportan a EE. UU. La FSMA exige controles preventivos documentados de contaminación en todos los puntos del proceso — incluyendo la selección de materiales de equipos en contacto con alimentos.

Tipos de válvulas higiénicas para industria alimentaria

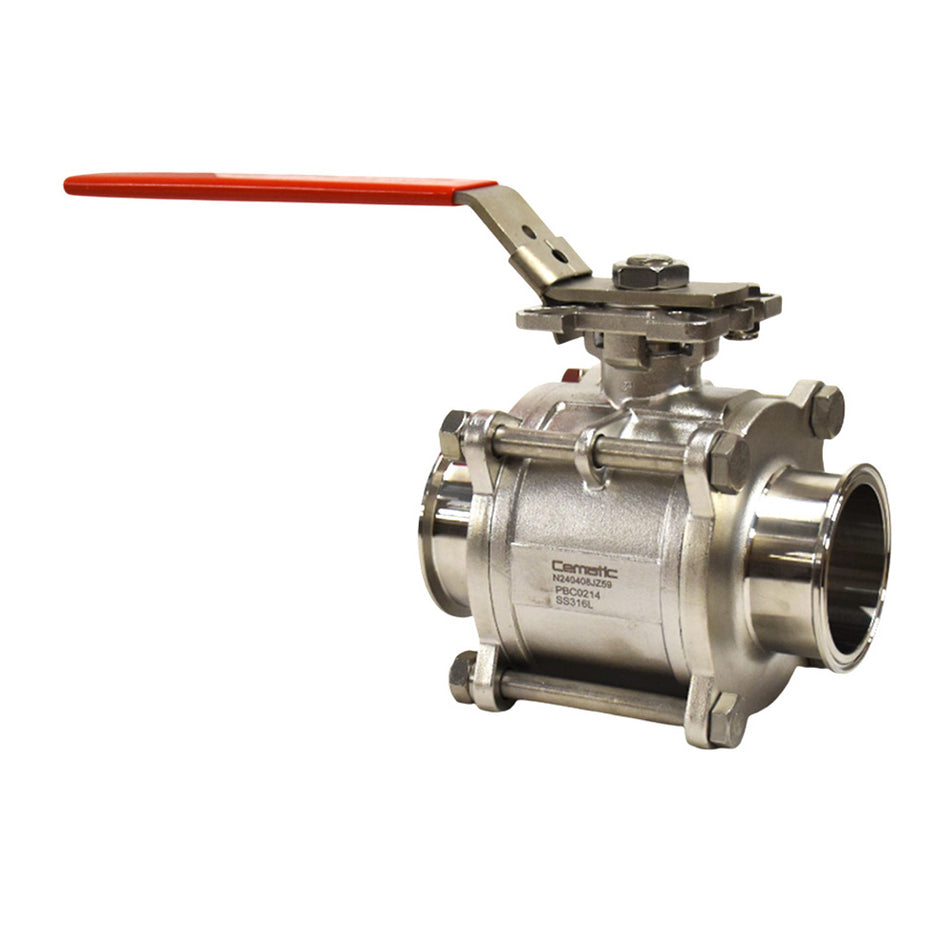

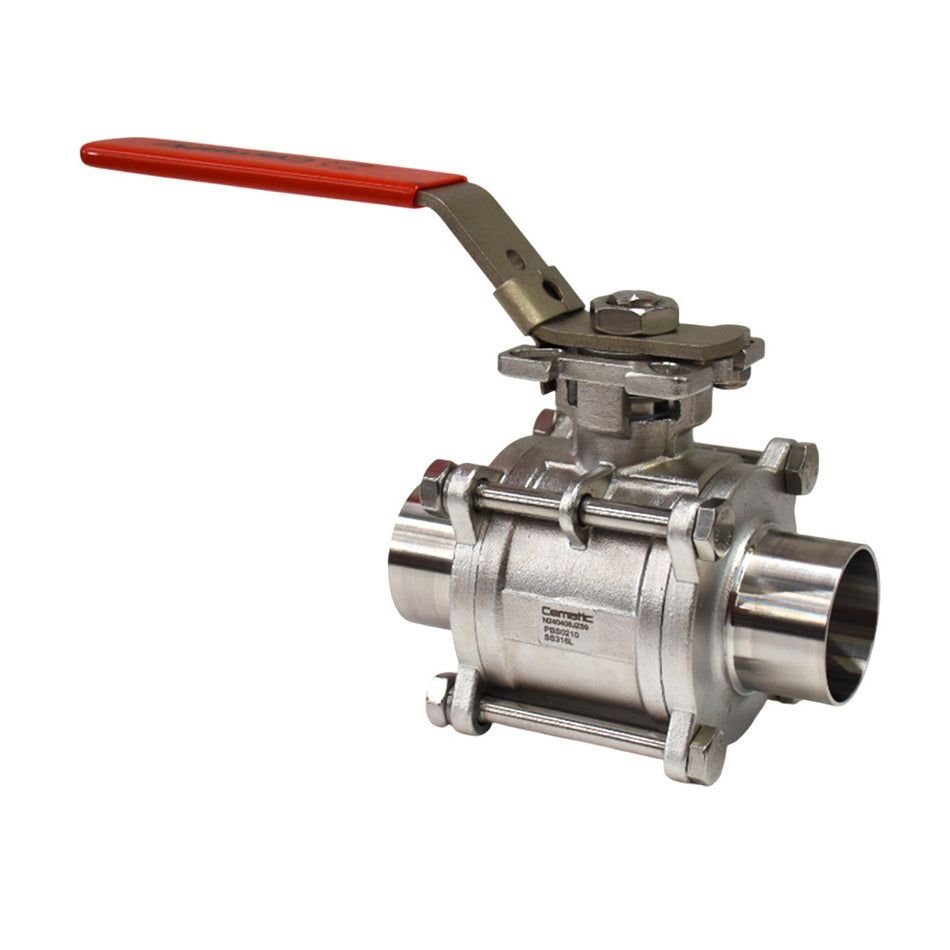

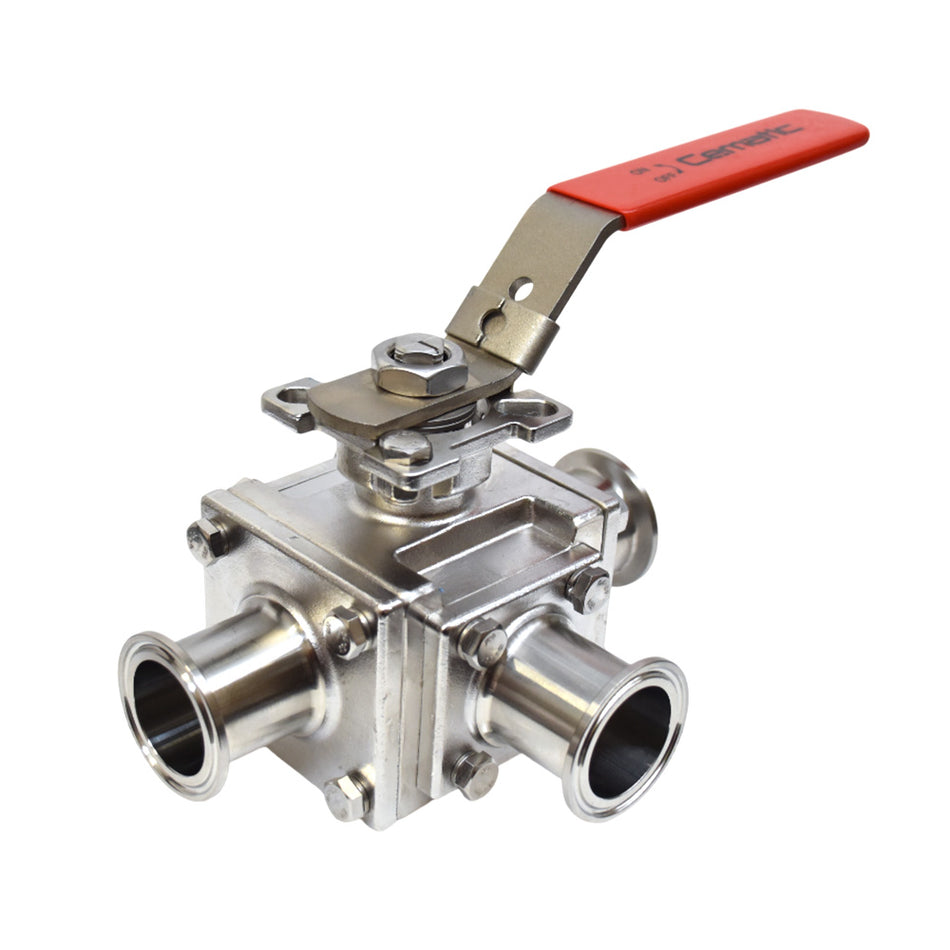

Válvula de Bola Higiénica

El tipo más versátil de la familia alimentaria. Cierre hermético ON/OFF en ¼ de vuelta, cuerpo en SS316L pulido, esfera pulida a espejo, asientos de PTFE o silicona FDA. Puerto completo sin restricción de caudal. Disponible en versión True Union (unión americana) para desmontaje y mantenimiento sin cortar tubería, y en versión soldable BW para sistemas totalmente cerrados. Compatible con CIP y SIP hasta 134 °C con asientos de silicona de alta temperatura.

• Conexiones: Clamp Tri-Clamp, soldable BW, roscada DIN 11851
• Diámetros: DN10 a DN100 (⅜" a 4")
• Aplicaciones: Transferencia de producto, aislamiento de líneas, válvulas de muestreo, control de ingredientes en formulación, líneas de CIP

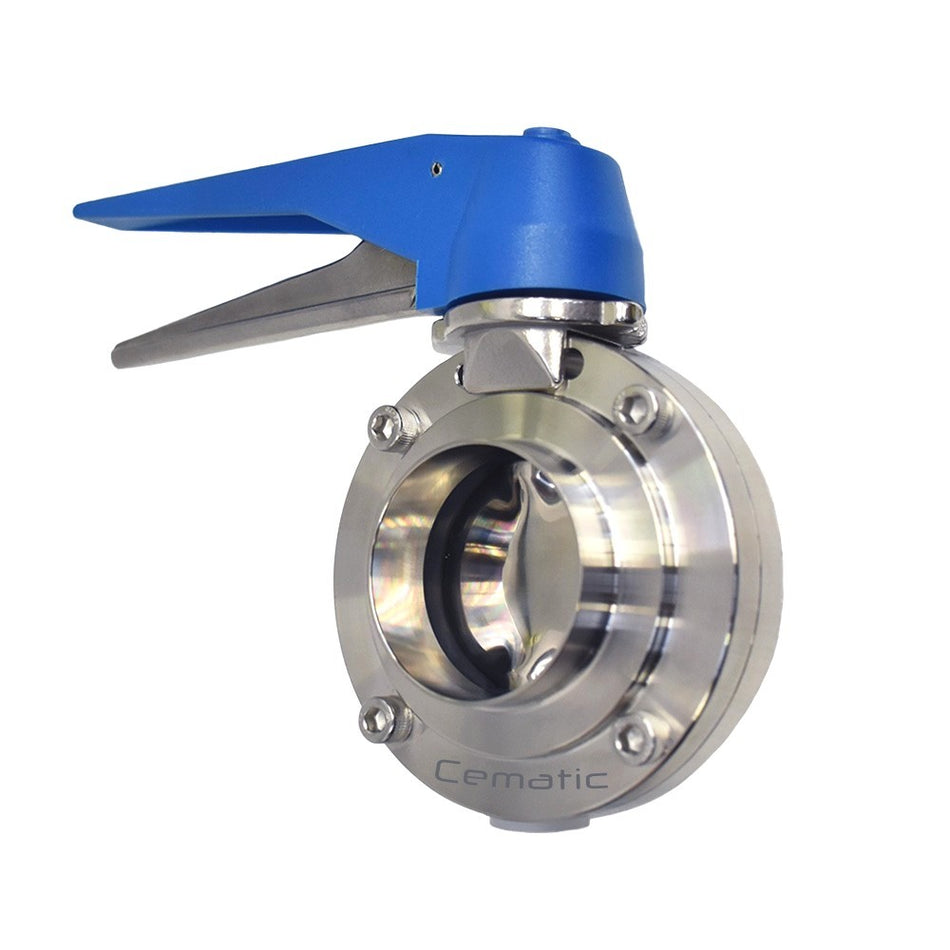

Válvula de Mariposa Higiénica

La solución de mayor caudal y menor caída de presión para líneas de gran diámetro en plantas de beverages, lácteos y cervecería. Cuerpo wafer en SS316L con recubrimiento interior de EPDM o silicona, disco en SS316 pulido. La opción más económica por DN cuando el diámetro supera DN80. Compatible con actuador neumático para secuencias de llenado y vaciado automatizadas. Asiento reemplazable en campo sin desmontar la válvula de la tubería.

• Diámetros: DN50 a DN300 (2" a 12")
• Aplicaciones: Tanques de fermentación (cerveza, vino), silos de ingredientes líquidos, sistemas de distribución de producto terminado, retorno CIP de gran caudal

Válvula de Diafragma Sanitaria

La válvula de mayor inocuidad de la familia: el diafragma de EPDM, silicona o PTFE separa completamente el mecanismo de operación (vástago, empaque, bonete) del fluido de proceso. Sin contacto entre piezas mecánicas móviles y el producto, sin retención de fluido en el mecanismo, sin fuga posible hacia el exterior. El cuerpo es autodrenante por diseño con ángulo en el fondo para vaciado completo. Preferida en líneas asépticas, pasteurización y procesos donde la contaminación cruzada entre el mecanismo y el producto es inaceptable.

• Materiales de diafragma: EPDM (agua caliente, vapor, álcalis), PTFE (ácidos de limpieza, jugos cítricos, productos con pH bajo), silicona (aplicaciones de alta pureza con requisitos FDA)
• Aplicaciones: Líneas asépticas, dosificación de ingredientes críticos, sistemas de fermentación, llenado aséptico de envases, procesos con limpieza frecuente por lote

Válvula de Asiento Simple Higiénica

Válvula de control lineal con disco de obturación sobre asiento cónico. La cámara de fuga visible entre el disco y el asiento permite detectar fugas sin desmontar la válvula — un requisito de calidad en plantas con múltiples productos donde la contaminación cruzada debe ser detectable. Usada en puntos de mezcla, desvío de producto y llenado de unidades de embalaje.

• Aplicaciones: Plantas de lácteos (leche, crema, yogur), bebidas de jugo, líneas de llenado de botellas y tetrapack, mezcladoras de ingredientes

Válvula de Doble Asiento Higiénica (Mix-Proof)

La solución más avanzada para plantas con múltiples productos o donde el CIP debe circular mientras el proceso continúa en otras líneas. Dos discos de cierre independientes con cámara de drenaje entre ellos: si alguno de los dos asientos falla, el fluido drena a la atmósfera a través de la cámara central — nunca pasa al otro lado de la válvula. Garantiza cero contaminación cruzada entre producto y soluciones CIP en el mismo punto de la tubería simultáneamente.

• Aplicaciones: Plantas de bebidas con múltiples sabores o productos en la misma línea, industria láctea con productos diferenciados (leche entera, descremada, saborizada), cervecería con múltiples variedades, plantas de jugos con diferentes concentraciones

Procesos de la industria alimentaria y la válvula correcta para cada uno

Recepción y almacenamiento de materias primas líquidas

Leche cruda, jugos, aceites, melazas y otros ingredientes líquidos llegan a la planta y se transfieren a tanques de almacenamiento mediante bombas y válvulas. En esta etapa se requieren válvulas de bola o mariposa en SS316L de gran diámetro, con conexiones clamp para inspección periódica. La válvula de bola True Union facilita el mantenimiento de las líneas de recepción sin parar toda la instalación.

Pasteurización y tratamiento térmico

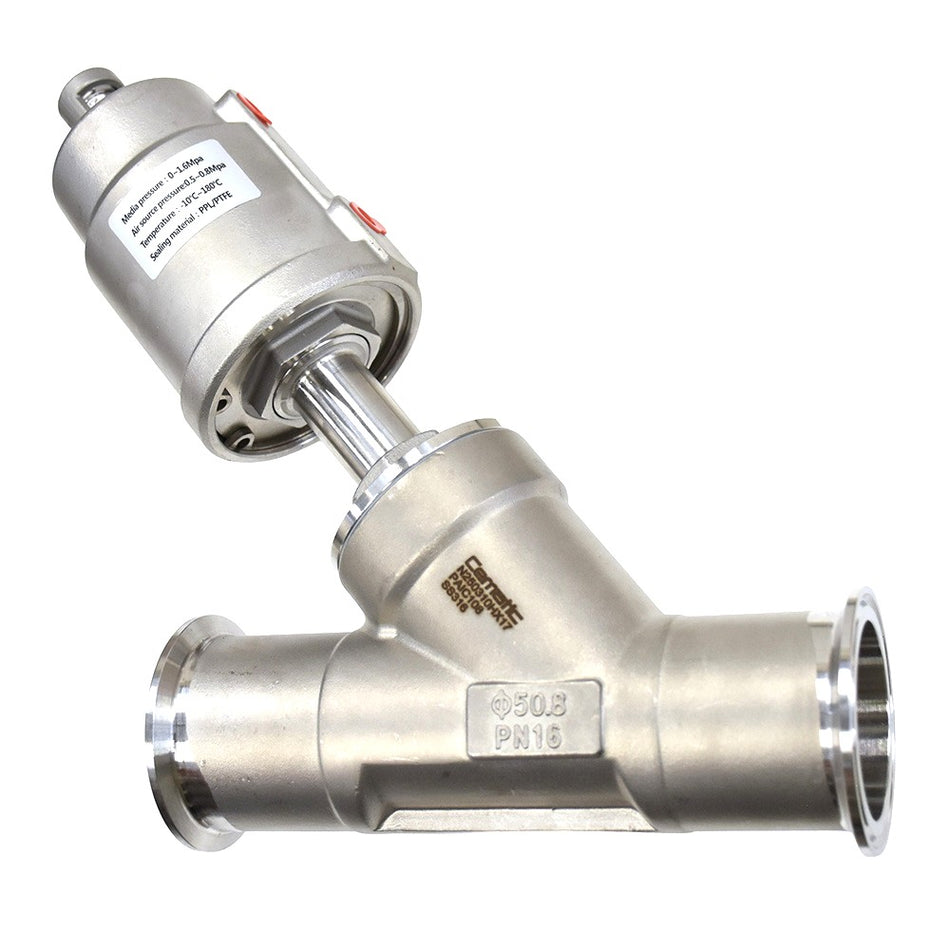

Las válvulas en sistemas de pasteurización (HTST, UHT) operan con leche, jugos y bebidas a temperaturas de 72 °C a 135 °C y deben resistir ciclos continuos de vapor de limpieza SIP a 121–134 °C. La válvula de asiento inclinado higiénica en SS316 con EPDM o PTFE es la más adecuada para estos servicios por su capacidad de millones de ciclos y su diseño autodrenante. Los actuadores neumáticos garantizan la velocidad de respuesta requerida por los PLCs de los pasteurizadores.

Fermentación (cerveza, vino, yogur, probióticos)

Los tanques de fermentación requieren válvulas de mariposa higiénicas en los puertos de entrada y salida, válvulas de muestreo en SS316L para extracción aséptica de muestras sin contaminar el lote, y válvulas de aireación y dosificación de nutrientes. El diseño sin zonas muertas es crítico en fermentación — cualquier retención de producto puede convertirse en foco de contaminación que arruine el lote completo.

Llenado y envasado

Las llenadoras de alta velocidad (rotativas, lineales) requieren válvulas de asiento higiénicas o de diafragma con tiempos de respuesta de milisegundos para dosificación precisa de volumen. La válvula de bola higiénica eléctrica con señal 4–20 mA permite control proporcional del volumen dosificado en sistemas de llenado gravimétrico. La estanqueidad total en posición cerrada es obligatoria para evitar goteo entre unidades de envasado.

Limpieza CIP y Esterilización SIP

Los sistemas CIP (Clean-In-Place) hacen circular soluciones de soda cáustica, ácido nítrico y desinfectantes a través de la línea de proceso sin desmontar la instalación. Todas las válvulas del circuito deben soportar estas soluciones en su interior — los asientos de EPDM son resistentes a la soda cáustica (NaOH) y al ácido nítrico (HNO₃) en las concentraciones típicas de CIP (1–3%). El SIP (Steam-In-Place) usa vapor a 121–134 °C para esterilizar la línea completa — las válvulas deben resistir esta temperatura sin deformación ni pérdida de sello. La compatibilidad con CIP/SIP no es opcional en la industria alimentaria — es el estándar mínimo de higiene.

Dosificación de aditivos e ingredientes

Colorantes, saborizantes, conservadores, vitaminas y otros aditivos se dosifican en pequeñas cantidades con alta precisión. Las válvulas de diafragma en miniatura (DN10–DN25) o las válvulas de bola de pequeño diámetro con actuador neumático son las preferidas para dosificación exacta. El material del diafragma o asiento debe ser compatible con el aditivo específico — algunos colorantes y ácidos de fruta requieren PTFE en lugar de EPDM.

Guía de compatibilidad química rápida para industria alimentaria

• Leche y derivados lácteos: EPDM o silicona para asientos y juntas. Temperatura CIP hasta 85 °C con EPDM; hasta 120 °C con silicona.
• Jugos cítricos y productos ácidos (pH < 4.5): PTFE para asientos; EPDM puede degradarse con ácidos cítrico y ascórbico concentrados en contacto prolongado.
• Aceites vegetales y grasas: EPDM resistente a la mayoría de aceites vegetales; verificar con aceites esenciales concentrados.
• Bebidas carbonatadas y cervezas: EPDM estándar. Resistente a CO₂ y a los ácidos orgánicos de fermentación (láctico, acético).
• Soda cáustica CIP (NaOH 1–3%): EPDM excelente. PTFE también compatible. NBR no compatible.
• Ácido nítrico CIP (HNO₃ 0.5–2%): EPDM compatible a concentraciones de limpieza. PTFE compatible. NBR no compatible.
• Peróxido de hidrógeno (H₂O₂) para esterilización aséptica: PTFE obligatorio. EPDM y silicona se degradan con H₂O₂ concentrado.
• Alcohol etílico (EtOH) para desinfección: EPDM compatible hasta 70%. PTFE compatible a cualquier concentración.

Automatización en plantas alimentarias — seguridad e integración

La automatización de válvulas en plantas alimentarias tiene requerimientos adicionales respecto a otras industrias:

• Materiales del actuador en contacto con el ambiente de proceso: Los actuadores en zonas de proceso alimentario están expuestos a agua, vapor, soluciones de limpieza y humedad elevada. Se requiere IP67 como mínimo — preferiblemente IP69K para resistir la limpieza a presión con agua caliente.
• Superficies del actuador sin retención de agua: Los actuadores con cavidades superiores donde el agua estancada puede acumular microorganismos no son aceptables en zonas de proceso de alto riesgo. Los actuadores con diseño de drenaje por gravedad o cubiertos con capucha sanitaria son los correctos.
• Integración con controladores de receta (Batch Control): Los PLCs de plantas alimentarias operan por receta — cada lote tiene una secuencia predefinida de apertura y cierre de válvulas. Los actuadores con señal 24 VDC o 4–20 mA se integran directamente con los controladores Allen-Bradley, Siemens y Rockwell más usados en México.
• Trazabilidad de materiales: Plantas certificadas ISO 22000, HACCP o BRC requieren documentación de los materiales de todos los componentes en contacto con el alimento — certificados de material (MTR), conformidad FDA y fichas de datos de elastómeros disponibles por solicitud en Cematic.

Sectores de la industria alimentaria que atendemos

• Lácteos: Pasteurizadoras, homogeneizadoras, UHT, líneas de yogur, queso y mantequilla, sistemas CIP de alta frecuencia
• Bebidas y refrescos: Plantas de jugos, néctares, bebidas carbonatadas, agua purificada, bebidas energéticas y deportivas
• Cerveza y bebidas alcohólicas: Tanques de fermentación, filtración, carbonatación, llenado de botellas y latas
• Aceites y grasas vegetales: Refinación, blanqueo, desodorización y llenado de aceites comestibles
• Azúcar, confitería y chocolatería: Manejo de mieles, jarabes, coberturas y masas de alta viscosidad
• Salsas, condimentos y aderezos: Mezclado, pasteurización y llenado de productos de pH bajo
• Conservas y procesados: Esterilización, llenado en caliente y sistemas de vacío
• Ingredientes y aditivos alimentarios: Dosificación de colorantes, saborizantes, conservadores y vitaminas

¿Por qué elegir Cematic para sus válvulas de industria alimentaria?

Contamos con experiencia comprobada suministrando válvulas higiénicas a plantas alimentarias y de bebidas en México. Suministramos con documentación técnica completa: certificados de material SS316L, fichas de conformidad de elastómeros con FDA 21 CFR, declaraciones de conformidad 3-A y EHEDG por solicitud. Asesoramos en la selección del tipo de válvula, material de asiento y nivel de automatización correcto para cada etapa de su proceso y normativa aplicable (COFEPRIS, FDA, FSMA, HACCP, ISO 22000, BRC). Cotización técnica el mismo día hábil. Envíos a toda la república mexicana. Contáctenos por WhatsApp o a ventas@cematic.com.
