Válvula Check de Columpio Anticorrosiva — Tipo Wafer, Cuerpo WCB Interior PFA, Horizontal y Vertical

La válvula check de columpio anticorrosiva tipo wafer es el componente de retención para fluidos corrosivos extremos que ofrece la mayor versatilidad de instalación: a diferencia de la válvula check de bola por gravedad que requiere instalación vertical obligatoria, la check de columpio wafer funciona correctamente en tuberías horizontales y verticales con flujo hacia arriba. Su diseño wafer — sin bridas propias, instalada directamente entre las bridas de la tubería — la hace la más compacta y ligera de la familia de check anticorrosivas, ocupando el mínimo espacio axial en la línea.

El cuerpo y el disco están fabricados en WCB con revestimiento interior de PFA continuo — ninguna superficie metálica queda expuesta al fluido. El disco tipo columpio se abre con el paso del fluido en la dirección correcta y cierra automáticamente cuando el flujo se detiene o intenta regresar, sin resorte ni mecanismo externo — solo el peso del disco y la contrapresión del fluido generan el cierre.

Columpio wafer vs. check de bola anticorrosiva — cuándo elegir cada una

Ambas válvulas manejan fluidos corrosivos extremos con revestimiento PFA, pero tienen diferencias operativas críticas:

Principio de funcionamiento — columpio sin resorte

El disco de la válvula check de columpio está articulado sobre una bisagra en la parte superior del cuerpo. Funciona en dos estados:

• Flujo en dirección correcta — disco abierto: La presión del fluido empuja el disco hacia atrás rotándolo sobre la bisagra hasta la posición abierta. El disco permanece abierto mientras el flujo mantiene su dirección y velocidad — sin ningún componente activo que lo mantenga abierto.
• Flujo detenido o contrapresión — disco cerrado: Al detenerse el flujo o al generarse contrapresión, el disco cae por su propio peso y la contrapresión lo empuja de regreso contra el asiento del cuerpo, sellando el paso. El cierre es silencioso y sin impacto brusco — la velocidad de cierre es modulada por el peso del disco y la geometría de la bisagra.

Sin resorte: La ausencia de resorte elimina el componente más susceptible a la corrosión y la fatiga en las check convencionales. En fluidos agresivos que atacarían un resorte metálico de acero inoxidable en semanas o meses, la check de columpio sin resorte proporciona una vida útil significativamente mayor.

Construcción wafer — ventajas de instalación

El formato wafer es el mismo concepto que la válvula de mariposa wafer: la válvula se instala comprimida entre las dos bridas de la tubería, sujeta por los pernos de unión de bridas. No tiene bridas propias — el cuerpo de la válvula es el elemento de conexión. Las ventajas concretas en instalaciones de química agresiva:

• Mínimo espacio axial: La dimensión cara a cara del wafer es la más corta de todos los tipos de check — ideal en instalaciones con espacio limitado entre equipos
• Menor peso: Sin bridas propias, el wafer pesa significativamente menos que la check bridada equivalente — ventaja en instalaciones aéreas o en estructuras con limitación de carga
• Menos conexiones bridadas: Al instalarse entre las bridas existentes de la tubería, no añade conexiones adicionales a la línea — cada conexión bridada en una línea de ácido agresivo es un punto potencial de fuga
• Menor costo de instalación: Sin bridas propias que atornillar — el wafer se instala en minutos entre las bridas de la tubería con los pernos existentes

Componentes de la válvula

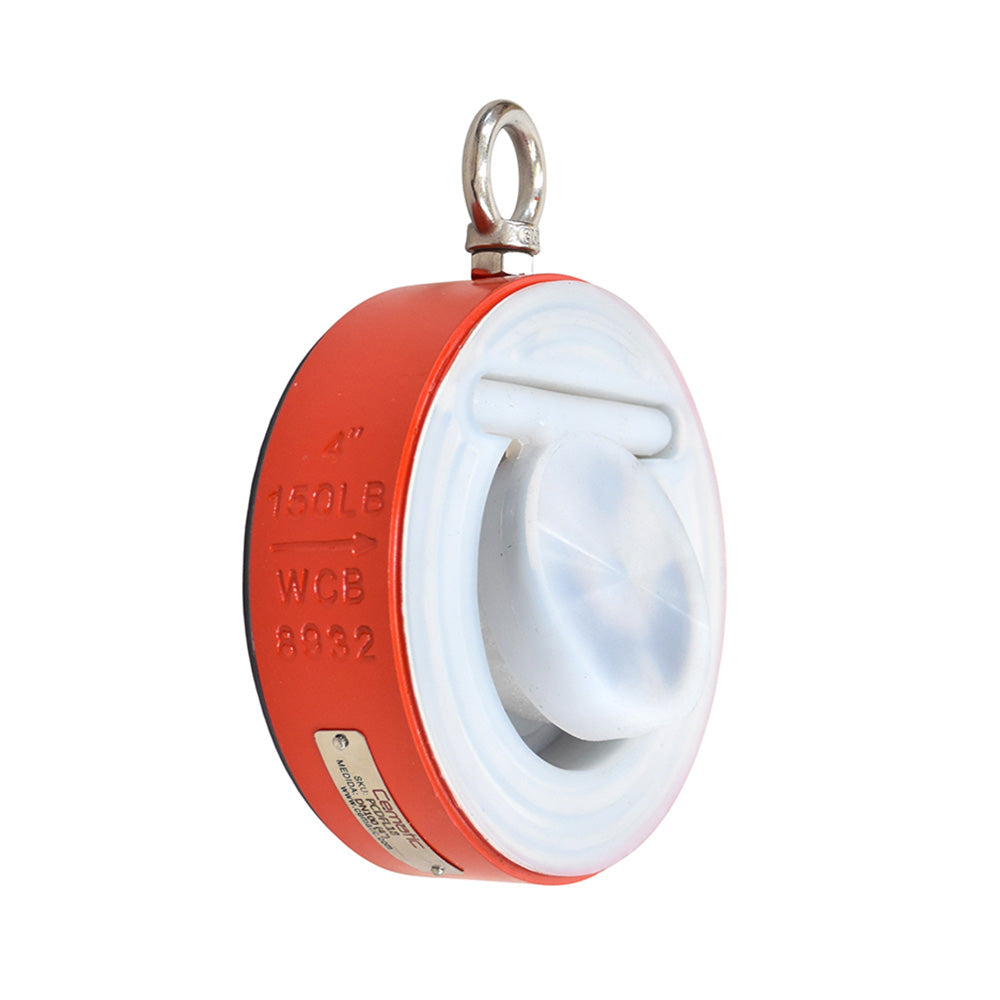

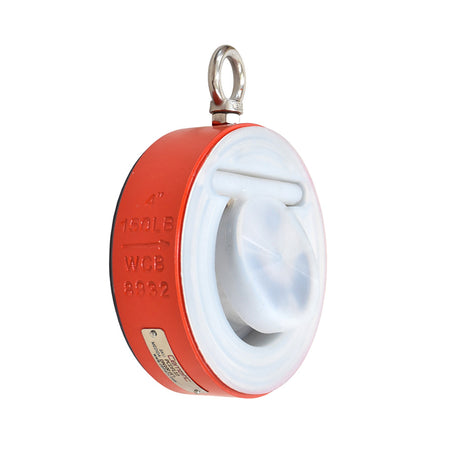

Cuerpo y disco revestidos de PFA — ninguna superficie metálica expuesta al fluido en ninguna posición de apertura ni cierre.

Especificaciones técnicas

• Tipo: Check de columpio (swing check) wafer — instalación entre bridas
• Norma de diseño: ASME B16.34
• Face to face: ASME B16.10
• Bridas: Clase 150LB
• Inspección y pruebas: API 598
• Material del cuerpo: A216 WCB + revestimiento PFA
• Material del disco: A216 WCB + revestimiento PFA
• Revestimiento interior: PFA
• Pernos: A193 B7
• Diámetros nominales en stock: ½", ¾", 1", 1¼", 1½", 2", 2½", 3", 4"
• Diámetros bajo pedido: 5", 6", 8", 10", 12", 14"
• Presión de trabajo: PN16 (232 psi / 16 bar)
• Temperatura de trabajo: -20 °C a +200 °C — verificar concentración y temperatura del fluido específico
• Instalación: Horizontal o vertical con flujo ascendente
• Cierre: Por peso del disco y contrapresión — sin resorte
• Capacidad de vacío: Hasta 0.1 mbar según curva presión-temperatura

Curva presión-temperatura

Valores aproximados según curva de ficha técnica. Verificar la curva oficial para el diseño final.

Compatibilidad química

• ✅ Ácido clorhídrico HCl — cualquier concentración
• ✅ Ácido nítrico HNO₃ — incluyendo concentrado
• ✅ Ácido fluorhídrico HF — cualquier concentración
• ✅ Cloro líquido Cl₂
• ✅ Ácido sulfúrico H₂SO₄ — incluyendo concentrado
• ✅ Hipoclorito de sodio NaClO
• ✅ Álcalis concentrados (NaOH, KOH)
• ✅ Solventes orgánicos agresivos
• ✅ Fluidos de alta pureza — sin lixiviación metálica
• ⚠️ Fluidos con partículas sólidas: la check de bola PFA es más adecuada — las partículas pueden impedir el cierre hermético del disco columpio
• ⚠️ Verificar siempre concentración y temperatura específica del proceso

Aplicaciones principales

• Prevención de reflujo en líneas horizontales de ácidos: La aplicación más frecuente y el diferenciador principal respecto a la check de bola. Cualquier línea horizontal de proceso con HF, H₂SO₄, HCl, HNO₃ o ClO₂ que requiera retención sin reflujo — la check de columpio wafer PFA es la primera opción por su compatibilidad con instalación horizontal.
• Protección de bombas en líneas corrosivas: Instalada en la descarga de bombas que manejan fluidos corrosivos, la check de columpio previene el retorno del ácido agresivo hacia la bomba cuando se detiene — protegiendo los sellos y los componentes internos de la bomba del golpe de ariete de retorno.
• Industria química y petroquímica: Retención en líneas de transporte, dosificación y recirculación de ácidos minerales, álcalis fuertes y solventes agresivos. El formato wafer minimiza el número de conexiones bridadas en la línea — crítico en instalaciones de ácidos donde cada junta es un punto potencial de fuga.
• Minería — lixiviación ácida y SX-EW: Retención en circuitos de lixiviación con H₂SO₄ y en líneas de electrolito de electrodeposición de cobre. El formato wafer es especialmente valorado en estas instalaciones donde el espacio entre equipos es limitado y el peso de los componentes en estructuras metálicas es relevante.
• Tratamiento de agua — dosificación de reactivos agresivos: Retención en líneas de dosificación de cloro líquido, hipoclorito concentrado y ácidos de ajuste de pH. La instalación horizontal es posible — ventaja en plantas donde las líneas de dosificación corren en colectores horizontales.
• Farmacéutica y semiconductores: Prevención de contaminación cruzada entre líneas de fluidos agresivos de proceso. El PFA no libera extractables al fluido — esencial en procesos de alta pureza donde la contaminación metálica es inaceptable.
• Circuitos de protección y seguridad: Prevención de mezcla indeseada entre dos líneas de reactivos incompatibles — si ambas líneas convergen en un punto, la check anticorrosiva en cada línea garantiza que ningún reactivo puede fluir en retroceso hacia la línea del reactivo incompatible.
