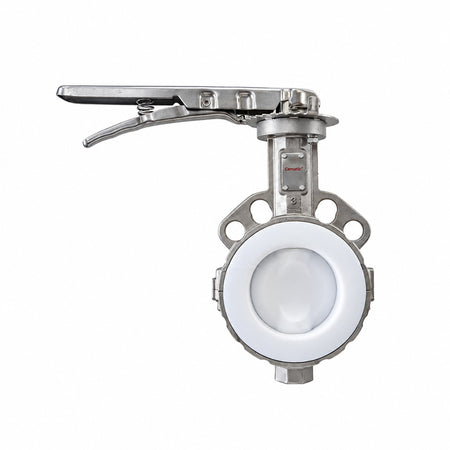

Válvula de Mariposa Wafer SS316 — Disco con Recubrimiento PTFE y Asiento PTFE para Máxima Protección Química
Esta válvula de mariposa wafer en acero inoxidable 316 lleva la protección química un paso más allá de la versión con disco SS316 estándar: el disco cuenta con un recubrimiento de PTFE sobre toda su superficie, eliminando completamente el contacto entre el metal del disco y el fluido de proceso. En posición abierta, el disco es el único componente que permanece dentro del flujo — con recubrimiento PTFE, ninguna parte metálica queda expuesta al fluido, independientemente del nivel de agresividad química.
La combinación de cuerpo SS316, disco SS316 recubierto de PTFE y asiento de PTFE hace de esta válvula la opción correcta cuando el fluido es suficientemente agresivo para atacar el SS316 del disco en servicio continuo, pero no requiere el nivel de protección de una válvula anticorrosiva con liner PFA completo.
Materiales de construcción
- Cuerpo: Acero inoxidable CF8M (equivalente fundido SS316)
- Disco: Acero inoxidable SS316 con recubrimiento de PTFE en toda la superficie — sin contacto metal-fluido en ninguna posición de apertura
- Asiento: PTFE — sella perimetralmente con el disco recubierto al cerrar
- Eje / vástago: Acero inoxidable SS316 con retenes de PTFE
Especificaciones técnicas
- Tipo de montaje: Wafer — entre bridas DIN PN10/16 o ANSI 150
- Presión nominal: PN10 / PN16
- Temperatura de operación: -20 °C a +150 °C
- Diámetros disponibles: DN50 (2") a DN600 (24")
- Norma de diseño: EN 593
- Interface para actuador: ISO 5211
¿Cuándo especificar disco con recubrimiento PTFE en lugar de disco SS316 estándar?
El disco SS316 sin recubrimiento resiste la corrosión de la mayoría de fluidos acuosos. El disco con recubrimiento PTFE es la opción correcta cuando:
- El fluido contiene concentraciones de cloruros que generarían pitting en el SS316 del disco con el tiempo (agua de mar a temperatura elevada, salmueras concentradas)
- El fluido es un ácido de concentración moderada-alta donde el SS316 mostraría corrosión generalizada en contacto prolongado
- Se requiere cero contaminación metálica del fluido — el recubrimiento PTFE garantiza que ningún ion metálico del disco contamina el proceso
- El fluido es un oxidante moderado que atacaría el SS316 del disco en ciclos continuos de apertura y cierre
Comparativa de las tres variantes de mariposa SS316
| Variante | Disco | Asiento | Mejor para |
|---|---|---|---|
| SS316 + EPDM | SS316 sin recubrimiento | EPDM | Agua, HVAC, servicios generales |
| SS316 + PTFE disco estándar | SS316 sin recubrimiento | PTFE | Ácidos y álcalis diluidos, mayor temperatura |
| SS316 + PTFE disco recubierto ← Este producto | SS316 recubierto PTFE | PTFE | Fluidos que atacan el SS316 del disco — cloruros altos, ácidos moderados, cero contaminación metálica |
Fluidos compatibles
- ✅ Ácido sulfúrico H₂SO₄ hasta 40%
- ✅ Ácido clorhídrico HCl hasta 30%
- ✅ Ácido nítrico HNO₃ hasta 30%
- ✅ Agua de mar y salmueras concentradas
- ✅ Hipoclorito de sodio NaClO hasta 15%
- ✅ Cloruro férrico FeCl₃ — cualquier concentración
- ✅ NaOH hasta 40%
- ✅ Agua purificada y desmineralizada sin contaminación metálica
- ✅ Soluciones de tratamiento de agua con oxidantes moderados
- ⚠️ Para HF, H₂SO₄ >70%, ClO₂ concentrado: usar válvula anticorrosiva PFA →
Versiones de operación disponibles

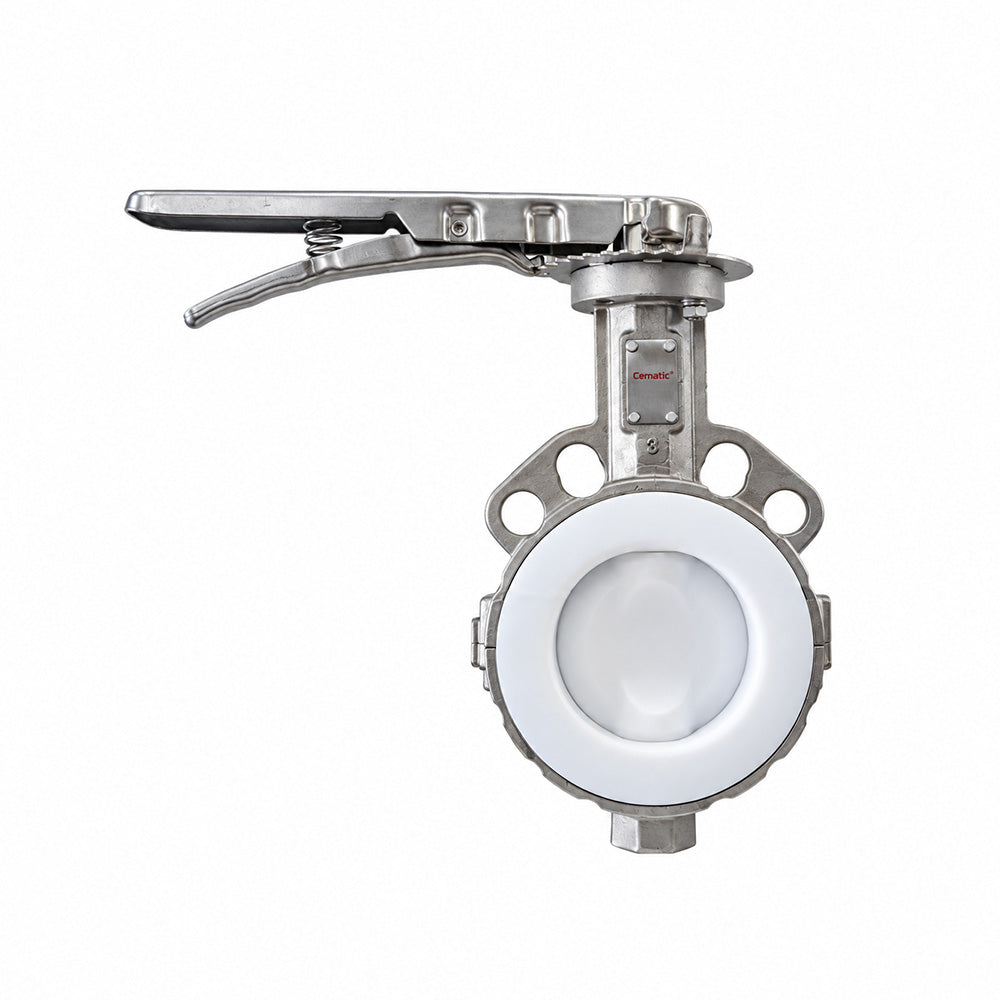

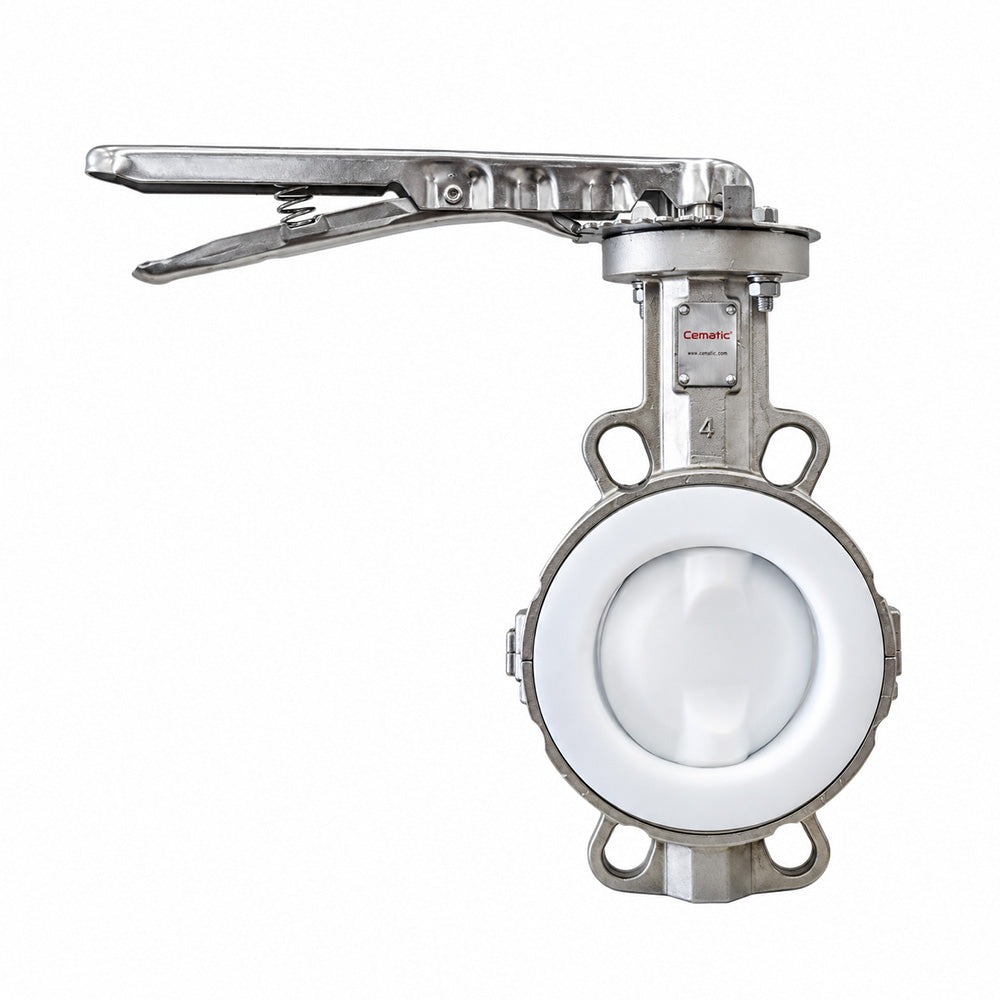

- Manual con palanca: DN50 a DN200

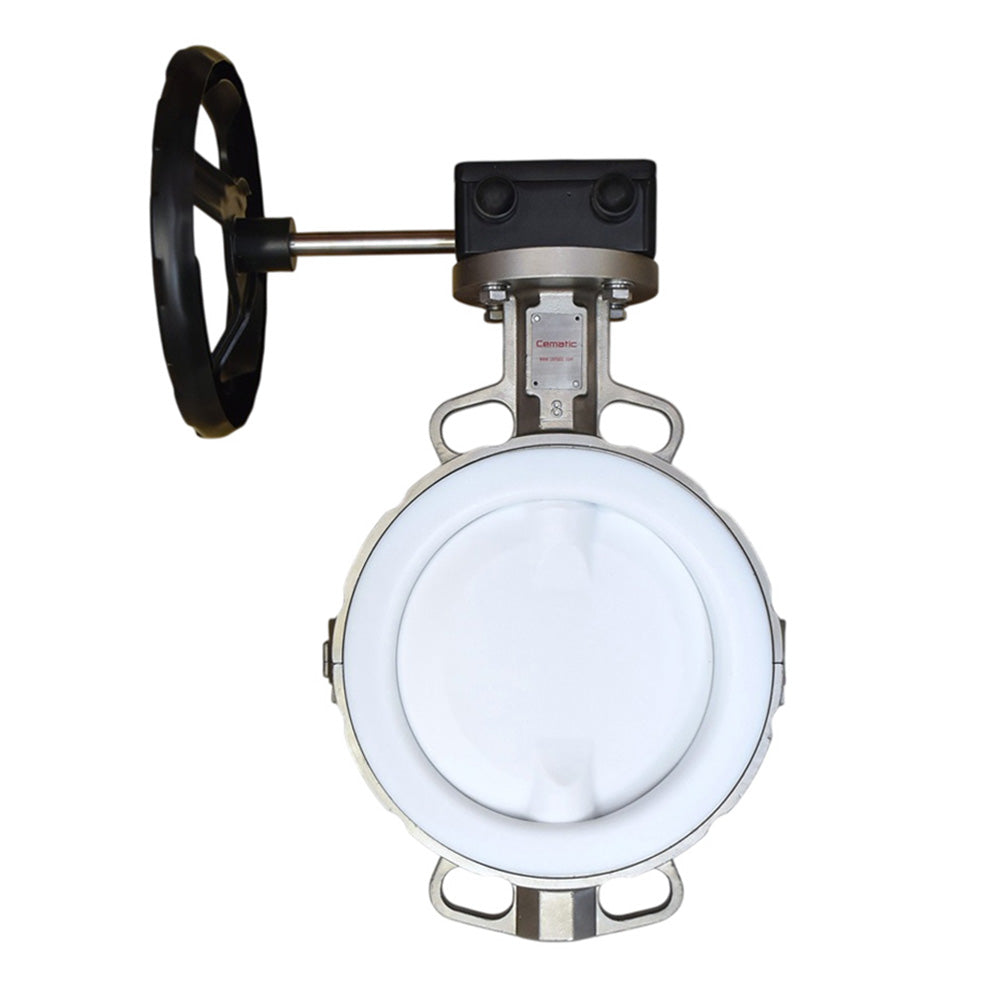

- Manual con reductor de engranajes: DN200 a DN600
- Con actuador neumático: Simple efecto NC o NO, doble efecto. ISO 5211 + NAMUR.
- Con actuador eléctrico: 24 VDC, 110 VAC, 220 VAC. ON/OFF o modulante 4–20 mA.
Para la gama completa de mariposas SS316, ver categoría de válvulas de mariposa acero inoxidable →
