Válvula de Diafragma Manual | Tipo Vertedero (Weir) | Revestimiento EPDM | Cematic
Regular price
Solicitar precio
Pickup availability could not be loaded

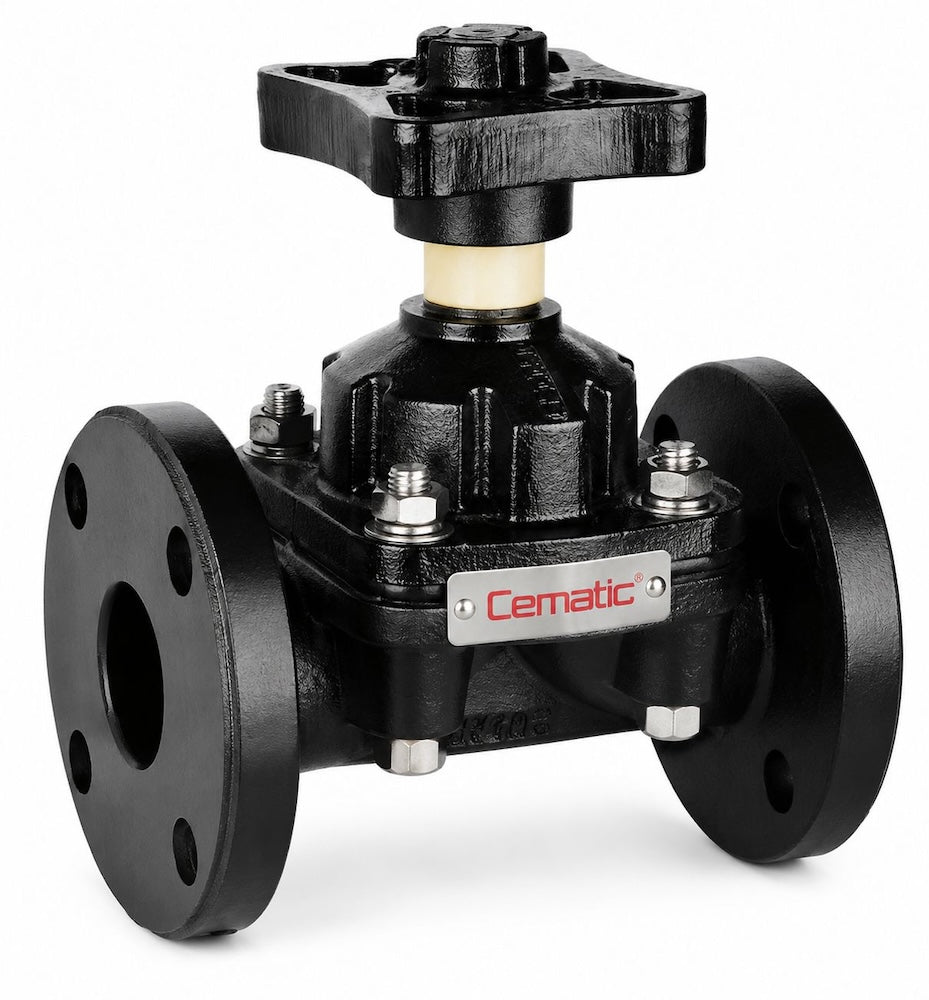

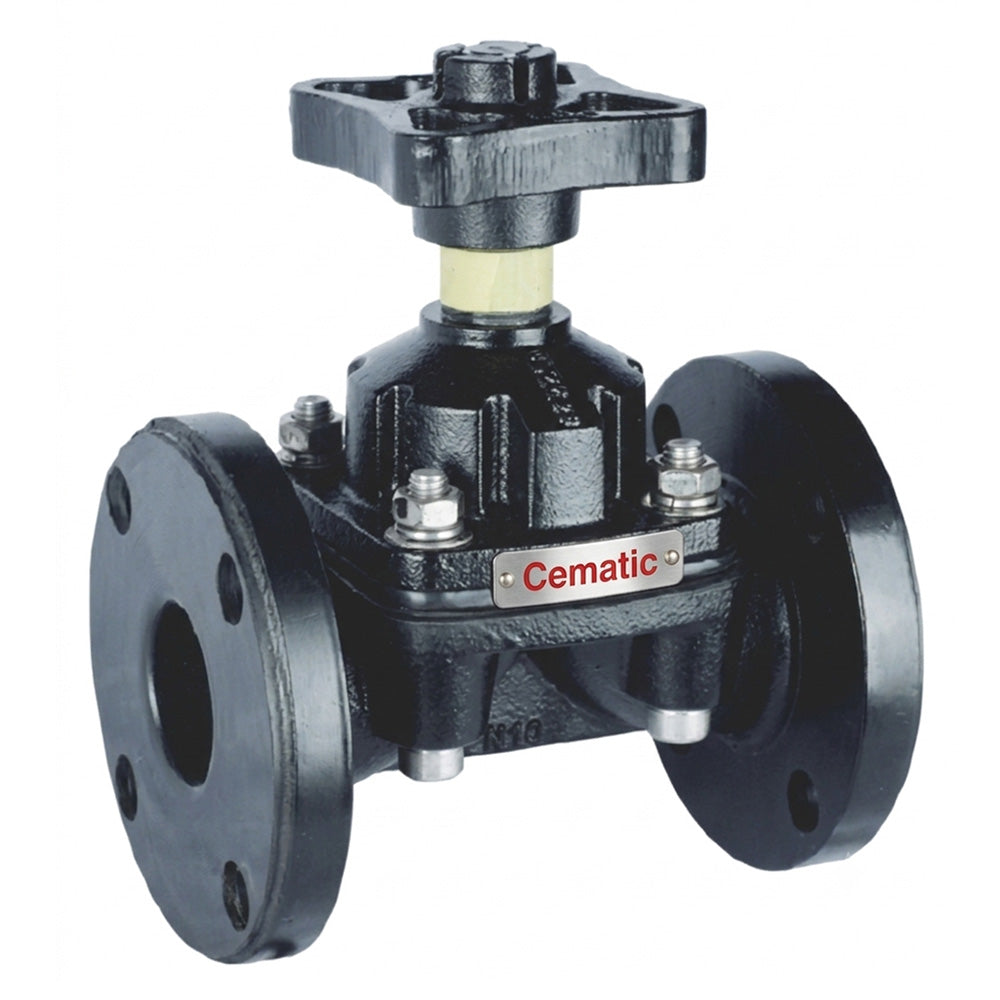

La válvula de diafragma tipo vertedero (weir) de operación manual CEMATIC está diseñada para el control de fluidos corrosivos, abrasivos y con partículas finas en procesos industriales que exigen estanqueidad total sin fugas al exterior y mantenimiento sencillo sin desmontar la línea. El diseño de diafragma EPDM presionado sobre el vertedero interno del cuerpo garantiza cierre hermético de alta confiabilidad en agua con cloro, ácidos y álcalis diluidos, ozono y slurries de baja agresividad.
✓ Cero fugas al exterior
✓ Sin empaquetadura de vástago
✓ DN15 – DN350
✓ Brida PN10 / PN16 / ANSI 150#
✓ Indicador de posición visual
Especificaciones técnicas
Tipo de válvulaDiafragma tipo Vertedero (Weir)
OperaciónManual — volante con indicador de posición amarillo
Material del diafragmaEPDM (Caucho blando, 60–66° IRHD)
Espesor de revestimiento2 – 4.5 mm
Materiales del cuerpoHierro fundido · Hierro dúctil · Acero al carbono · Acero inox. SS316
Rango de tamañosDN15 – DN350
Tipo de conexiónBridada
Norma de bridaPN10 / PN16 / Table D / Table E / 10K / ANSI 150#
Temperatura máxima120°C (diafragma EPDM)
Prueba de chispa14 kV AC/DC (revestimiento caucho)
Recubrimiento exteriorPintura epóxica anticorrosiva
TornilleríaAcero inoxidable resistente a corrosión
Materiales del cuerpo disponibles
| Material | Norma | Conexión | Rango DN |
|---|---|---|---|
| Hierro fundido | BS EN 1561 | Bridada | DN15 – DN350 |
| Hierro dúctil | BS EN 1563 | Roscada / Bridada | DN15 – DN150 |
| Acero al carbono | — | Bridada | DN15 – DN300 |
| Acero inoxidable SS | BS 3100 | Roscada / Bridada | DN15 – DN150 |
Características principales
- Volante ergonómico con diseño multi-rosca en el vástago para apertura y cierre más rápidos y precisos
- Indicador de posición amarillo en el vástago — apertura visible a distancia desde campo
- Bonete de cierre completo que cubre todo el diafragma, eliminando cualquier fuga al exterior del proceso
- Manga de presión con curvatura 1:1 respecto al perfil del cuerpo — prolonga vida útil del diafragma significativamente
- Cuerpo sin ranuras internas — flujo laminar, sin retención de producto, fácil limpieza
- Sin empaquetadura de vástago — cero fugas del proceso al ambiente, sin mantenimiento periódico de sellos
- Tornillos y tuercas SS inoxidable — resistentes a corrosión en ambientes húmedos o químicos
- Pintura epóxica exterior — protección anticorrosiva para instalaciones interiores y exteriores
¿Por qué tipo vertedero (Weir)? El diseño weir presiona el diafragma contra un resalto interno del cuerpo, logrando la mayor estanqueidad posible. Es la configuración estándar para fluidos químicamente agresivos — ácidos, álcalis, agua con tratamiento de ozono o cloro — donde el cierre hermético y la compatibilidad química son prioritarios sobre la capacidad de flujo.
Aplicaciones típicas
| Industria | Fluido / Servicio |
|---|---|
| Tratamiento de agua potable | Agua clorada, agua con ozono, agua de pozo |
| Tratamiento de aguas residuales | Lodos con cloro, floculantes, agua con partículas finas |
| Industria química | Ácidos diluidos, álcalis, soluciones salinas |
| Protección contra incendios | Agua a presión, sistemas húmedos y secos |
| Farmacéutica | Agua purificada, soluciones de limpieza CIP |
| Alimentaria | Agua de proceso, soluciones de lavado |
Accesorios disponibles bajo pedido
- Caja de límites de carrera (Limit Switch Box) — señal de posición abierta/cerrada para PLC o DCS. Disponible en carcasa plástica (DN15–DN50) o carcasa de aluminio para condiciones severas (DN15–DN200)
- Volante de acero inoxidable — para entornos altamente corrosivos donde el volante estándar requiere mayor resistencia química
- Actuador neumático — versión neumática del mismo cuerpo disponible (ver Producto 3)
Cotiza indicando: diámetro nominal (DN), material del cuerpo, presión de trabajo, fluido y temperatura.
