En control de procesos existe una confusión frecuente: el ingeniero especifica una válvula de bola estándar para control modulante porque "ya la conoce" y porque su costo inicial es menor. En fluidos limpios y rangos de control limitados, la bola estándar puede funcionar. En fluidos con sólidos, fibras o alta viscosidad — o cuando el proceso exige rangeabilidad mayor a 5:1 — la válvula de bola estándar produce oscilaciones en el lazo, desgaste prematuro del asiento y, eventualmente, falla de hermeticidad.

La válvula de bola segmentada en V fue desarrollada específicamente para resolver ese problema. En este artículo explicamos en qué son diferentes, cuándo la segmentada en V es la especificación correcta y cuándo la bola estándar sigue siendo suficiente.

Anatomía de la diferencia — la esfera vs. el segmento en V

La válvula de bola estándar tiene una esfera sólida con un orificio circular perforado en el centro. Cuando gira 90°, el orificio se alinea con la tubería y permite el paso del fluido — o lo bloquea completamente. Su geometría es ideal para lo que fue diseñada: operación ON/OFF rápida y hermética.

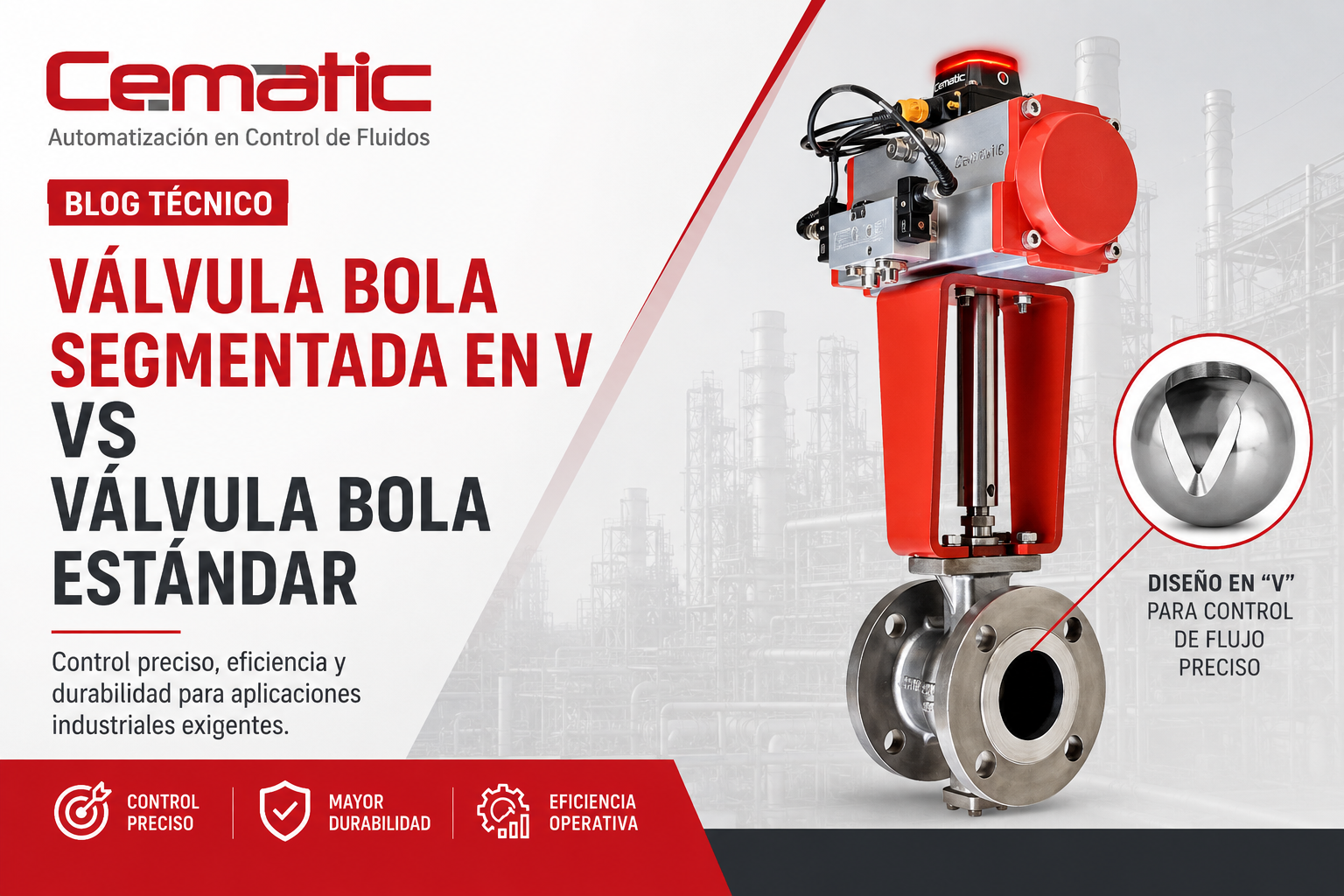

La válvula de bola segmentada en V no tiene una esfera completa — tiene un segmento de esfera con un perfil en forma de V cortado en el borde. Ese perfil en V es lo que cambia todo:

• Genera una característica de flujo isoporcentual — el caudal aumenta proporcionalmente con el ángulo de apertura de forma predecible y controlable
• El borde de la V corta fibras y sólidos al cerrar — en lugar de atraparlos entre el asiento y la esfera
• Opera establemente en posiciones intermedias — desde 5° hasta 85° de apertura sin caviteo ni vibración

Característica de flujo — por qué importa en control de procesos

La característica de flujo define la relación entre el giro del vástago y el caudal resultante. Es el factor que determina si el lazo de control PID puede mantener el punto de consigna con estabilidad.

Válvula de bola estándar — característica de paso rápido

La bola estándar tiene una característica de flujo lineal rápido — en los primeros 30° de apertura entrega el 80% del Cv máximo. Esto significa que el controlador PID tiene muy poco rango de trabajo efectivo: un pequeño ajuste de apertura entre 10° y 40° cambia drásticamente el caudal, generando sobreoscilaciones y dificultad para mantener el setpoint. La rangeabilidad efectiva para control modulante es de apenas 3:1 a 5:1.

Válvula de bola segmentada en V — característica isoporcentual

La segmentada en V genera una característica isoporcentual: cada incremento igual de apertura produce un aumento porcentual constante del caudal. A 50% de apertura entrega aproximadamente el 20% del Cv máximo. Esto le da al controlador PID una respuesta predecible y controlable en todo el rango de operación — con especial precisión a bajas aperturas donde el control fino es más crítico. La rangeabilidad efectiva alcanza 50:1 a 100:1.

El efecto de corte — la ventaja decisiva para fluidos con sólidos

Esta es la razón por la que la bola segmentada en V existe: los fluidos con fibras, sólidos en suspensión o partículas abrasivas destruyen los asientos de una válvula de bola estándar en pocas semanas de operación en modulación.

Lo que ocurre con una bola estándar en fluidos con sólidos:

1. Al cerrar, las fibras o partículas quedan atrapadas entre la esfera y el asiento
2. La esfera comprime esos sólidos contra el asiento en lugar de cortarlos
3. Los sólidos rayan el asiento de PTFE y la superficie de la esfera en cada ciclo de cierre
4. En pocas semanas el asiento pierde el sello — la válvula deja de cerrar herméticamente
5. El costo de mantenimiento supera al ahorro inicial del equipo más económico

Lo que ocurre con la bola segmentada en V en los mismos fluidos:

1. Al cerrar, el borde afilado del segmento en V corta las fibras y sólidos que están en el paso
2. Las partículas cortadas quedan fuera del área de sello — no entre el asiento y el segmento
3. El asiento Stellite resiste la abrasión de partículas sin desgaste visible en ciclos normales de operación
4. El sello metal-metal entre la esfera HCr y el asiento Stellite mantiene su hermeticidad ciclo tras ciclo

Comparativa completa — bola estándar vs. bola segmentada en V

Materiales que marcan la diferencia — SS316, HCr y Stellite

Cuerpo CF8M (equivalente fundido SS316)

El cuerpo en CF8M según ASTM A351 es el equivalente fundido del SS316 forjado — misma resistencia química a ácidos, álcalis y soluciones salinas, con la geometría compleja que permite el diseño de dos piezas de la bola segmentada. Resiste los fluidos corrosivos típicos en industria química, tratamiento de agua y celulosa donde la bola segmentada en V es más frecuente.

Segmento en V con recubrimiento de cromo duro (HCr)

El recubrimiento de cromo duro sobre el segmento en V alcanza una dureza de 65–70 HRC — la mayor dureza superficial disponible en válvulas industriales estándar. Con un acabado Ra ≤ 0.2 µm, garantiza el sello metal-metal efectivo con el asiento Stellite en cada ciclo de operación. El cromo duro resiste el rayado por partículas abrasivas de cuarzo, pirita y calcita que destruirían una esfera de SS316 sin recubrimiento.

Asiento Stellite — por qué no es suficiente el PTFE para fluidos severos

El asiento de PTFE de una bola estándar tiene una dureza de apenas 50–60 Shore D — se raya con partículas de arena, cuarzo o calcita en pocas semanas. El Stellite (aleación cobalto-cromo-tungsteno) tiene una dureza de 40–55 HRC y resistencia a la abrasión radicalmente superior. La combinación HCr (segmento) + Stellite (asiento) es el par de materiales estándar de la industria para servicios severos donde el PTFE no tiene vida útil aceptable.

Tabla de Cv — capacidad de caudal por tamaño

Rango de control efectivo calculado con rangeabilidad 100:1. Cv = caudal en GPM de agua a 60°F con caída de presión de 1 psi a válvula 100% abierta.

Aplicaciones donde la bola segmentada en V es la especificación correcta

Cuándo la bola estándar sigue siendo la especificación correcta

Automatización correcta para control modulante

La válvula de bola segmentada en V no aprovecha su potencial en modo ON/OFF. Requiere un conjunto de automatización específico para control modulante:

• Actuador neumático de cuarto de vuelta + posicionador 4–20 mA: Configuración estándar. El posicionador electroneumático recibe la señal del controlador PID y posiciona el segmento en V con precisión. En alta temperatura, el bracket alto aísla el actuador del calor del cuerpo.
• Posicionador digital HART: Para lazos con diagnóstico en línea, calibración remota y test de carrera parcial (PST) sin interrumpir el proceso. Compatible con DCS y SCADA.
• Posicionador IO-Link: Para integración directa con PROFINET, EtherNet/IP o EtherCAT sin DCS dedicado. La opción más moderna para plantas con infraestructura de automatización digital.
• Actuador eléctrico modulante 4–20 mA: Para instalaciones sin red de aire comprimido. Verificar compatibilidad de temperatura con el bracket alto del cuerpo.

Conclusión — cuándo hacer el cambio de bola estándar a segmentada en V

La válvula de bola segmentada en V no es una versión mejorada de la bola estándar — es una clase diferente de instrumento diseñada para resolver problemas específicos que la bola estándar no puede resolver:

• Si el proceso tiene sólidos, fibras o alta viscosidad — la segmentada en V es la única opción viable a largo plazo
• Si el proceso requiere rangeabilidad mayor a 5:1 — la bola estándar no puede proveer control estable
• Si la temperatura supera 180°C en servicio continuo — el asiento PTFE de la bola estándar no es válido
• Si el costo de mantenimiento del asiento supera el 30% del costo de la válvula al año — el cambio a segmentada en V se amortiza en el primer año
