Válvulas de Bola Bridadas en Acero Inoxidable 316 — Aislamiento de Proceso en ANSI 150 y ANSI 300 para Diámetros DN25 a DN200

La válvula de bola bridada en acero inoxidable 316 es el componente de aislamiento de referencia en la industria de proceso industrial para líneas de mediano y gran diámetro donde se requiere simultáneamente: resistencia a la corrosión del SS316 para fluidos acuosos con cloruros, ácidos diluidos o química moderada; cierre hermético total sin fugas en cualquier condición; desmontaje y reemplazo de la válvula sin modificar la tubería; y presiones de trabajo que superan las capacidades de la conexión roscada NPT convencional. La conexión bridada ANSI resuelve todos estos requerimientos en un solo diseño: las dos bridas de la válvula se atornillan a las bridas de la tubería mediante pernos y juntas planas, y la válvula puede desmontarse completamente en campo aflojando esos pernos sin tocar la tubería ni los equipos adyacentes.

En Cematic suministramos válvulas de bola bridadas SS316 en clase de presión ANSI 150 para la mayoría de aplicaciones de proceso industrial, y ANSI 300 para servicios de mayor presión en industria química, petroquímica y generación de energía. Disponibles en los diámetros de mayor demanda desde DN25 (1") hasta DN150 (6") con stock en Ciudad de México, y DN200 (8") bajo pedido.

¿Por qué conexión bridada y no roscada?

La elección entre válvula de bola roscada NPT y válvula de bola bridada ANSI no es solo de preferencia — hay criterios técnicos que determinan cuándo la brida es la opción correcta:

• Diámetro DN65 (2½") y mayor: Las roscas NPT en diámetros grandes son difíciles de apretar uniformemente, tienen mayor riesgo de fuga por mal sellado y son menos resistentes al par de vibración de la línea. Por encima de DN50 (2"), la conexión bridada es el estándar de la industria de proceso en México para cualquier aplicación con requisitos de confiabilidad.
• Presiones superiores a 20 bar: Las conexiones roscadas en PVC o acero tienen límites de presión que se alcanzan con facilidad en proceso industrial. La brida ANSI 150 soporta hasta 19.6 bar a temperatura ambiente en SS316, y la ANSI 300 hasta 51.1 bar — rangos que cubren la gran mayoría de aplicaciones de proceso industrial.
• Reemplazo periódico de la válvula sin cortar tubería: La válvula roscada debe desmontarse girando el cuerpo — lo que requiere espacio de rotación y puede afectar las juntas de las conexiones adyacentes. La válvula bridada se desmonta aflojando los pernos — sin girar la válvula, sin espacio adicional de rotación, sin afectar las conexiones vecinas.
• Instalaciones con vibración o choque térmico: La junta plana entre bridas proporciona un sello más robusto ante vibraciones mecánicas y ciclos de temperatura que la rosca NPT, que puede aflojarse gradualmente ante estas condiciones.
• Compatibilidad con la piping class del proyecto: Las especificaciones de tubería industriales (piping specifications o piping classes) definen el estándar de conexión para cada servicio — y en la industria de proceso mexicana, la brida ANSI es el estándar definido en las piping classes para válvulas de proceso desde DN50 o DN65 en adelante.

Clases de presión ANSI en válvulas de bola SS316

ANSI 150 — El Rating de Proceso General

La clase ANSI 150 en acero inoxidable SS316 (CF8M) soporta hasta 19.6 bar (285 psi) a temperatura ambiente, con reducción gradual a mayor temperatura. Es el rating de presión más frecuente en la industria de proceso general y cubre la inmensa mayoría de aplicaciones:

• Agua de proceso y agua de enfriamiento a presiones hasta 15 bar
• Soluciones químicas acuosas (ácidos diluidos, álcalis, soluciones salinas) a presiones de proceso estándar
• Gas natural y gases industriales a presiones de distribución moderada
• Fluidos alimentarios y farmacéuticos (jugos, leche, agua purificada) donde la presión de proceso no supera 10–15 bar
• Agua de mar y fluidos con cloruros en sistemas de enfriamiento y procesos costeros
• Vapor de baja presión (hasta 10 bar) en instalaciones industriales

La dimensión cara a cara de la válvula ANSI 150 conforme a ASME B16.10 es compatible con válvulas de compuerta y globo del mismo rating — la válvula puede reemplazarse en una instalación existente sin modificar la distancia entre bridas de la tubería.

ANSI 300 — Para Mayor Presión en Proceso Crítico

La clase ANSI 300 en SS316 soporta hasta 51.1 bar (740 psi) a temperatura ambiente. Cubre los servicios de mayor presión en industria química, petroquímica y generación de energía donde el ANSI 150 no es suficiente:

• Líneas de proceso a presiones de 20–50 bar en plantas químicas y petroquímicas
• Distribución de gas a alta presión y estaciones de regulación
• Vapor de media presión (15–40 bar) en plantas de proceso y cogeneración
• Inyección de reactivos a alta presión en reactores de proceso
• Sistemas hidráulicos industriales con fluidos no minerales (agua glicolada, soluciones acuosas a alta presión)

La dimensión cara a cara ANSI 300 conforme a ASME B16.10 es mayor que la ANSI 150 del mismo diámetro — no son intercambiables directamente sin modificar las distancias entre bridas de la tubería existente.

Material y construcción

Cuerpo CF8M — Equivalente Fundido del SS316

El cuerpo de la válvula de bola bridada se fabrica por fundición. El material de fundición equivalente al SS316 laminado es el CF8M (ASTM A351 Gr. CF8M), con composición química prácticamente idéntica al SS316: 18% cromo, 8–12% níquel, 2–3% molibdeno. La designación CF8M es la que aparece en los certificados de material (MTR) de la válvula de bola bridada — no como SS316 — aunque la resistencia a la corrosión es equivalente.

La diferencia práctica es que la microestructura de la fundición es ligeramente más porosa que la del acero laminado — lo que hace que el cuerpo fundido CF8M no tenga el acabado interior polido Ra ≤ 0.8 µm de las válvulas higiénicas. Para aplicaciones que requieren ese acabado, la opción correcta es la válvula de bola higiénica clamp →

Esfera SS316 Pulida

La esfera de acero inoxidable SS316 con acabado pulido a espejo es el componente de sellado principal. La calidad del acabado superficial de la esfera determina directamente la estanqueidad de la válvula — una esfera con rayaduras o marcas de corrosión no puede generar el cierre hermético que el asiento de PTFE necesita para sellar. Las válvulas de bola bridadas Cematic tienen esfera pulida de fábrica con el acabado correcto para el sellado con PTFE.

Asientos PTFE Virgen

Los dos asientos de PTFE virgen que abrazan la esfera por ambos lados son el elemento de sellado. El PTFE:

• Es resistente a prácticamente todos los fluidos compatibles con el SS316 — no hay fluido que el SS316 resista y el PTFE no
• Genera cierre hermético sin fugas por compresión sobre la esfera pulida SS316
• Tiene bajo coeficiente de fricción — la operación de cuarto de vuelta requiere poco par, permitiendo el uso de palancas pequeñas o actuadores económicos
• No se deforma permanentemente en servicio normal — el cierre se mantiene durante la vida útil completa de la válvula
• Temperatura hasta 200 °C en servicio continuo

Diseño de tres piezas — mantenimiento en campo sin retirar la válvula

Las válvulas de bola bridadas SS316 Cematic en la mayoría de diámetros tienen diseño de tres piezas (three-piece body): el cuerpo central con la esfera y los asientos, más dos tapas bridadas laterales atornilladas al cuerpo central. Este diseño permite:

• Acceso a los asientos y la esfera para inspección o reemplazo sin retirar la válvula de la línea — solo aflojar los pernos de las tapas laterales y separar el cuerpo central de las bridas de la tubería, manteniendo las bridas atornilladas a la tubería
• Reemplazo de asientos desgastados en campo sin comprar una válvula nueva completa — los asientos de PTFE son piezas de repuesto disponibles por separado a una fracción del costo de la válvula completa
• Limpieza completa del interior de la válvula cuando el fluido de proceso ha generado depósitos o incrustaciones en los asientos o la esfera

El diseño de una sola pieza (monobloque) es más económico pero no permite el acceso al interior sin retirar la válvula de la línea — preferible en aplicaciones donde el mantenimiento en campo no es un requerimiento.

Paso completo vs. paso reducido en formato bridado

En formato bridado, la elección entre paso completo y paso reducido es especialmente relevante porque afecta la compatibilidad con herramientas de inspección y limpieza de tuberías (pigs):

• Paso completo: El orificio de la esfera tiene el mismo diámetro que el interior de la tubería — la válvula puede atravesarse con un pig de inspección o limpieza sin restricción. Es la especificación obligatoria en líneas que requieren pigging periódico (gasoductos, oleoductos, líneas de producto alimentario que requieren limpieza mecánica). También garantiza la caída de presión mínima en posición abierta.
• Paso reducido: El orificio de la esfera es menor que el diámetro de la tubería (típicamente 0.7–0.8 veces). Permite un cuerpo más compacto y económico, pero impide el paso de pigs y genera algo más de caída de presión en posición abierta. Correcto para la mayoría de aplicaciones de aislamiento donde el pigging no es un requerimiento.

Especificaciones técnicas

• Material del cuerpo: CF8M (ASTM A351) — equivalente fundido SS316
• Material de la esfera: Acero inoxidable SS316, acabado pulido
• Asientos: PTFE virgen — cierre hermético sin fugas en ambas direcciones
• Empaque de vástago: PTFE estándar; grafito expandido para alta temperatura
• Conexión: Bridada — ANSI 150 o ANSI 300
• Cara a cara: ASME B16.10 — compatible con válvulas de compuerta y globo del mismo rating
• Perforación de brida: ASME B16.5 — compatible con bridas de tubería estándar
• Diámetros nominales: DN25 (1") a DN150 (6") en stock; DN200 (8") bajo pedido
• Presión nominal:
  • ANSI 150: hasta 19.6 bar (285 psi) a temperatura ambiente — reducida a mayor temperatura
  • ANSI 300: hasta 51.1 bar (740 psi) a temperatura ambiente — reducida a mayor temperatura
• Temperatura de operación: -29 °C a +200 °C con asiento PTFE estándar; hasta -196 °C con versión criogénica
• Diseño: Tres piezas estándar en diámetros DN50 y superiores; monobloque en diámetros pequeños
• Paso: Completo o reducido según modelo
• Operación: Manual con palanca o reductor; automatizable con actuador neumático o eléctrico ISO 5211
• Junta de brida: PTFE o espirometálica SS316 + grafito según fluido y temperatura

Juntas de brida — la selección correcta para cada fluido

La junta de brida es el elemento que sella entre la cara de la brida de la válvula y la cara de la brida de la tubería — tan importante como los asientos de la válvula misma. Una junta incorrecta puede causar fuga en la unión bridada independientemente de la calidad de la válvula:

• Junta de PTFE virgen: Para la mayoría de fluidos químicos acuosos, ácidos diluidos, álcalis y fluidos de alta pureza donde la contaminación metálica de la junta espirometálica no es aceptable. Compatible con SS316 sin corrosión galvánica. Temperatura hasta 200 °C.
• Junta espirometálica SS316 + grafito (Spiral Wound): Para vapor de alta temperatura y presión, hidrocarburos a alta temperatura y fluidos de proceso a alta temperatura y presión donde la junta de PTFE perdería su forma y estanqueidad por la fluencia del material (creep) bajo carga. Temperatura hasta 450 °C.
• Junta de EPDM: Para agua y fluidos acuosos a temperatura moderada donde se requiere mayor elasticidad que el PTFE para compensar irregularidades superficiales leves en las caras de brida. No compatible con aceites ni hidrocarburos.

Las juntas de brida no se incluyen con la válvula en los modelos estándar — deben especificarse y pedirse por separado según el fluido y la temperatura del servicio. Cematic puede asesorar en la selección de la junta correcta para cada aplicación.

Automatización de la bola bridada SS316

La válvula de bola bridada SS316 tiene interface ISO 5211 estándar para montaje directo de actuadores neumáticos y eléctricos de cuarto de vuelta. El par de operación de una bola bridada es generalmente mayor que el de la bola roscada del mismo diámetro — el mayor tamaño de la esfera y los asientos de los modelos bridados requiere un actuador correctamente dimensionado:

• Actuador neumático de cuarto de vuelta: La opción más frecuente para automatización de bola bridada SS316 en industria de proceso. El mayor par disponible del neumático respecto al eléctrico es especialmente valorado en diámetros grandes (DN100 y superiores) donde el par de operación de la bola es significativo. Configuración simple efecto NC para falla segura en dosificación de reactivos peligrosos; doble efecto para ciclos frecuentes. Ver conjuntos bola con actuador neumático →

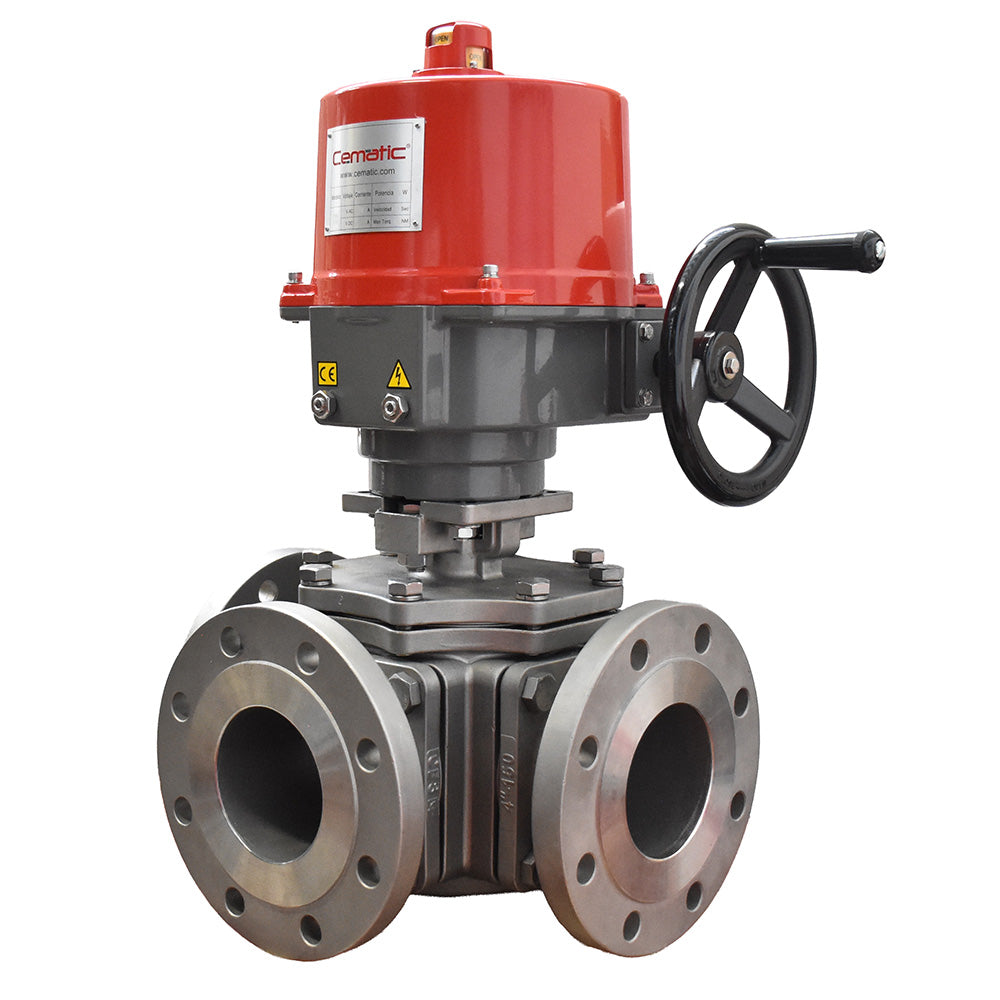

• Actuador eléctrico: Para instalaciones sin red de aire comprimido o donde se requiere control modulante 4–20 mA o comunicación Modbus. En diámetros DN100 y superiores, verificar que el par del actuador eléctrico seleccionado sea suficiente para la presión diferencial máxima del proceso — las bolas bridadas de gran diámetro requieren actuadores eléctricos de mayor par que las mariposas del mismo diámetro. Ver conjuntos bola con actuador eléctrico →

Bola bridada SS316 vs. bola roscada SS316 — cuándo elegir cada una

Industrias y aplicaciones principales

• Industria química — distribución de reactivos acuosos: Aislamiento de líneas de ácidos diluidos, bases, soluciones salinas y solventes orgánicos compatibles con SS316 en plantas de síntesis química, tratamiento de superficies y química fina. La brida ANSI 150 cubre las presiones de proceso estándar; la ANSI 300 para reactivos a mayor presión.
• Agua de mar y sistemas costeros: Válvulas de aislamiento en plantas desalinizadoras, sistemas de enfriamiento con agua de mar en plantas costeras e instalaciones portuarias. El SS316 con su contenido de molibdeno resiste los cloruros del agua de mar en servicio continuo sin pitting — la brida ANSI garantiza el sellado robusto necesario en sistemas de alta presión.
• Gas natural y GLP a presión moderada: La bola bridada SS316 ANSI 150 es la opción para distribución de gas en instalaciones donde el fluido requiere un material más noble que el acero al carbono WCB — cuando el gas contiene humedad o trazas de compuestos corrosivos que atacarían el WCB pero no el SS316.
• Industria alimentaria y de bebidas — distribución de fluidos: Aislamiento de líneas de distribución de agua purificada, jugos, soluciones CIP y fluidos de proceso alimentario en diámetros DN50 y superiores donde la conexión clamp higiénica tiene un costo desproporcionado y el servicio no requiere el nivel de higiene de las zonas de contacto directo con el producto.
• Sistemas de osmosis inversa industrial: Aislamiento de membranas y módulos en plantas de osmosis inversa de mediano y gran caudal. La bola bridada SS316 ANSI 150 resiste el agua de alta pureza (osmosis inversa) sin contaminarla con iones metálicos — a diferencia del hierro o el bronce que liberarían iones al permeado.
• Industria farmacéutica — utilidades de planta: Aislamiento en sistemas de agua de proceso no crítico (agua purificada en zonas de utilidades, agua de lavado, circuitos de agua de enfriamiento de equipos de proceso) donde el SS316 bridado es suficiente sin necesitar el nivel de acabado higiénico de las zonas de producción.
• Generación de energía — agua de proceso: Aislamiento de líneas de agua tratada de calderas, agua de refrigeración de condensadores y sistemas de agua de proceso en plantas de generación. La bola SS316 ANSI 150 o 300 cubre las presiones típicas de estos sistemas.

¿Por qué elegir Cematic para sus válvulas de bola bridadas SS316?

Contamos con stock disponible en Ciudad de México en los diámetros de mayor rotación de bola bridada SS316 ANSI 150: DN50 (2"), DN65 (2½"), DN80 (3") y DN100 (4") en paso completo y reducido. ANSI 300 disponible en los diámetros más frecuentes. Suministramos con certificado de material CF8M cuando el proyecto lo requiere. Asesoramos en la selección del rating de presión correcto para el servicio, en la elección entre paso completo y reducido, en el diseño de tres piezas vs. monobloque según los requerimientos de mantenimiento, y en la selección de la junta de brida correcta para el fluido específico. Para proyectos que requieren automatización, dimensionamos el actuador con el par correcto para el diámetro y la presión diferencial de trabajo. Cotización técnica el mismo día hábil. Envíos a toda la república mexicana. Contáctenos por WhatsApp o a ventas@cematic.com.
