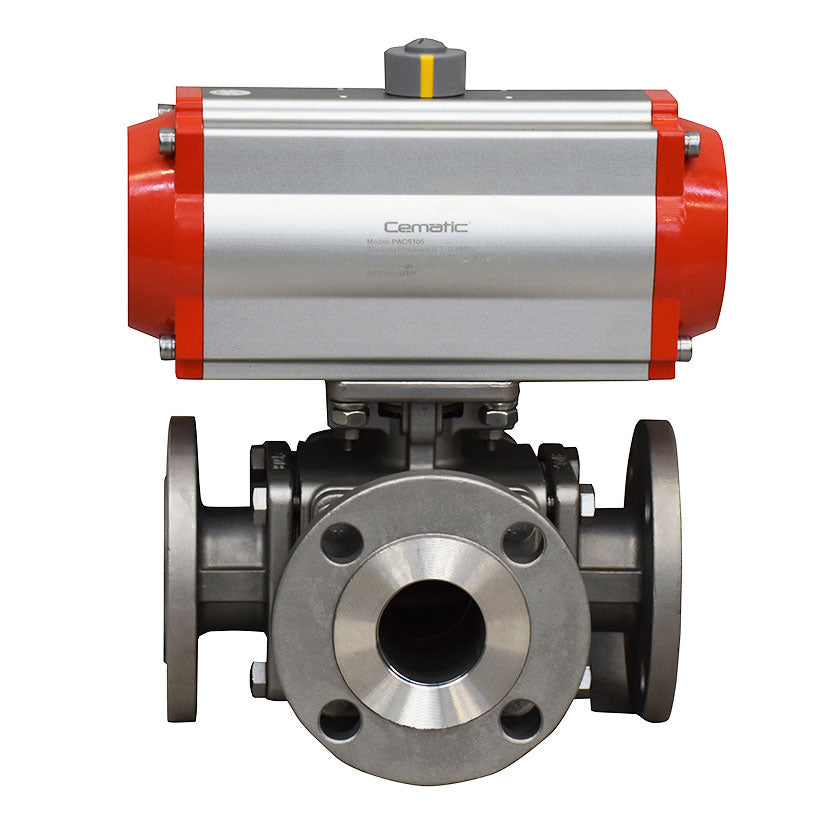

Válvula de Bola 3 Vías Bridada ANSI 150 con Actuador Neumático — SS316 CF8M, Asiento PTFE, Puertos L y T, 290 psi, hasta 180 °C

La válvula de bola 3 vías bridada ANSI 150 con actuador neumático de Cematic es la solución para el control automatizado de flujos en múltiples direcciones en sistemas industriales con bridas ANSI 150. A diferencia de una válvula de 2 vías que solo abre o cierra el paso, la de 3 vías puede desviar el flujo o mezclar corrientes. La función exacta depende de la configuración del puerto — L o T. Su cuerpo de tres partes en SS316 (CF8M) garantiza alta resistencia a la corrosión en toda la zona húmeda.

El SS316 es el material estándar para fluidos agresivos en proceso industrial, ya que contiene molibdeno, cromo y níquel. El asiento de Teflón PTFE, además, asegura cierre hermético con resistencia química amplia. El actuador neumático de simple o doble efecto, finalmente, permite el cambio de posición desde el sistema de control sin intervención manual.

Cematic, además, entrega el conjunto ensamblado y probado, listo para instalar.

Puerto tipo L vs. puerto tipo T — cuándo usar cada configuración

La configuración del puerto de la bola define la función de la válvula. Es el criterio más importante al especificar una válvula de 3 vías. La configuración, ya que determina el flujo entre los tres puertos, debe definirse correctamente en el pedido:

• Puerto tipo L — desvío de flujo: La bola tiene forma de L, por tanto conecta dos puertos y cierra el tercero en cada posición. Es, por tanto, la configuración estándar para desviar el flujo entre dos circuitos alternativos — por ejemplo, hacia el proceso o hacia el retorno. En 90° de giro, el flujo pasa de un circuito al otro. No existe, igualmente, posición intermedia de paso total por los tres puertos.
• Puerto tipo T — mezcla o distribución: La bola tiene forma de T y puede conectar los tres puertos simultáneamente. Por tanto, permite mezclar dos corrientes o distribuir una entre dos salidas. Es, por tanto, la configuración correcta para mezclar dos corrientes o distribuir una corriente entre dos salidas. Dado que los tres puertos pueden estar abiertos al mismo tiempo, permite proporciones de mezcla intermedias girando el actuador a posiciones entre 0° y 90°.

Por qué SS316 en el cuerpo completo — ventaja sobre WCB para fluidos agresivos

El cuerpo de SS316 CF8M en las tres partes de la válvula garantiza resistencia a la corrosión en toda la zona húmeda, no solo en la bola. A continuación se describen los casos donde el SS316 en todo el cuerpo es la especificación correcta:

• Fluidos ácidos o alcalinos concentrados: El acero carbono WCB se corrroe ante los ácidos y bases fuertes. El SS316, en cambio, resiste ese ataque gracias a su contenido de molibdeno, cromo y níquel. Por tanto, es el material correcto cuando el fluido es químicamente agresivo y puede entrar en contacto con el cuerpo ante cualquier condición de operación.
• Ambientes con cloruros: El molibdeno del SS316 inhibe la corrosión por picadura, ya que es el fenómeno que más afecta al acero carbono y al SS304 ante cloruros. Dado que el SS316 inhibe esa corrosión, es la especificación estándar en sistemas con agua de mar, salmueras y fluidos con cloruros.
• Fluidos de alta pureza: En aplicaciones farmacéuticas y alimentarias, el SS316 garantiza que todos los componentes en contacto con el fluido son inertes. Asimismo, es el material de referencia en esas industrias por norma. Asimismo, es el material de referencia en esas industrias por norma.

Simple efecto vs. doble efecto — selección del actuador neumático

El tipo de actuador neumático define el comportamiento de la válvula ante un corte del suministro de aire. En una válvula de 3 vías, el criterio es especialmente importante. Dado que el estado de falla define cuál puerto queda conectado, debe especificarse correctamente:

• Simple efecto: El resorte devuelve la bola a la posición de seguridad predefinida al cortar el suministro de aire. Por tanto, es la opción correcta cuando el proceso requiere que el fluido vaya siempre a un destino seguro ante una emergencia.
• Doble efecto: El aire activa ambas posiciones; en consecuencia, ante un corte de aire la bola queda en la última posición comandada. En consecuencia, ante un corte de aire la bola queda en la última posición comandada. En consecuencia, es la opción correcta cuando el suministro de aire es continuo y cualquier posición resulta segura para el proceso.

Materiales de construcción que garantizan resistencia química en toda la zona húmeda

El cuerpo es de tres partes en SS316 (CF8M), que garantiza resistencia a la corrosión en toda la zona húmeda. El diseño de tres partes, además, facilita el mantenimiento del asiento sin retirar la válvula de la línea. El asiento es de Teflón PTFE, ya que es inerte frente a la mayoría de los fluidos.

Además, garantiza cierre hermético con bajo torque de operación. La montura ISO5211, finalmente, asegura la compatibilidad del actuador neumático con la válvula sin adaptadores.

Especificaciones técnicas

Compatibilidad con fluidos

Esta válvula de bola 3 vías bridada ANSI 150 con actuador neumático es compatible con una amplia gama de fluidos industriales agresivos y a alta temperatura. A continuación se describen los principales grupos:

• Productos químicos corrosivos — ácidos, bases y solventes — el SS316 y el PTFE resisten la mayoría de los fluidos químicos agresivos; por tanto, es la especificación estándar en desvío y mezcla de fluidos corrosivos en proceso químico
• Hidrocarburos y fluidos derivados del petróleo — el PTFE resiste los hidrocarburos y el SS316 aporta resistencia adicional al cuerpo; igualmente, cubre los servicios de desvío de flujo en refinación y petroquímica
• Vapor y agua caliente hasta 180 °C — el SS316 y el PTFE mantienen sus propiedades a alta temperatura; dado que la temperatura máxima es 180°C, cubre vapor de baja presión y agua caliente en circuitos industriales
• Fluidos con cloruros — agua de mar y salmueras — el molibdeno del SS316 inhibe la corrosión por picadura; también cubre los fluidos con alto contenido de cloruros donde el SS304 presentaría corrosión localizada
• Fluidos de alta pureza — farmacéutica y alimentaria — el SS316 y el PTFE no aportan contaminantes al fluido; asimismo, ambos materiales cumplen los requisitos de contacto con alimentos y fármacos en la mayoría de las normas internacionales

Aplicaciones de la válvula de bola 3 vías bridada ANSI 150 con actuador neumático

Desvío de Flujo en Procesos Químicos y Petroquímicos

La válvula de bola 3 vías bridada ANSI 150 con actuador neumático con puerto tipo L desvía el flujo entre dos circuitos alternativos de forma automática. El SS316, además, garantiza resistencia a los fluidos agresivos presentes en esos procesos.

Por tanto, es el componente estándar en sistemas de by-pass, recirculación y desvío de flujo donde el fluido es un producto químico o hidrocarburo corrosivo.

Mezcla de Fluidos en Sistemas de Dosificación con puerto tipo T

Con puerto tipo T, esta válvula mezcla dos corrientes en proporciones definidas por la posición del actuador. En consecuencia, es la opción correcta en sistemas de dosificación y dilución donde dos fluidos deben combinarse antes de entrar al proceso.

El actuador neumático, además, permite el cambio de proporción desde el sistema de control con respuesta rápida.

Sistemas de Refrigeración y Climatización donde el SS316 resiste los refrigerantes

En sistemas de refrigeración industrial, esta válvula distribuye o desvía el fluido refrigerante entre circuitos alternativos. El SS316, también, resiste los refrigerantes y fluidos de transferencia de calor sin corrosión. En consecuencia, es el componente de desvío estándar en sistemas de climatización de proceso donde se requiere conmutación automática entre circuitos.

Plantas de Energía y Cogeneración: desvío de vapor y condensado hasta 180 °C

En plantas de energía, esta válvula desvía el vapor o condensado entre líneas alternativas según la demanda del proceso. Su temperatura máxima de 180°C cubre, igualmente, los servicios de vapor de baja presión más comunes en plantas industriales.

El actuador neumático, además, permite la conmutación remota desde el sistema de control sin intervención del operador.

Industria Farmacéutica y Alimentaria donde SS316 y PTFE son materiales estándar por norma

El SS316 y el PTFE son los materiales estándar en la industria farmacéutica y alimentaria por sus propiedades de inercia química y ausencia de contaminación del fluido. El diseño de tres partes facilita la limpieza y el mantenimiento del asiento.

Dado que permite acceder al interior sin retirar la válvula de la línea, es adecuado en instalaciones con ciclos CIP periódicos. Por tanto, es la opción correcta para desvío y distribución de fluidos de proceso en plantas reguladas.

Para la gama completa de válvulas de bola con actuador neumático, ver colección válvulas de bola con actuador neumático →
