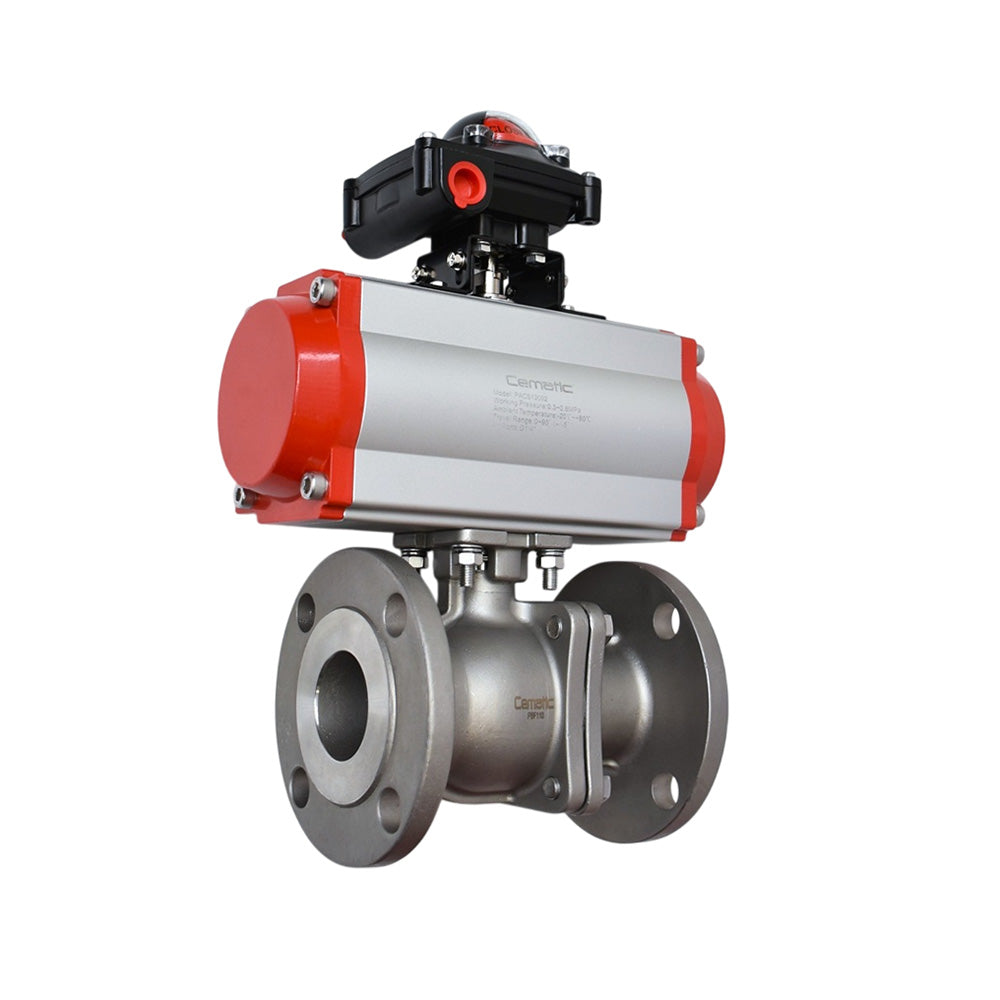

Válvula de Bola Bridada ANSI 150 con Actuador Neumático — Cuerpo SS316 CF8M, Bola SS316, Asiento PTFE, 290 psi, hasta 180 °C

La válvula de bola bridada ANSI 150 con actuador neumático de Cematic es la solución estándar para el control automatizado de fluidos corrosivos en sistemas de proceso industrial con conexiones bridadas. Su cuerpo de dos partes en SS316 (CF8M) garantiza resistencia a la corrosión en toda la zona húmeda.

Ya que el SS316 resiste los cloruros, ácidos y ambientes agresivos que degradarían al WCB o al hierro, es el material correcto para fluidos industriales agresivos. La bola y el vástago son también de SS316. En consecuencia, toda la zona húmeda es de acero inoxidable sin excepción.

No existe ningún componente en contacto con el fluido que no sea acero inoxidable — ni en el cuerpo, ni en la bola, ni en el vástago. El asiento de Teflón PTFE, además, asegura cierre hermético clase VI hasta 180°C con bajo torque de operación. El actuador neumático de simple o doble efecto, finalmente, permite apertura y cierre rápidos desde el sistema de control sin intervención manual.

Cematic entrega el conjunto ensamblado y probado. Está, además, listo para instalar sin calibración adicional.

Por qué la coherencia de material SS316 en cuerpo, bola y vástago importa en zonas corrosivas

A diferencia de las válvulas de bola bridadas con cuerpo en acero carbono WCB, aquí todos los componentes en contacto con el fluido son SS316. Esa coherencia tiene consecuencias prácticas importantes en servicio continuo:

• Sin corrosión galvánica entre componentes: Cuando dos metales distintos contactan un electrolito, el más activo se corroe. Como todos los componentes húmedos son SS316, ese riesgo no existe. Dado que todos los componentes húmedos son SS316, no existe diferencia de potencial galvánico y el riesgo de corrosión localizada desaparece.
• Resistencia total ante fallos del asiento: Si el asiento PTFE falla, el cuerpo SS316 resiste el contacto con el fluido sin corrosión acelerada. En una válvula WCB, en cambio, ese fallo expondría el metal base. En un cuerpo de WCB o hierro, en cambio, el mismo fallo expondría el metal base al fluido.
• Molibdeno del SS316 frente a cloruros: El molibdeno del SS316 inhibe la corrosión por picadura ante cloruros, agua de mar y salmueras. Por ello, es el material correcto donde el SS304 presentaría corrosión localizada. Por ello, es el material correcto en servicios donde el SS304 presentaría corrosión localizada progresiva.

Simple efecto vs. doble efecto: cuándo elegir cada configuración según el proceso

El tipo de actuador neumático define el comportamiento de la válvula ante un corte del suministro de aire. Es el criterio más importante al especificar el conjunto. Ya que determina el estado de seguridad ante emergencias, debe definirse correctamente:

• Simple efecto — opción correcta cuando se requiere estado de falla definido: El aire activa una posición y el resorte devuelve la válvula al estado de seguridad al cortar el suministro. Por tanto, es la opción correcta cuando el proceso requiere una posición definida ante paradas no programadas o cortes del suministro.
• Doble efecto — opción correcta cuando no se requiere estado de falla: El aire activa tanto la apertura como el cierre. Ambas posiciones requieren señal neumática activa. En consecuencia, es la configuración adecuada cuando el suministro de aire es continuo y confiable, y el proceso no necesita un estado de falla predefinido.

SS316 con actuador neumático vs. WCB con actuador neumático — tabla de selección

Compatibilidad química del SS316 con PTFE — fluidos principales donde aplica esta válvula

• ✅ Agua de mar y soluciones salinas hasta 1,000 ppm de cloruros — compatible dado que el molibdeno del SS316 inhibe la corrosión por picadura
• ✅ Agua de proceso, agua desmineralizada y agua de calderas hasta 180 °C — compatible igualmente con ciclos de agua caliente en intercambiadores
• ✅ Vapor de baja y media presión hasta 180 °C — el PTFE mantiene el sellado sin fluencia, por lo que cubre la mayoría de los servicios de vapor en plantas industriales
• ✅ Ácidos orgánicos diluidos — acético, cítrico, láctico — compatibles en ese rango de temperatura
• ✅ Ácido sulfúrico H₂SO₄ hasta 10% a temperatura ambiente — compatible; sin embargo, para concentraciones mayores consultar
• ✅ NaOH hasta 20% — compatible porque el SS316 resiste bases concentradas moderadas
• ✅ Hidrocarburos líquidos y gases derivados del petróleo — compatibles con el PTFE del asiento
• ✅ Gas natural, GLP y gases industriales secos — también compatibles con el SS316 y el PTFE sin degradación
• ✅ Fluidos de proceso en plantas petroquímicas y refinerías — compatibles a presiones ANSI 150 y aptos para servicios continuos
• ⚠️ Agua con cloruros >1,000 ppm a temperatura elevada — riesgo de pitting en CF8M; aunque a temperatura ambiente suele ser aceptable, consultar al equipo técnico
• ❌ HF, H₂SO₄ >30%, ClO₂ concentrado — no compatible; en consecuencia, usar válvula anticorrosiva PFA →

Materiales de construcción que garantizan durabilidad aunque el fluido sea agresivo

El cuerpo es de dos partes en SS316 (CF8M), diseño que facilita el mantenimiento del asiento sin retirar la válvula de la línea. La bola y el vástago son igualmente SS316, garantizando coherencia de material en toda la zona húmeda.

El asiento es de Teflón PTFE, inerte frente a la mayoría de los fluidos industriales y estable hasta 180°C. La montura ISO5211, finalmente, garantiza la compatibilidad del actuador neumático con la válvula. No requiere adaptadores adicionales.

Especificaciones técnicas del conjunto ensamblado

Aplicaciones principales de la válvula de bola bridada ANSI 150 con actuador neumático

Industria Química donde el SS316 es la especificación estándar, ya que resiste los fluidos corrosivos

La válvula de bola bridada ANSI 150 con actuador neumático controla ácidos, bases, solventes e hidrocarburos con resistencia química en toda la zona húmeda. El actuador neumático permite apertura y cierre rápidos que son críticos en los ciclos de proceso químico automatizado. Es, también, la especificación correcta cuando la agresividad del fluido descarta las válvulas con cuerpo de acero carbono.

Plantas de Energía donde el vapor exige resistencia térmica y química, por tanto el SS316 es el correcto

Con temperatura máxima de 180°C, esta válvula cubre servicios de vapor de baja y media presión en plantas industriales. El cuerpo SS316 resiste la corrosión del vapor y el condensado mejor que el WCB o el hierro fundido. El actuador de simple efecto, asimismo, garantiza el cierre automático de seguridad ante un corte del suministro neumático, sin necesidad de intervención del operador.

Industria Petroquímica y Refinación donde el SS316 resiste los fluidos de alta agresividad

En refinerías y plantas petroquímicas, esta válvula controla hidrocarburos, ácidos de proceso y fluidos corrosivos en líneas bridadas ANSI 150. La respuesta rápida del actuador neumático, además, reduce el tiempo de corte ante paradas de emergencia. Es la especificación correcta cuando el fluido puede entrar en contacto con el cuerpo y un cuerpo de WCB no ofrecería la resistencia química necesaria.

Tratamiento de Agua con Agentes Oxidantes y Cloruros donde el SS316 inhibe la corrosión por picadura

En plantas de tratamiento de agua con ozono, cloro o cloruros, el molibdeno del SS316 inhibe la corrosión por picadura que afectaría a otros aceros. El actuador neumático, igualmente, permite el control automático de la distribución del fluido desde el sistema SCADA sin intervención en campo. Es, por tanto, la válvula bridada de mayor durabilidad en sistemas de tratamiento con fluidos oxidantes.

Farmacéutica y Alimentaria donde los materiales en contacto son críticos por norma

El SS316 y el PTFE son los materiales de referencia en procesos farmacéuticos y alimentarios. Su inercia química cumple, asimismo, los requisitos normativos de esas industrias.

El diseño de dos partes permite el acceso al asiento para inspección y mantenimiento sin retirar la válvula de la línea. El actuador neumático opera con aire comprimido seco. Dado que no genera calor ni señal eléctrica, es compatible con zonas de proceso limpio.

Minería con Condiciones Severas donde el SS316 garantiza durabilidad ante fluidos agresivos

En plantas mineras, esta válvula controla soluciones ácidas, lechadas y fluidos de proceso agresivos en conexiones bridadas. La robustez del SS316 ante la corrosión química garantiza durabilidad sin mantenimiento frecuente.

El PTFE del asiento tampoco se degrada ante los reactivos de proceso más habituales. El actuador neumático, aunque requiere red de aire comprimido, ofrece la velocidad de respuesta necesaria en sistemas de corte de emergencia en proceso continuo.

Para la gama completa de válvulas de bola con actuador neumático, ver colección válvulas de bola con actuador neumático →
