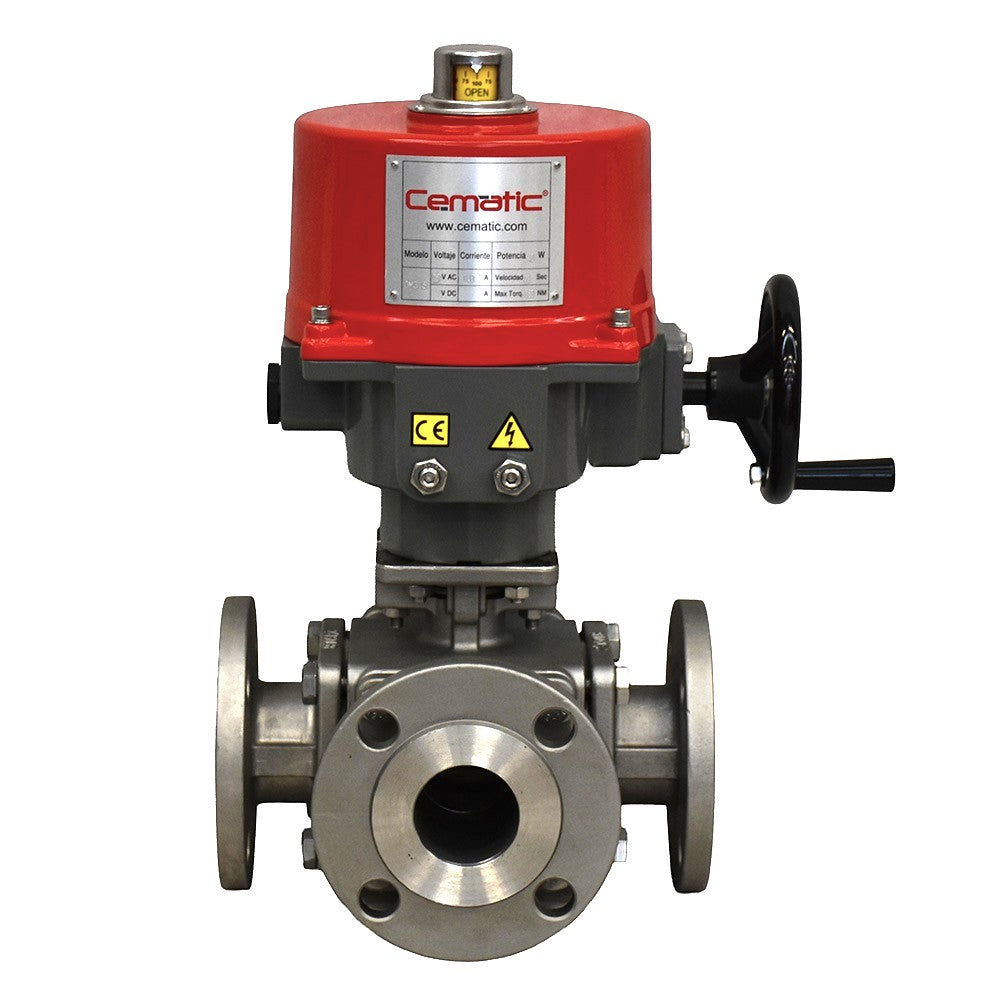

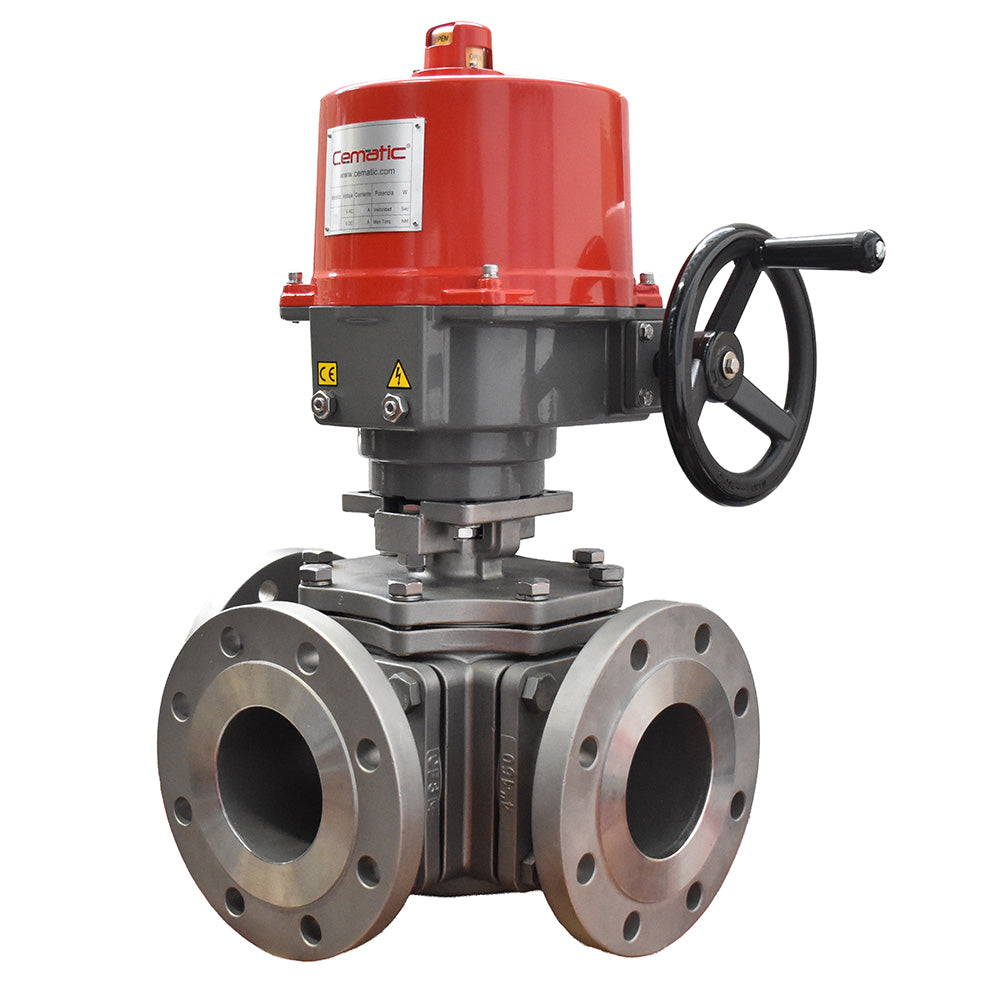

Válvula de Bola 3 Vías Bridada ANSI 150 con Actuador Eléctrico — SS316 CF8M, PTFE, 290 psi, hasta 180 °C

La válvula de bola 3 vías bridada ANSI 150 con actuador eléctrico de Cematic es la solución para automatizar el control de fluidos en múltiples direcciones sin necesidad de suministro de aire comprimido. Su diseño de 3 vías permite desviar o mezclar fluidos de forma eficiente, por lo que se adapta con facilidad a diversas configuraciones de tuberías.

Además, su construcción en SS316 (CF8M) con asiento de Teflón PTFE ofrece alta resistencia a la corrosión. Lo que la hace adecuada para fluidos agresivos en entornos industriales exigentes.

El actuador eléctrico integrado opera en modo On-Off o Modulante, por lo que automatiza el proceso sin necesidad de red de aire comprimido. En consecuencia, es la opción correcta donde no se dispone de suministro neumático.

Asimismo, es la preferida cuando se usa señal eléctrica como medio de control. Asimismo, Cematic entrega el conjunto ensamblado y probado, listo para instalar.

Configuración de puertos — Tipo L y Tipo T

La selección entre puerto tipo L y tipo T, además, define el comportamiento hidráulico de la válvula. Por lo que es el criterio más importante al especificarla:

• Puerto Tipo L: Desvía el flujo entre dos de los tres puertos disponibles. Por tanto, se usa en aplicaciones de selección o cambio de línea donde se alterna entre dos fuentes o destinos de forma exclusiva. En cambio, no permite el flujo simultáneo por los tres puertos.
• Puerto Tipo T: Permite, además, el flujo simultáneo entre los tres puertos. En consecuencia, es la opción preferida para mezcla o distribución de fluidos. Asimismo, facilita operaciones de llenado y vaciado en paralelo donde se requiere comunicar tres ramas del proceso.

Actuador eléctrico On-Off vs. Modulante

El actuador eléctrico, asimismo, está disponible en dos modos de operación según el tipo de control requerido:

• On-Off: El actuador opera solo en dos posiciones — completamente abierto o completamente cerrado. Por ello, es la opción correcta en sistemas de selección de línea y desvío. Solo se requiere conmutar entre posiciones por señal eléctrica del PLC.
• Modulante: El actuador, asimismo, posiciona la válvula en cualquier ángulo entre 0° y 90°, de forma proporcional a la señal de control. En consecuencia, es la opción correcta en lazos de control PID donde la válvula actúa como elemento final de control de caudal o mezcla. Asimismo, el actuador eléctrico modulante también se integra con PLC sin necesidad de posicionador externo adicional.

Por qué actuador eléctrico sobre neumático en esta aplicación

A continuación se describen las condiciones donde el actuador eléctrico es la opción correcta:

• Sin red de aire comprimido disponible: El actuador eléctrico no requiere compresor ni red neumática. Por ello, es la única opción viable cuando el punto de instalación no cuenta con aire comprimido disponible.
• Control modulante preciso: En versión Modulante, el actuador eléctrico, además, es más preciso en el posicionamiento que el neumático sin posicionador. Asimismo, elimina la variabilidad asociada a las variaciones de presión de aire en la señal de control.
• Integración directa con PLC: El actuador eléctrico, asimismo, recibe señal directa — 24V/110V/220V para On-Off, o 4-20 mA para Modulante — sin necesidad de solenoide adicional. En consecuencia, simplifica el esquema de control y reduce el número de componentes en el tablero.

Materiales de construcción

El cuerpo es de 3 partes en acero inoxidable 316 (CF8M), que es el material estándar para servicios con fluidos corrosivos. Su contenido de molibdeno, además, ofrece mayor resistencia a los cloruros y ácidos que el SS304.

El asiento es de Teflón PTFE, que es químicamente inerte frente a la mayoría de los fluidos industriales. Por lo que no presenta degradación química en contacto con ácidos, bases o solventes. Finalmente, la montura ISO5211 garantiza la compatibilidad del actuador con la válvula y permite sustituir el actuador sin modificar la válvula.

Especificaciones técnicas

Compatibilidad con fluidos

Esta válvula de bola 3 vías bridada con actuador eléctrico es compatible con una amplia gama de fluidos industriales. A continuación se describen los principales grupos:

• Químicos corrosivos y reactivos — el SS316 y el PTFE resisten ácidos, bases y solventes agresivos; por ello, es el conjunto estándar en líneas de proceso químico donde se requieren materiales de alta resistencia química
• Hidrocarburos y fluidos petroquímicos — el PTFE resiste los hidrocarburos y derivados del petróleo; asimismo, el SS316 ofrece mayor resistencia química que el SS304 en ambientes agresivos
• Fluidos refrigerantes — el SS316 y el PTFE resisten bajas temperaturas y los refrigerantes industriales más comunes; en cambio, para refrigerantes específicos verificar compatibilidad con el equipo técnico de Cematic
• Vapor y agua caliente hasta 180 °C — el PTFE mantiene sus propiedades de sellado hasta 180 °C; además, el SS316 resiste la corrosión del condensado sin degradación
• Gases industriales corrosivos — el PTFE ofrece excelente resistencia química frente a gases industriales agresivos; sin embargo, verificar presión y compatibilidad específica con el equipo técnico de Cematic

Aplicaciones de la válvula de bola 3 vías bridada con actuador eléctrico

Transporte y Control de Químicos Corrosivos

La válvula de bola 3 vías bridada con actuador eléctrico en SS316 y PTFE resiste productos químicos agresivos. El actuador eléctrico, además, permite el control remoto del fluido sin intervención manual en zonas de riesgo químico. Por ello, es la solución correcta en plantas químicas donde la seguridad del operador y la resistencia química del conjunto son requisitos simultáneos.

Manejo de Hidrocarburos y Petroquímica

El SS316 y el PTFE, además, son adecuados para hidrocarburos y fluidos derivados del petróleo. En consecuencia, esta válvula opera de forma confiable en refinerías y plantas petroquímicas donde se requiere desvío o mezcla de fluidos automatizada. Asimismo, la conexión bridada ANSI 150 garantiza la integridad mecánica de la unión en condiciones de vibración o carga de tubería elevada.

Sistemas de Refrigeración y Climatización

En sistemas de refrigeración industrial, esta válvula, además, regula fluidos refrigerantes de forma precisa desde PLC. El actuador eléctrico modulante, además, permite el control proporcional del caudal de refrigerante, por lo que optimiza la eficiencia energética del sistema. En consecuencia, es el elemento de control correcto en sistemas de refrigeración de proceso donde el control de temperatura requiere regulación continua del flujo.

Plantas de Energía y Vapor

En plantas de generación de energía, esta válvula, asimismo, controla fluidos incluyendo vapor a altas presiones y temperaturas. El SS316, además, soporta las condiciones de operación continua y demandante en ese entorno. Por ello, es adecuada para líneas de vapor y condensado en centrales de generación. La conexión bridada ANSI 150, asimismo, es el estándar de esas instalaciones.

Control de Flujo en Procesos Continuos y por Lotes

En instalaciones industriales con control de flujo en 3 vías, el actuador eléctrico, además, permite integrar la válvula en secuencias automatizadas desde PLC o SCADA. Asimismo, la versión Modulante es especialmente adecuada para procesos por lotes donde la proporción de mezcla debe ajustarse con precisión entre lotes de producción. Por ello, es el elemento de control estándar en sistemas de dosificación y mezcla automatizados.

Para la gama completa de válvulas de bola con actuador, ver colección válvulas de bola con actuador eléctrico →
