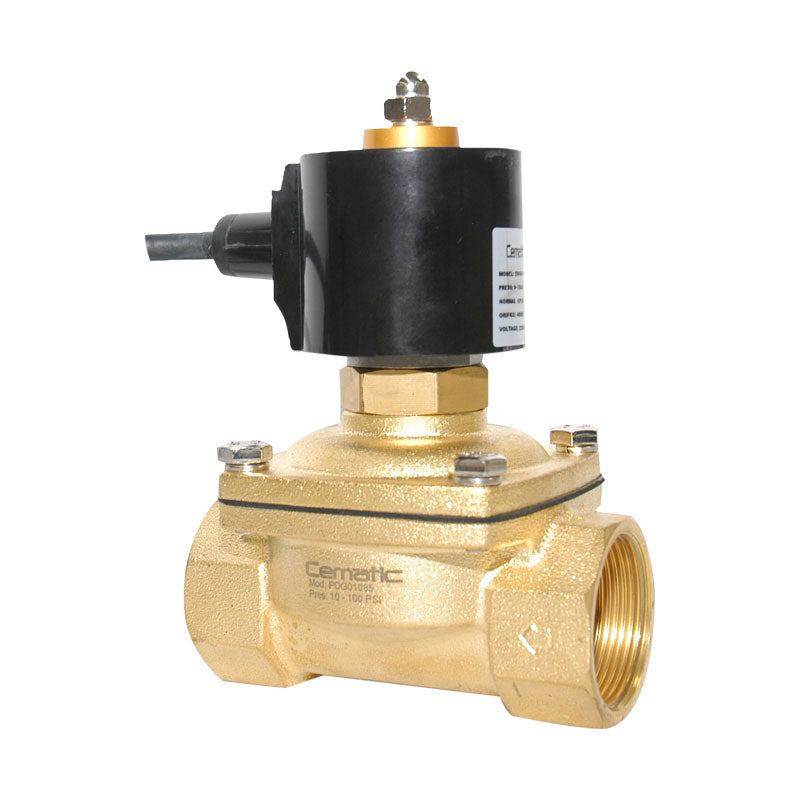

Válvula Solenoide Normalmente Abierta Alta Temperatura en Latón — Sello Viton, hasta 180 °C, 0 a 1.0 MPa

La válvula solenoide alta temperatura en latón con configuración normalmente abierta (NA) de Cematic es la electroválvula de acción directa y alto flujo para procesos que requieren simultáneamente flujo continuo ante falla eléctrica y resistencia térmica superior a 80 °C. Su sello Viton (FKM) extiende el rango de temperatura de trabajo hasta 180 °C — lo que la habilita para vapor de baja presión, agua caliente y fluidos de proceso térmico donde el sello NBR estándar se degradaría en semanas.

A diferencia de la solenoide NA en latón con sello NBR (hasta 80 °C), este producto está diseñado para entornos de alta temperatura donde el flujo debe mantenerse abierto ante cualquier corte eléctrico — por ejemplo, sistemas de refrigeración, calefacción y enfriamiento donde interrumpir el fluido ante una falla eléctrica causaría daños al equipo protegido. Además, el cuerpo de latón ofrece una alternativa de menor costo frente al SS304 cuando el fluido es compatible con este material.

Principio de operación — Normalmente Abierta (NA)

En estado sin energía (bobina desenergizada): la válvula permanece abierta — el fluido fluye libremente a través del orificio. Al energizar la bobina, el campo electromagnético desplaza el émbolo cerrando el paso del fluido. Al des-energizar, el resorte devuelve el émbolo y el flujo se restablece automáticamente.

Esta configuración es la correcta cuando:

• El flujo debe continuar ante una falla eléctrica (estado seguro = abierto)
• La temperatura del fluido supera los 80 °C, descartando el sello NBR estándar
• El fluido es compatible con cuerpo de latón — agua caliente, vapor de baja presión, aceites a temperatura elevada
• Se busca resistencia a alta temperatura con cuerpo de latón como alternativa de menor costo frente al SS304

Si tu aplicación requiere cierre automático ante falla eléctrica a alta temperatura con cuerpo de latón, la opción correcta es la solenoide NC alta temperatura en latón →

Por qué Viton y no NBR en alta temperatura

El sello determina el rango térmico real de operación de una válvula solenoide. Por ello, elegir el elastómero correcto es tan importante como elegir el material del cuerpo:

• NBR (Nitrilo) — hasta 80 °C: Sello estándar en solenoides industriales de uso general. Adecuado para agua a temperatura ambiente, aire y aceites hidráulicos ligeros. Por encima de 80–90 °C, el NBR pierde elasticidad, presenta fugas y se deforma permanentemente — lo que genera fallas prematuras y costos de mantenimiento elevados.
• Viton (FKM) — hasta 180 °C (este producto): Elastómero fluorado con estabilidad térmica y química superior. Mantiene sus propiedades de sellado hasta 180 °C y resiste aceites sintéticos, combustibles y fluidos de proceso agresivos que degradarían el NBR. En consecuencia, es el sello correcto para vapor, agua caliente y procesos térmicos industriales donde el NBR no es suficiente.

Materiales de construcción

• Cuerpo: Latón de alta calidad — resistencia a la corrosión para agua, vapor de baja presión, aire comprimido y aceites hidráulicos. Alternativa de costo eficiente frente al SS304 cuando el fluido es compatible con latón.
• Émbolo: Acero inoxidable — resistente a la corrosión por el fluido y con masa optimizada para apertura confiable por resorte y cierre rápido por accionamiento electromagnético.
• Sello de asiento: Viton (FKM) — compatible con temperaturas hasta 180 °C, aceites sintéticos y fluidos de proceso a temperatura elevada. Diferenciador clave frente a la solenoide NA en latón con NBR estándar.
• Bobina: Encapsulada en resina, protección IP65 — apta para ambientes húmedos, con condensación y polvo industrial.
• Conexión: Rosca NPT hembra — estándar industrial en México, compatible con tuberías de acero, cobre y PVC con adaptadores.

Especificaciones técnicas

Selección de voltaje

• 24 VDC: Estándar en gabinetes de control industrial con PLC y fuente DC. Tensión de seguridad, la opción más común en instalaciones nuevas y sistemas automatizados modernos.
• 110 VAC: Para instalaciones con circuitos monofásicos de 110 V disponibles en campo — el voltaje más extendido en la industria en México y Estados Unidos.
• 220 VAC: Para tableros de fuerza con distribución bifásica o instalaciones con estándar europeo de tensión.

Compatibilidad con fluidos

• ✅ Vapor de baja presión hasta 180 °C — habilitado por el sello Viton; el NBR estándar no resiste esta temperatura
• ✅ Agua caliente hasta 180 °C — sistemas de calefacción, refrigeración y procesos térmicos industriales
• ✅ Agua de proceso a temperatura ambiente y elevada — hasta 0.7 MPa
• ✅ Aire comprimido hasta 1.0 MPa — servicio neumático industrial
• ✅ Aceites hidráulicos minerales y sintéticos — Viton compatible con mayor rango de aceites que NBR
• ⚠️ Agua de mar o fluidos con cloruros elevados a temperatura: el latón puede ser insuficiente — considerar la solenoide NA en acero inoxidable SS304 →
• ⚠️ Fluidos con sólidos en suspensión: instalar filtro de línea aguas arriba para proteger el sello y el orificio
• ❌ Ácidos concentrados, solventes clorados: usar solenoide con cuerpo en acero inoxidable SS304 o SS316

Cómo elegir entre las solenoides NA de alta temperatura de Cematic

Cuando la aplicación requiere configuración NA y resistencia a alta temperatura, Cematic ofrece dos variantes según el material del cuerpo:

• NA Latón + Viton hasta 180 °C — este producto: Para agua caliente, vapor de baja presión y procesos térmicos donde el fluido es compatible con cuerpo de latón. La solución de menor costo para alta temperatura con configuración NA.
• NA SS304 + Viton hasta 180 °C: Para fluidos que requieren cuerpo de acero inoxidable — agua purificada, fluidos agresivos, procesos farmacéuticos o alimentarios. Ver solenoide NA acero inoxidable →

Aplicaciones industriales principales

Sistemas de refrigeración y enfriamiento industrial a alta temperatura
En circuitos de refrigeración con agua caliente o refrigerantes a temperatura elevada, esta válvula solenoide alta temperatura en latón mantiene el flujo abierto durante la operación normal y lo cierra al recibir señal del controlador. Ante un corte eléctrico, el flujo se restablece automáticamente — protegiendo el equipo de sobrecalentamientos. Por ello, es la configuración estándar en sistemas donde el flujo continuo es la condición de seguridad.

Control de vapor y agua caliente con apertura de seguridad
En sistemas de calefacción por vapor de baja presión donde el corte del fluido ante una falla eléctrica representaría un riesgo operativo — congelamiento de tuberías, daño en equipos térmicos — esta solenoide NA con Viton garantiza el flujo continuo de vapor o agua caliente hasta 180 °C incluso ante un corte eléctrico no programado. En consecuencia, es la elección correcta cuando el estado seguro del proceso es el flujo abierto.

HVAC y distribución de agua caliente por zonas
En instalaciones de calefacción con distribución por agua caliente, esta electroválvula NA controla el cierre de zonas específicas al recibir señal del controlador, mientras mantiene el flujo en las zonas activas. Además, ante cualquier falla eléctrica en el sistema de control, las zonas en operación continúan recibiendo agua caliente sin interrupción.

Procesos de alta temperatura con aceites sintéticos
En sistemas de lubricación centralizada y transferencia de calor con aceites a temperatura elevada, el sello Viton resiste la degradación química y térmica que inutilizaría un sello NBR. Asimismo, la configuración NA garantiza que el flujo de aceite se mantenga ante cualquier falla eléctrica, protegiendo los equipos lubricados de daños por falta de lubricación.

Para la gama completa de válvulas solenoides, ver colección válvulas solenoides →

Ficha Técnica
