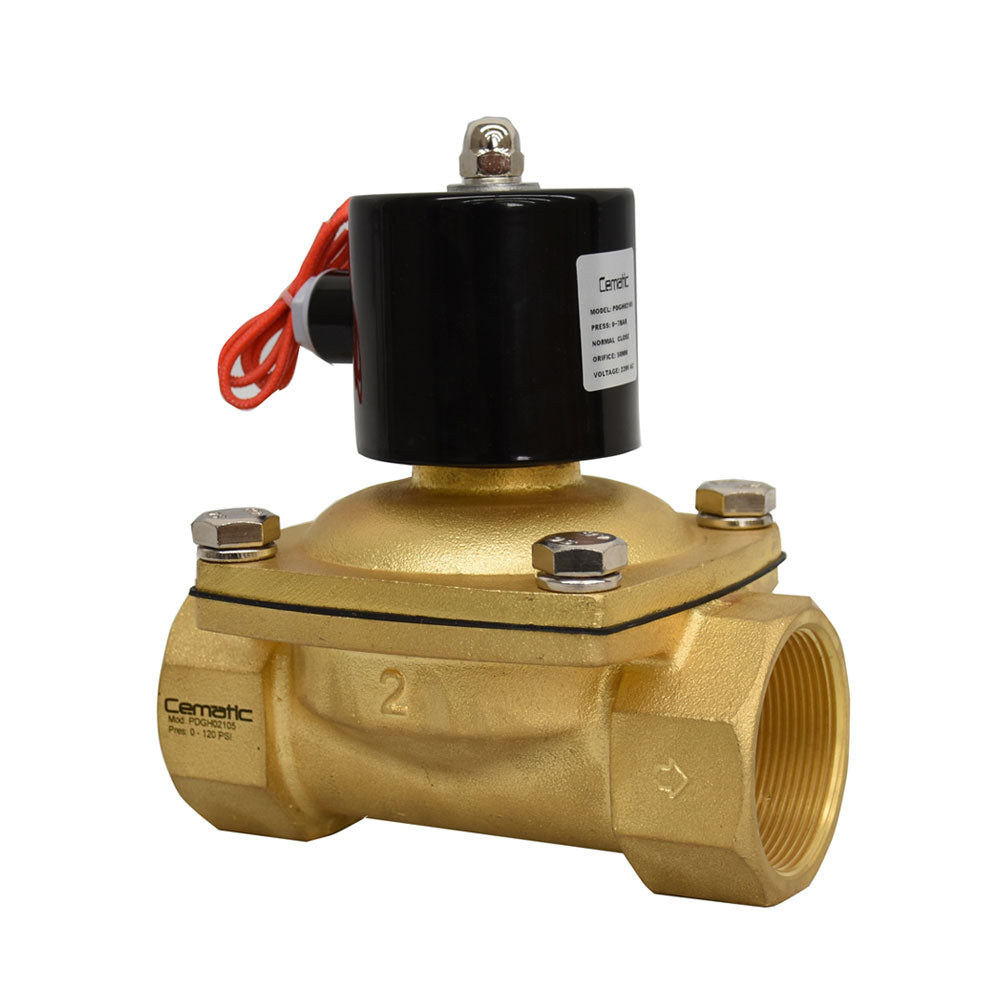

Válvula Solenoide Normalmente Cerrada Alta Temperatura en Latón — Sello Viton, hasta 180 °C

La válvula solenoide normalmente cerrada alta temperatura en latón de Cematic es la electroválvula de acción directa y alto flujo diseñada para procesos que requieren simultáneamente cierre automático ante falla eléctrica (NC) y resistencia térmica superior a 80 °C. A diferencia de la solenoide NC en latón con sello NBR estándar, esta electroválvula incorpora sello Viton (FKM) que extiende el rango de temperatura de trabajo hasta 180 °C — habilitando su uso en vapor de baja presión, agua caliente y fluidos de proceso térmico donde el NBR se degradaría en semanas.

Por ello, es la solución intermedia entre la solenoide NC en latón con NBR (hasta 80 °C) y la solenoide NC en acero inoxidable con Viton (hasta 180 °C), cuando el proceso requiere alta temperatura pero el cuerpo de latón es compatible con el fluido y el presupuesto es un factor relevante.

Principio de operación — Normalmente Cerrada (NC)

En estado sin energía (bobina desenergizada): la válvula permanece cerrada — el resorte interno mantiene el émbolo sobre el asiento bloqueando el paso del fluido. Al energizar la bobina, el campo electromagnético eleva el émbolo y abre el paso. Al des-energizar, el resorte devuelve el émbolo al cierre de forma automática.

Esta configuración es la correcta cuando:

• El fluido debe cortarse automáticamente ante una falla de energía eléctrica (estado seguro = cerrado)
• La temperatura del fluido supera los 80 °C, descartando el sello NBR estándar
• El fluido es compatible con cuerpo de latón — agua caliente, vapor de baja presión, aceites a temperatura elevada
• Se busca la combinación de alta temperatura y cuerpo de latón como alternativa de menor costo frente al SS304

Sello Viton vs. NBR — cuándo importa la diferencia

El sello es el componente más crítico de una válvula solenoide en aplicaciones de alta temperatura. Por ello, la elección correcta determina la vida útil real del equipo:

• NBR (Nitrilo) — hasta 80 °C: Sello estándar en la mayoría de solenoides industriales. Adecuado para agua fría, agua de proceso a temperatura ambiente, aire comprimido y aceites hidráulicos ligeros. Por encima de 80–90 °C, el NBR pierde elasticidad y comienza a presentar fugas y deformación permanente.
• Viton (FKM) — hasta 180 °C (este producto): Elastómero fluorado con estabilidad térmica y química superior. Mantiene sus propiedades de sellado hasta 180 °C y resiste aceites sintéticos, combustibles y fluidos de proceso agresivos que degradarían el NBR. En consecuencia, es el sello correcto para vapor, agua caliente y procesos térmicos industriales.

Materiales de construcción

• Cuerpo: Latón de alta calidad — resistencia a la corrosión para agua, vapor de baja presión, aire comprimido y aceites hidráulicos. Solución de costo eficiente frente al SS304 cuando el fluido es compatible con latón.
• Émbolo: Acero inoxidable — resistente a la corrosión por el fluido y con masa optimizada para cierre confiable por resorte y apertura rápida por accionamiento electromagnético.
• Sello de asiento: Viton (FKM) — compatible con temperaturas hasta 180 °C, aceites sintéticos y fluidos de proceso a temperatura elevada. Es el diferenciador clave de este producto frente a la solenoide NC en latón con NBR estándar.
• Bobina: Encapsulada en resina, protección IP65 — apta para ambientes húmedos, con condensación y polvo industrial.
• Conexión: Rosca NPT hembra — estándar industrial en México, compatible con tuberías de acero, cobre y PVC con adaptadores.

Especificaciones técnicas

Selección de voltaje

• 24 VDC: Estándar en gabinetes de control industrial con PLC y fuente DC. Tensión de seguridad, la opción más común en instalaciones nuevas y sistemas automatizados modernos.
• 110 VAC: Para instalaciones con circuitos monofásicos de 110 V disponibles en campo — el voltaje más extendido en la industria en México y Estados Unidos.
• 220 VAC: Para tableros de fuerza con distribución bifásica o instalaciones con estándar europeo de tensión.

Compatibilidad con fluidos

• ✅ Vapor de baja presión hasta 180 °C — habilitado por el sello Viton; el NBR estándar no resiste esta temperatura
• ✅ Agua caliente hasta 180 °C — sistemas de calefacción, intercambiadores y procesos térmicos industriales
• ✅ Agua de proceso a temperatura ambiente y elevada — hasta 0.7 MPa
• ✅ Aire comprimido hasta 1.0 MPa — servicio neumático industrial
• ✅ Aceites hidráulicos minerales y sintéticos — Viton compatible con mayor rango de aceites que NBR
• ⚠️ Agua de mar o fluidos con cloruros elevados a temperatura: el latón puede ser insuficiente — considerar la solenoide NC en acero inoxidable SS304 →
• ⚠️ Fluidos con sólidos en suspensión: instalar filtro de línea aguas arriba para proteger el sello y el orificio
• ❌ Ácidos concentrados, solventes clorados: usar solenoide con cuerpo en acero inoxidable SS304 o SS316

Cómo elegir entre las solenoides NC de Cematic

Cematic ofrece tres variantes NC de acción directa y alto flujo para cubrir distintos rangos de temperatura y requisitos de material:

• NC Latón + NBR (hasta 80 °C): Para agua fría, aire y aceites a temperatura ambiente. La opción estándar de menor costo para aplicaciones generales. Ver solenoide NC latón NBR →
• NC Latón + Viton (hasta 180 °C) — este producto: Para agua caliente, vapor de baja presión y procesos térmicos donde el cuerpo de latón es compatible con el fluido. La solución intermedia entre costo y rendimiento a alta temperatura.
• NC SS304 + Viton (hasta 180 °C): Para fluidos que requieren cuerpo de acero inoxidable — agua purificada, fluidos agresivos, procesos farmacéuticos o alimentarios. Ver solenoide NC acero inoxidable →

Aplicaciones industriales principales

Control de vapor y agua caliente con cierre de seguridad
En sistemas de calefacción industrial, generadores de vapor de baja presión y circuitos de agua caliente, esta válvula solenoide normalmente cerrada alta temperatura combina el cierre automático ante falla eléctrica con la resistencia térmica del sello Viton hasta 180 °C. Por ello, es el componente de control estándar cuando el estado seguro exige corte del fluido y la temperatura del proceso supera los 80 °C.

Procesos CIP con agua caliente
En sistemas de limpieza en sitio (CIP) con agua caliente a presión, esta electroválvula NC con Viton resiste las temperaturas del ciclo de limpieza que degradarían un sello NBR. Además, el cierre NC garantiza que el flujo de agua caliente se interrumpa automáticamente al terminar cada ciclo, sin necesidad de intervención manual.

HVAC y sistemas de calefacción por agua caliente
En instalaciones de calefacción por agua caliente con distribución por zonas, esta solenoide NC controla la apertura y cierre de cada zona desde el controlador central. En consecuencia, permite la automatización de la distribución de calor con cierre de seguridad ante cortes eléctricos no programados.

Control de aceites de proceso a temperatura elevada
En sistemas de lubricación centralizada con aceite caliente y circuitos de transferencia térmica con aceites sintéticos, el sello Viton resiste la degradación que inutilizaría un sello NBR a temperatura elevada. Asimismo, el cuerpo de latón ofrece la compatibilidad necesaria con aceites hidráulicos y minerales a un costo menor que el SS304.

Para la gama completa de válvulas solenoides, ver colección válvulas solenoides →
