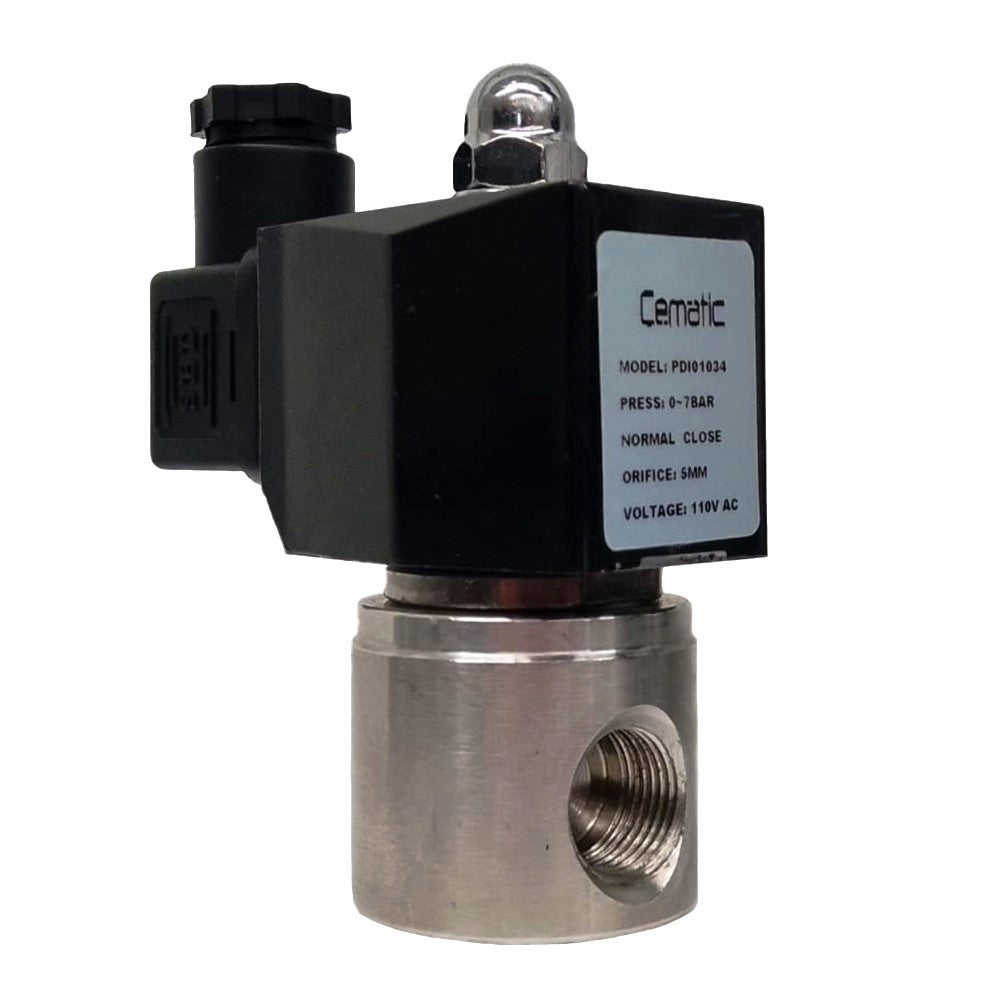

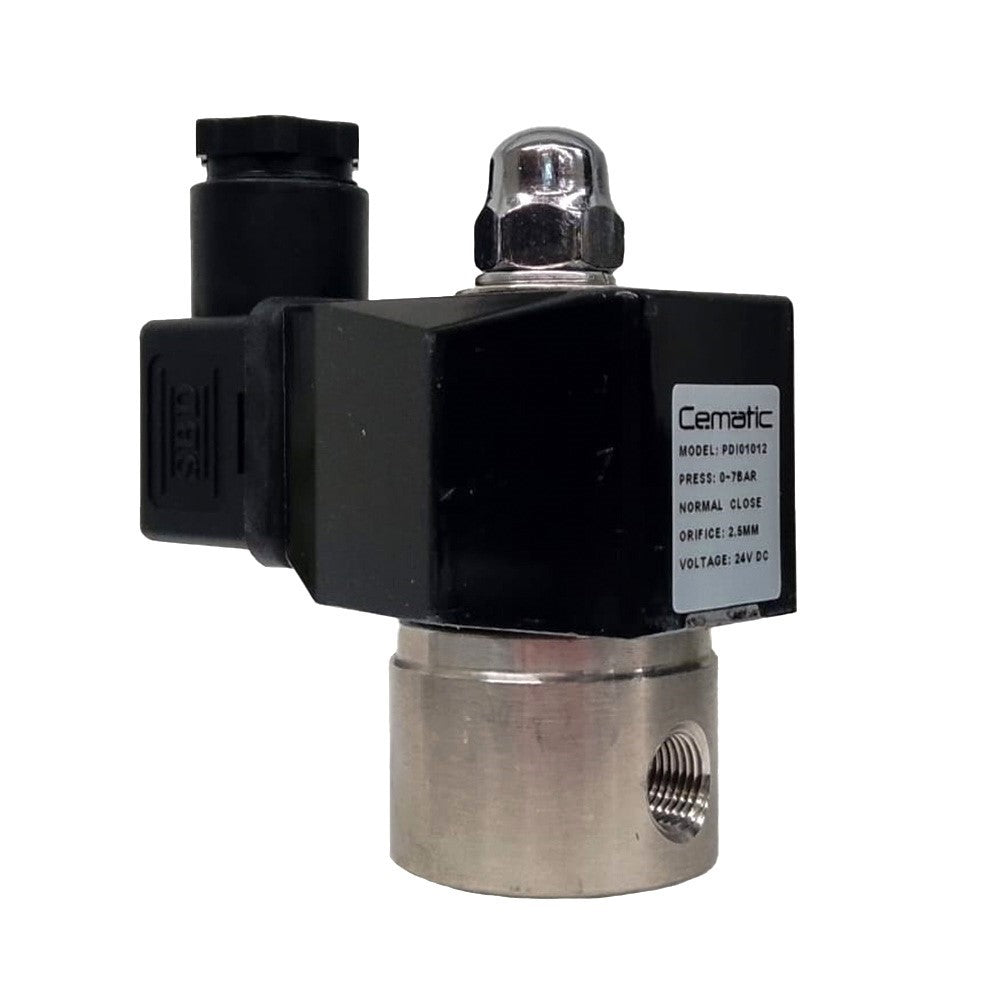

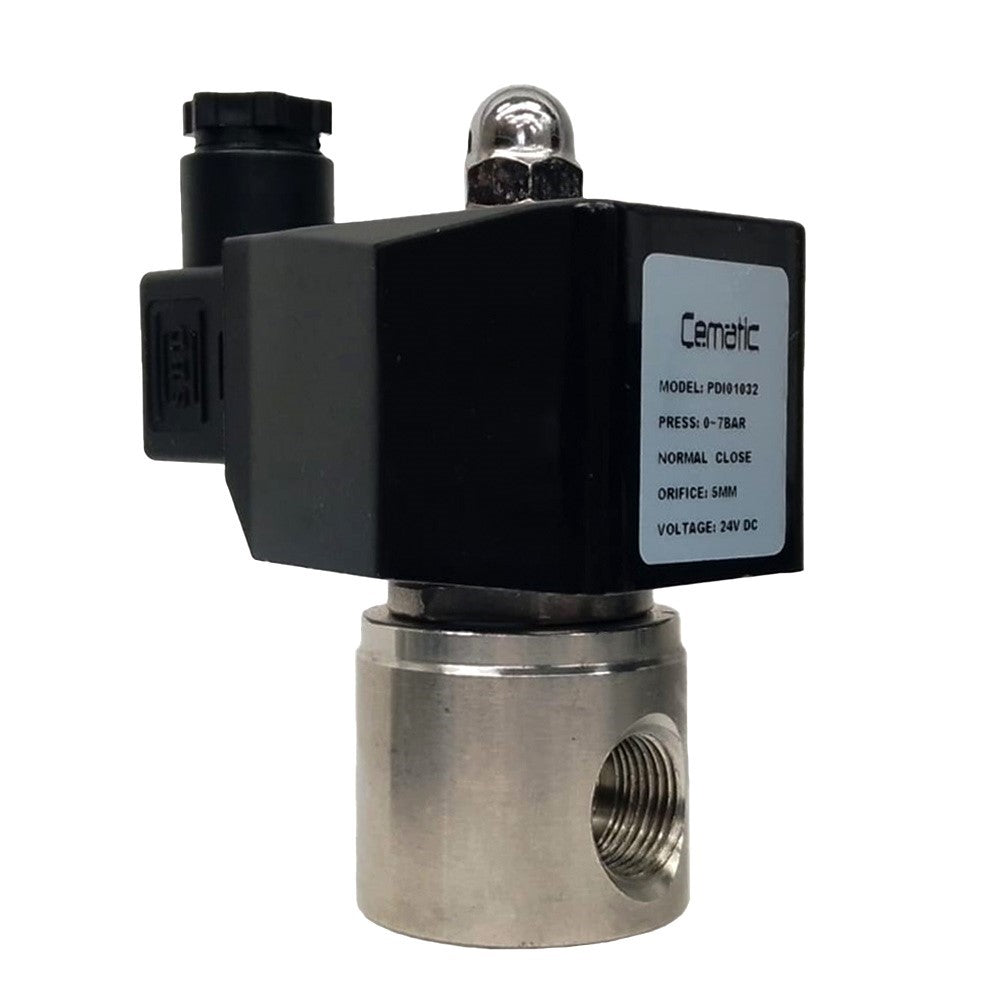

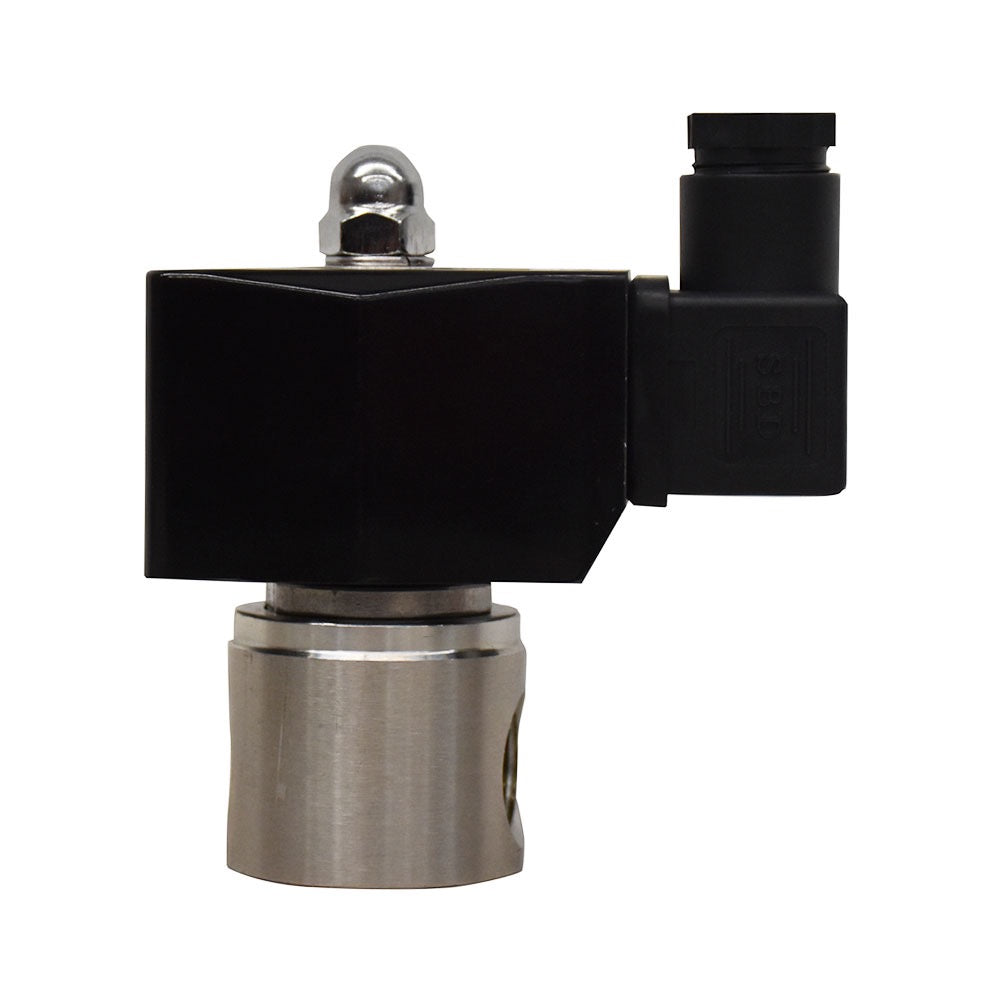

Válvula Solenoide Directa Normalmente Cerrada Acero Inoxidable — SS304, Viton

La válvula solenoide directa normalmente cerrada acero inoxidable de Cematic es la electroválvula de acción directa 2/2 vías con cuerpo SS304 y sello Viton para el control ON/OFF de fluidos en diámetros de instrumentación — 1/8" y 3/8" NPT — donde el latón no es compatible con el fluido o donde se requiere mayor resistencia química del sello. Su acción directa opera desde presión cero (0 bar), sin necesidad de presión diferencial mínima, lo que la hace válida en sistemas que arrancan sin presión o que operan con presión variable. Además, el cierre automático ante falla eléctrica (NC) la convierte en la opción de seguridad estándar para control de fluidos agresivos en aplicaciones de instrumentación y proceso.

A diferencia de la solenoide directa NC en latón con sello NBR, esta electroválvula directa normalmente cerrada en acero inoxidable incorpora sello Viton (FKM) — compatible con una gama química significativamente más amplia que el NBR, incluyendo aceites sintéticos, solventes orgánicos y fluidos de proceso agresivos — y cuerpo SS304 sin aporte de iones metálicos al fluido.

Principio de operación — Solenoide Directa Normalmente Cerrada (NC)

En estado sin energía (bobina desenergizada): la válvula solenoide directa normalmente cerrada acero inoxidable permanece en posición de cierre — el resorte mantiene el émbolo sobre el asiento bloqueando el paso. Al energizar la bobina, el campo electromagnético desplaza el émbolo directamente y abre el paso del fluido. Al des-energizar, el resorte devuelve el émbolo al cierre de forma automática.

La ventaja clave de la acción directa sobre la pilotada es que opera desde presión diferencial cero — el sistema puede arrancar sin presión y la válvula funciona correctamente en todo momento, independientemente de la presión de la línea. Por ello, es la opción correcta para sistemas con presión variable o arranques en frío.

SS304 + Viton vs. Latón + NBR — por qué importa en diámetros de instrumentación

En diámetros pequeños de instrumentación, la selección de material no siempre es obvia. A continuación se describen los casos donde esta solenoide directa NC en SS304 es la correcta frente a la versión en latón:

• Compatibilidad química del fluido: El Viton resiste aceites sintéticos, algunos solventes orgánicos, combustibles y fluidos agresivos que degradarían el NBR. Asimismo, el SS304 resiste fluidos que atacan el latón — como soluciones ligeramente ácidas o fluidos que no deben contaminarse con iones de cobre o zinc.
• Pureza del fluido: El SS304 no aporta iones metálicos al fluido — requisito en aplicaciones de agua purificada, laboratorio, farma y procesos alimentarios donde la contaminación metálica es inaceptable.
• Especificación de material: En plantas donde la piping class de proceso especifica acero inoxidable para todos los componentes en contacto con el fluido, esta solenoide permite cumplir la especificación en los puntos de instrumentación sin excepciones.
• Presión desde cero: Ambas versiones (latón y SS304) de acción directa operan desde 0 bar. Sin embargo, la versión SS304 cubre fluidos que la versión latón no puede manejar.

Materiales de construcción

• Cuerpo: Acero inoxidable 304 (SS304) — resistencia a la corrosión para agua de proceso, soluciones acuosas, fluidos industriales moderadamente agresivos y aplicaciones donde la pureza del material en contacto con el fluido es un requisito.
• Émbolo: Acero inoxidable — resistente a la corrosión por el fluido de proceso.
• Sello de asiento: Viton (FKM) — compatible con aceites sintéticos, combustibles, solventes orgánicos no halogenados y fluidos de proceso agresivos que degradarían el NBR. Temperatura de trabajo hasta 80 °C en agua y aceite, hasta 90 °C en aire.
• Bobina: Encapsulada, protección IP65 — apta para ambientes húmedos y con polvo industrial.
• Conexión: Rosca NPT hembra — estándar industrial en México para instrumentación y control de fluidos en diámetros pequeños.

Especificaciones técnicas

Compatibilidad con fluidos — válvula solenoide directa normalmente cerrada acero inoxidable

• ✅ Agua purificada y agua desmineralizada — sin aporte de iones metálicos del SS304
• ✅ Agua de proceso y agua potable — hasta 0.7 MPa y 80 °C
• ✅ Aire comprimido — hasta 0.7 MPa, -20 °C a 90 °C; instrumentación neumática
• ✅ Aceites sintéticos y minerales — Viton compatible con mayor rango que NBR; hasta 80 °C
• ✅ Solventes orgánicos no halogenados — verificar compatibilidad específica con equipo técnico de Cematic
• ✅ Gases industriales no corrosivos — nitrógeno, CO₂ seco, argón
• ⚠️ Fluidos con sólidos en suspensión: instalar filtro de línea aguas arriba para proteger el sello y el orificio
• ⚠️ Temperatura superior a 80 °C en agua u aceite: verificar disponibilidad de versión con mayor rango térmico con equipo técnico de Cematic
• ❌ Ácidos concentrados, solventes halogenados, fluidos con cloruros elevados: el SS304 puede ser insuficiente — consultar necesidad de SS316

Aplicaciones de la válvula solenoide directa normalmente cerrada en acero inoxidable

Instrumentación y control de fluidos agresivos en diámetros pequeños
La válvula solenoide directa normalmente cerrada acero inoxidable es la opción correcta en puntos de instrumentación donde el fluido de proceso excluye el latón por compatibilidad química o requisitos de pureza. En plantas químicas, farmacéuticas y alimentarias, los puntos de medición, muestreo y control de 1/8" y 3/8" deben cumplir la misma especificación de materiales que el resto de la línea. Por ello, esta solenoide SS304 + Viton es la continuación lógica de la piping class de proceso hasta los componentes de instrumentación.

Agua purificada y laboratorio
En equipos de laboratorio, plantas de osmosis inversa y sistemas de agua purificada donde cualquier aporte metálico al fluido es inaceptable, esta electroválvula directa NC en acero inoxidable controla el paso de agua con cierre automático ante falla eléctrica. Además, la acción directa desde cero bar garantiza operación correcta en sistemas de baja presión típicos de laboratorio y plantas de tratamiento de agua.

Dosificación de fluidos químicamente agresivos
En sistemas de dosificación de reactivos, soluciones ácidas diluidas, solventes orgánicos y otros fluidos incompatibles con NBR o latón, el sello Viton de esta solenoide directa NC garantiza la integridad del sello en contacto continuo con el fluido de proceso. En consecuencia, reduce las fallas prematuras de sello y los costos de mantenimiento frente a solenoides con sello NBR en las mismas condiciones químicas.

Sistemas neumáticos y control de aire en ambientes agresivos
En instalaciones donde el ambiente es corrosivo o donde el aire comprimido contiene trazas de humedad y contaminantes, el cuerpo SS304 de esta solenoide directa normalmente cerrada ofrece mayor durabilidad que el latón zincado en exposición prolongada. Asimismo, opera correctamente desde -20 °C hasta 90 °C en aire, cubriendo ambientes industriales con variaciones térmicas significativas.

Para la gama completa de válvulas solenoides, ver colección válvulas solenoides →
