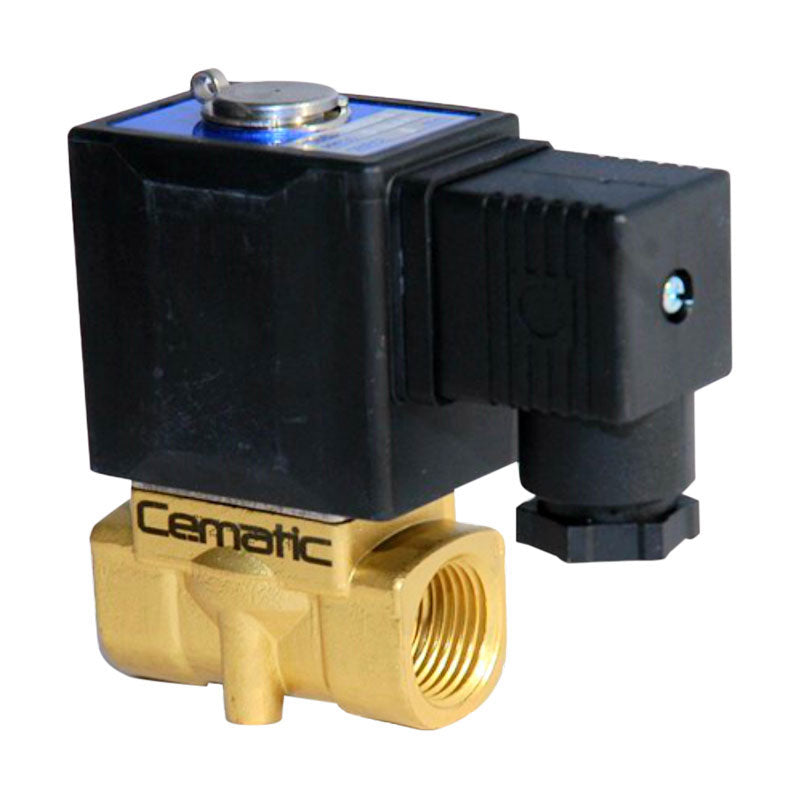

Válvula Solenoide Directa Normalmente Cerrada en Latón — 2/2 Vías

La válvula solenoide directa normalmente cerrada en latón de Cematic es la electroválvula de acción directa 2/2 vías para control ON/OFF de fluidos en diámetros pequeños — de 1/8" a 1/2" — en sistemas de instrumentación, control de gas, dosificación de precisión y automatización industrial de bajo caudal. Su acción directa garantiza operación confiable con presión diferencial desde 0.1 MPa y respuesta inmediata en milisegundos, sin partes móviles adicionales. Por ello, es la elección estándar para puntos de control donde el caudal requerido no justifica una solenoide de mayor diámetro y donde la precisión de respuesta es prioritaria.

A diferencia de las solenoides NC de alto flujo en latón (diámetros 3/4" a 2"), esta electroválvula directa normalmente cerrada está optimizada para líneas de 1/8", 1/4", 3/8" y 1/2" — los diámetros estándar en instrumentación industrial, control de gas y equipos de proceso donde el espacio y el caudal son limitados.

Principio de operación — Válvula Solenoide Directa NC

En estado sin energía (bobina desenergizada): la válvula solenoide directa normalmente cerrada permanece en posición de cierre — el resorte mantiene el émbolo sobre el asiento bloqueando el paso del fluido. Al energizar la bobina, el campo electromagnético eleva el émbolo directamente y abre el paso. Al des-energizar, el resorte devuelve el émbolo al cierre de forma automática.

La acción directa es la correcta cuando:

• La presión diferencial puede ser baja — a partir de 0.1 MPa (1 bar)
• El diámetro requerido es 1/8" a 1/2" — rango donde la acción directa es eficiente sin mecanismo piloto
• El cierre automático ante falla eléctrica es el estado de seguridad del proceso (NC)
• Se requiere respuesta inmediata y tamaño compacto en el punto de instalación

Materiales de construcción

• Cuerpo: Latón — resistencia a la corrosión para agua potable, agua de proceso, aire comprimido, gas natural, GLP y aceites hidráulicos ligeros.
• Émbolo: Acero inoxidable — resistente a la corrosión y con masa optimizada para respuesta rápida de acción directa.
• Sello de asiento: NBR (Nitrilo) — compatible con agua, aire comprimido, gas natural, GLP y aceites hidráulicos minerales en los rangos de temperatura especificados.
• Bobina: Encapsulada, protección IP65 — apta para ambientes húmedos y con polvo industrial.
• Conexión: Rosca NPT hembra — estándar industrial en México para instrumentación y control de fluidos en diámetros pequeños.

Especificaciones técnicas

Solenoide directa normalmente cerrada vs. alto flujo — ¿cuál elegir?

Cematic ofrece dos solenoides NC de acción directa en latón con sello NBR para rangos de caudal distintos. La válvula solenoide directa normalmente cerrada en diámetros pequeños es correcta cuando:

• La línea de proceso es de 1/8" a 1/2" NPT
• El caudal requerido es bajo — instrumentación, gas, dosificación de precisión
• La presión de entrada supera 0.1 MPa (1 bar) en todo momento

Para diámetros de 3/4" a 2" con mayores caudales, la opción correcta es la solenoide NC latón alto flujo →

Compatibilidad con fluidos

• ✅ Agua potable y agua de proceso — hasta 1.0 MPa y 80 °C
• ✅ Aire comprimido — hasta 1.0 MPa, -20 °C a 90 °C; instrumentación neumática
• ✅ Gas natural y GLP — verificar regulación local y clasificación de área antes de instalar
• ✅ Aceites hidráulicos minerales — hasta 1.0 MPa y 80 °C, compatibles con NBR
• ✅ Gases industriales no corrosivos — nitrógeno, CO₂ seco, argón
• ⚠️ Presión inferior a 0.1 MPa: esta solenoide directa NC requiere al menos 1 bar de presión de entrada para operar correctamente
• ⚠️ Temperatura superior a 80 °C: el sello NBR se degrada — usar solenoide con sello Viton
• ❌ Ácidos concentrados, solventes clorados: usar solenoide con cuerpo en acero inoxidable

Aplicaciones de la válvula solenoide directa normalmente cerrada

Control de gas en instrumentación industrial
La válvula solenoide directa normalmente cerrada en latón es el componente estándar de cierre automático en líneas de gas de 1/8" a 1/4" NPT. Su configuración NC garantiza que el gas se corte automáticamente ante cualquier falla eléctrica — el estado de seguridad correcto para líneas de gas natural y GLP. Además, el cuerpo de latón es compatible con estos gases a las presiones de trabajo habituales en instrumentación.

Dosificación de precisión en equipos de proceso
En equipos de dosificación de reactivos y dispensadores de líquidos donde se requiere control ON/OFF preciso de pequeños volúmenes, los diámetros de 1/8" a 1/2" de esta electroválvula normalmente cerrada permiten integrar el control directamente en la línea sin reducidores adicionales. En consecuencia, la respuesta inmediata de la acción directa garantiza la precisión temporal de cada ciclo de dosificación.

Sistemas neumáticos de instrumentación y control
En gabinetes de control neumático y paneles de instrumentación donde el aire de señal circula por líneas de 1/4" o 3/8", esta solenoide directa NC controla el paso de aire comprimido con respuesta en milisegundos. Por ello, es la solución correcta en sistemas de instrumentación neumática donde se requiere cierre automático de la señal de aire ante falla eléctrica.

Refrigeración y climatización en líneas de pequeño diámetro
En sistemas de refrigeración compactos y equipos de laboratorio donde los diámetros de trabajo son de 3/8" o 1/2", esta solenoide directa normalmente cerrada controla el paso de refrigerantes con cierre automático de seguridad. Asimismo, la acción directa garantiza funcionamiento correcto incluso en condiciones de baja presión diferencial.

Para la gama completa de válvulas solenoides, ver colección válvulas solenoides →
