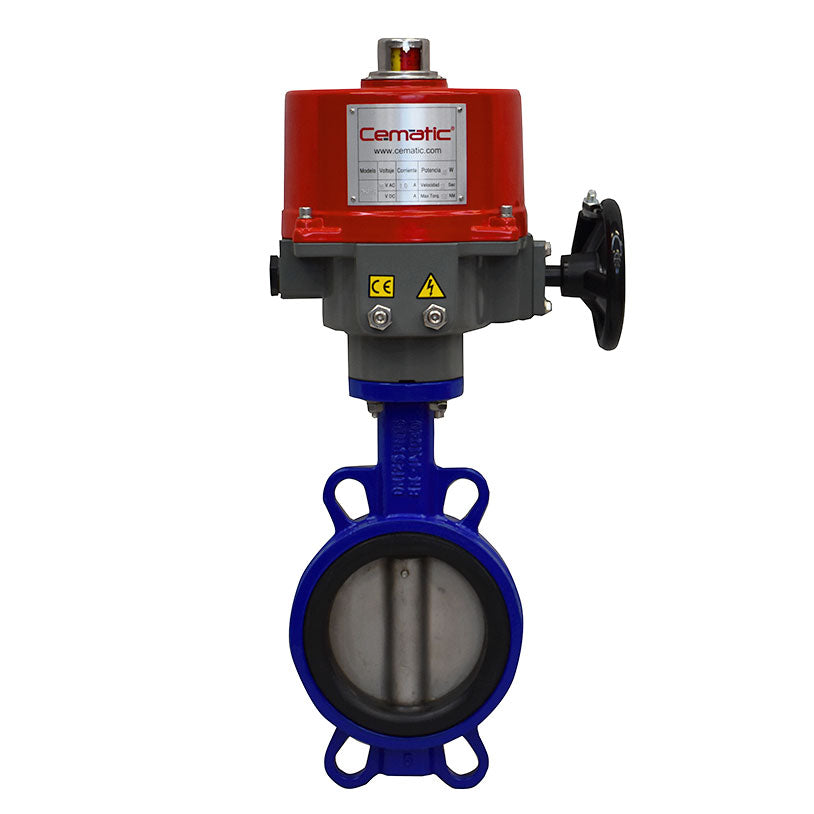

Válvula Mariposa Wafer Viton con Actuador Eléctrico — Hierro GG25, Disco SS316, 230 psi, hasta 200 °C

La válvula mariposa wafer Viton con actuador eléctrico de Cematic es la solución para el control automatizado de hidrocarburos, solventes, ácidos y fluidos agresivos en sistemas industriales con bridas Clase 150 LB. Su asiento de Viton resiste una amplia gama de productos químicos agresivos y mantiene sus propiedades de sellado hasta 200°C, temperatura que ningún otro elastómero del catálogo alcanza.

El disco en SS316 (CF8M) aporta, además, resistencia a los cloruros y ambientes corrosivos que degradarían un disco de acero al carbono. El actuador eléctrico On-Off o Modulante, finalmente, permite automatizar el proceso sin necesidad de red de aire comprimido, por tanto es la opción correcta donde solo se dispone de suministro eléctrico.

Cematic entrega el conjunto ensamblado y probado, listo para instalar.

Fortalezas del asiento Viton en aplicaciones con fluidos agresivos

El Viton (fluoroelastómero FKM) es el elastómero de mayor resistencia química y térmica del catálogo de válvulas mariposa de Cematic. A continuación se describen sus principales fortalezas:

• Hidrocarburos y derivados del petróleo: El Viton resiste aceites minerales, combustibles, gasolina, diésel y vapores de hidrocarburos sin degradación. Es, por tanto, el asiento estándar en válvulas para refinación, petroquímica y almacenamiento de combustibles.
• Ácidos y solventes agresivos: El Viton tolera ácidos concentrados, solventes aromáticos y mezclas agresivas que atacarían otros elastómeros. Dado que su resistencia química es amplia, cubre la mayoría de los fluidos en proceso químico sin necesidad de materiales más costosos.
• Alta temperatura hasta 200 °C: El Viton mantiene su elasticidad y capacidad de sellado hasta 200°C. Ya que esta temperatura supera lo que cualquier otro elastómero del catálogo puede ofrecer, es el asiento correcto en servicios de vapor, agua caliente y fluidos de alta temperatura.
• Asiento reemplazable: El asiento de Viton de esta válvula puede sustituirse en campo sin reemplazar el conjunto completo. Esto reduce significativamente el costo de mantenimiento a lo largo de la vida útil del equipo.

On-Off vs. Modulante: cómo seleccionar el modo de control eléctrico

El modo de control define el comportamiento de la válvula en el proceso. Es, también, el criterio más importante al especificar el conjunto:

• On-Off: El actuador opera en dos posiciones únicas — apertura total o cierre total — desde señal eléctrica digital. Es la opción adecuada en sistemas de aislamiento, corte y desvío donde no se requiere regular el caudal en posiciones intermedias.
• Modulante: El actuador posiciona el disco de forma proporcional a la señal 4-20 mA desde el PLC. Es la opción correcta en lazos de control PID donde la válvula actúa como elemento final de regulación de caudal. No requiere, además, posicionador externo adicional.

Materiales de construcción que garantizan resistencia en entornos agresivos

El cuerpo es de fundición de hierro GG25, material estándar en válvulas mariposa industriales. Dado que el asiento de Viton recubre la zona de contacto con el fluido, el cuerpo de hierro queda protegido sin necesidad de acero inoxidable en el cuerpo.

El disco es de SS316 (CF8M), ya que su contenido de molibdeno le confiere resistencia a los cloruros y a la corrosión localizada. El asiento Viton es reemplazable en campo. La montura ISO5211 garantiza, finalmente, la compatibilidad del actuador eléctrico con la válvula sin adaptadores.

Especificaciones técnicas

Compatibilidad con fluidos gracias a la combinación Viton y SS316

Esta válvula mariposa wafer Viton con actuador eléctrico cubre los fluidos industriales más exigentes. A continuación se describen los principales grupos:

• Hidrocarburos y combustibles — el Viton resiste aceites, gasolina y derivados del petróleo sin degradación; es el asiento de referencia en refinación y petroquímica
• Ácidos y solventes agresivos — el Viton tolera ácidos fuertes y solventes aromáticos; el disco SS316, también, aporta resistencia química adicional en la zona de mayor exposición
• Fluidos a alta temperatura hasta 200 °C — el Viton mantiene el sellado en todo el rango; cubre servicios donde otros asientos del catálogo no son viables por temperatura
• Fluidos con cloruros — el disco SS316 resiste la corrosión por picadura que afectaría a un disco de acero al carbono; aunque para concentraciones muy altas de cloruros se recomienda consultar al equipo técnico de Cematic
• Industria de pulpa y papel — el Viton soporta los productos blanqueadores y ácidos del proceso; el disco SS316, igualmente, mantiene su integridad ante la agresividad de esos fluidos

Aplicaciones de la válvula mariposa wafer Viton con actuador eléctrico

Industria Petroquímica y Refinación donde el Viton es el asiento estándar

La válvula mariposa wafer Viton con actuador eléctrico controla hidrocarburos y derivados del petróleo con alta resistencia química. El actuador eléctrico permite, además, el control remoto desde el DCS o PLC de la planta sin red neumática. Es el conjunto más especificado en refinerías y plantas petroquímicas donde el fluido en contacto con el asiento es un hidrocarburo.

Industria Química con Ácidos, Bases y Solventes

El Viton y el SS316 proporcionan resistencia a una amplia gama de ácidos, bases y solventes. La versión Modulante es, por tanto, la opción en lazos de control de caudal de productos químicos donde se requiere regulación continua. Es la alternativa correcta cuando el fluido es un solvente orgánico o un ácido que descarta asientos de menor resistencia química.

Industria de Pulpa y Papel donde el TFM1600 supera al EPDM

El Viton resiste los productos blanqueadores y los ácidos del proceso papelero sin degradación prematura. El actuador eléctrico, también, permite la integración en sistemas de automatización de la planta sin red neumática. Los intervalos de mantenimiento del asiento se extienden significativamente frente a elastómeros de menor resistencia química.

Industria de Energía: fluidos a alta temperatura hasta 200 °C

Con temperatura máxima de 200°C, esta válvula cubre servicios de vapor de baja y media presión en plantas de energía. El asiento Viton, dado que es reemplazable, facilita el mantenimiento sin sustituir el conjunto completo. Es el componente estándar en líneas de vapor y condensado donde se requiere hermeticidad a alta temperatura.

Industria Textil: solventes y fluidos de acabado a temperatura elevada

El Viton resiste los solventes y productos químicos de tintura y acabado textil sin deformación ni pérdida de hermeticidad. El actuador eléctrico permite, además, la automatización del proceso desde el sistema de control del edificio o planta.

Es la opción de mayor durabilidad en procesos textiles donde el fluido combina temperatura y agresividad química simultáneas.
