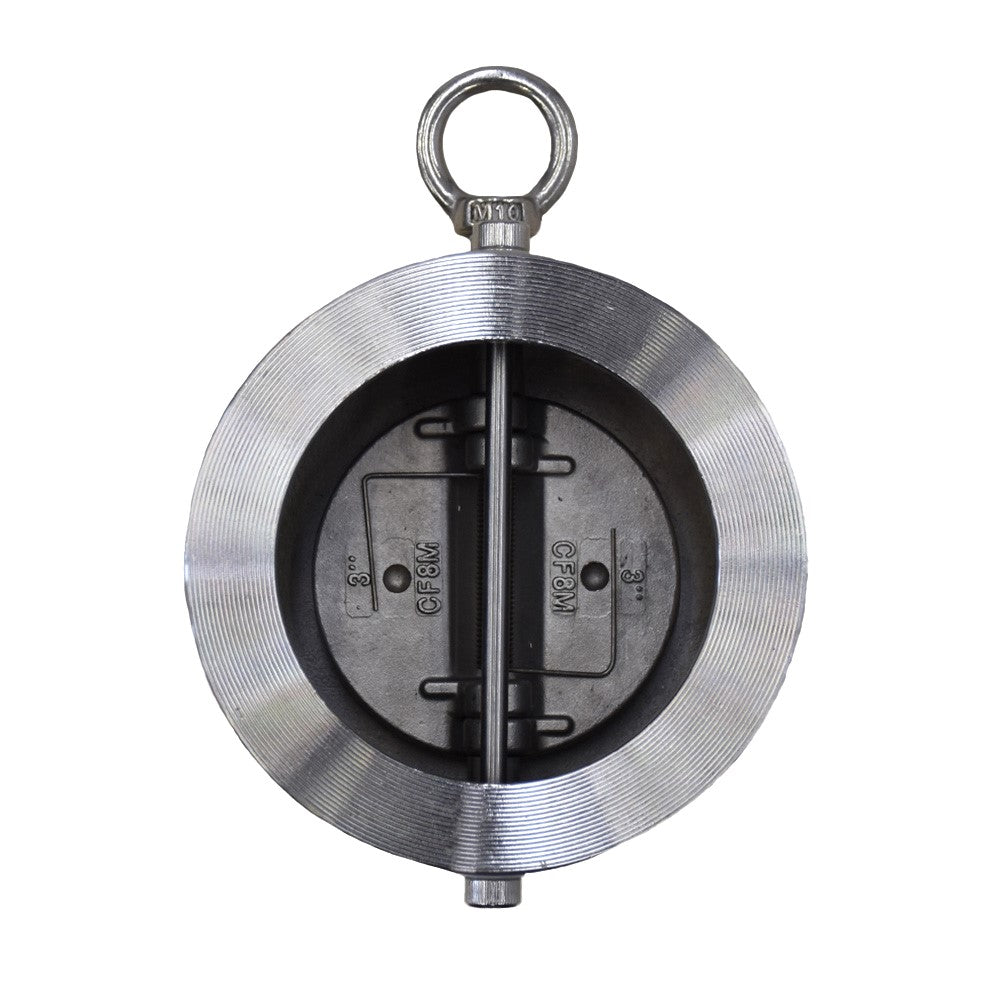

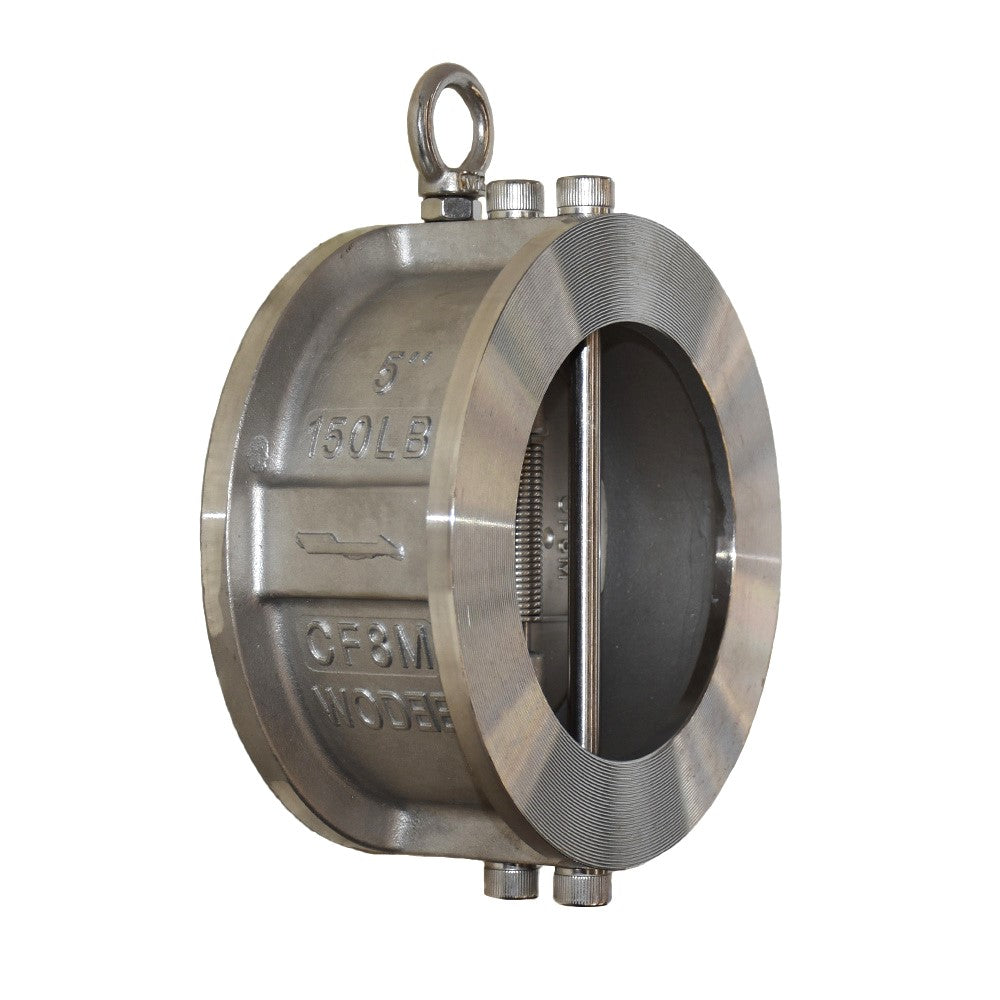

Válvula Check Doble Plato en Acero Inoxidable 316 — Tipo Wafer, API 6D

La válvula check doble plato en acero inoxidable 316 (CF8M) de Cematic es el dispositivo de seguridad para evitar el flujo inverso en sistemas de tuberías industriales donde se requiere respuesta rápida, baja pérdida de presión y alta resistencia a la corrosión.

Su diseño de doble plato cierra desde el centro hacia afuera en dos semicírculos simultáneos. A diferencia del disco columpio o del disco simple, este cierre es más rápido y simétrico. Por ello, el tiempo de cierre es significativamente menor. En consecuencia, reduce el golpe de ariete en líneas con caudal alto o cambios bruscos de flujo.

Su formato wafer, además, se instala directamente entre dos bridas clase 150 LB existentes sin necesidad de piezas adicionales. En consecuencia, ocupa menos espacio. Es, además, la alternativa más compacta y económica frente a las válvulas check de cuerpo largo.

Principio de operación — Válvula Check Doble Plato

La válvula check doble plato tiene dos semicírculos articulados en un eje central. Cuando el fluido fluye en la dirección correcta, la presión empuja ambos semicírculos hacia atrás y, así, abre el paso completo.

Al cesar el flujo o invertirse la dirección, en cambio, los resortes devuelven los dos platos al centro simultáneamente cerrando la válvula. De este modo, el cierre ocurre antes de que el flujo inverso se establezca completamente, lo que minimiza el golpe de ariete.

Esta respuesta rápida, asimismo, protege las bombas aguas arriba. Por ello, evita daños por retroceso de fluido en paradas de emergencia o fallos del sistema.

Doble Plato vs. otros tipos de válvula check

La selección del tipo de válvula check, además, depende de las condiciones del proceso. A continuación se describen los casos donde el doble plato es la opción correcta:

• Líneas con riesgo de golpe de ariete: El cierre simultáneo de los dos platos es más rápido que el del disco columpio o el disco simple. Por ello, reduce el golpe de ariete en sistemas de bombeo con arranques y paradas frecuentes. Asimismo, es el diseño preferido en líneas de impulsión de bombas centrífugas.
• Líneas de gran diámetro y alta velocidad: El diseño de doble plato, asimismo, ofrece menor resistencia al flujo que el disco columpio en toda la gama de diámetros. En consecuencia, la pérdida de presión es inferior y la eficiencia del sistema de bombeo es mayor.
• Espacios reducidos en la instalación: El formato wafer del doble plato ocupa significativamente menos longitud en la línea que una válvula check de cuerpo largo. Además, su bajo peso facilita la instalación en tuberías suspendidas o en espacios de acceso limitado.
• Sistemas de vapor y condensado: El diseño de doble plato, además, reduce el golpe de ariete en líneas térmicas donde las variaciones de presión son frecuentes. Asimismo, el cuerpo CF8M soporta temperaturas hasta 280 °C.

Materiales de construcción

El cuerpo es de acero inoxidable 316 (CF8M), que es el material estándar para servicios industriales con fluidos corrosivos. Su contenido de molibdeno, además, ofrece mayor resistencia a los cloruros, ácidos y ambientes agresivos que el SS304. Los discos doble plato son también de SS316 CF8M.

Por lo que se mantiene la coherencia del material en toda la zona de contacto con el fluido. Finalmente, el diseño API 6D garantiza que la válvula cumple con los estándares internacionales de diseño y prueba para válvulas de tubería industrial.

Especificaciones técnicas

Compatibilidad con fluidos

Esta válvula check doble plato en acero inoxidable 316 es compatible con una amplia gama de fluidos industriales. A continuación se describen los principales grupos:

• Fluidos químicos y petroquímicos corrosivos — el CF8M resiste químicos corrosivos, solventes, hidrocarburos y mezclas agresivas; por ello, es el material estándar en este tipo de procesos industriales
• Agua potable y tratamiento de agua — el SS316 resiste la corrosión por humedad y cloruros moderados; asimismo, es adecuado para líneas de bombeo, distribución y plantas de tratamiento
• Vapor y condensado hasta 280 °C — la temperatura máxima de 280 °C cubre los sistemas de vapor de baja y media presión; además, el diseño de doble plato reduce el golpe de ariete en líneas térmicas
• Sistemas HVAC y bombeo industrial — el doble plato evita el retorno en bombas centrífugas, chillers y líneas de impulsión; en consecuencia, protege los equipos de bombeo de daños por retroceso de fluido
• Pulpa y papel — el CF8M resiste los medios corrosivos y blanqueadores del proceso; sin embargo, verificar compatibilidad específica con el equipo técnico de Cematic para condiciones extremas
• Petróleo y gas — servicios de agua y fluidos de baja a media presión — apta para agua de servicio, agua de formación tratada y combustibles ligeros dentro del rango de presión PN16

Aplicaciones de la válvula check doble plato en acero inoxidable

Sistemas de Bombeo Industrial

La válvula check doble plato en acero inoxidable 316 es el componente estándar en líneas de impulsión de bombas centrífugas. Su cierre rápido, además, evita el retroceso del fluido ante una parada de la bomba. Por ello, protege la bomba de daños por flujo inverso y reduce el desgaste del impulsor en arranques frecuentes.

Procesos Químicos y Petroquímicos

El CF8M, además, resiste una amplia gama de fluidos agresivos sin corrosión prematura. En consecuencia, esta válvula garantiza larga vida útil en contacto continuo con químicos corrosivos, solventes e hidrocarburos. Asimismo, su formato wafer facilita la instalación en líneas de gran diámetro donde el espacio entre equipos es limitado.

Sistemas HVAC y Refrigeración

En sistemas de climatización y refrigeración, esta válvula evita el retorno del fluido de refrigeración en paradas del sistema. El diseño de doble plato, además, responde más rápido que el disco columpio. Por lo que reduce el golpe de ariete en sistemas con arranques y paradas frecuentes. En consecuencia, prolonga la vida útil de los compresores y bombas del sistema.

Sistemas de Vapor y Condensado

La temperatura máxima de 280 °C cubre la mayoría de los sistemas de vapor de baja y media presión. Asimismo, el diseño de doble plato reduce el golpe de ariete en líneas térmicas donde los cambios de fase y presión son frecuentes. Por ello, es la opción correcta en sistemas de distribución de vapor y recuperación de condensado en plantas industriales.

Tratamiento de Agua y Agua Potable

En plantas de tratamiento y sistemas de distribución, esta válvula, asimismo, previene el retorno que podría contaminar el suministro tratado. El SS316, asimismo, resiste la corrosión por cloruros y agentes de desinfección mejor que el acero al carbono o el hierro. Por ello, es una alternativa duradera en líneas de bombeo de agua tratada.

Para la gama completa de válvulas check, ver colección válvulas check →
