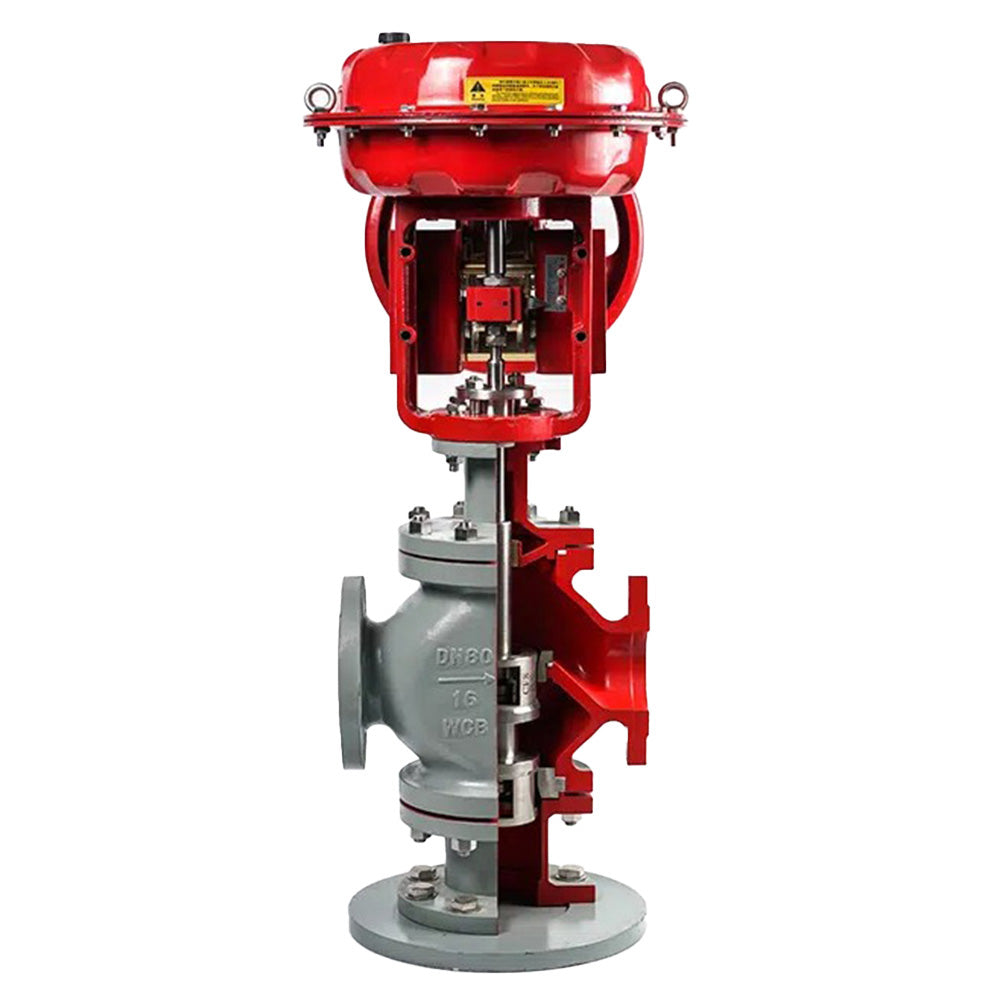

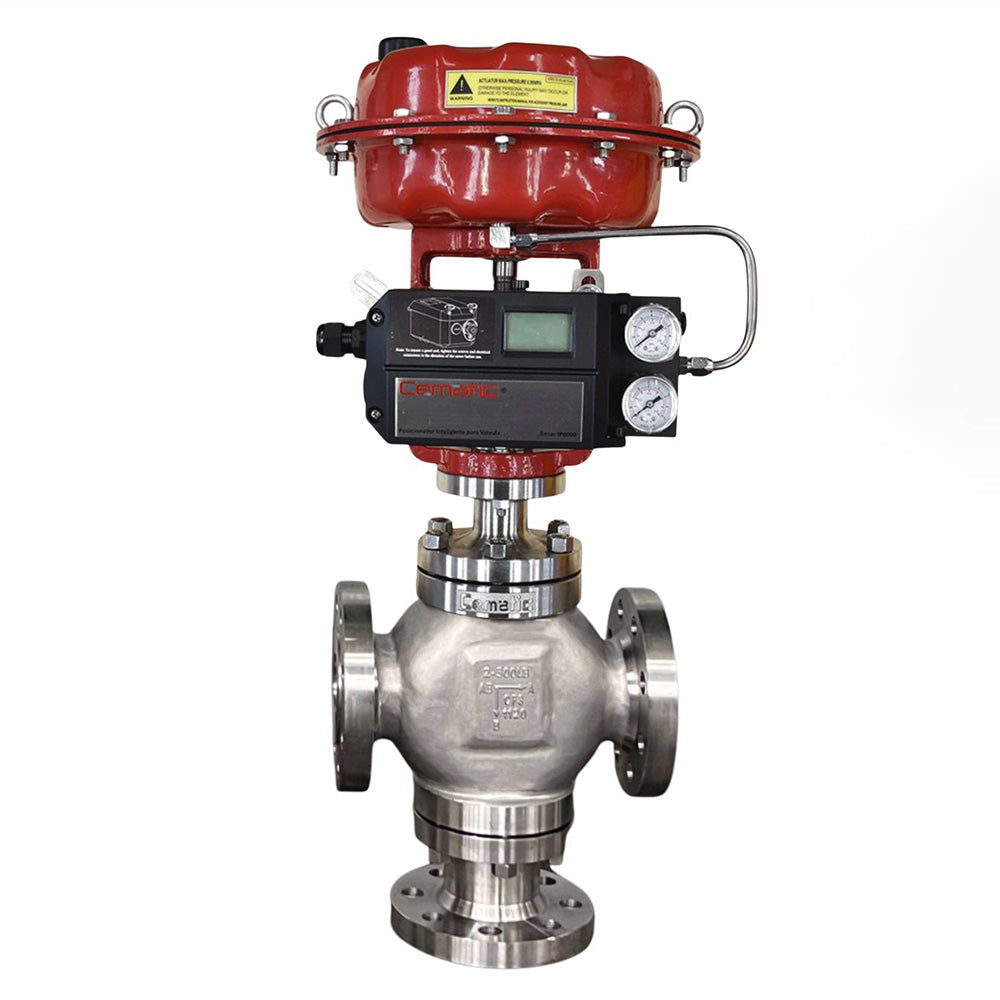

Válvulas de Control Especiales 2 y 3 Vías — Dúplex, Titanio y WCB, -196°C a 565°C, hasta 2500LB, Actuador Neumático

Las válvulas de control especiales de Cematic son la solución para los procesos industriales donde las válvulas de control estándar no alcanzan los límites requeridos de presión, temperatura o resistencia química. A diferencia de los modelos de catálogo convencionales, estas válvulas se especifican con materiales y configuraciones seleccionados según las condiciones exactas del proceso — incluyendo acero dúplex, titanio y bronce junto a los aceros inoxidables estándar.

Su rango de presión hasta 2500LB y de temperatura de -196°C a 565°C, asimismo, las hace adecuadas para los servicios más exigentes de la industria de proceso pesado: petroquímica, generación de energía nuclear, oil & gas y química industrial de alta exigencia.

Cematic entrega el conjunto completo — cuerpo, actuador y posicionador — ensamblado, calibrado y probado antes del envío.

Por qué estas válvulas se especifican cuando las estándar no son suficientes

Las válvulas de control especiales cubren los casos donde la presión, la temperatura o el fluido superan los límites de los modelos convencionales. A continuación se describen los criterios que llevan a especificar una válvula especial en lugar de una estándar, ya que la selección incorrecta puede comprometer la seguridad del proceso:

• Presión superior a 600LB — dado que los modelos estándar no cubren ese rango: Las válvulas de control convencionales llegan hasta clase 600LB. Cuando el proceso opera a clases 900LB, 1500LB o 2500LB, es necesario especificar una válvula de clase de presión superior con cuerpo de mayor espesor y trim reforzado.
• Temperatura superior a 450°C o criogénica por debajo de -46°C: El rango de -196°C a 565°C cubre tanto los servicios criogénicos — gases licuados, nitrógeno líquido — como los de vapor supercalentado a alta presión. En ambos extremos se requieren aceros aleados especiales, puesto que los materiales estándar no mantienen sus propiedades mecánicas.
• Fluidos con alta agresividad química — cuando los aceros inoxidables estándar son insuficientes: Cuando el fluido ataca al SS316, los materiales de acero dúplex o titanio son la especificación correcta. El acero dúplex ofrece mayor resistencia a la corrosión por cloruros que el SS316. El titanio, igualmente, es el material correcto en ácidos oxidantes y fluidos donde el acero inoxidable presenta corrosión.
• Requisitos normativos especiales — NACE, nuclear o criogénico: Algunos procesos exigen materiales certificados según normas específicas — NACE MR0175 para servicio en H₂S, normas nucleares para plantas de generación o normas criogénicas para gases licuados. En consecuencia, el cuerpo y el trim deben certificarse bajo esas normas así como los requisitos del proceso.

Actuador neumático de diafragma vs. pistón — cuándo usar cada tipo

El tipo de actuador define la fuerza disponible para posicionar la válvula contra la presión diferencial del proceso. La selección correcta es fundamental, dado que un actuador subdimensionado no puede posicionar la válvula correctamente en todo el rango de operación:

• Diafragma — opción estándar para control preciso y bajo consumo de aire: El actuador de diafragma ofrece respuesta lineal y proporcional a la señal del posicionador. Es la opción estándar en válvulas de diámetro pequeño y mediano donde la presión diferencial no excede la capacidad del diafragma. Asimismo, su diseño simple le confiere menor mantenimiento y mayor confiabilidad en el tiempo.
• Pistón — opción correcta para alta presión diferencial o grandes diámetros: El actuador de pistón genera mayor fuerza que el de diafragma para el mismo tamaño, por tanto es la opción correcta cuando la presión diferencial del proceso o el diámetro de la válvula superan la capacidad del diafragma. Es también el estándar en válvulas de clase 900LB a 2500LB donde la fuerza requerida es mayor.

Posicionador — opciones según el nivel de integración con el sistema de control

El posicionador es el componente que traduce la señal del controlador en una posición de la válvula. Está disponible en tres niveles de funcionalidad, puesto que las necesidades de diagnóstico y comunicación varían según el proceso:

• Neumático — para sistemas sin señal eléctrica disponible en campo: El posicionador neumático recibe señal neumática del controlador y ajusta la presión al actuador. Es la opción correcta en zonas clasificadas donde no se permite señal eléctrica aunque el proceso requiera posicionamiento preciso.
• Electroneumático — estándar con señal 4-20 mA: Recibe señal eléctrica 4-20 mA del PLC o DCS y convierte a señal neumática para el actuador. Es el posicionador más especificado, puesto que cubre la mayoría de las aplicaciones de control de proceso con señal estándar.

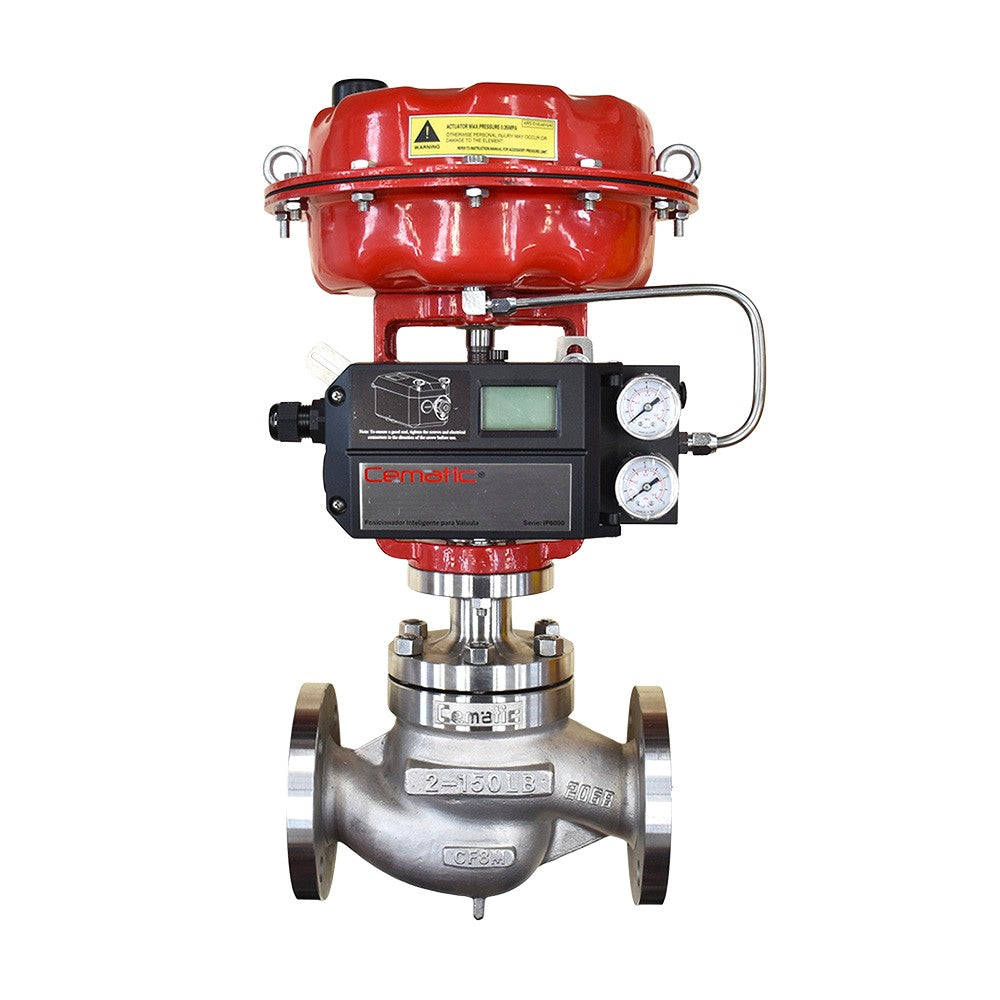

• Inteligente — para diagnóstico avanzado y comunicación digital: Además de la función de posicionamiento, el posicionador inteligente transmite datos de diagnóstico del conjunto al sistema de control — posición real, histéresis, firma de válvula. Por tanto, es la opción correcta en plantas que operan con mantenimiento predictivo basado en datos del posicionador.

Materiales de cuerpo disponibles según el fluido y las condiciones del proceso

Especificaciones técnicas generales — válvulas de control especiales

Válvulas especiales vs. válvulas de control estándar — tabla comparativa para seleccionar la correcta

Compatibilidad con fluidos — ya que el material del cuerpo determina la resistencia química

• ✅ Vapor supercalentado hasta 565 °C — con cuerpo WC6 y empaque de grafito, puesto que el WCB es insuficiente a esa temperatura
• ✅ Gases licuados y servicio criogénico hasta -196 °C — con cuerpo dúplex o LCB de baja temperatura
• ✅ Ácidos oxidantes y fluidos altamente corrosivos — con cuerpo y trim de titanio, puesto que ningún acero inoxidable estándar resiste esos fluidos
• ✅ Agua de mar y salmueras con alta concentración de cloruros — con cuerpo dúplex, puesto que supera al SS316 en resistencia a la corrosión por picadura
• ✅ Petróleo crudo, gas natural y condensados con H₂S — con materiales NACE MR0175 aunque se requiera certificación adicional
• ✅ Fluidos del proceso nuclear — con materiales y certificaciones específicas de la industria nuclear
• ⚠️ Fluidos con requisitos de certificación especial — NACE, nuclear, farmacéutico — consultar con el equipo técnico de Cematic para especificación correcta
• ❌ Ácidos concentrados sin material adecuado — especificar titanio o materiales especiales; el equipo técnico de Cematic puede dimensionar sin costo

Aplicaciones principales de las válvulas de control especiales en la industria de proceso pesado

• Petroquímica y refinación donde la presión y la corrosión exigen materiales especiales: Regulan el flujo de hidrocarburos, ácidos de proceso y fluidos corrosivos en unidades de destilación, craqueo y reformación. El acero dúplex o el titanio cubren los fluidos más agresivos donde el SS316 presentaría corrosión. Por ello, son la especificación correcta en las unidades de proceso de mayor exigencia química.
• Generación de energía nuclear y convencional donde el vapor supercalentado exige clase 900LB a 2500LB: Regulan el vapor de alta presión en líneas de alimentación a turbinas y sistemas de caldera. El cuerpo WC6 con empaque de grafito, asimismo, cubre el vapor supercalentado hasta 565°C que los modelos de catálogo estándar no alcanzan.
• Son la opción correcta en las líneas principales de vapor de alta presión en plantas de ciclo combinado y nuclear.

Aplicaciones de alta especialización donde el titanio, el dúplex o los materiales NACE son la única opción

• Oil & Gas costa afuera donde el agua de mar y el H₂S exigen dúplex o NACE: En plataformas offshore, el acero dúplex resiste el agua de mar y los cloruros sin corrosión por picadura. Los materiales NACE MR0175, igualmente, cubren los servicios con H₂S en concentración que causaría SSC en los aceros inoxidables estándar.
• Por tanto, son el componente estándar en sistemas de control de producción de gas y petróleo costa afuera.
• Procesos criogénicos donde la temperatura de -196°C descarta los materiales estándar: En plantas de licuefacción de gas natural (LNG), separación de aire y almacenamiento de gases criogénicos, los materiales de baja temperatura mantienen su tenacidad donde el WCB se vuelve frágil. Dado que la fragilidad del acero carbono a esas temperaturas es un riesgo de falla catastrófica, el acero dúplex o el LCB son los únicos materiales aceptables.
• Industria química con fluidos que atacan al SS316 y requieren titanio: En plantas que procesan ácidos oxidantes, mezclas altamente corrosivas o fluidos tóxicos, el titanio es la única opción cuando los aceros inoxidables estándar presentan corrosión. El actuador neumático, también, es intrínsecamente seguro en esos entornos al no requerir señal eléctrica en el actuador. Son, en consecuencia, la solución correcta cuando la compatibilidad química del SS316 es insuficiente.

Para dimensionar la válvula correcta para su proceso, ver contactar soporte técnico de Cematic → o usar la Calculadora de Cv →
