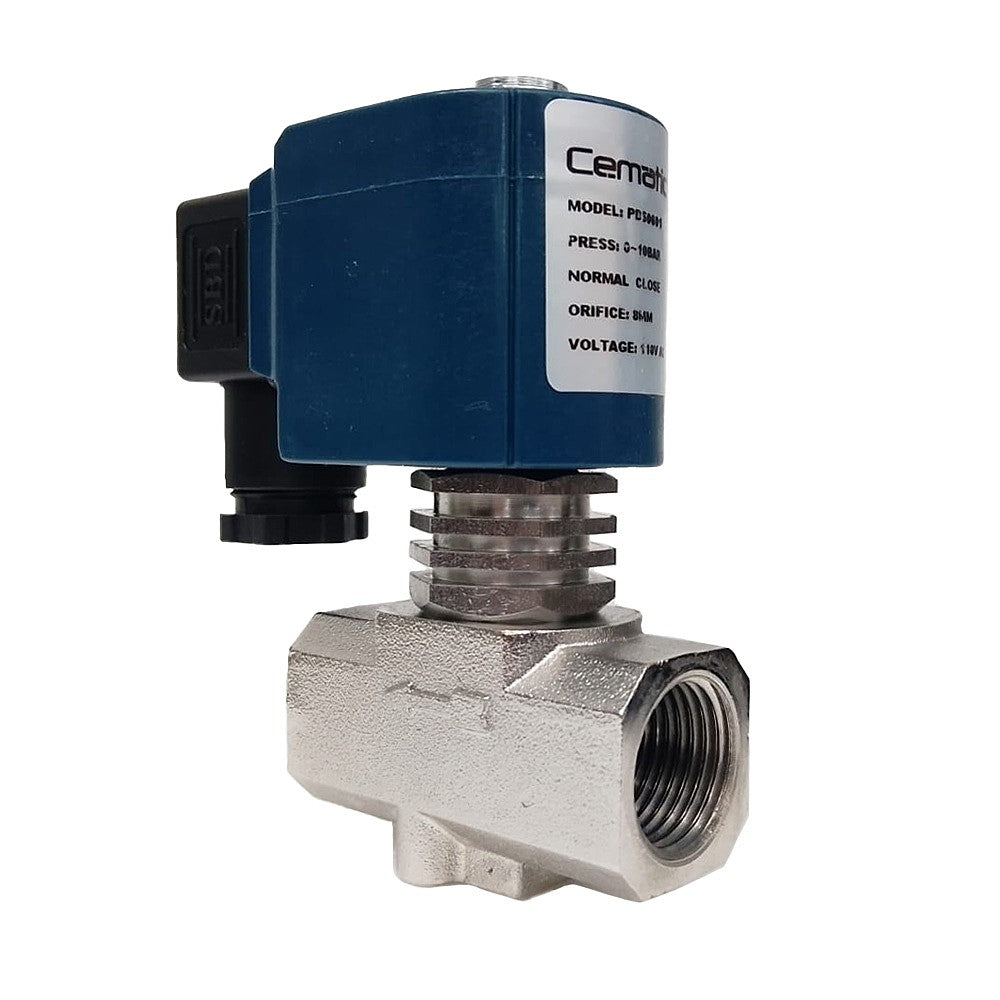

Válvula Solenoide para Vapor Normalmente Cerrada — Teflón/Viton, 0 a 180 °C, Aislamiento Clase H

La válvula solenoide para vapor normalmente cerrada de Cematic es la electroválvula diseñada específicamente para el control ON/OFF de vapor de agua en sistemas industriales que operan hasta 180 °C y 1.0 MPa. A diferencia de las solenoides de propósito general, este modelo incorpora tres características de diseño exclusivas para servicio de vapor: sello doble de Teflón y Viton, bobina con aislamiento clase H (la clase térmica más alta del catálogo, capaz de operar en contacto con vapor a 180 °C sin degradación del bobinado) y conexión en rosca G1/2" (BSP) — el estándar europeo más utilizado en líneas de vapor industrial. Por ello, es la opción correcta cuando el fluido es vapor y la aplicación descarta cualquier solenoide de propósito general.

Su configuración normalmente cerrada garantiza el cierre automático del vapor ante cualquier falla eléctrica — el estado de seguridad obligatorio en líneas de vapor donde un corte de energía no debe dejar el paso abierto. Además, su acción directa opera desde presión cero (0 bar), por lo que funciona correctamente en sistemas de vapor de baja presión o durante el arranque cuando la presión aún no se ha establecido.

Por qué esta válvula solenoide para vapor — diferencias vs. solenoides de propósito general

Las solenoides estándar con sello NBR fallan en servicio de vapor en semanas o meses. La válvula solenoide para vapor de Cematic resuelve los tres puntos de falla típicos de una solenoide general en servicio de vapor:

• Sello Teflón + Viton: El Teflón (PTFE) es el material de asiento más resistente al vapor en términos de temperatura y pureza — no aporta contaminantes al vapor. El Viton (FKM) complementa como sello secundario con resistencia química y térmica hasta 180 °C. En consecuencia, la combinación de ambos garantiza cierre hermético en vapor saturado durante años de operación continua, donde el NBR se degradaría en semanas.
• Aislamiento clase H en la bobina: La clase H es la clase térmica más alta de la familia — soporta temperaturas de bobinado hasta 180 °C. Las bobinas de clase estándar (clase A, B o F) se degradan al estar en contacto con vapor caliente. Por ello, la clase H es el requisito mínimo para bobinas en servicio de vapor a temperatura plena.
• Rosca G1/2" (BSP): El estándar de rosca BSP (Gas) es el más utilizado en líneas de vapor industrial en Europa y en instalaciones industriales en México que siguen normas europeas o de equipos importados. A diferencia de la rosca NPT — que sella por interferencia de rosca — la rosca BSP sella por junta plana, lo que es más adecuado para vapor a alta temperatura donde las roscas cónicas pueden presentar microfugas.

Principio de operación — Solenoide para Vapor NC desde Presión Cero

En estado sin energía (bobina desenergizada): la válvula solenoide para vapor permanece en posición de cierre — el resorte mantiene el émbolo sobre el asiento de Teflón bloqueando el paso del vapor. Al energizar la bobina, el campo electromagnético desplaza el émbolo directamente y abre el paso del vapor. Al des-energizar, el resorte devuelve el émbolo al cierre de forma automática.

La acción directa opera desde presión cero — sin mínimo de presión diferencial — por lo que es válida en sistemas de vapor de baja presión y durante arranques donde la presión aún no alcanza el valor de operación. En consecuencia, evita el problema de las solenoides pilotadas que no abren hasta alcanzar la presión mínima requerida.

Materiales de construcción

• Cuerpo: Acero inoxidable o aleación resistente al vapor — soporte mecánico para temperaturas y presiones de vapor hasta 1.0 MPa y 180 °C.
• Émbolo: Acero inoxidable — resistente a la corrosión por vapor y condensados.
• Sello de asiento: Teflón (PTFE) + Viton (FKM) — la combinación de mayor resistencia térmica y química del catálogo. Teflón como asiento principal y Viton como sello secundario, garantizando cierre hermético en vapor saturado hasta 180 °C.
• Bobina: Aislamiento clase H — clase térmica más alta disponible, soporta operación continua en contacto con vapor a temperatura plena. Protección IP65 contra humedad y condensados de vapor.
• Conexión: Rosca G1/2" (BSP hembra) — estándar BSP para líneas de vapor industrial.
• Orificio: 8 mm — dimensionado para el caudal de vapor en diámetro nominal 1/2".

Especificaciones técnicas

Rosca G1/2" BSP vs. NPT — por qué importa en vapor

Esta válvula solenoide para vapor usa rosca G1/2" BSP (British Standard Pipe), no rosca NPT. La distinción es técnicamente importante en servicio de vapor:

• G (BSP) — rosca paralela: Sella por junta plana o arandela — no por interferencia de rosca. En consecuencia, el sello no depende del apriete progresivo de la rosca y es más confiable en aplicaciones con ciclos térmicos (expansión y contracción de la rosca por calor del vapor).
• NPT — rosca cónica: Sella por interferencia de rosca con sellador. En vapor a alta temperatura, los ciclos térmicos pueden aflojar gradualmente la rosca, generando microfugas.
• Adaptadores G-NPT: Si la instalación tiene roscas NPT, Cematic puede asesorar sobre adaptadores certificados para servicio de vapor. Consultar con el equipo técnico antes de instalar.

Compatibilidad y condiciones de instalación

• ✅ Vapor saturado hasta 180 °C y 1.0 MPa — la aplicación principal y para la cual está diseñada
• ✅ Agua caliente hasta 180 °C — con las mismas condiciones de presión máxima
• ✅ Presión desde cero — válida en sistemas de vapor de baja presión y arranques
• ⚠️ Instalación obligatoria en posición vertical con bobina hacia arriba: el condensado de vapor dentro de la válvula debe drenar hacia la línea; instalar con bobina hacia abajo puede acumular condensado y dañar la bobina
• ⚠️ Purga del sistema antes del primer arranque: eliminar el agua de condensación acumulada en la línea antes de energizar la bobina para evitar golpe de ariete
• ❌ Vapor sobrecalentado por encima de 180 °C: supera el límite de la válvula — consultar con equipo técnico de Cematic

Aplicaciones de la válvula solenoide para vapor

Sistemas de calefacción industrial por vapor
La válvula solenoide para vapor normalmente cerrada es el componente estándar de control y corte en sistemas de calefacción por vapor en plantas industriales — textiles, alimentarias, farmacéuticas, papel y cartón — donde la distribución del vapor a radiadores, intercambiadores o baterías de calor se controla desde un sistema de automatización. Su configuración NC garantiza el cierre del vapor ante cualquier falla eléctrica del sistema de control, protegiendo el proceso de sobrecalentamientos no controlados.

Procesos de manufactura con vapor
En producción de alimentos, bebidas, conservas y productos farmacéuticos donde el vapor es el medio de calentamiento, pasteurización o esterilización, esta electroválvula controla el paso del vapor a autoclaves, marmitas, intercambiadores y reactores con cierre automático de seguridad. Además, el sello de Teflón garantiza que el vapor que controla la válvula no se contamina con materiales del sello — requisito en procesos donde el vapor contacta directamente el producto.

Control de temperatura en procesos de curado y secado
En hornos de curado, secadoras industriales y túneles de secado donde el vapor es el fluido de transferencia de calor, esta solenoide NC regula la entrada del vapor a los intercambiadores de temperatura con respuesta inmediata ante la señal del controlador de temperatura. Por ello, permite mantener la temperatura del proceso dentro de tolerancias estrechas con control ON/OFF de alta frecuencia.

Limpieza industrial y CIP/SIP con vapor
En sistemas de limpieza en sitio (CIP) y esterilización in situ (SIP) donde el vapor es el agente de esterilización, esta solenoide para vapor controla el paso del vapor a las líneas de proceso con cierre automático al terminar el ciclo. En consecuencia, garantiza que el proceso de esterilización se interrumpa correctamente sin intervención manual y sin riesgo de sobreexposición al vapor.

Centrales eléctricas y generación de energía
En plantas de cogeneración, turbinas de vapor y sistemas de distribución de vapor en centrales eléctricas, esta solenoide NC actúa como válvula de corte automático en líneas auxiliares de vapor donde la presión de trabajo no supera 1.0 MPa. Asimismo, su aislamiento clase H garantiza operación confiable en los ambientes térmicos exigentes de una sala de calderas o sala de turbinas.
