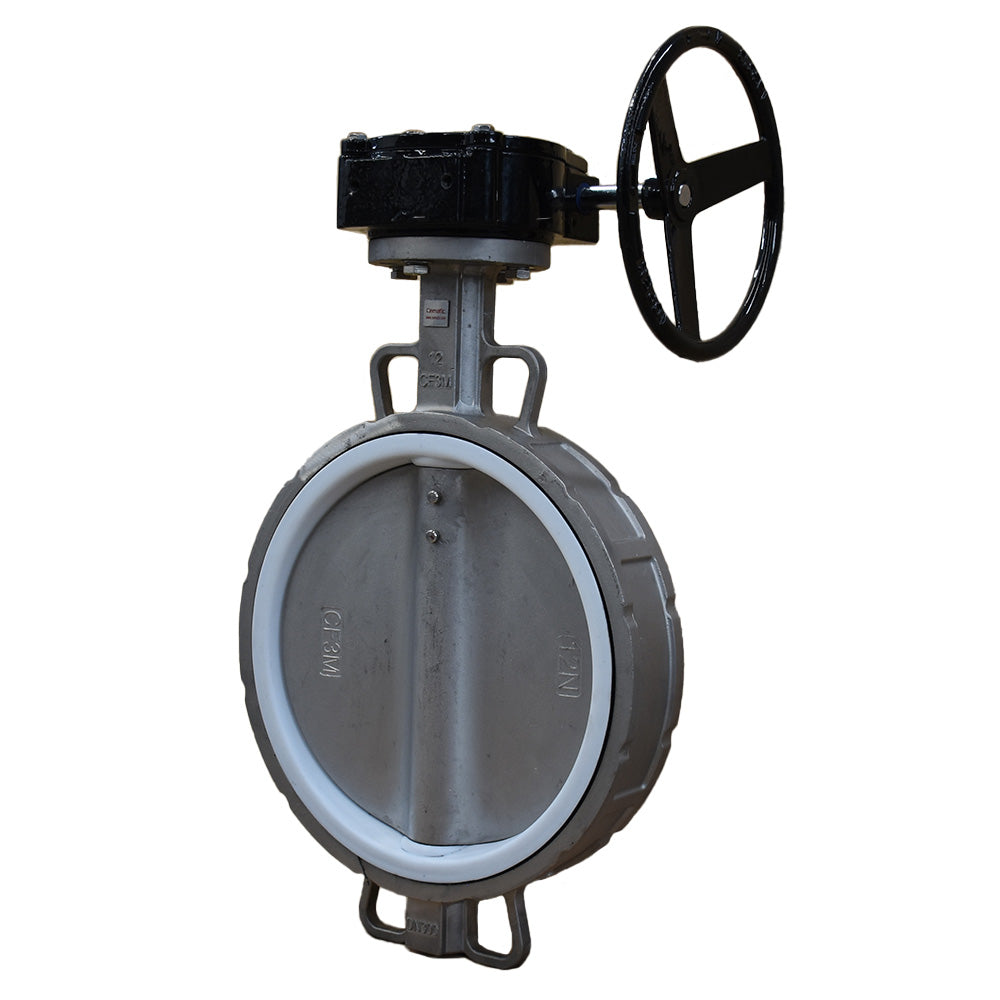

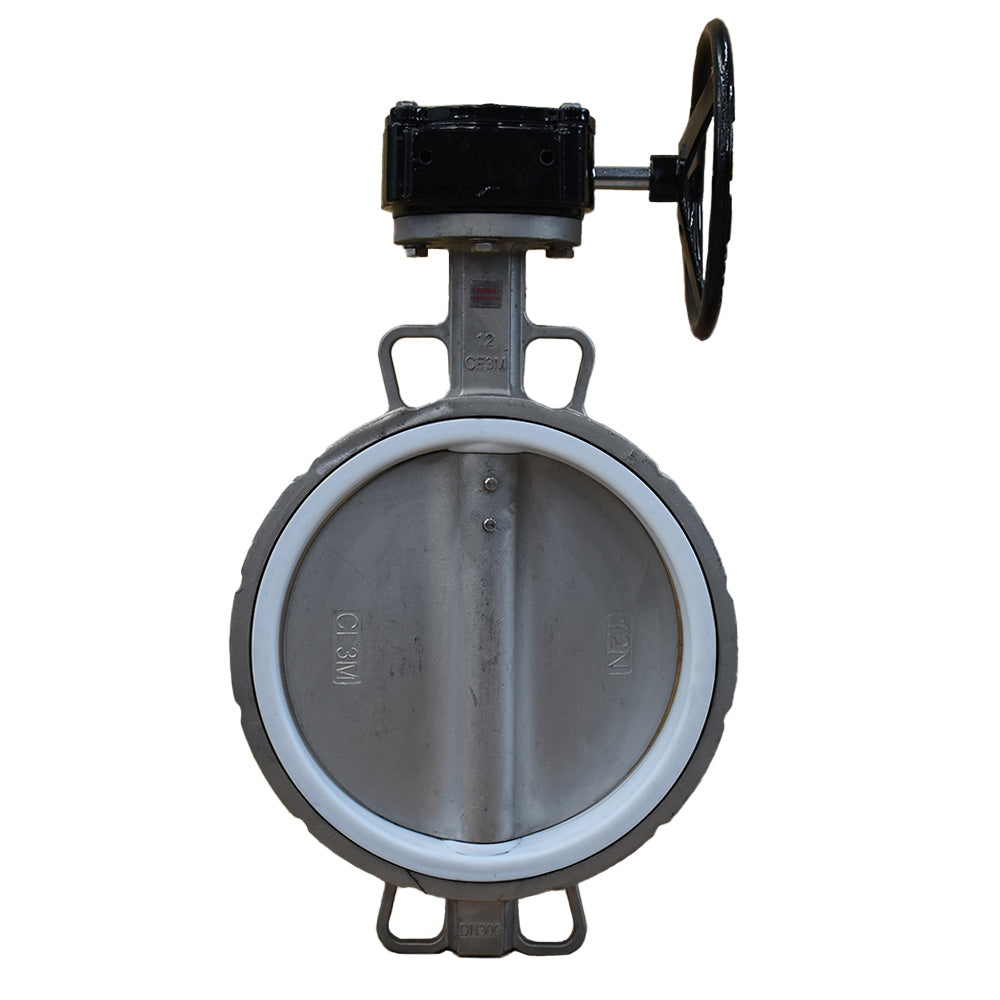

Válvula de Mariposa Wafer SS316L — Asiento EPDM Recubierto de PTFE para Química, Agua Corrosiva y Proceso Industrial

Esta válvula de mariposa wafer en acero inoxidable 316L combina dos materiales de sellado en un solo asiento: un núcleo de EPDM que proporciona la elasticidad y resiliencia necesarias para un sellado hermético de larga duración, recubierto con una capa de PTFE que es la única superficie en contacto con el fluido. El resultado es un asiento que tiene lo mejor de los dos materiales: la capacidad de sellado y la recuperación elástica del elastómero, con la resistencia química prácticamente universal del fluoropolímero.

Es la opción correcta cuando el fluido requiere mayor resistencia química que la que ofrece el asiento EPDM estándar, pero no justifica el asiento de PTFE sólido más rígido — o cuando se busca un asiento de mayor vida útil en fluidos que degradarían el EPDM con el tiempo en servicio continuo.

Materiales de construcción

• Cuerpo: Acero inoxidable SS316L (bajo carbono, C ≤ 0.03%) — mayor resistencia a la corrosión intergranular que el SS316 estándar
• Disco: Acero inoxidable SS316L — sin recubrimiento adicional
• Asiento: EPDM recubierto de PTFE — núcleo elastomérico para resiliencia y sellado + capa exterior de PTFE en contacto con el fluido para resistencia química
• Eje / vástago: Acero inoxidable SS316L con retenes de PTFE

Por qué EPDM recubierto de PTFE — ventajas del diseño híbrido

El asiento EPDM recubierto de PTFE resuelve las limitaciones individuales de cada material:

• El PTFE sólido tiene baja resiliencia: El PTFE es rígido — no recupera su forma original tan eficientemente como el EPDM después de ciclos de compresión. En válvulas de mariposa con ciclos frecuentes de apertura y cierre, el asiento de PTFE sólido puede perder progresivamente la fuerza de contacto contra el disco y generar fugas en posición cerrada. El núcleo de EPDM bajo el recubrimiento de PTFE mantiene la presión elástica constante sobre el disco.
• El EPDM puro no resiste todos los fluidos: El EPDM estándar es incompatible con ácidos de concentración media-alta, oxidantes moderados y algunos solventes. El recubrimiento exterior de PTFE actúa como barrera química — el fluido nunca toca el EPDM, solo el PTFE.
• Menor par de operación que el PTFE sólido: El asiento con núcleo elastomérico requiere menos fuerza para girar el disco que el asiento de PTFE sólido — ventaja en diámetros grandes donde el par de operación es relevante para la selección del actuador.

Especificaciones técnicas

• Tipo de montaje: Wafer — entre bridas DIN PN10/16 o ANSI 150
• Presión nominal: PN10 / PN16 — ANSI 150
• Temperatura de operación: -20 °C a +130 °C (limitada por el núcleo de EPDM)
• Diámetros disponibles: DN50 (2") a DN600 (24")
• Norma de diseño: EN 593
• Interface para actuador: ISO 5211

Fluidos compatibles

• ✅ Agua de mar y salmueras — el PTFE exterior resiste los cloruros que degradarían el EPDM a largo plazo
• ✅ Ácido sulfúrico H₂SO₄ hasta 30%
• ✅ Ácido clorhídrico HCl hasta 20%
• ✅ Ácido nítrico HNO₃ hasta 20%
• ✅ Ácido acético hasta 60%
• ✅ NaOH hasta 30%
• ✅ Hipoclorito de sodio NaClO hasta 12%
• ✅ Agua purificada y desmineralizada
• ✅ Solventes orgánicos de baja agresividad (alcoholes, acetatos)
• ✅ Agua clorada hasta 10 ppm
• ⚠️ Temperatura máxima 130 °C — el núcleo de EPDM limita la temperatura a pesar del recubrimiento PTFE
• ⚠️ Aceites y combustibles: el PTFE es compatible pero el EPDM del núcleo puede hincharse si hay penetración — usar asiento NBR o Viton para estos servicios
• ⚠️ Para HF, H₂SO₄ >70%, ClO₂ concentrado: usar válvula anticorrosiva PFA →

Comparativa de asientos en la familia de mariposas SS316 — cuándo elegir cada uno

Versiones de operación disponibles

• Manual con palanca: DN50 a DN200
• Manual con reductor de engranajes: DN200 a DN600
• Con actuador neumático: Simple efecto NC o NO, doble efecto. ISO 5211 + NAMUR.
• Con actuador eléctrico: 24 VDC, 110 VAC, 220 VAC. ON/OFF o modulante 4–20 mA.

Para la gama completa de mariposas SS316, ver categoría de válvulas de mariposa acero inoxidable →
