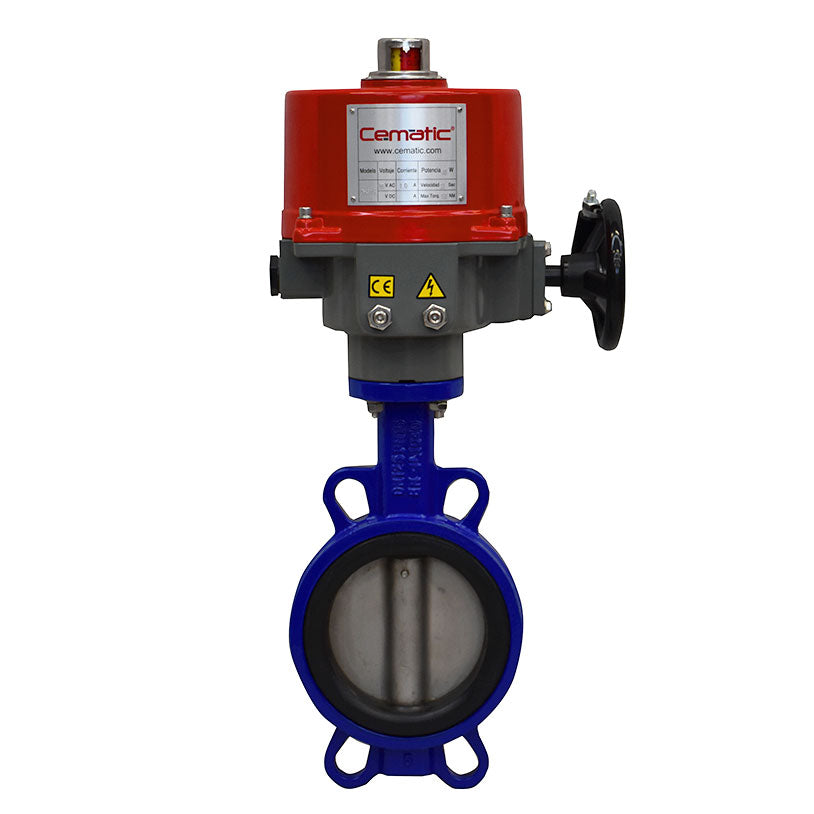

Válvula Mariposa Wafer NBR con Actuador Eléctrico — Hierro GG25, Disco SS304, 230 psi, hasta 80 °C

La válvula mariposa wafer NBR con actuador eléctrico de Cematic es la solución estándar para el control automatizado de aceites, combustibles e hidrocarburos en sistemas industriales con bridas Clase 150 LB. Su asiento de NBR (nitrilo butadieno) es el elastómero de referencia para fluidos de base petróleo, ya que resiste aceites minerales, grasas y combustibles con alta durabilidad.

El disco en SS304, además, aporta resistencia a la corrosión en la zona de mayor contacto con el fluido. El buje de Teflón PTFE reduce la fricción en el eje del disco. Además, contribuye a un torque de operación bajo durante toda la vida útil del conjunto. El actuador eléctrico On-Off o Modulante, finalmente, permite automatizar el proceso sin intervención manual y sin necesidad de red de señal eléctrica.

Por qué el asiento NBR es el correcto para aceites e hidrocarburos en esta válvula

El asiento es el componente que define la compatibilidad química de esta válvula mariposa wafer. A continuación se describen los casos donde el NBR es la opción correcta:

• Aceites minerales, grasas y lubricantes: El NBR resiste los aceites minerales y lubricantes derivados del petróleo sin degradación. Por ello, es el asiento estándar en válvulas para sistemas de lubricación y aceites de proceso industrial.
• Combustibles e hidrocarburos ligeros: El NBR resiste la gasolina, el diésel y los hidrocarburos ligeros sin degradación. En consecuencia, es el asiento correcto en oleoductos y plantas de almacenamiento y distribución de combustibles.
• Fluidos de proceso con base petróleo: En plantas que procesan fluidos derivados del petróleo a temperatura moderada, el NBR ofrece la resistencia química y la durabilidad necesarias para operación continua. Por ello, es el asiento más especificado en ese tipo de servicios.
• Agua y fluidos acuosos a temperatura moderada: El NBR, además, es compatible con agua y fluidos acuosos hasta 80°C. Por ello, es válido en sistemas que manejan tanto agua como aceites en el mismo circuito sin necesidad de cambiar el tipo de válvula.

On-Off vs. Modulante: cómo seleccionar el modo de control eléctrico

El modo de control define el comportamiento de la válvula en el proceso. Es, además, el criterio más importante al especificar el conjunto:

• On-Off: El actuador opera en dos posiciones únicas — apertura total o cierre total — desde señal eléctrica digital. Por ello, es la opción correcta en sistemas de aislamiento, corte y desvío donde no se requiere regular el caudal en posiciones intermedias.
• Modulante: El actuador posiciona el disco de forma proporcional a la señal 4-20 mA desde el PLC. En consecuencia, es la opción correcta en lazos de control PID donde la válvula actúa como elemento final de regulación de caudal. Asimismo, no requiere posicionador externo adicional.

Materiales de construcción que garantizan durabilidad y resistencia química

El cuerpo es de fundición de hierro GG25, material estándar en válvulas mariposa industriales de uso general. Su resistencia mecánica y bajo costo, además, lo hacen la especificación correcta cuando el fluido no requiere cuerpo de acero inoxidable. El disco es de SS304 (CF8), que aporta resistencia a la corrosión superior al hierro.

Por ello, es el material correcto en la zona de mayor exposición al fluido. El asiento es de NBR, elastómero estándar para aceites, combustibles e hidrocarburos. También es compatible con agua y aire a temperatura moderada. El buje es de Teflón PTFE, ya que reduce la fricción en el eje y contribuye a un torque de operación bajo.

Finalmente, la montura ISO5211 garantiza compatibilidad del actuador eléctrico con la válvula.

Especificaciones técnicas

Compatibilidad con fluidos

Esta válvula mariposa wafer NBR con actuador eléctrico es compatible con los fluidos industriales de base petróleo más comunes. A continuación se describen los principales grupos:

• Aceites minerales y lubricantes — el NBR es el elastómero estándar para aceites minerales; por ello, es la especificación correcta en sistemas de lubricación, aceites hidráulicos y aceites de proceso industrial
• Combustibles — gasolina, diésel, queroseno — el NBR resiste los combustibles derivados del petróleo; en consecuencia, es el asiento más utilizado en sistemas de almacenamiento y distribución de combustibles
• Petróleo crudo y productos de refinación — el NBR resiste el petróleo crudo y los productos intermedios de refinación; asimismo, el disco SS304 aporta resistencia al ataque moderado de esos fluidos
• Agua y fluidos acuosos a temperatura moderada — el NBR, además, es compatible con agua a temperatura no superior a 80°C; por ello, es válido en sistemas que manejan tanto agua como aceites sin necesidad de cambiar el tipo de válvula
• Señal eléctrica y gases inertes — el NBR resiste el señal eléctrica y los gases no reactivos; por ello, también aplica en sistemas de distribución de aire o gas inerte donde la temperatura no supera los 80°C

Aplicaciones de la válvula mariposa wafer NBR con actuador eléctrico

Sistemas de Combustibles y Oleoductos

La válvula mariposa wafer NBR con actuador eléctrico es el componente estándar en sistemas de distribución y almacenamiento de combustibles. El asiento de NBR, además, resiste los hidrocarburos sin degradación. Por ello, es la válvula más especificada en terminales de almacenamiento y ductos de distribución de combustibles.

Refinerías y Plantas Petroquímicas donde el NBR es el asiento estándar

En refinerías, esta válvula controla el flujo de petróleo crudo y productos intermedios en las distintas etapas del proceso. El actuador eléctrico, asimismo, permite la integración en los sistemas de control de la planta con respuesta rápida.

En consecuencia, es el conjunto estándar en procesos de destilación, craqueo y reformado donde se manejan fluidos de base petróleo a temperatura moderada.

Industria Química con Fluidos de Base Petróleo

En plantas de proceso químico con aceites y disolventes de base petróleo compatibles con NBR, esta válvula garantiza sellado confiable y larga vida útil del asiento. El disco SS304, además, aporta resistencia mecánica y química en la zona de mayor contacto con el fluido.

Por tanto, es el conjunto correcto cuando el fluido es un aceite o disolvente de base petróleo a temperatura moderada.

Sistemas HVAC donde el NBR cubre los servicios de agua y aire a temperatura moderada

En sistemas de calefacción, ventilación y aire acondicionado, esta válvula regula el flujo de agua y aire. El NBR, además, es compatible con el agua a temperatura moderada y con el señal eléctrica. Por ello, cubre los servicios HVAC estándar donde la temperatura no supera los 80°C y el fluido es agua o aire sin agentes agresivos.

Industria Papelera: agua y aditivos de proceso compatibles con NBR

En plantas papeleras, esta válvula controla el flujo de agua, pasta de papel y aditivos del proceso. El NBR, además, es compatible con esos fluidos. Su diseño wafer compacto, asimismo, facilita la instalación en instalaciones con espacio reducido entre bridas.

En consecuencia, es la opción de menor costo para automatización de válvulas en líneas de proceso papelero donde el fluido es compatible con el NBR.

Para la gama completa de válvulas mariposa con actuador eléctrico, ver colección válvulas mariposa con actuador eléctrico →
