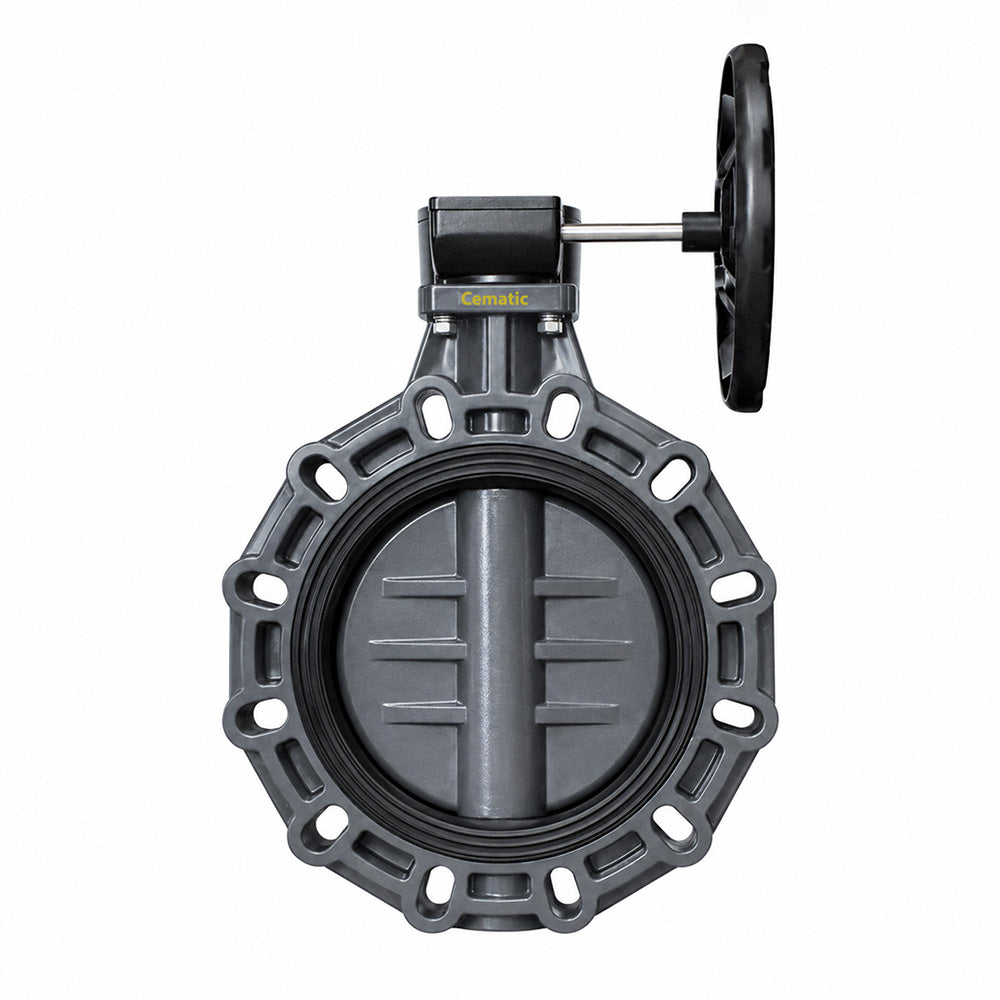

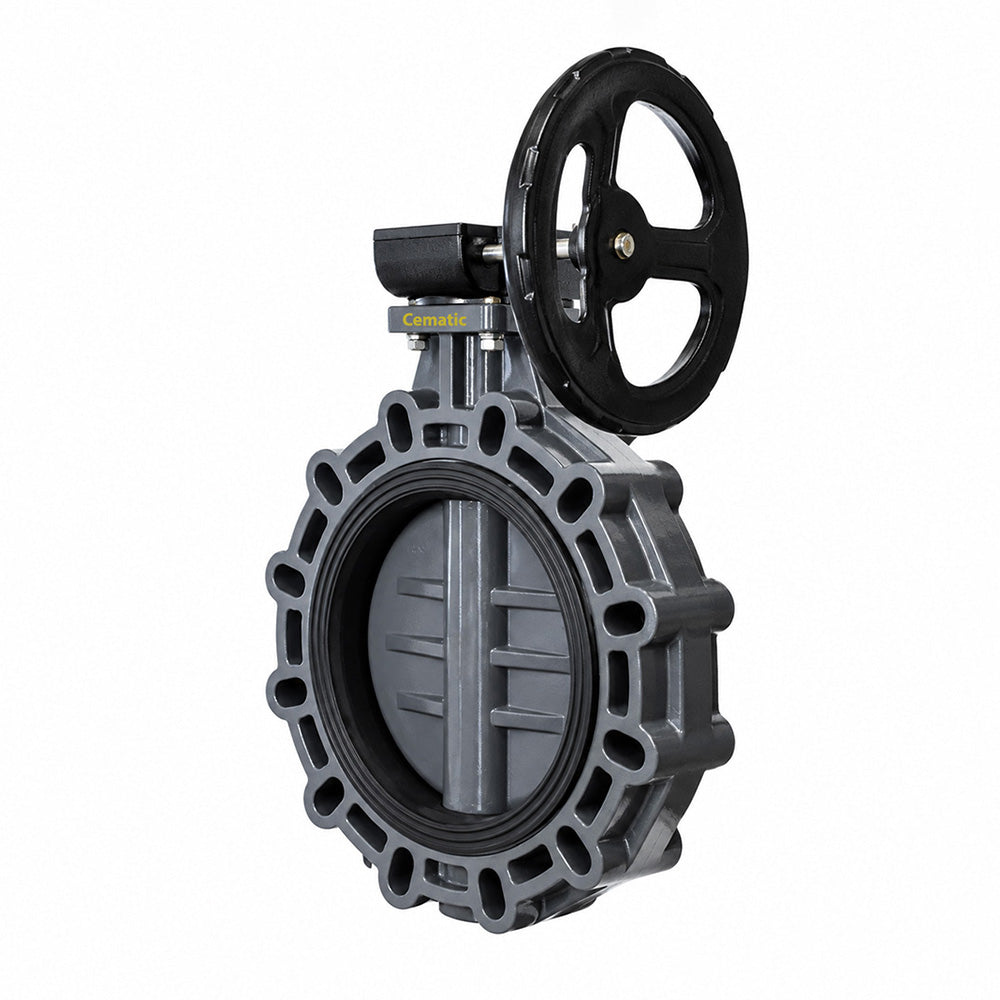

Válvula de Mariposa en PVC — Asiento EPDM o Viton, Disco PVC, Brida ANSI 150, 2" a 8"

La válvula de mariposa en PVC es la solución de aislamiento más ligera, más económica y más resistente a la corrosión para sistemas de agua, riego agrícola, piscinas, acuacultura y procesos donde el metal no es la opción correcta. Su cuerpo y disco de PVC no se oxidan, no se incrustan con sales minerales, no contaminan el agua con iones metálicos y pesan una fracción de la mariposa equivalente en hierro fundido. Disponible con dos opciones de asiento para cubrir diferentes fluidos: EPDM para agua, fluidos acuosos y servicios generales, y Viton (FKM) para mayor resistencia química frente a productos químicos, aceites y fluidos corrosivos a baja concentración.

Disponible en diámetros de 2" a 8" con brida ANSI 150 y montura ISO 5211 para automatización con actuador neumático o eléctrico.

Selección de asiento según el fluido — EPDM o Viton

Asiento EPDM — Para Agua, Riego y Servicios Generales

El asiento de EPDM es la variante estándar para la mayoría de aplicaciones de la mariposa PVC. Compatible con agua potable, agua de proceso, agua clorada y fluidos acuosos neutros o ligeramente agresivos.

• ✅ Agua potable y agua de proceso
• ✅ Agua de mar y soluciones salinas diluidas
• ✅ Agua clorada hasta 5 ppm
• ✅ Aguas residuales y aguas negras
• ✅ Sistemas de riego agrícola
• ✅ Piscinas y parques acuáticos
• ✅ Fertilizantes en solución acuosa
• ✅ HVAC — agua helada y agua caliente hasta 50 °C
• ❌ No compatible con aceites, combustibles ni solventes orgánicos
• Temperatura: 0 °C a 50 °C

Asiento Viton (FKM) — Para Química, Aceites y Mayor Resistencia

El asiento de Viton amplía la compatibilidad química de la mariposa PVC a fluidos que degradarían el EPDM — productos químicos de baja concentración, aceites, fertilizantes con pesticidas y fluidos corrosivos suaves. El Viton es el elastómero correcto cuando el EPDM no es suficiente pero la temperatura se mantiene por debajo de 55 °C.

• ✅ Productos químicos a baja concentración y temperatura
• ✅ Aceites vegetales y aceites ligeros
• ✅ Fertilizantes con agroquímicos y pesticidas
• ✅ Piscinas con tratamiento químico agresivo
• ✅ Sistemas de riego con agua con trazas de químicos
• ✅ Fluidos corrosivos suaves donde el EPDM no es suficiente
• ⚠️ Temperatura máxima: 55 °C — ligeramente mayor que el EPDM
• ⚠️ Solo para fluidos corrosivos a temperatura Y concentración bajos — para fluidos más agresivos usar mariposa anticorrosiva con liner PTFE
• ❌ No compatible con cetonas, ésteres ni ácidos concentrados

Por qué PVC en lugar de hierro en estas aplicaciones

• Sin corrosión por cloruros: El PVC no reacciona con el cloro residual del agua potable ni con las sales disueltas del agua de mar — vida útil prácticamente indefinida en estos servicios
• Sin contaminación metálica: El cuerpo y disco de PVC no liberan iones metálicos al agua — correcto para agua de proceso donde la calidad química es prioritaria
• Peso hasta 10 veces menor: Una mariposa PVC de 4" pesa ~2 kg frente a los 15–18 kg de la equivalente en hierro — ventaja en instalaciones aéreas, invernaderos y estructuras ligeras
• Sin incrustaciones calcáreas: La superficie interior lisa del PVC no favorece la adhesión de carbonato de calcio en agua dura

Materiales de construcción

Especificaciones técnicas

• Tipo: Mariposa wafer — entre bridas ANSI 150
• Norma de diseño: ISO 5752
• Norma de materiales: ISO 1452 / ASTM D1784
• Inspección y pruebas: ISO 1452 / ASTM D1784
• Montura para actuador: ISO 5211
• Brida: ANSI 150
• Diámetros nominales: 2" (DN50), 2½" (DN65), 3" (DN80), 4" (DN100), 5" (DN125), 6" (DN150), 8" (DN200)
• Presión de trabajo: 150 psi (10.3 bar) a temperatura ambiente
• Temperatura de trabajo con EPDM: 0 °C a 50 °C
• Temperatura de trabajo con Viton: 0 °C a 55 °C
• Operación bidireccional: Sí — el disco sella en ambas direcciones de flujo

La limitación más importante del PVC — temperatura

La temperatura máxima de 50–55 °C es el criterio más crítico al especificar la mariposa PVC. Por encima de este límite el PVC pierde rigidez mecánica y la presión de trabajo nominal se reduce drásticamente. Para fluidos por encima de 60 °C usar mariposa de hierro o SS316. Para vapor: nunca usar PVC.

Automatización — neumático y eléctrico de 2" a 8"

La montura ISO 5211 integrada permite automatizar la mariposa PVC con actuador neumático o eléctrico en todos los diámetros de 2" a 8":

• Actuador neumático simple o doble efecto (2" a 8"): Mayor velocidad de respuesta y falla segura por resorte. Para sistemas de riego automatizado, secuencias de llenado y control de proceso con red de aire disponible.
• Actuador eléctrico ON/OFF o modulante (2" a 8"): 24 VDC, 110 VAC o 220 VAC. Primera opción para riego agrícola sin infraestructura neumática — alimentación directa desde controladores de riego o paneles solares. Entradas conduit de ½" NPT.

Tabla de dimensiones

Aplicaciones principales

• Riego agrícola: Seccionalización de sectores en sistemas de riego por goteo, aspersión y pivote central. El actuador eléctrico 24 VDC integra directamente con los controladores de riego más usados en México.
• Piscinas y parques acuáticos: Control de filtración, circulación y tratamiento de agua clorada. El PVC es el material estándar de la industria de piscinas para válvulas de distribución.
• Acuacultura y piscicultura: Distribución de agua dulce y salobre en estanques de cultivo. El PVC no libera iones metálicos tóxicos para los organismos acuáticos.
• Plantas potabilizadoras: Control en las etapas de distribución de agua tratada con cloro residual. La mariposa PVC resiste el cloro mejor que el hierro fundido.
• Industria química — soluciones muy diluidas: Con asiento Viton para fluidos de baja concentración y temperatura donde el PVC y el Viton son suficientes.
• HVAC: Agua helada y agua caliente hasta 50 °C en sistemas de climatización donde el bajo peso del PVC es una ventaja en instalaciones aéreas.
