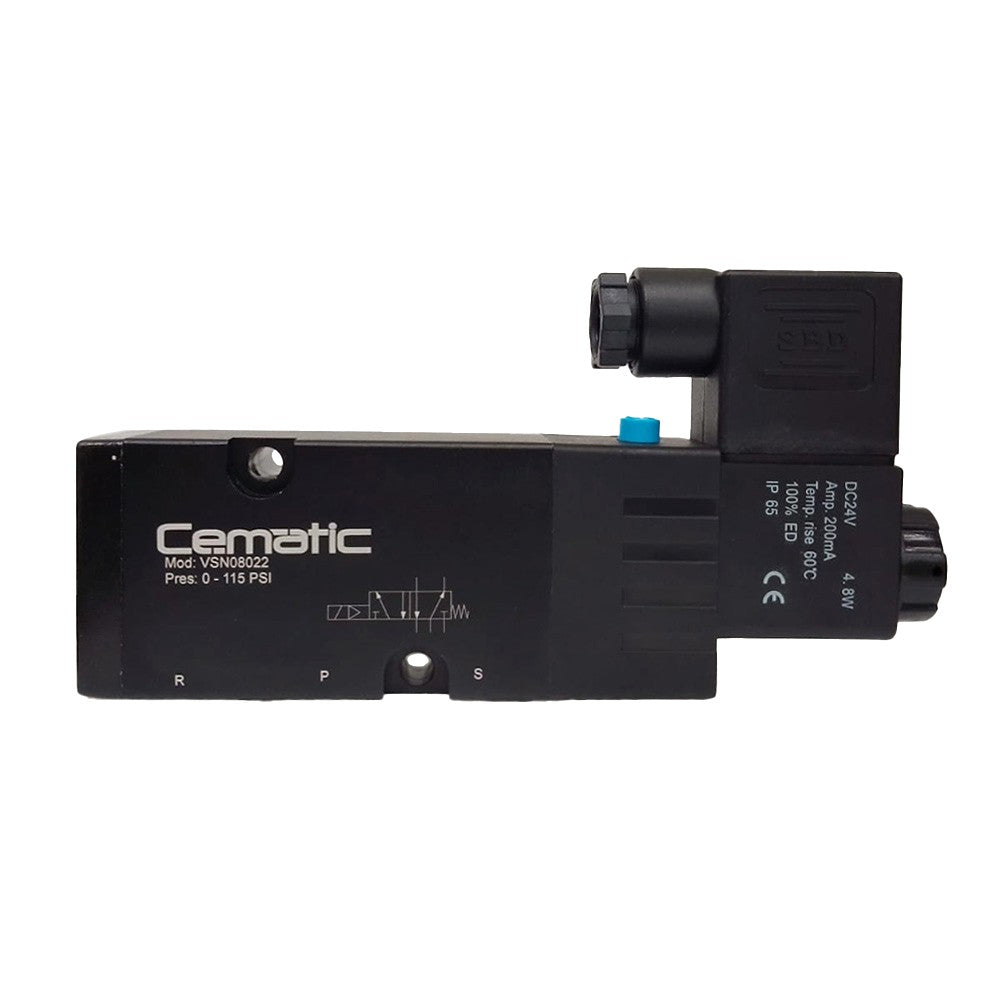

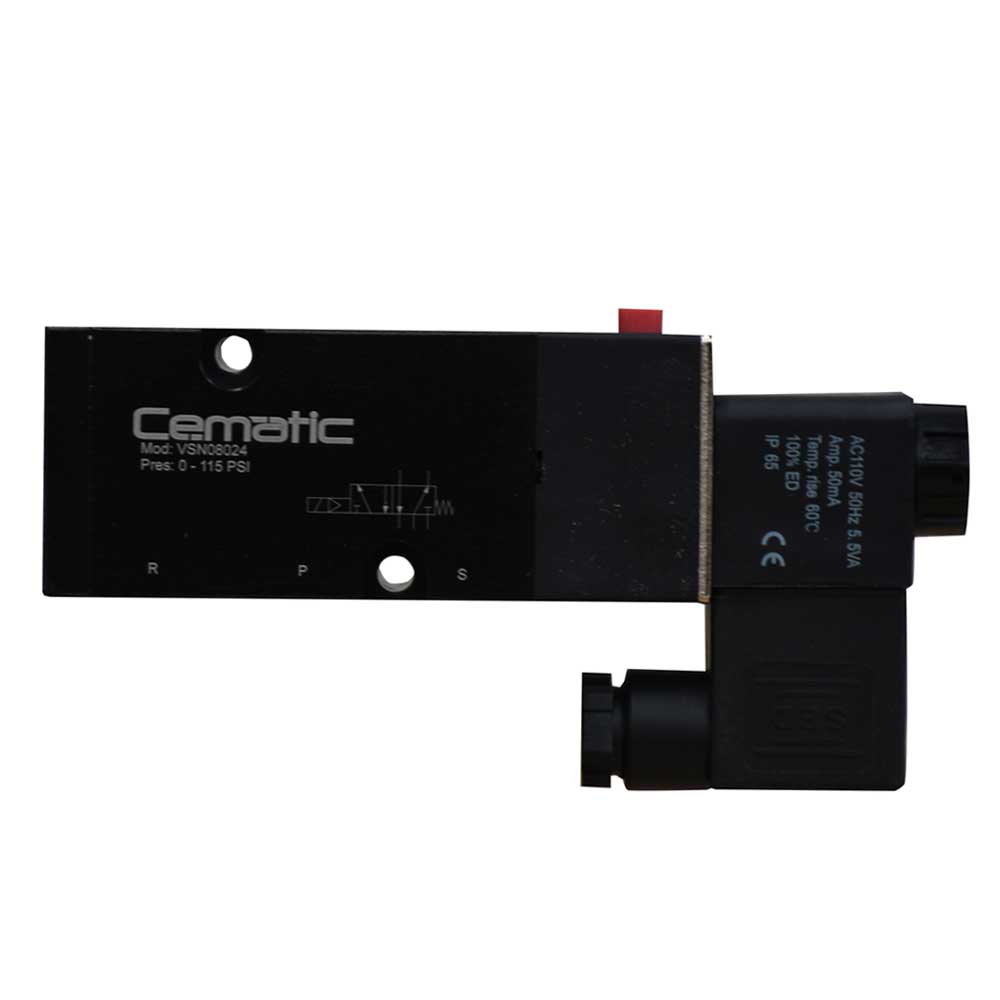

Válvula Direccional 5/2 Simple Bobina NAMUR – Aluminio

La válvula direccional 5/2 simple bobina NAMUR de Cematic es la solución estándar para el control neumático de actuadores de cuarto de vuelta en plantas industriales.

Gracias a su configuración de 5 puertos y 2 posiciones, permite dirigir el flujo de aire hacia cualquiera de los dos lados del actuador de doble efecto, o bien evacuar el aire en actuadores de simple efecto, con precisión y en ciclos de alta frecuencia.

En cuanto a su operación, la bobina simple con retorno automático por resorte garantiza que, ante una pérdida de señal eléctrica, la válvula regrese a su posición de reposo de forma inmediata.

Por esta razón, este modelo es preferido en procesos donde la posición de seguridad del actuador es un requisito crítico de diseño. Además, su cuerpo de aluminio anodizado combina ligereza y resistencia mecánica, lo que reduce la carga sobre el actuador y facilita la instalación en espacios con acceso restringido.

Por otro lado, al cumplir con las dimensiones estándar NAMUR (DIN EN 15407), el montaje es directo sobre el actuador sin tuberías ni accesorios intermedios. Como resultado, se reducen los puntos de fuga de aire y se simplifica considerablemente el mantenimiento en campo.

Asimismo, está disponible en tres voltajes —24 VDC, 110 VAC y 220 VAC— de modo que se adapta a la mayoría de los tableros de control sin conversores adicionales.

Especificaciones Técnicas

Simple Bobina vs. Doble Bobina — ¿Cuál necesitas?

Antes de seleccionar el modelo, es fundamental entender la diferencia entre ambas configuraciones, ya que determinan el comportamiento del actuador ante una pérdida de energía. Por lo tanto, la siguiente tabla resume los criterios clave de selección:

En resumen, si tu proceso exige que la válvula regrese a una posición conocida cuando se interrumpe la señal —por ejemplo, cierre de emergencia o apertura de venteo— el modelo de simple bobina con retorno por resorte es la elección correcta. Por el contrario, si el actuador debe mantener su última posición indefinidamente sin consumo de señal, te recomendamos consultar nuestros modelos de doble bobina disponibles en Cematic.

Aplicaciones de la Válvula Direccional 5/2 Simple Bobina NAMUR

Gracias a su versatilidad y a su compatibilidad con el estándar NAMUR, esta válvula direccional es especificada con regularidad en los siguientes sectores e instalaciones. En particular, destaca en aplicaciones donde la compacidad del conjunto y la confiabilidad del retorno automático son igualmente importantes:

• Control de actuadores de cuarto de vuelta: gracias a su conexión NAMUR, permite el accionamiento directo de válvulas de mariposa, bola y compuerta con actuador neumático doble o simple efecto en lazos automáticos de apertura y cierre.
• Plantas de proceso químico y petroquímico: además de su robustez constructiva, automatiza válvulas de bloqueo y venteo donde la posición de seguridad ante pérdida de señal es un requisito indispensable de diseño.
• Industria alimentaria y farmacéutica: asimismo, es ampliamente utilizada en sistemas de dosificación, CIP y SIP que requieren retorno automático para garantizar el vaciado o bloqueo del circuito en condiciones de fallo.
• Maquinaria de empaque y ensamble: debido a su diseño monoestable, resulta ideal en movimientos alternos de alta frecuencia donde la respuesta rápida de la electroválvula y su ciclo de vida prolongado son determinantes.
• Líneas de producción automatizadas: por otro lado, se integra fácilmente en sistemas PLC o DCS mediante señal digital de 24 VDC, 110 VAC o 220 VAC según el estándar del tablero de control.
• Minería y tratamiento de minerales: igualmente, opera de forma confiable en entornos con polvo y humedad donde la sencillez constructiva del sistema neumático reduce el tiempo de mantenimiento preventivo.
• Sistemas modulares NAMUR: finalmente, su interfaz estándar permite la intercambiabilidad rápida entre fabricantes sin necesidad de modificar el actuador ni el cableado existente.

Guía de Selección de Voltaje

Este modelo está disponible en tres tensiones de bobina. Para elegir correctamente, es importante verificar el voltaje de salida de los módulos de señal digital del PLC o del relé de mando en tu tablero de control. A continuación se presenta cada opción con su uso típico:

En caso de duda, nuestro equipo de ingeniería puede ayudarte a verificar la compatibilidad con tu tablero sin costo. De igual manera, si tu proceso opera en zonas con riesgo de explosión, te recomendamos revisar nuestras válvulas NAMUR Ex-Proof certificadas II 2G Ex mb IIC T4 Gb.

Ventajas del Estándar de Conexión NAMUR

La interfaz NAMUR (DIN EN 15407) es el estándar de facto para el montaje de válvulas solenoide sobre actuadores neumáticos de cuarto de vuelta. Debido a esto, su adopción en plantas industriales ha crecido de forma sostenida, ya que ofrece ventajas concretas frente a configuraciones con tuberías o mangueras:

• Montaje directo sin tuberías: dado que elimina las conexiones flexibles intermedias, se reducen los puntos potenciales de fuga y se simplifica la auditoría de fugas en campo.
• Intercambiabilidad entre fabricantes: debido a que el estándar define las dimensiones del plano de montaje, es posible sustituir la válvula sin cambiar el actuador ni la placa de interfaz.
• Menor tiempo de respuesta: puesto que el volumen de aire entre la válvula y el actuador es mínimo, el tiempo de ciclo se reduce de forma significativa frente a instalaciones con tubería remota.
• Conjunto más compacto: además, el bloque válvula-actuador ocupa menos espacio, lo que resulta ventajoso en tableros de campo y sistemas de tuberías densas.
• Mantenimiento simplificado: finalmente, el reemplazo en campo se realiza desenroscando los dos tornillos de fijación NAMUR, sin herramienta especializada ni modificación del cableado.
