Válvula Direccional 5/2 Doble Bobina – Aluminio

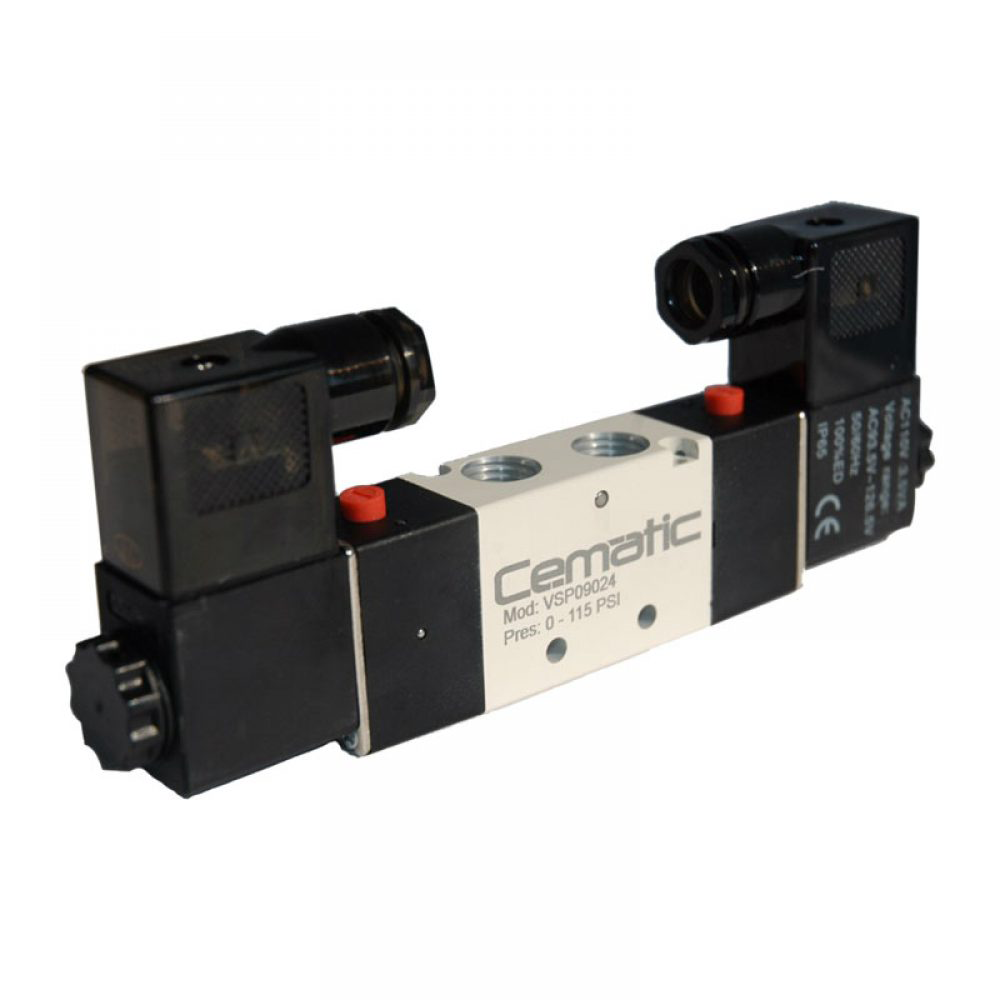

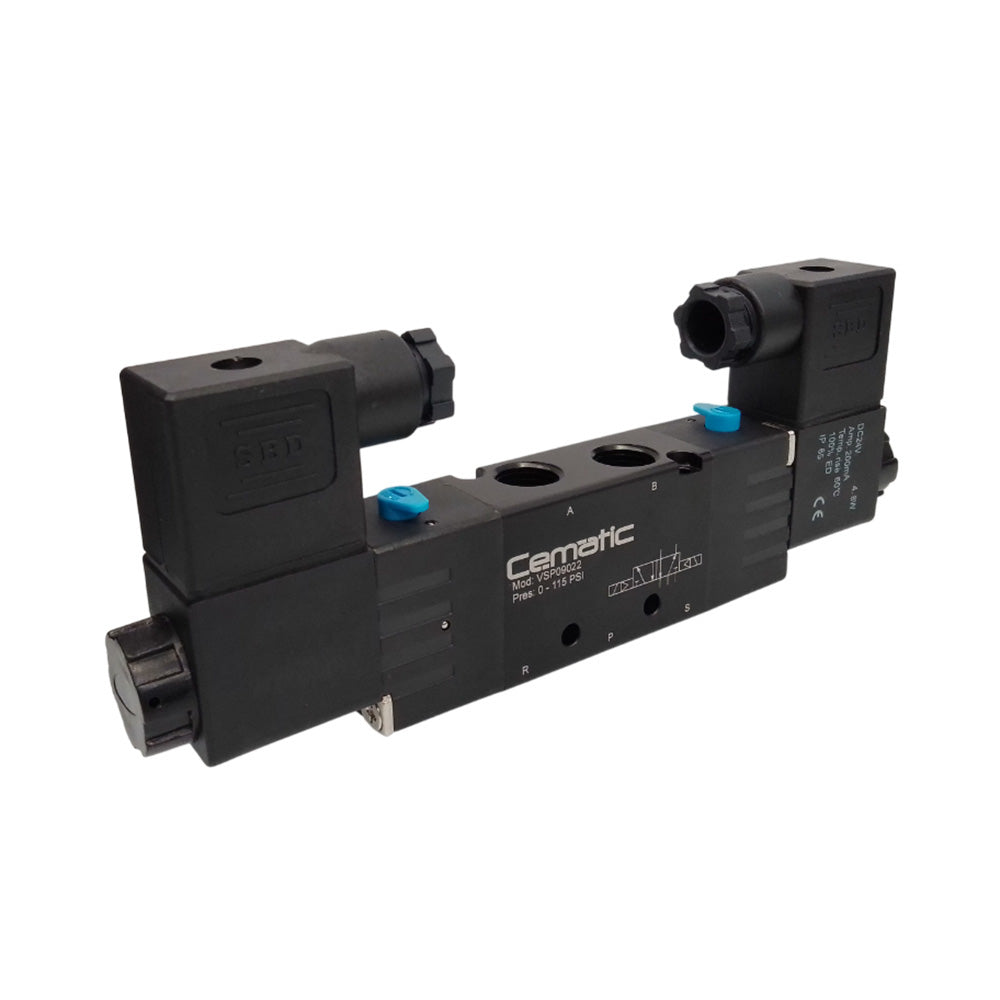

La válvula direccional 5/2 doble bobina de Cematic controla cilindros neumáticos de doble efecto en sistemas de automatización. Gracias a sus dos solenoides independientes, cada bobina controla una dirección de forma autónoma. Por lo tanto, el cilindro avanza y retrocede con señales separadas sin resorte de retorno.

En cuanto a su operación, el diseño biestable garantiza que el cilindro permanece en su posición sin consumo continuo de señal. Por esta razón, es la elección correcta en prensado, estampado y ensamble donde mantener presión es indispensable. Además, su cuerpo de aluminio ofrece ligereza y durabilidad en ciclos continuos.

Por otro lado, está disponible en conexiones de 1/4" y 1/8" y en cuatro voltajes: 12 VDC, 24 VDC, 110 VAC y 220 VAC. De este modo, se adapta a la mayoría de tableros sin modificaciones. Como resultado, es uno de los modelos más completos del catálogo de Cematic.

Especificaciones Técnicas

A continuación se detallan las características principales de esta válvula. De este modo, puedes verificar rápidamente su compatibilidad con tu sistema:

• Tipo de válvula: direccional solenoide de doble bobina, es decir, de tipo biestable.
• Configuración de vías / posiciones: 5/2, lo que equivale a 5 puertos y 2 posiciones.
• Tipo de conexión: conexión normal (no NAMUR). Por lo tanto, se instala con tuberías o racores estándar.
• Medidas disponibles: 1/4" y 1/8", de modo que cubre sistemas estándar y compactos.
• Material del cuerpo: aluminio, lo que garantiza ligereza y resistencia en ciclos continuos.
• Voltajes disponibles: 12 VDC, 24 VDC, 110 VAC y 220 VAC, de manera que se adapta a la mayoría de tableros sin conversores.
• Número de bobinas: 2 solenoides independientes, uno para cada dirección.
• Tipo de acción: biestable, es decir, mantiene posición sin señal continua.
• Cilindros compatibles: doble efecto exclusivamente, dado que no incluye resorte de retorno.
• Fluido de control: aire comprimido filtrado, ya sea lubricado o no lubricado.
• Aplicación típica: prensas, estampado, ensamble y maquinaria de producción industrial.

Doble Bobina vs. Simple Bobina — ¿Cuál necesitas?

Antes de seleccionar, es fundamental entender la diferencia entre ambas configuraciones. Dado que determinan el comportamiento del cilindro ante una interrupción, la siguiente tabla facilita la decisión:

En resumen, si el cilindro debe mantener su posición ante un corte de energía, la doble bobina es la elección correcta. Por el contrario, si el sistema necesita retorno automático ante falla, te recomendamos nuestros modelos de simple bobina con resorte.

Aplicaciones de la Válvula Direccional 5/2 Doble Bobina

Gracias a su diseño biestable y a la disponibilidad de cuatro voltajes, esta válvula se especifica en distintos sectores. En particular, destaca donde el control independiente del cilindro es un requisito de precisión:

Aplicaciones en Maquinaria y Producción

• Control de cilindros de doble efecto: gracias a sus dos solenoides, permite comandar avance y retroceso con pulsos cortos desde el PLC. Por lo tanto, no es necesario mantener la bobina energizada de forma continua.
• Equipos de estampado y prensado: además, mantiene la presión del cilindro durante todo el ciclo sin consumo eléctrico adicional. Como resultado, mejora considerablemente la eficiencia energética del proceso.
• Maquinaria de empaque y ensamble: asimismo, se utiliza en mordazas y sistemas de sujeción donde el cilindro permanece cerrado entre ciclos. De este modo, se reduce la carga sobre el PLC.
• Maquinaria de inyección y moldeo: igualmente, su comportamiento biestable es ideal en moldes donde el cilindro de expulsión mantiene su posición extendida. En consecuencia, no representa consumo de señal durante la extracción.

Aplicaciones en Automatización e Industria

• Líneas de producción con movimientos alternos: debido a su doble bobina, sincroniza avance y retroceso desde salidas digitales del controlador. Por ello, simplifica la lógica de control en sistemas con múltiples cilindros.
• Sistemas de automatización industrial: por otro lado, se integra en tableros con salidas de 12 VDC, 24 VDC, 110 VAC o 220 VAC. Asimismo, cubre la variedad de estándares eléctricos en la industria mexicana y norteamericana.
• Industria manufacturera y metalmecánica: finalmente, su cuerpo de aluminio y diseño compacto la hacen adecuada para espacios reducidos. En particular, es ideal en células de manufactura y centros de maquinado.

Guía de Selección: Medida de Conexión y Voltaje

Este modelo está disponible en dos medidas y cuatro voltajes. Por lo tanto, antes de seleccionar, verifica el diámetro de tubería y el voltaje de tu tablero. A continuación se presenta cada opción con su uso típico:

En caso de duda, nuestro equipo puede ayudarte a seleccionar la variante correcta. De igual manera, si necesitas orientación sobre caudal o presión, podemos asesorarte sin costo y sin compromiso.
