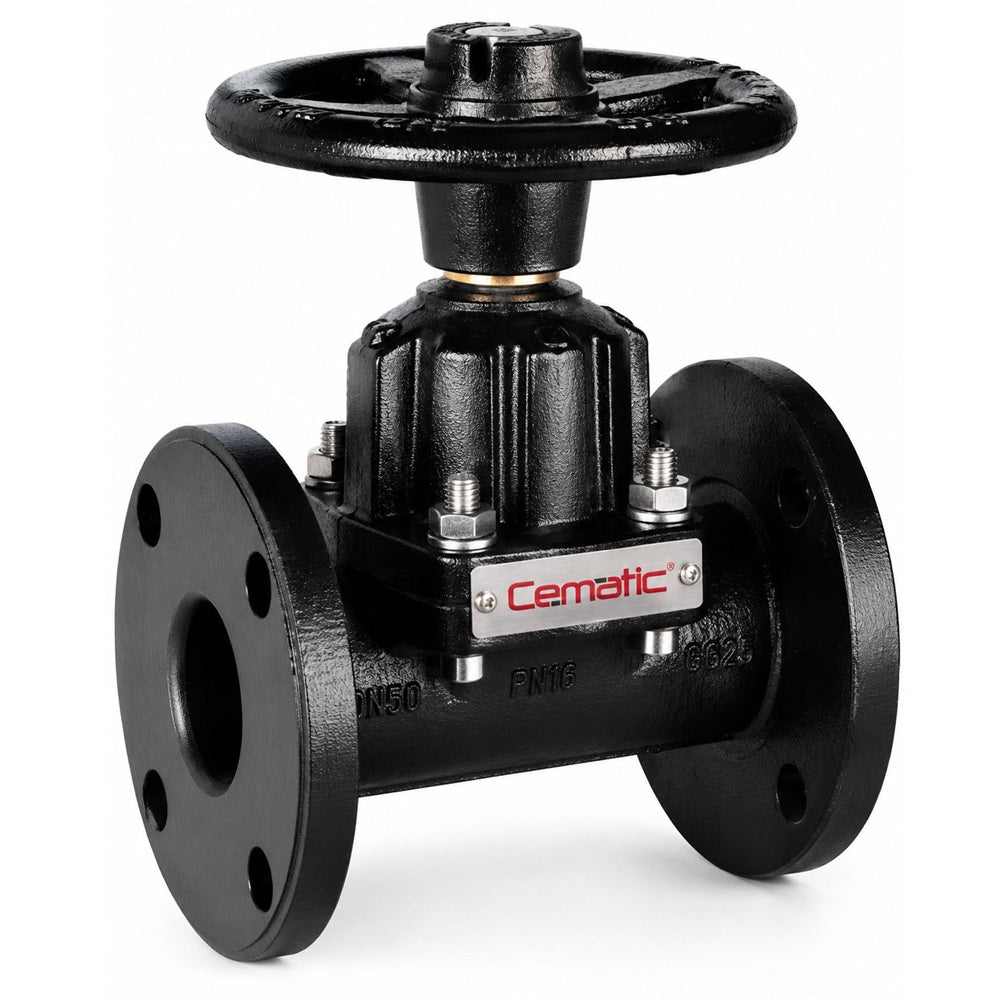

Válvula de Diafragma Paso Recto Manual con Revestimiento EPDM de 1/2" a 8"
La válvula de diafragma paso recto de Cematic ofrece un flujo libre y sin obstrucciones, porque no tiene vertedero interno. Por lo tanto, evita turbulencias y la retención de sólidos. Además, su revestimiento y su diafragma de EPDM resisten el desgaste de fluidos viscosos y abrasivos.
Asimismo, el diafragma EPDM de doble capa lleva respaldo de goma para soportar la fatiga, y está disponible en versión blanda o dura. Finalmente, su operación manual con volante permite un cierre sencillo, sin energía externa.
Características Principales
- ✅ Flujo directo sin vertedero: por lo tanto, la pérdida de presión es baja.
- ✅ Diafragma EPDM blando o duro: así, se elige la dureza según el fluido y la abrasión.
- ✅ Cuerpo de acero al carbono WCB: además, ofrece resistencia mecánica para líneas industriales.
- ✅ Cuerpo interior liso: en consecuencia, facilita la limpieza en sitio (CIP).
- ✅ Indicador amarillo de posición: igualmente, permite identificar el estado de la válvula a distancia.
- ✅ Bonete completo y tornillería inoxidable: finalmente, protege el mecanismo y alarga su vida útil.
Especificaciones Técnicas de la Válvula de Diafragma Paso Recto
| Característica | Especificación |
|---|---|
| Tipo | Paso recto (straight-through) |
| Operación | Manual con volante |
| Cuerpo | Acero al carbono WCB |
| Diafragma | EPDM de doble capa con respaldo de goma (blando o duro) |
| Revestimiento | EPDM, 2 a 4.5 mm de espesor |
| Rango de diámetros | 1/2" a 8" (DN15 a DN200) |
| Conexión | Bridada PN10 / PN16 / ANSI 150 |
| Temperatura máxima | 120 °C |
| Prueba de chispa | 14 kV AC/DC |
| Acabado y tornillería | Epóxico exterior y tornillería inoxidable |
Comparativa: Paso Recto frente a Vertedero
| Característica | Paso recto | Vertedero (weir) |
|---|---|---|
| Fluidos abrasivos | Mejor desempeño | Mayor desgaste |
| Pérdida de presión | Menor | Mayor |
| Limpieza CIP | Mejor | Buena |
| Contenido de sólidos | Hasta 40 % | Hasta 15 % |
| Aplicaciones químicas y sellado | Buena | Mejor |
Aplicaciones Industriales
Esta válvula de diafragma paso recto se utiliza, por ejemplo, en los siguientes casos:
- ✅ Minería y metalurgia: por lo tanto, maneja pulpas abrasivas sin atascarse.
- ✅ Celulosa y papel: así, controla pulpas y lodos con fibras.
- ✅ Aguas residuales con sólidos: en consecuencia, evita la acumulación de sedimentos.
- ✅ Yeso, cemento y granulados: igualmente, soporta el desgaste de materiales abrasivos.
- ✅ Lodos de proceso: finalmente, permite el paso de fluidos densos.
Accesorios Opcionales
- ✅ Caja de límite AMY-10 (hasta DN50): por lo tanto, envía la señal de abierto y cerrado.
- ✅ Caja de límite ALS-10 de aluminio (hasta DN200): así, se adapta a diámetros mayores.
- ✅ Volante grande (DN150 a DN200): además, reduce el esfuerzo de operación.
Si necesitas mayor hermeticidad con fluidos químicos, revisa nuestra válvula de diafragma tipo vertedero o explora toda la familia de válvulas de diafragma. Para cotizar, indícanos el diámetro, el tipo y la concentración de sólidos, la temperatura y la presión de trabajo. En conclusión, te ayudamos a elegir la válvula de diafragma paso recto ideal para tu proceso.
