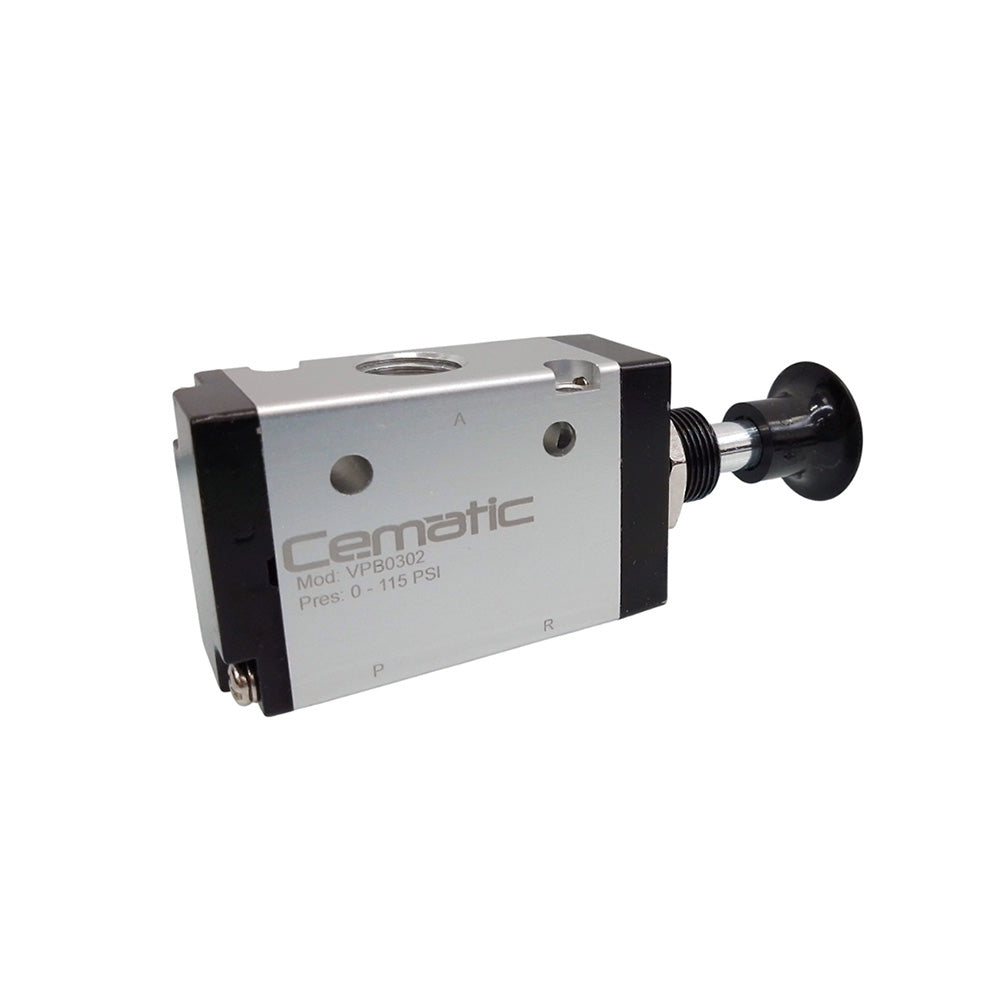

Válvula Direccional de Botón 3/2 — Accionamiento Manual PUSH-PULL, Cuerpo de Aluminio, NPT 1/4", Presión 0-115 psi

La válvula direccional de botón 3/2 de Cematic es el componente estándar para el control manual directo de circuitos neumáticos en sistemas industriales. A diferencia de las válvulas solenoides que requieren señal eléctrica, esta válvula se acciona directamente por el operador mediante el botón PUSH-PULL, pues esa es su función en sistemas donde la decisión de accionamiento es humana.

Su cuerpo de aluminio la hace ligera y resistente a la corrosión, por tanto es adecuada para instalación en tableros de mando, bancos de prueba y puestos de trabajo industrial. El mecanismo de baja fricción, además, garantiza una actuación suave y repetible durante toda su vida útil. Con conexión NPT 1/4" y rango de presión de 0 a 115 psi, cubre la mayoría de los circuitos neumáticos industriales con aire comprimido filtrado.

Cómo funciona la configuración 3/2 y cuándo es la especificación correcta

La configuración 3/2 define la función de la válvula: 3 puertos y 2 posiciones. A continuación se describe su funcionamiento, pues determina si esta válvula es la especificación correcta para la aplicación:

• 3 puertos — suministro, trabajo y escape — ya que son los tres circuitos que gestiona la válvula: El puerto de suministro recibe el aire comprimido. El puerto de trabajo lo envía al actuador o al circuito. El puerto de escape libera el aire del circuito cuando la válvula vuelve a la posición de reposo. En consecuencia, la válvula puede tanto activar como desactivar un actuador de simple efecto con un solo accionamiento.
• 2 posiciones — reposo y accionada — dado que el botón PUSH-PULL conmuta entre ambas: En posición de reposo, el circuito está desconectado del suministro. Al presionar el botón (PUSH), la válvula conecta el suministro con el actuador. Al tirar del botón (PULL), la válvula vuelve a la posición de reposo y el escape libera el aire del circuito. Por tanto, el operador tiene control directo sobre el estado del actuador.
• Correcta para actuadores de simple efecto — ya que la válvula 3/2 gestiona una sola cámara: La válvula 3/2 es la especificación correcta cuando el actuador tiene solo una cámara activa y un resorte de retorno. Para actuadores de doble efecto que requieren control de ambas cámaras, se debe especificar una válvula 5/2 en cambio, pues la 3/2 no puede controlar ambas cámaras de forma independiente.

PUSH-PULL — por qué este mecanismo de botón es más seguro que el botón simple

El mecanismo PUSH-PULL requiere dos acciones diferentes para activar y desactivar la válvula. A continuación se describen las ventajas de ese diseño, ya que es el criterio que diferencia esta válvula de un botón estándar:

• Prevención de accionamiento accidental — dado que presionar y tirar son dos acciones distintas que requieren intención del operador: Un botón estándar puede accionarse accidentalmente con un golpe o roce. El mecanismo PUSH-PULL requiere una acción diferenciada para activar y para desactivar, reduciendo el riesgo de accionamiento involuntario en entornos con vibración o actividad intensa.
• Posición bloqueada en ambos estados — puesto que el botón mantiene la posición sin que el operador la sostenga: Una vez presionado o tirado, el botón permanece en esa posición hasta que el operador realice la acción contraria. El operador no necesita, igualmente, mantener el botón apretado durante el ciclo — la válvula mantiene el estado sola.

Especificaciones técnicas de la válvula direccional de botón 3/2

Válvula de botón 3/2 vs. solenoide 3/2 — tabla comparativa para seleccionar el accionamiento correcto

Aplicaciones principales de la válvula direccional de botón 3/2

• Control manual de cilindros neumáticos en ciclos manuales o semiautomáticos: La válvula permite al operador extender o retraer un cilindro neumático de simple efecto mediante el botón PUSH-PULL. Es la especificación correcta en puestos de trabajo donde el operador decide cuándo activar el cilindro, dado que el ciclo no puede automatizarse completamente o el proceso requiere supervisión humana en cada accionamiento.
• Prensas, sujetadores y pinzas neumáticas donde el operador controla cada ciclo individualmente: En operaciones de sujeción, prensado y posicionamiento manual, esta válvula permite al operador activar y desactivar el actuador de forma directa. Su mecanismo de baja fricción, además, garantiza precisión en cada accionamiento sin esfuerzo excesivo del operador durante jornadas prolongadas.
• Selección manual de circuitos y modos de operación en sistemas neumáticos: En instalaciones con múltiples modos de operación, esta válvula permite al operador seleccionar manualmente el circuito activo. En consecuencia, simplifica la transición entre etapas del proceso sin necesidad de un selector eléctrico o un PLC adicional.
• Enclavamiento manual y paro de seguridad en sistemas neumáticos: La válvula actúa como interruptor de aislamiento que mantiene el circuito en posición fija hasta que el operador lo desbloquea. Por tanto, es un componente de seguridad operativa en instalaciones donde el operador debe poder inhabilitar un circuito neumático de forma manual e inmediata.
• Bancos de prueba y áreas de mantenimiento donde se requiere control manual de componentes neumáticos: En bancos de prueba de actuadores, válvulas y circuitos neumáticos, esta válvula permite activar el circuito bajo prueba de forma manual y controlada. El técnico puede, igualmente, activar y desactivar el circuito tantas veces como requiera la prueba sin depender de un sistema de control externo.
