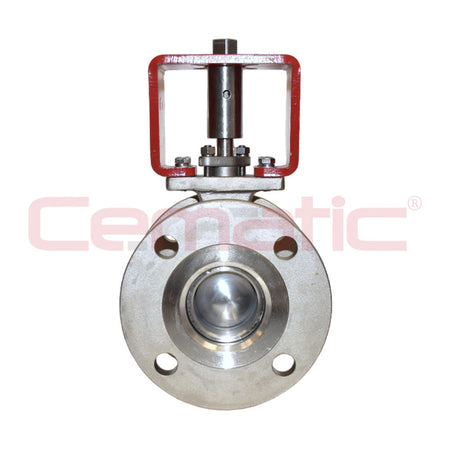

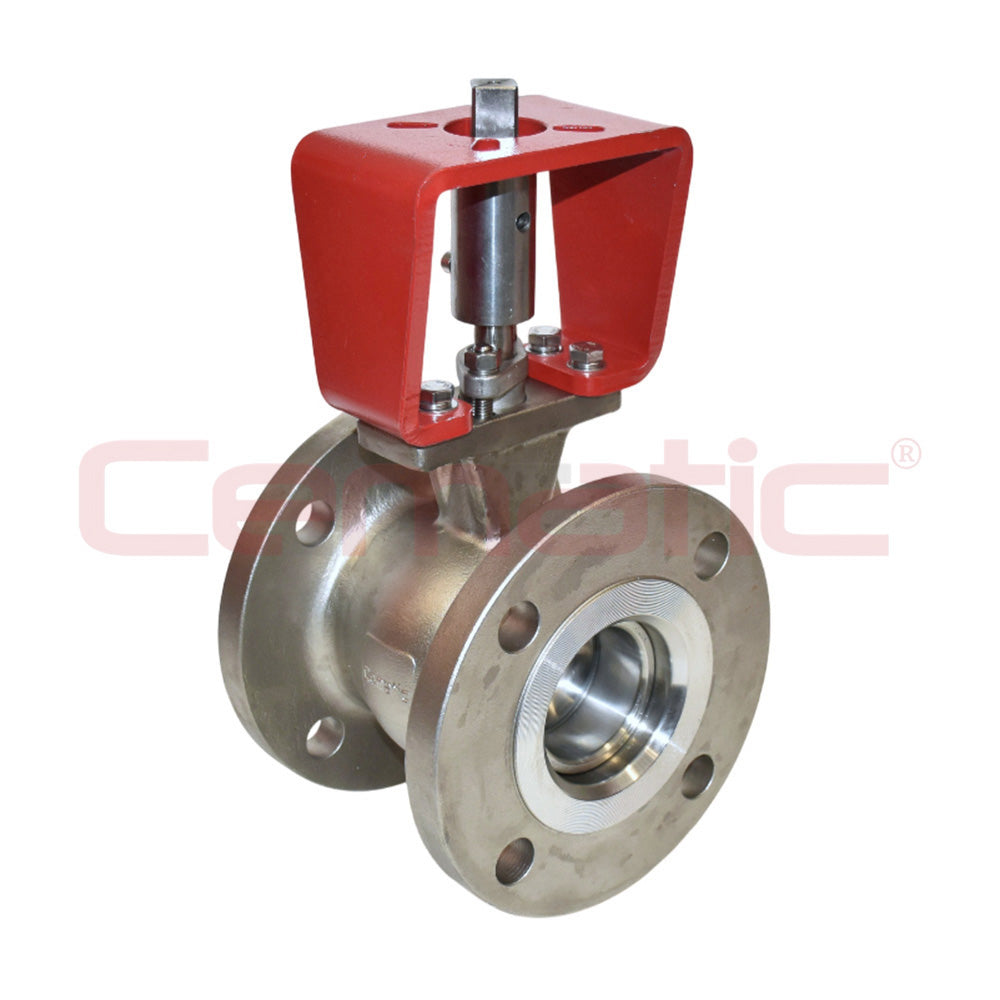

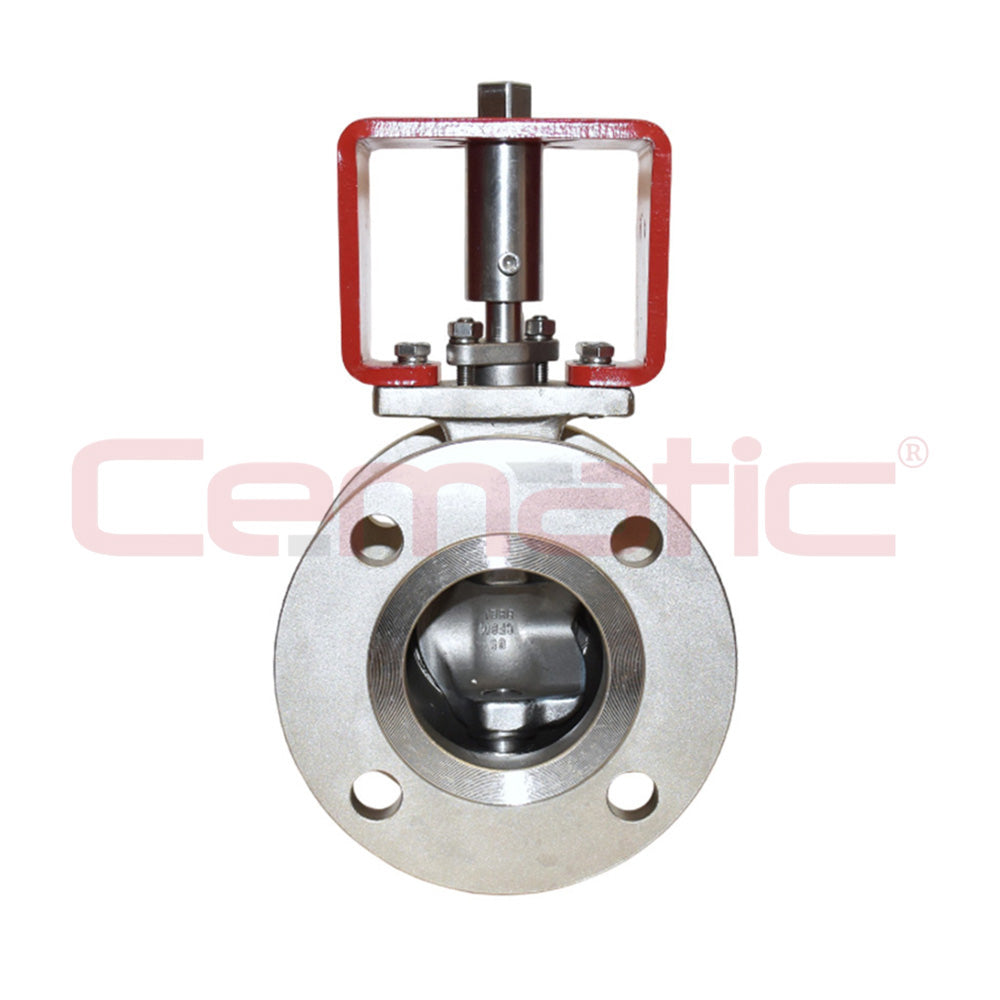

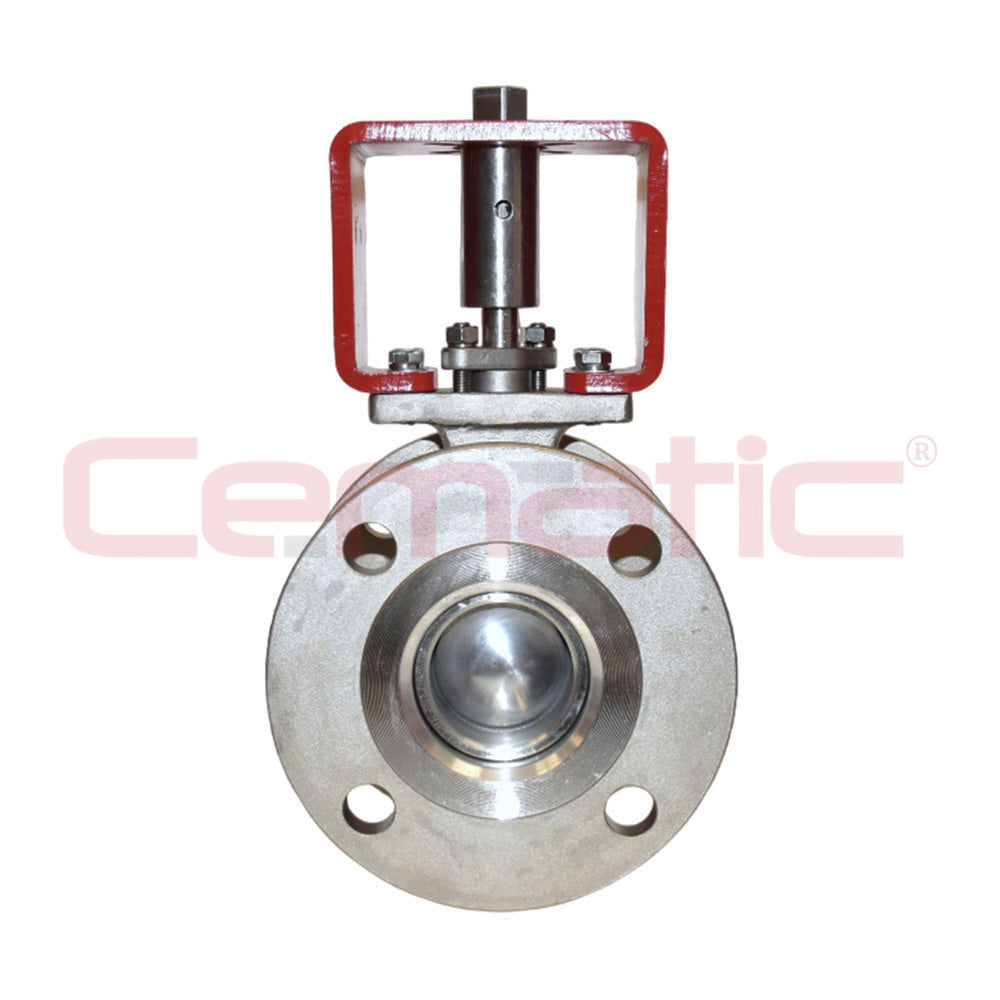

Bola Segmentada

Diseño de segmento tipo “V” proporciona una excelente capacidad de modulación del caudal de fluidos con partículas.

• Control modulante superior
  La geometría en “V” ofrece una característica de control casi lineal, ideal para regular caudal, presión o nivel con alta precisión.

• Efecto de corte
  Al cerrar, la “V” corta el fluido, lo que evita incrustaciones y permite manejar fluidos viscosos, con fibras o sólidos en suspensión.

• Mejor desempeño a aperturas parciales
  A diferencia de una bola estándar, mantiene estabilidad y repetibilidad incluso en posiciones intermedias.

Asiento Metálico

Proporciona alta resistencia a temperaturas elevadas y garantiza un sellado eficiente y durabilidad prolongada en aplicaciones de servicio severo.

• Alta resistencia al desgaste
  Ideal para servicios severos, fluidos abrasivos o con sólidos en suspensión donde los asientos blandos se degradan rápidamente.

• Excelente desempeño a altas temperaturas
  Mantiene su integridad y sellado en rangos de temperatura elevados donde materiales como PTFE no son adecuados.

• Apto para ciclos frecuentes de operación
  Diseñado para aplicaciones de control continuo o con alta frecuencia de apertura y cierre.

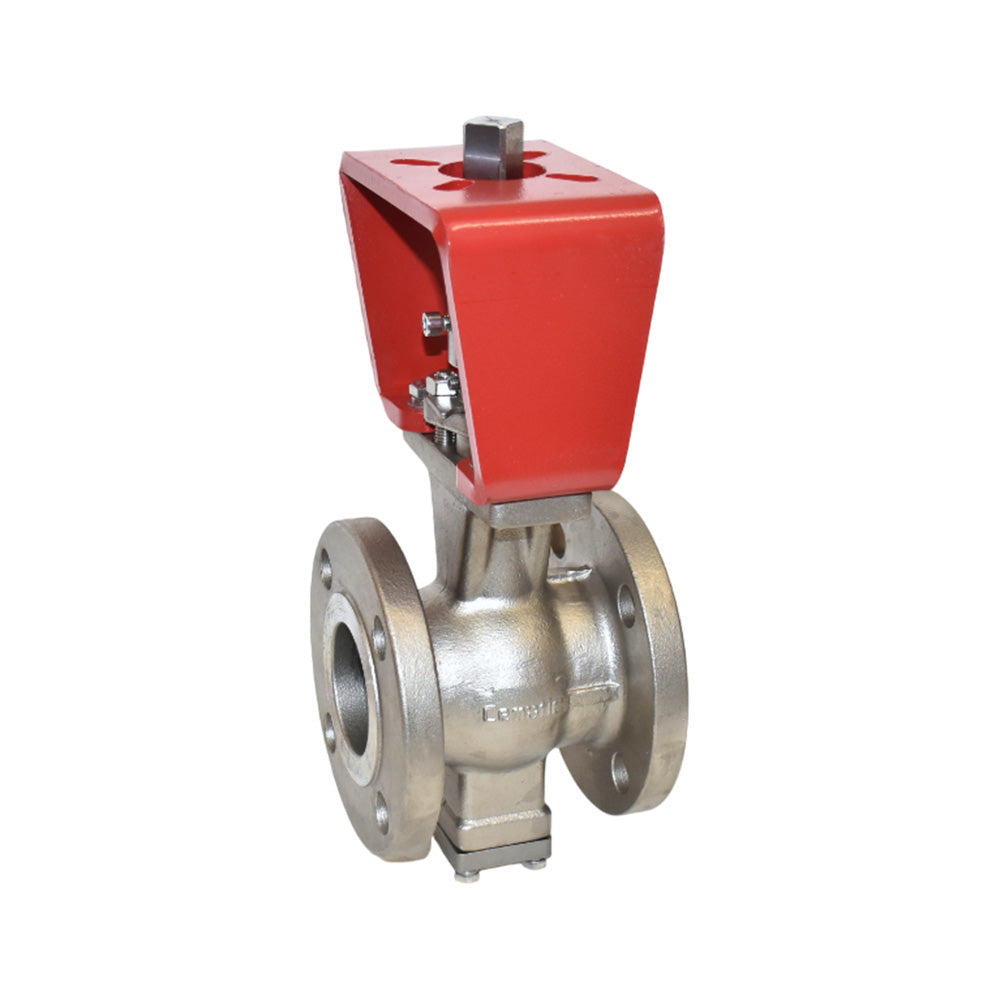

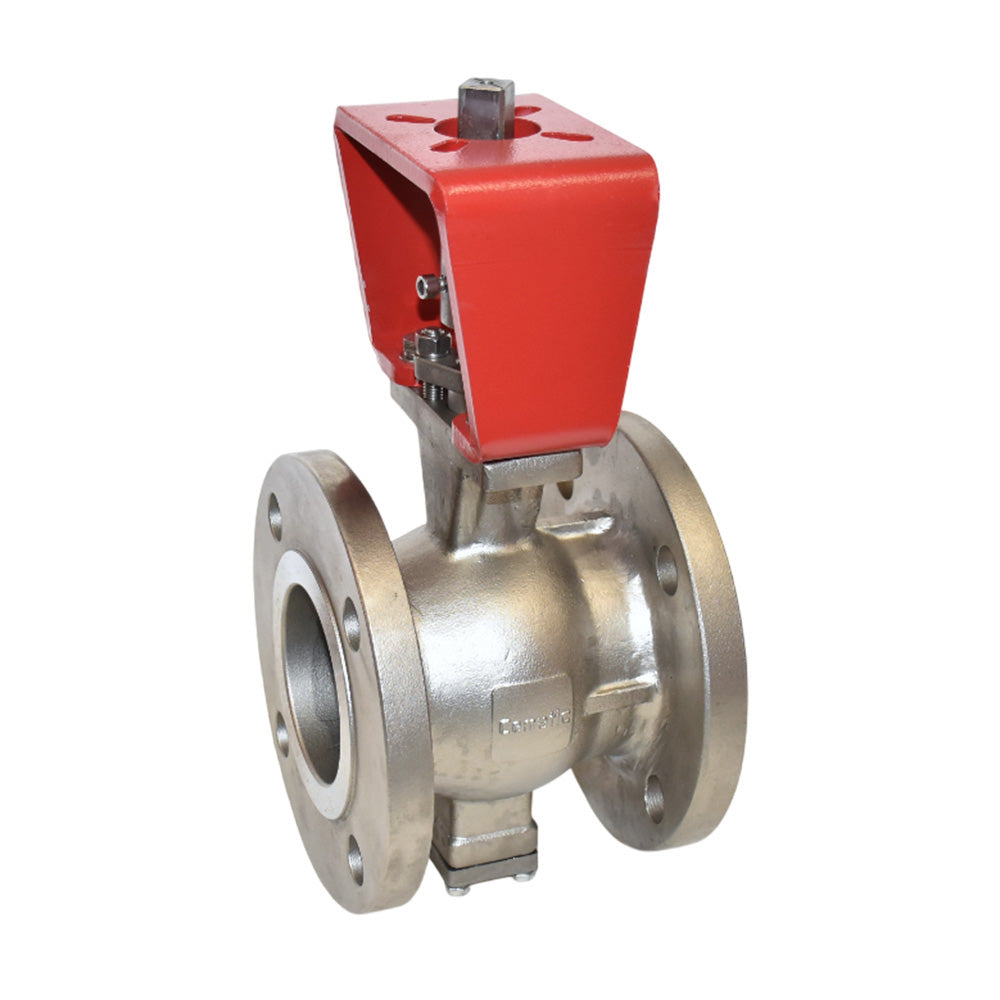

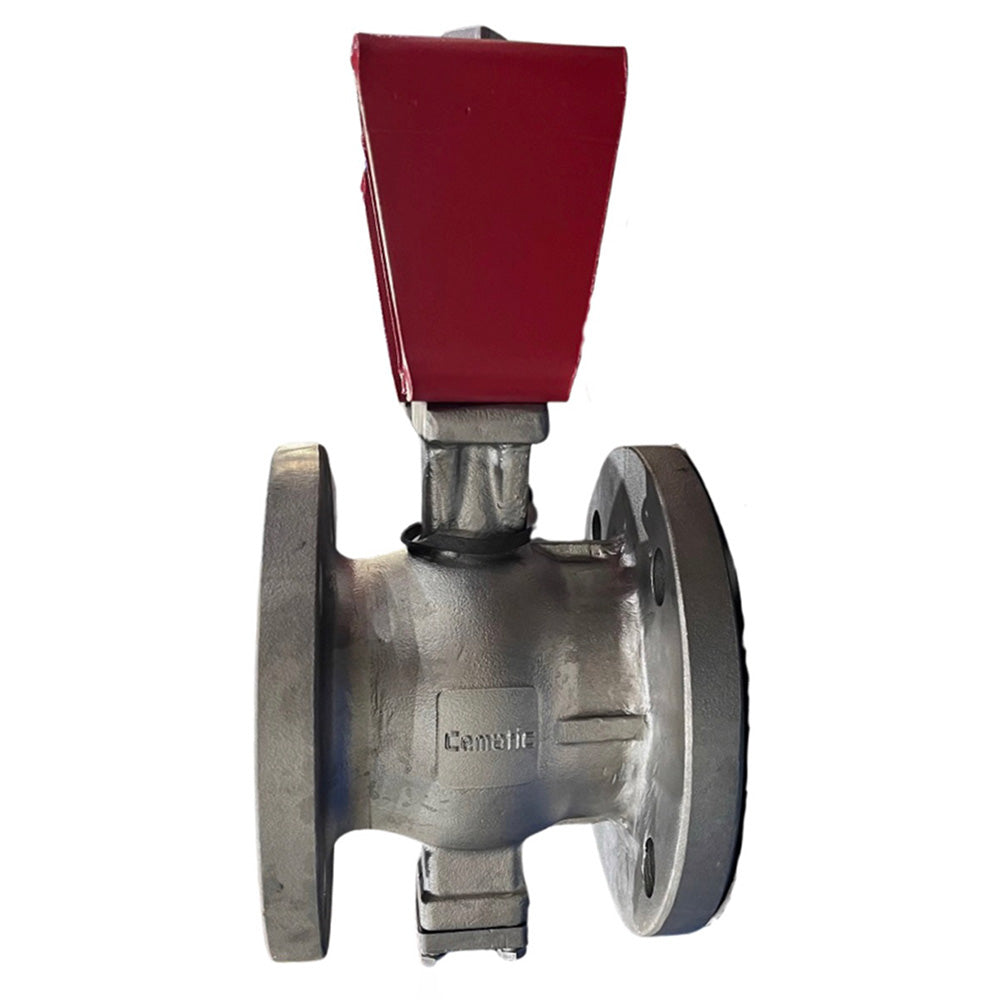

Bracket Alto

• Aislamiento térmico del actuador
  El bracket alto crea una mayor distancia entre el cuerpo de la válvula y el actuador, protegiéndolo del calor en aplicaciones de alta temperatura.

• Protección frente a ambientes agresivos
  Reduce la exposición del actuador a salpicaduras de producto, vapores corrosivos o partículas, aumentando su vida útil.

• Operación más estable y alineada
  Mejora la alineación entre válvula y actuador, reduciendo esfuerzos mecánicos y vibraciones.

Ideal para procesos en las industrias química, petroquímica, papelera, generación de energía, minería, y tratamiento de aguas, donde se requiere precisión, resistencia a la corrosión y durabilidad prolongada.

Especificaciones

• Cuerpo 2 Partes: CF8M (SS316)

• Bola Segmento V: CF8M (SS316) + HCr

• Asiento Metálico: SS316 + STL
• Vástago: SS316

• Bridas ANSI: Clase 150 RF
• Montura: ISO 5211

• Presión Máxima: 290 psi @ 100°F (38°C)
• Actuador Neumático: Simple o Doble Efecto
• Actuador Eléctrico: On-Off o Modulante

Estándar (Alta Temperatura)

• O-ring: Viton
• Empaque: RTFE
• Temperatura de Trabajo: Mín. -29°C ~ 180°C


Muy Alta Temperatura

• O-ring: Grafito
• Empaque: Grafito
• Temperatura de Trabajo: -29°C ~ 350°C


Aplicaciones

Pulpa y Papel: Para el control de pulpa fibrosa, lavado, blanqueo y refinado durante el proceso de fabricación de papel. Su diseño de segmento tipo “V” permite un control preciso del flujo de materiales con alto contenido de sólidos, evitando obstrucciones y reduciendo el mantenimiento en líneas de proceso.

Tratamiento de Aguas Residuales: Para el control de lodos espesos y efluentes con partículas abrasivas. Su asiento metálico garantiza un funcionamiento confiable en condiciones de alta abrasión, presencia de sólidos y fluidos con tendencia a la incrustación, asegurando durabilidad prolongada.

Alimentos y Bebidas (no higiénico): Es adecuada para el manejo de vapor, soluciones cáusticas y químicos de limpieza en procesos auxiliares No sanitarios. Proporciona resistencia a la corrosión en servicios de lavado, sistemas de vapor y líneas de recuperación.

Procesos Químicos: Se emplea en el control de fluidos corrosivos, viscosos o abrasivos en reactores, torres de absorción, descargas de lodos y sistemas de neutralización. El cuerpo de acero inoxidable 316 y el asiento metálico ofrecen una excelente resistencia a ataques químicos y erosión, incluso con presión y temperatura elevadas.

Plantas Eléctricas: Ideal para sistemas de vapor, condensado y agua de caldera para regular el flujo en condiciones de alta temperatura y presión diferencial. Su sellado metal-metal proporciona estabilidad térmica y resistencia a la erosión, garantizando una operación segura y confiable.

Industria Siderúrgica: Ideal para el control de agua de enfriamiento, aceites hidráulicos contaminados y otros fluidos con partículas. Su resistencia mecánica, permite un desempeño óptimo en ambientes agresivos.
