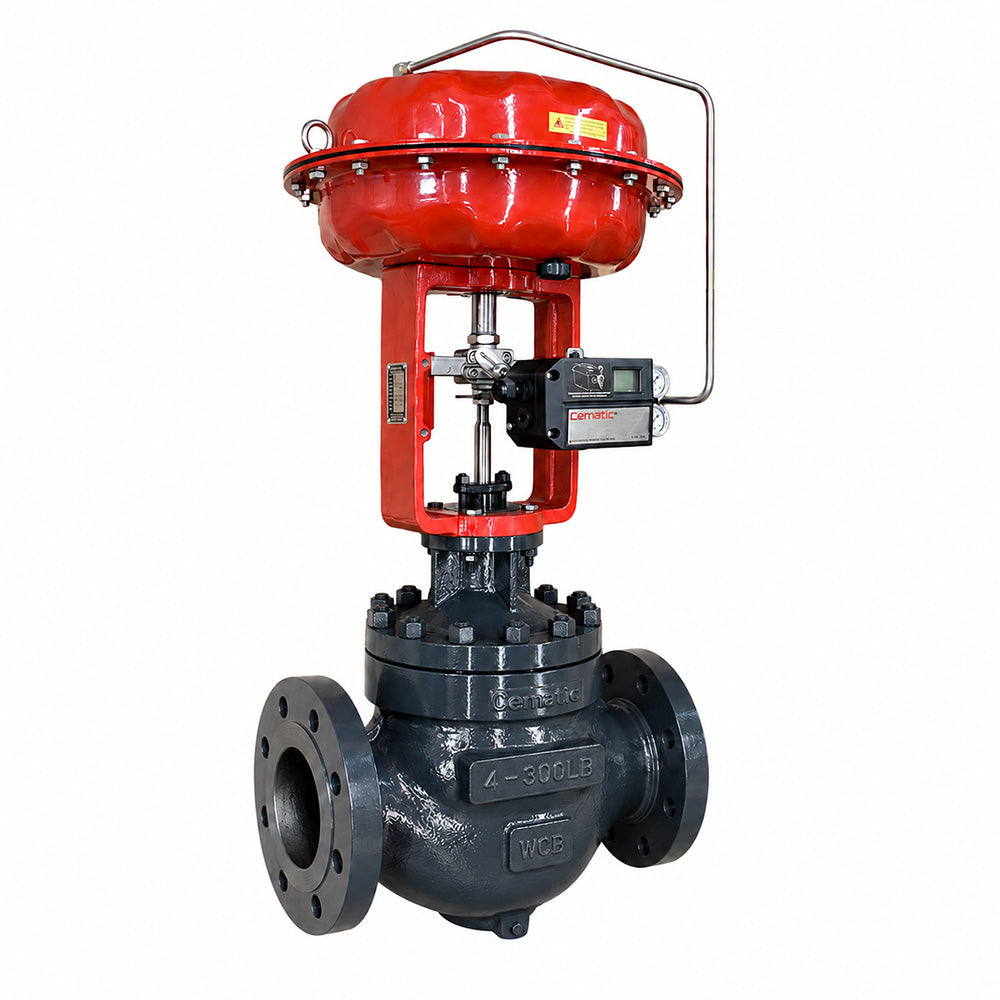

Válvula de Control Globo WCB Clase 300 — Cuerpo WCB, Brida Clase 300, para Agua, Vapor, Petróleo y Gas

La válvula de control globo WCB clase 300 es la solución de regulación proporcional para procesos de alta presión en la industria pesada mexicana: Oil & Gas, generación de energía, refinación y petroquímica. El cuerpo de acero al carbono WCB proporciona la resistencia mecánica necesaria, mientras que la brida Clase 300 soporta presiones de trabajo significativamente mayores que una Clase 150 — hasta ≈740 psi (51 bar) a temperatura ambiente según ASME B16.34, con reducción según la tabla de presión-temperatura a mayor temperatura de proceso.

A diferencia de configuraciones con trim opcional, esta válvula de control globo WCB clase 300 integra asiento, vástago y disco en acero inoxidable SS316 de fábrica — sin necesidad de elegir entre SS316 y SS304. Por lo tanto, es la especificación correcta cuando el proceso ya exige resistencia a la corrosión en todas las superficies de control, no solo en el trim crítico. El empaque de vástago es de grafito expandido, apto para servicios de alta temperatura hasta +425 °C, el estándar en vapor y proceso pesado.

El conjunto incluye cuerpo globo WCB con bridas Clase 300, actuador neumático de diafragma Normalmente Cerrado (NC), con posibilidad de conversión en campo a Normalmente Abierta (NA) — es decir, de fail-close a fail-open — invirtiendo el ensamble del resorte del actuador sin necesidad de cambiar el cuerpo ni el trim de la válvula. Como resultado, un mismo activo cubre ambos escenarios de seguridad de proceso.

Fail-Close vs. Fail-Open — Conversión de Seguridad en esta Válvula de Control Globo WCB Clase 300

La posición de seguridad ante pérdida de aire o de señal de control depende del proceso, no de la válvula. Por eso esta válvula de control globo WCB clase 300 se diseñó como convertible entre ambas configuraciones:

• Normalmente Cerrada (NC / fail-close) — configuración de fábrica: ante pérdida de aire comprimido o señal del posicionador, el resorte del actuador cierra la válvula interrumpiendo el flujo. Es la posición de seguridad correcta cuando detener el fluido es el estado seguro — alimentación a reactores, líneas de vapor, columnas de destilación.
• Normalmente Abierta (NA / fail-open) — mediante conversión del actuador: ante pérdida de aire o señal, el resorte abre la válvula manteniendo el flujo. Es la configuración correcta cuando interrumpir el flujo sería el escenario peligroso — por ejemplo, líneas de enfriamiento o venteo de seguridad donde el flujo continuo previene sobrepresión o sobretemperatura.

Esta conversión se realiza invirtiendo el montaje del resorte y el sentido de acción del diafragma del actuador neumático, sin sustituir el cuerpo de la válvula ni el trim SS316. Por lo tanto, si tu proceso cambia de requisito de seguridad después de la instalación, no es necesario reemplazar el equipo completo.

Materiales de Construcción de la Válvula de Control Globo WCB Clase 300

Estos son los materiales que integran de fábrica esta válvula de control globo WCB clase 300:

• Cuerpo: Acero al carbono WCB (ASTM A216 Gr. WCB) — resistencia mecánica para servicios de vapor de alta presión, petróleo crudo, gas natural y fluidos de proceso a alta temperatura
• Trim — asiento, vástago y disco: Acero inoxidable SS316 de fábrica en las tres piezas — mayor resistencia a la corrosión por cloruros y fluidos ligeramente agresivos que un trim SS304, sin opción de degradar la especificación
• Empaque de vástago: Grafito expandido — resistencia térmica hasta +425 °C, el estándar en servicios de vapor y proceso pesado
• Conexión: Bridas Clase 300 cara realzada (RF — Raised Face), perforación ASME B16.5
• Actuador: Neumático de diafragma con resorte de retorno — Normalmente Cerrado de fábrica, convertible a Normalmente Abierto
• Posicionador: Electroneumático con entrada 4–20 mA

Especificaciones Técnicas de la Válvula de Control Globo WCB Clase 300

Coeficiente de Caudal Cv de la Válvula de Control Globo WCB Clase 300

El Cv es el caudal en galones por minuto (GPM) de agua a 60 °F que pasa por la válvula con una caída de presión de 1 psi en posición totalmente abierta. Para garantizar estabilidad de control en todo el rango, el Cv de operación normal de esta válvula de control globo WCB clase 300 debe estar entre el 20% y el 80% del Cv máximo del diámetro seleccionado.

¿No está seguro del diámetro correcto para su proceso? Use nuestra Calculadora de Cv o comparta el fluido, caudal y presiones con nuestro equipo técnico para dimensionar sin costo.

Compatibilidad de Fluidos de la Válvula de Control Globo WCB Clase 300 — Trim SS316

• ✅ Vapor saturado y supercalentado hasta 425 °C, incluso a las presiones más altas que permite la Clase 300
• ✅ Agua caliente y agua de calderas de alta presión
• ✅ Gas natural, GLP y gases industriales secos a presión elevada
• ✅ Petróleo crudo, aceites de proceso y condensados de hidrocarburos
• ✅ Agua de proceso industrial con sales disueltas — el trim SS316 de fábrica cubre este escenario sin necesidad de upgrade
• ✅ Ácidos diluidos de baja concentración
• ✅ Fluidos de proceso en refinación e industria petroquímica de alta presión
• ⚠️ Agua con cloruros >1,000 ppm a temperatura elevada: verificar con equipo técnico
• ⚠️ H₂S en concentración elevada: especificar materiales NACE MR0175 resistentes a SSC
• ❌ Ácidos concentrados (HCl, H₂SO₄ >30%), HF: usar cuerpo en aleación especial

Válvula de Control Globo WCB Clase 300 vs. Otras Válvulas de la Familia Cematic

Aplicaciones de la Válvula de Control Globo WCB Clase 300

• Refinación y petroquímica de alta presión: control de vapor de proceso y fluidos en unidades de destilación, reformación y craqueo catalítico que operan por encima del rango de presión de una Clase 150. La válvula de control globo WCB clase 300 cubre estas líneas sin necesidad de sobredimensionar el cuerpo.
• Oil & Gas — producción y transporte a alta presión: regulación de caudal de petróleo crudo, gas natural y agua de formación en facilidades de producción con presiones de línea elevadas. El trim SS316 de fábrica cubre los fluidos típicos de producción sin necesidad de especificar upgrades.
• Generación de energía: control de vapor de alimentación a turbinas en calderas de alta presión, donde la Clase 300 es el estándar de conexión frente a la Clase 150 en líneas principales.
• Sistemas de seguridad de proceso con requisito NC/NA variable: plantas donde distintos lazos de control requieren distinta posición de seguridad ante falla — esta válvula de control globo WCB clase 300 permite estandarizar un solo modelo y convertir la acción del actuador según el lazo, en vez de mantener inventario de ambas configuraciones por separado.
• Pulpa y papel — digestores de alta presión: control de vapor en digestores Kraft que operan a presiones superiores a las de un sistema Clase 150 estándar.

Variante Disponible: Válvula de Control Globo WCB Brida ANSI 150

Si tu proceso opera en el rango de presión estándar y no requiere Clase 300, consulta la válvula de control globo WCB con brida ANSI 150, disponible con trim SS316 o SS304 y empaque grafito o PTFE.
