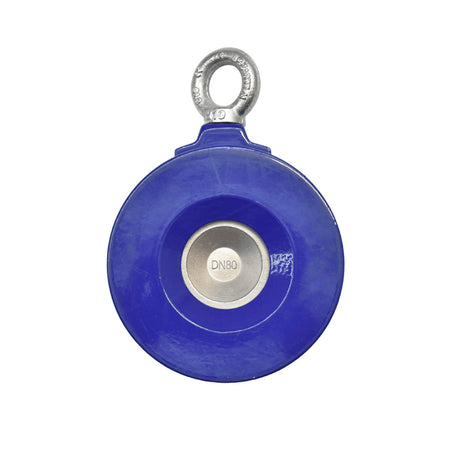

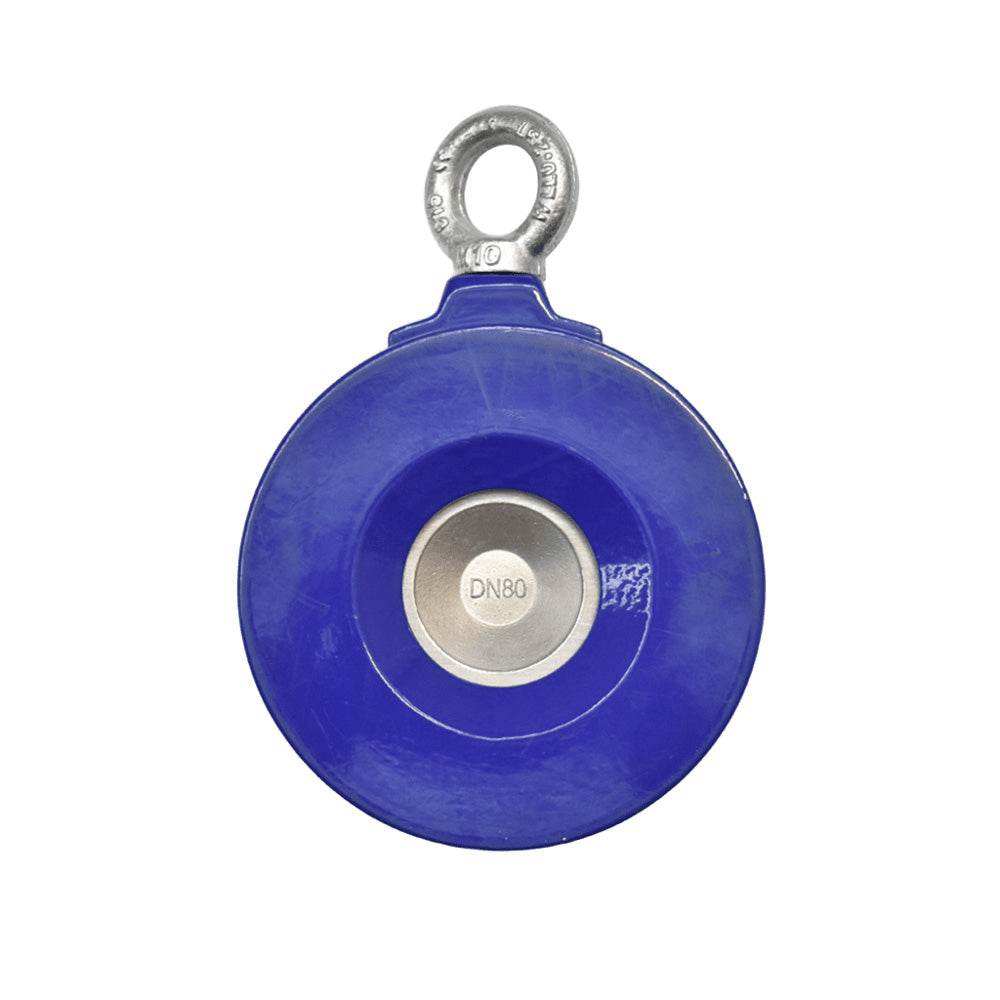

Válvula Check Wafer Columpio — Hierro Dúctil, Disco SS304, Asiento NBR, PN16
La válvula check wafer columpio con cuerpo de hierro dúctil de Cematic evita el flujo inverso en sistemas de conducción de agua y fluidos de servicio general. A diferencia de las versiones en acero inoxidable, el hierro dúctil ofrece mayor resistencia mecánica a menor costo.
Por lo que es la opción estándar en agua potable, riego y HVAC donde no se requiere la resistencia del SS316. Su diseño compacto tipo wafer, además, permite instalación entre bridas ANSI B16.1 sin espacio adicional. Lo que reduce el peso y el costo frente a válvulas de cuerpo completo.
El disco tipo columpio es de acero inoxidable SS304 (CF8). Por lo que ofrece resistencia a la corrosión superior al hierro en la zona de mayor contacto con el fluido. Asimismo, el asiento de NBR proporciona sellado confiable en agua, aire y fluidos derivados del petróleo no agresivos.
En consecuencia, es el componente de protección anti-retorno más económico y confiable para servicios generales industriales y municipales.
Principio de operación — Disco Columpio en Hierro Dúctil

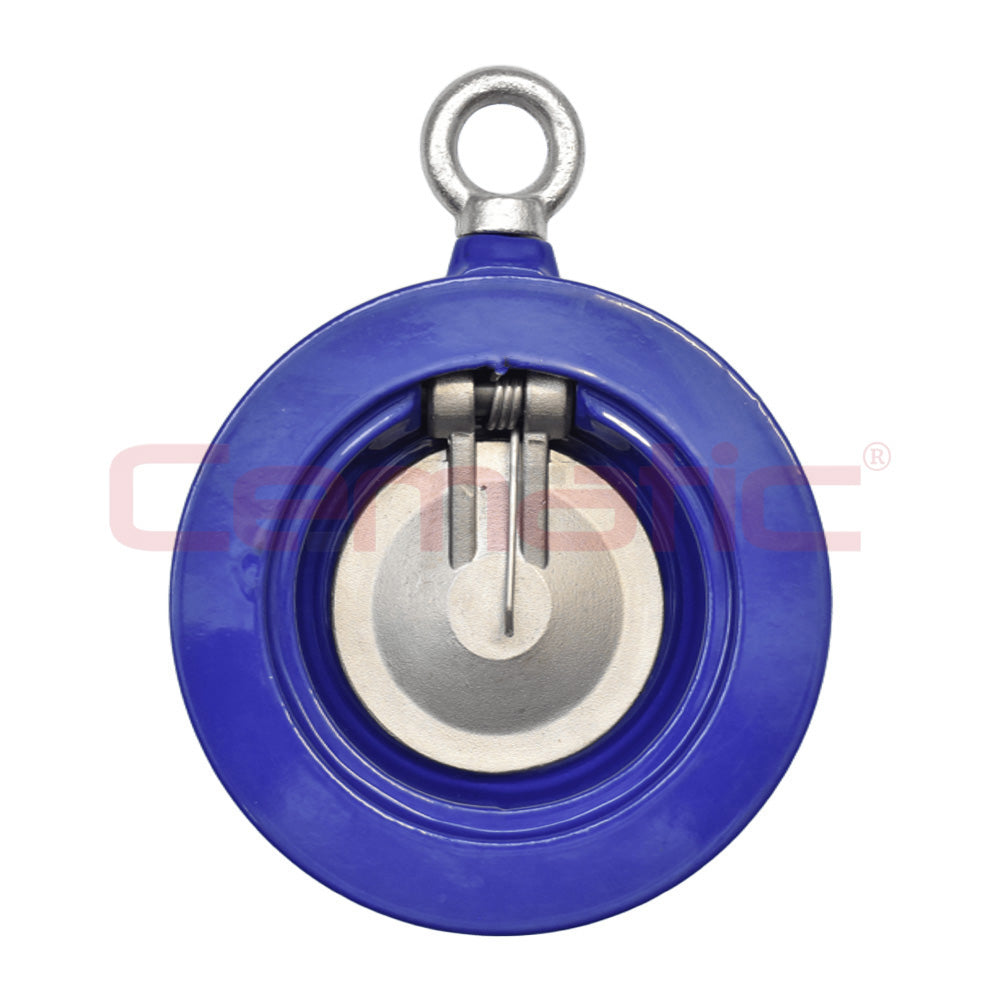

El disco oscila sobre un eje horizontal montado en la parte superior del cuerpo. Cuando el fluido fluye en la dirección correcta, la presión empuja el disco hacia arriba y, así, abre el paso.
Al cesar el flujo o invertirse la dirección, en cambio, el resorte de SS304 devuelve el disco al asiento NBR y cierra la válvula automáticamente. De este modo, protege bombas y equipos aguas arriba sin intervención del operador.
El formato wafer, asimismo, se instala directamente entre dos bridas ANSI B16.1 mediante los espárragos de la unión. Por ello, no requiere sus propias bridas ni conexiones especiales, lo que reduce el costo del conjunto y simplifica la instalación.
Hierro dúctil vs. Acero Inoxidable — cuándo elegir hierro dúctil
El hierro dúctil, además, es la opción correcta cuando el fluido y el servicio no requieren la resistencia química del acero inoxidable. A continuación se describen los casos donde el hierro dúctil es la opción correcta:
- Agua potable y agua de proceso no corrosiva: El hierro dúctil es el material estándar en infraestructura de agua potable municipal. Por ello, es la opción de menor costo cuando el fluido es agua limpia sin cloruros agresivos ni agentes corrosivos.
- Redes de bombeo y distribución de agua: En estaciones de bombeo con grandes diámetros, el hierro dúctil, además, ofrece resistencia mecánica superior al acero inoxidable a una fracción del costo. Asimismo, es la especificación estándar en proyectos de infraestructura hidráulica municipal.
- Sistemas HVAC y agua de enfriamiento: En circuitos de agua helada y retorno en sistemas de climatización, el hierro dúctil cubre el servicio con mayor economía. En cambio, para agua con cloruros agresivos se debe especificar el SS316. En cambio, para agua con cloruros o agentes de tratamiento agresivos se debe especificar el SS316.
- Aire comprimido y gases inertes: El NBR, asimismo, resiste adecuadamente el aire comprimido y gases no reactivos. Por ello, esta válvula se utiliza en líneas de compresores y sistemas neumáticos de baja y media presión donde no se requiere acero inoxidable.
Materiales de construcción
El cuerpo es de hierro dúctil, que es el material estándar en válvulas para agua potable e infraestructura hidráulica. Su resistencia mecánica y durabilidad, además, son superiores al hierro fundido convencional. El disco es de CF8 (SS304) tipo columpio, que es el componente en mayor contacto con el fluido.
Por lo que el SS304 garantiza resistencia a la corrosión en la zona de cierre. El resorte es de SS304, lo que garantiza fuerza de cierre estable a lo largo del tiempo sin corrosión. El asiento es de NBR, que es compatible con agua, aire y fluidos derivados del petróleo no agresivos.
Finalmente, el formato wafer entre bridas ANSI B16.1 es el estándar de conexión en infraestructura hidráulica industrial y municipal.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tipo de válvula | Check wafer disco columpio |
| Instalación | Tipo Wafer (entre bridas) |
| Norma de brida | ANSI B16.1 |
| Presión de trabajo | PN16 (232 psi) |
| Material del cuerpo | Hierro Dúctil |
| Disco | CF8 (SS304) tipo columpio |
| Resorte | SS304 |
| Asiento | NBR |
Compatibilidad con fluidos
Esta válvula check wafer columpio de hierro dúctil con asiento NBR es compatible con los fluidos más comunes en sistemas de agua e infraestructura industrial. A continuación se describen los principales grupos:
- Agua potable y agua de proceso — el hierro dúctil y el NBR son los materiales estándar en distribución de agua potable; por ello, es la especificación más común en proyectos de infraestructura hidráulica municipal e industrial
- Agua cruda y tratada en plantas de tratamiento — el cuerpo de hierro dúctil resiste las condiciones típicas de plantas de tratamiento; asimismo, el disco SS304 ofrece mayor resistencia a la corrosión que el hierro en la zona de mayor exposición
- Aire comprimido y gases inertes — el NBR resiste adecuadamente el aire y los gases no reactivos; en cambio, para gases con humedad o contaminantes agresivos verificar compatibilidad con el equipo técnico de Cematic
- Fluidos de climatización — agua helada y agua de retorno — compatible con los fluidos de sistemas HVAC estándar; sin embargo, para agua con tratamientos químicos agresivos o cloruros elevados especificar la versión en acero inoxidable
- Fluidos derivados del petróleo ligeros — el NBR es compatible con aceites y derivados del petróleo ligeros; sin embargo, para hidrocarburos agresivos o con solventes verificar compatibilidad con el equipo técnico de Cematic
Aplicaciones de la válvula check wafer columpio en hierro dúctil
Sistemas de Agua Potable y Bombeo Municipal
La válvula check wafer columpio de hierro dúctil es el componente estándar en líneas de distribución y estaciones de bombeo de agua potable. El cuerpo de hierro dúctil, además, ofrece resistencia mecánica y larga vida útil en estos servicios.
Por ello, el hierro dúctil es la especificación preferida en proyectos de infraestructura hidráulica donde el costo del material es un factor determinante.
Redes de Agua Cruda y Tratamiento
En estaciones de bombeo y plantas de filtración, esta válvula, asimismo, previene el retroceso del fluido y protege las bombas del sistema. El disco en SS304, asimismo, ofrece mayor resistencia a la corrosión que el hierro en la zona de mayor contacto con el agua.
En consecuencia, prolonga la vida útil del componente crítico de cierre frente a válvulas con disco de hierro.
Sistemas de Riego Agrícola
En redes principales y secundarias de riego, esta válvula, además, es compacta y fácil de instalar entre las bridas existentes. Su diseño wafer, además, reduce el espacio requerido y el peso del conjunto frente a una válvula check de cuerpo completo. Por ello, es la opción más económica para proteger bombas de riego de flujo inverso en paradas de emergencia.
Sistemas HVAC y Agua de Enfriamiento
En circuitos de agua helada y retorno en climatización, esta válvula, asimismo, evita el retroceso. Por ello, protege bombas e intercambiadores de calor. El NBR, asimismo, es compatible con los fluidos de HVAC estándar sin agentes químicos agresivos.
En consecuencia, es la opción de menor costo para protección anti-retorno en sistemas de climatización de gran escala.
Líneas de Aire Comprimido y Gas
En sistemas neumáticos y líneas de compresores, esta válvula, además, previene el retroceso del aire. Por ello, protege los compresores ante paradas de emergencia. El NBR, asimismo, resiste adecuadamente el aire y los gases inertes.
Por ello, es una solución compacta y económica para la protección de compresores en sistemas de baja y media presión.
