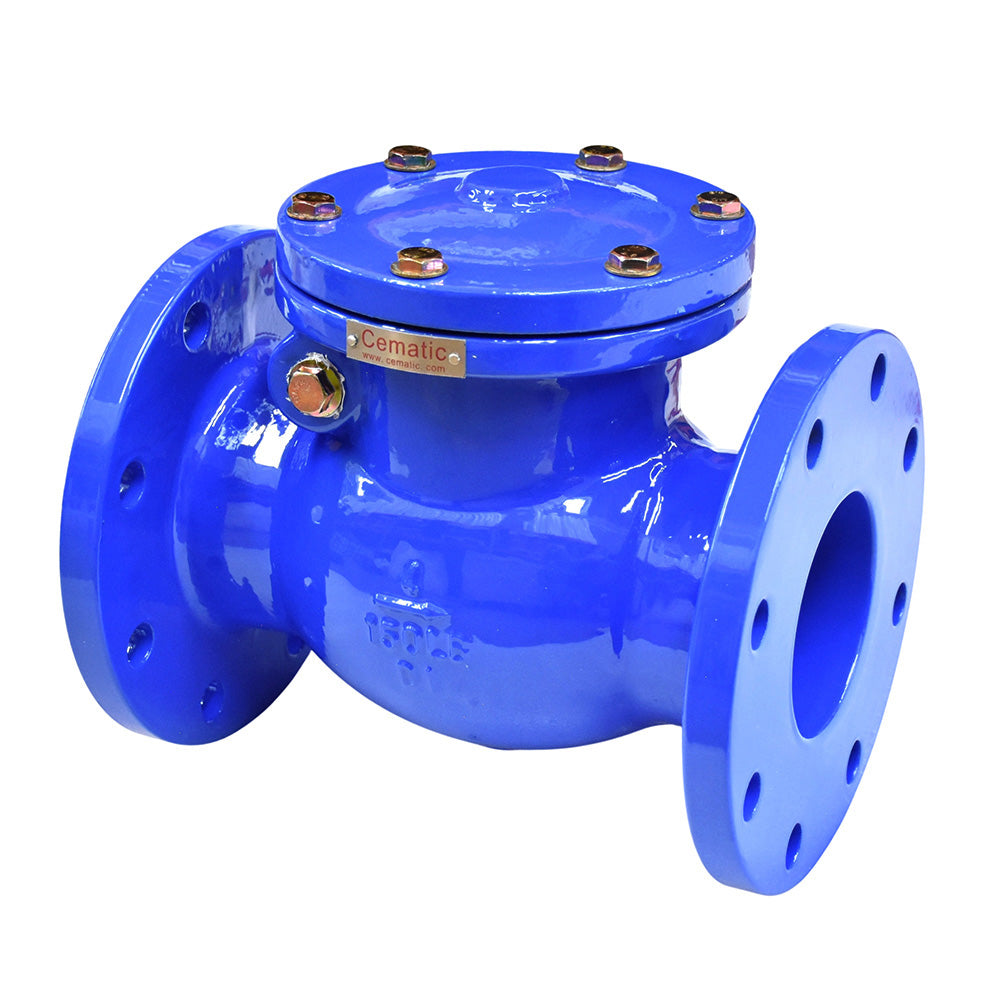

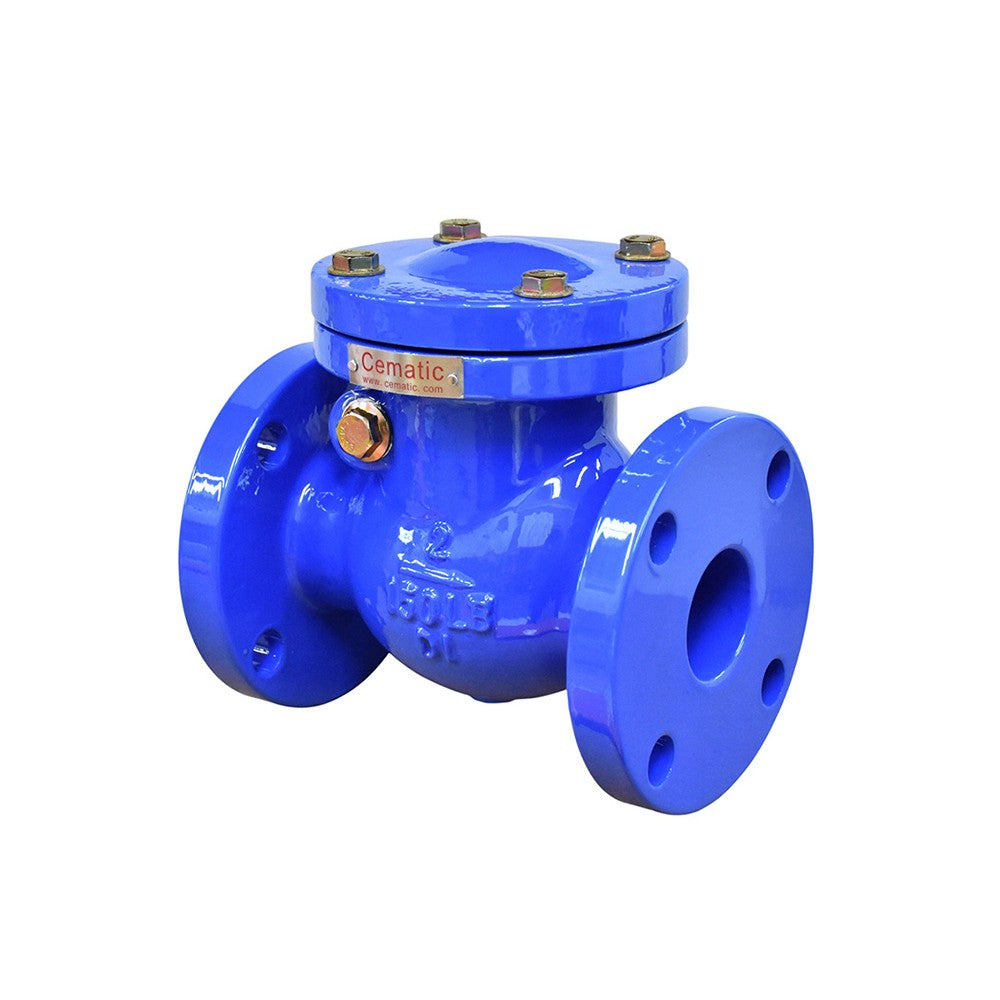

Válvula Check Columpio de Hierro Dúctil con Bridas ANSI 150 y Recubrimiento Epoxy
La válvula check columpio de Cematic evita el retorno del fluido en líneas de agua y aceite. Por lo tanto, protege bombas, equipos y tuberías contra el golpe de ariete. Además, su cuerpo y disco de hierro dúctil GGG40 ofrecen resistencia mecánica para servicio continuo.
Asimismo, el asiento y el pasador de acero inoxidable SS316 garantizan un sellado duradero. Finalmente, el recubrimiento epoxy azul protege el exterior contra la corrosión y facilita su identificación en planta.
Características Principales
- ✅ Cuerpo y disco GGG40: por lo tanto, soportan la presión de línea con alta resistencia mecánica.
- ✅ Asiento y pasador SS316: así, el sellado y el giro del disco se mantienen estables en el tiempo.
- ✅ Recubrimiento epoxy azul: además, protege el exterior contra la corrosión.
- ✅ Presión de trabajo máxima de 2.0 MPa: en consecuencia, se instala directamente en líneas ANSI 150.
- ✅ Diseño de columpio: igualmente, el disco abre con el flujo y cierra solo al invertirse.
- ⚠️ No apta para vapor: finalmente, el recubrimiento limita el servicio a 80 °C continuos.
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Tipo | Check de columpio |
| Clase de presión | ANSI 150 |
| Presión de trabajo máxima | 2.0 MPa (20 bar) |
| Cuerpo y disco | Hierro dúctil GGG40 |
| Asiento y pasador | SS316 |
| Recubrimiento exterior | Epoxy azul |
| Temperatura del fluido | Hasta 80 °C en servicio continuo |
| Medios compatibles | Agua y aceite |
| Conexión | Bridada ANSI B16.5 |
| Normas | API 594, ASME B16.5, B16.10, B16.34, API 598 |
Materiales de Construcción
| Componente | Material |
|---|---|
| Cuerpo | Hierro dúctil |
| Disco | Hierro dúctil |
| Asiento | SS316 |
| Pasador de bisagra | SS316 |
| Tapa | Hierro dúctil |
| Junta | Grafito |
| Tornillería | Acero al carbono |
Aplicaciones Industriales
Este equipo se instala, por ejemplo, en los siguientes sectores. Además, funciona con agua y aceite a temperaturas de hasta 80 °C.
Válvula Check Columpio en Bombeo y Abastecimiento de Agua
En estaciones de bombeo y redes de distribución, la válvula se instala en la descarga de la bomba. Por lo tanto, impide que la columna de agua regrese al detener el equipo. Asimismo, protege el impulsor y reduce el riesgo de golpe de ariete.
Tratamiento de Agua y Plantas de Tratamiento (PTAR)
En plantas potabilizadoras y de aguas residuales tratadas, mantiene el flujo en un solo sentido entre tanques, bombas y procesos. Así, evita contaminaciones por retorno y protege los equipos aguas arriba. Finalmente, el hierro dúctil soporta el servicio continuo.
Riego Agrícola e Industrial
En sistemas de riego, la válvula evita que el agua regrese al pozo o a la fuente. En consecuencia, mantiene la línea presurizada y facilita el arranque de la bomba. Igualmente, es útil en riego industrial de áreas verdes y procesos.
Válvula Check Columpio en HVAC y Climatización
En circuitos de agua helada, caliente y de condensación, controla el sentido del flujo. Por lo tanto, evita recirculaciones al apagar las bombas. Además, ayuda a mantener estable el balance hidráulico del sistema, siempre dentro del límite de 80 °C.
Industria Manufacturera
En plantas de manufactura, atiende líneas de agua y aceite de proceso. Así, protege bombas y equipos contra el retorno del fluido. Finalmente, su construcción robusta y el recubrimiento epoxy resisten el ambiente de planta.
Para completar tu instalación, explora nuestra familia de válvulas check y nuestras válvulas de compuerta. Para cotizar, indícanos el diámetro, el fluido, la temperatura y la presión de trabajo. En conclusión, te ayudamos a elegir la válvula check columpio ideal para tu línea.
