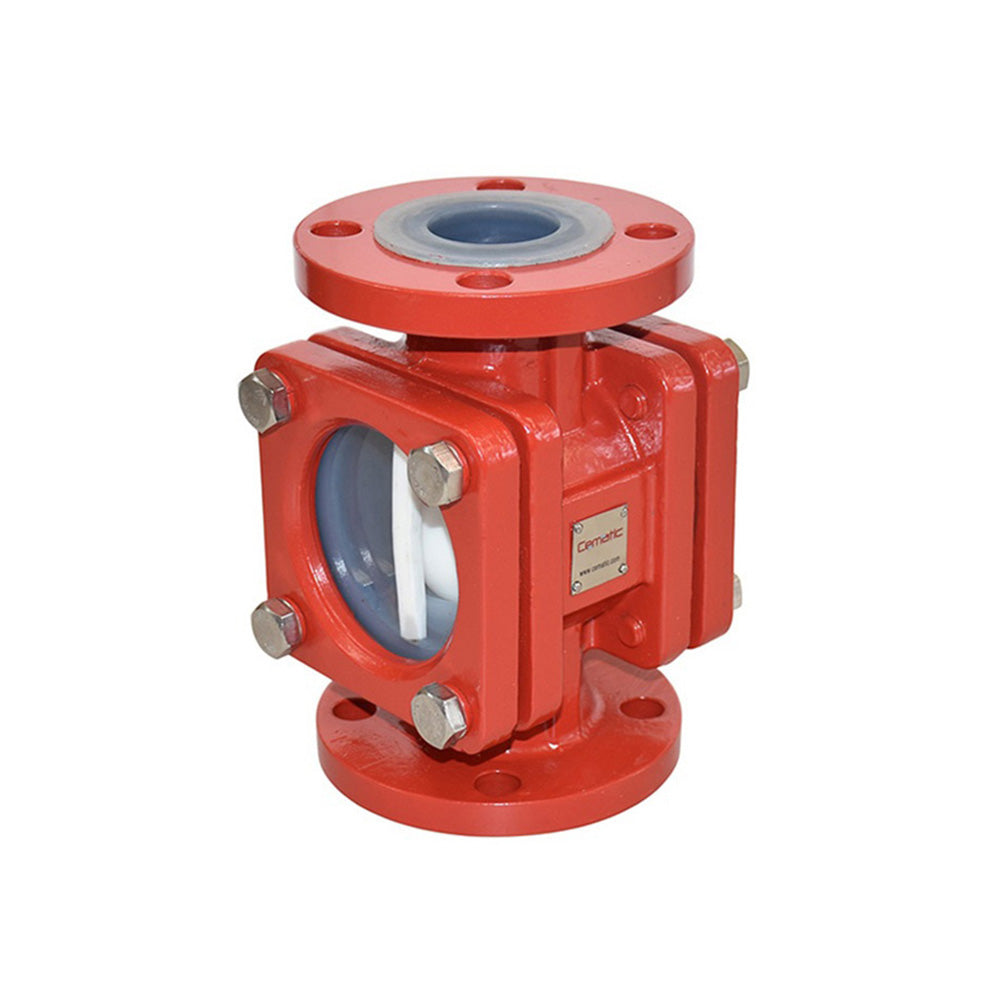

Válvula Check de Bola Anticorrosiva WCB Interior PFA — Con Visor de Inspección Integrado, Brida ANSI 150

La válvula check de bola anticorrosiva con visor de inspección integrado es el único componente de retención anticorrosiva que permite observar el fluido pasando a través de la válvula en tiempo real sin desmontarla ni interrumpir el proceso. La ventana de vidrio (sight-glass) en la parte superior del cuerpo expone directamente el interior de la válvula a la inspección visual — el operador puede verificar en segundos si el fluido está fluyendo, si hay burbujas de gas arrastradas en el líquido, si existen sedimentos o partículas en suspensión, o si la bola está sellando correctamente cuando el flujo se detiene. En líneas de fluidos corrosivos donde el desmontaje de la válvula para inspección implica trabajar con ácidos agresivos, la ventana de inspección es una ventaja de seguridad operativa que ninguna otra check anticorrosiva ofrece.

El mecanismo de retención es idéntico al de la check de bola PFA sin visor: una bola de PTFE flota libremente dentro del cuerpo revestido de PFA, abre con el flujo ascendente y cierra por gravedad al detenerse el flujo o ante contrapresión — sin resorte, sin bisagra, sin ningún mecanismo que pueda correrse con el fluido agresivo. La ventana agrega la capacidad de inspección sin modificar el principio de funcionamiento ni la resistencia química del revestimiento PFA.

El visor de inspección — qué permite ver y por qué importa

La ventana de inspección (sight-glass) integrada en el cuerpo de la válvula proporciona visibilidad directa del interior durante la operación normal del proceso:

• Verificación de flujo activo: En líneas de dosificación de ácidos donde la ausencia de flujo puede no ser detectada inmediatamente por el sistema de control, el operador puede verificar visualmente en segundos si el fluido está pasando a través de la línea — sin necesidad de instrumentación adicional de flujo.
• Detección de burbujas de gas: La presencia de gas arrastrado en un fluido líquido es visible a través del visor — burbujas de gas en una línea de dosificación de ácido pueden indicar cavitación en la bomba, fuga de vapor en el sistema o una reacción química no esperada en la línea.
• Detección de sedimentos y partículas: Sólidos en suspensión en el fluido son visibles a través del visor antes de que lleguen a equipos sensibles aguas abajo — permite intervenir preventivamente antes de que los sólidos dañen bombas, válvulas de control o instrumentación.
• Verificación del estado de la bola: En posición de flujo detenido, la bola de PTFE debe estar visible en posición de cierre sobre el asiento cónico. Si la bola no cierra correctamente, la inspección visual a través del visor lo revela sin desmontaje.
• Seguridad en operaciones con ácidos agresivos: Inspeccionar el interior de una válvula check en una línea de HF o H₂SO₄ concentrado implica normalmente cerrar la válvula, purgar la línea, desmontar la válvula y trabajar con residuos del ácido agresivo. El visor elimina la necesidad de desmontaje para la mayoría de las inspecciones rutinarias.

Principio de funcionamiento — bola PTFE sin resorte, instalación vertical

El mecanismo de retención es igual al de la check de bola PFA estándar:

• Flujo ascendente — válvula abierta: La presión del fluido levanta la bola de PTFE de su asiento. El fluido pasa alrededor de la bola hacia arriba. La bola es visible a través del visor en posición levantada.
• Flujo detenido o contrapresión — válvula cerrada: La bola cae por su propio peso sobre el asiento cónico revestido de PFA, sellando el paso. La bola es visible a través del visor en posición de cierre — confirmación visual inmediata del estado de la válvula.
• Sin resorte: Ningún componente metálico activo en contacto con el fluido — el resorte es el componente más susceptible a la corrosión en check convencionales. La bola de PTFE y el revestimiento PFA son los únicos materiales que tocan el fluido.

Instalación vertical obligatoria con flujo ascendente — igual que la check de bola PFA sin visor. El cierre por gravedad requiere que la bola pueda caer sobre el asiento cuando el flujo se detiene. En instalaciones horizontales, la check de columpio wafer PFA es la alternativa correcta.

Componentes de la válvula

Especificaciones técnicas

• Tipo: Check de bola con visor de inspección integrado — retención por gravedad sin resorte
• Norma de diseño: API 6D
• Face to face: ASME B16.10
• Bridas: ANSI/ASME B16.5 Clase 150
• Inspección y pruebas: API 598
• Material del cuerpo: A216 WCB + revestimiento PFA
• Bola: PTFE virgen
• Revestimiento interior: PFA
• Visor: Sight-glass integrado en el cuerpo — inspección visual sin desmontaje
• Pernos: A193 B7
• Diámetros nominales en stock: 1" (DN25), 1½" (DN40), 2" (DN50), 3" (DN80), 4" (DN100)
• Diámetros bajo pedido: ½", ¾", 1¼", 5", 6"
• Presión máxima: 285–290 psi (19.6–20 bar) a 38 °C
• Temperatura de trabajo: -20 °C a +200 °C — verificar concentración y temperatura del fluido específico
• Instalación: Vertical obligatoria con flujo ascendente
• Cierre: Por gravedad — sin resorte
• Capacidad de vacío: Hasta 0.1 mbar

Comparativa — tres check anticorrosivas PFA Cematic

Compatibilidad química

• ✅ Ácido clorhídrico HCl — cualquier concentración
• ✅ Ácido nítrico HNO₃ — incluyendo concentrado
• ✅ Ácido fluorhídrico HF — cualquier concentración
• ✅ Cloro líquido Cl₂
• ✅ Ácido sulfúrico H₂SO₄ — incluyendo concentrado
• ✅ Hipoclorito de sodio NaClO
• ✅ Álcalis concentrados (NaOH, KOH)
• ✅ Solventes orgánicos agresivos
• ⚠️ Verificar siempre concentración y temperatura específica del proceso

Aplicaciones principales

• Líneas de dosificación de ácidos con verificación de flujo: La aplicación más frecuente del visor en instalaciones de química agresiva. En sistemas de dosificación de HF, H₂SO₄ o HCl donde la ausencia de flujo puede pasar desapercibida para el sistema de control, el operador verifica visualmente en cada ronda de inspección que el ácido está fluyendo correctamente — sin instrumentación adicional y sin riesgo de exposición al ácido por desmontaje.
• Prevención de reflujo con verificación de cierre: En cualquier línea vertical de ácido agresivo donde se requiere retención — descarga de bombas dosificadoras, líneas de transferencia, retorno de reactivos — el visor permite verificar que la bola está en posición de cierre cuando la bomba se detiene, confirmando que no hay retorno del ácido hacia equipos aguas arriba.
• Procesos con fluidos que generan sedimentos: En líneas donde el fluido ácido puede arrastrar sólidos cristalizados, precipitados o partículas de proceso, el visor permite detectar la presencia de sólidos antes de que alcancen equipos sensibles aguas abajo — accionando preventivamente sin necesidad de parar la línea para inspección.
• Detección de gas arrastrado en líneas de ácido líquido: La presencia de burbujas en una línea de ácido líquido puede indicar cavitación en la bomba, reacción química generando gas en la línea, o entrada de aire al sistema — condiciones que el visor revela visualmente antes de que afecten la dosificación o generen un incidente.
• Industria química y petroquímica: Retención con inspección visual en líneas de transporte, dosificación y recirculación de ácidos minerales. El visor es especialmente valorado en plantas con normativas de inspección periódica de integridad de líneas de proceso.
• Minería — circuitos de lixiviación y SX-EW: Retención con verificación visual en líneas de H₂SO₄ concentrado y electrolito de electrodeposición. La verificación visual del flujo sin desmontaje reduce significativamente el tiempo de exposición del personal a los fluidos agresivos durante las inspecciones de rutina.
• Farmacéutica y procesos de alta pureza: Verificación visual de ausencia de burbujas y partículas en fluidos de síntesis — el visor permite confirmar la calidad visual del fluido sin necesidad de muestreo manual que implicaría abrir la línea.

Para la gama completa de válvulas anticorrosivas, ver categoría de válvulas anticorrosivas PFA →
