Kit de Automatización para Actuador Proporcional Simple Efecto — Sensor, Electroválvula y Regulador incluidos, Control 4-20 mA, IO-Link

El kit de automatización para actuador proporcional de Cematic es la solución integral para convertir válvulas con actuador neumático de simple efecto en sistemas de control proporcional automatizado. A diferencia de los posicionadores convencionales, este kit incluye todos los componentes necesarios en un sistema modular.

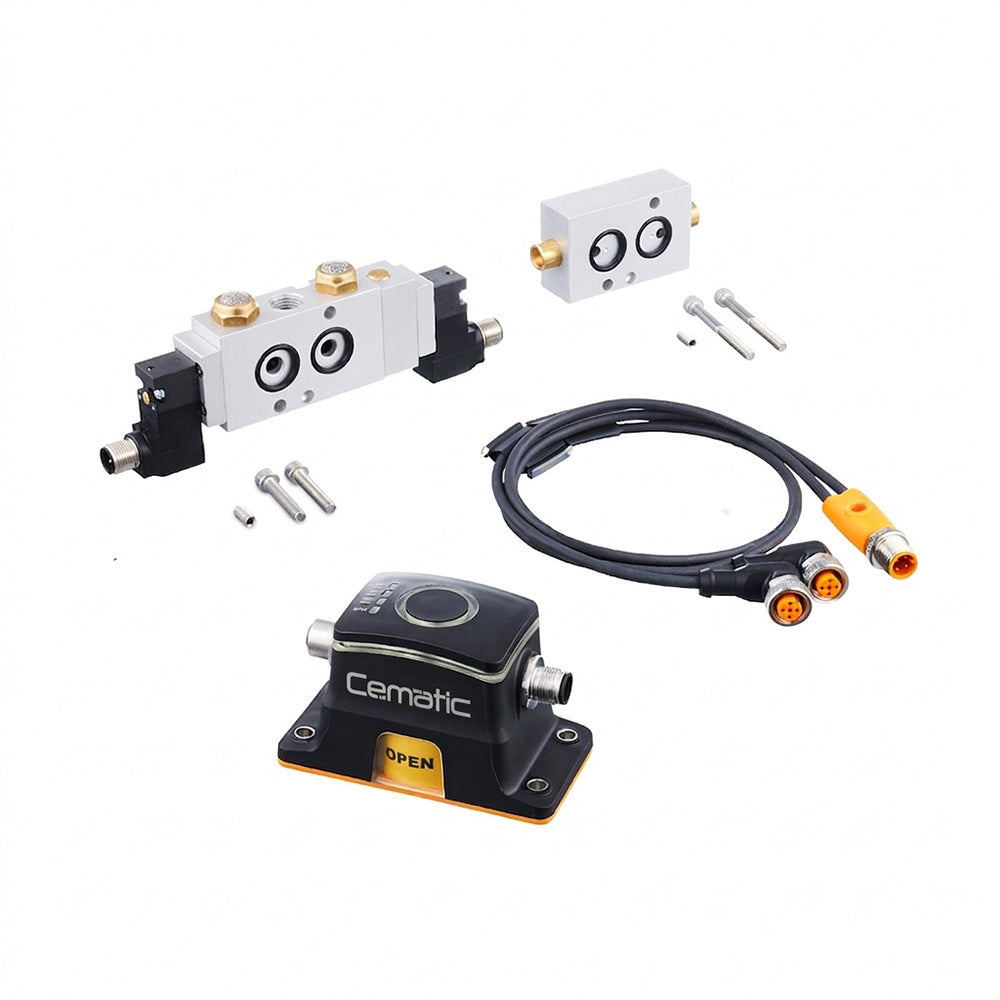

Sensor de posición, electroválvula, regulador de flujo y cables van incluidos. Por tanto, permite transformar un actuador existente en un sistema de posicionamiento proporcional sin reemplazar la válvula ni el actuador.

La señal de control analógica 4-20 mA o 0-10 V, además, facilita la integración directa con PLC y sistemas SCADA sin conversores adicionales. La comunicación IO-Link permite, igualmente, supervisión del estado y diagnóstico remoto desde el sistema de control de la planta.

Por qué este kit simplifica la automatización proporcional en un solo sistema modular

La automatización proporcional de una válvula neumática convencional requiere varios componentes que habitualmente se especifican y adquieren por separado. Este kit los integra en un sistema diseñado para funcionar en conjunto, dado que la compatibilidad entre componentes está garantizada de fábrica:

• Sensor de posición incluido — ya que es el elemento que cierra el lazo de control: El sensor detecta la posición real del actuador y la transmite al sistema de control. Sin sensor, el posicionamiento es en lazo abierto y no puede garantizarse la posición real de la válvula. El autodiagnóstico del sensor, además, detecta de forma continua desgaste, bloqueos o adherencias en el actuador.
• Electroválvula de control incluida — dado que controla el flujo de aire: La electroválvula regula el suministro de aire a la cámara activa del actuador en función de la señal de control. Su control directo por el posicionador, asimismo, reduce la complejidad del cableado frente a los sistemas con electroválvula independiente.
• Regulador de flujo incluido — para ajustar la velocidad de respuesta: El regulador limita el caudal de aire hacia el actuador, controlando la velocidad de apertura y cierre de la válvula. Por ello, permite adaptar la respuesta dinámica del conjunto a los requisitos del proceso sin modificar la señal de control.
• Cables de conexión incluidos — puesto que el kit está listo para instalar: El kit incluye todos los cables de conexión necesarios para el cableado del sensor, la electroválvula y la alimentación. El técnico de instalación no necesita, igualmente, adquirir ni fabricar cables adicionales para la puesta en marcha.

IO-Link — por qué supera a la señal analógica estándar en diagnóstico y supervisión remota

La comunicación IO-Link es el diferenciador de este kit frente a los sistemas de posicionamiento proporcional convencionales que solo ofrecen señal analógica. A continuación se describen las ventajas clave de IO-Link:

• Diagnóstico remoto sin acceder al actuador en campo — puesto que IO-Link transmite el estado del dispositivo al PLC: El sensor transmite datos de diagnóstico al sistema de control a través del maestro IO-Link. El operador puede verificar el estado del conjunto y las alarmas desde la sala de control. Por tanto, se reducen las visitas de inspección en campo.
• LED RGB ajustables — para información visual inmediata en campo: Los LED RGB del sensor indican visualmente el estado operativo del conjunto — posición alcanzada, alarma, fallo de comunicación — con colores configurables. Es, asimismo, la forma más rápida de verificar el estado del actuador durante la ronda de inspección en planta.

LED RGB y modos de aprendizaje — cómo el kit también acelera la puesta en marcha

• Múltiples modos de aprendizaje — dado que simplifican la puesta en marcha: El kit incluye varios modos de autoaprendizaje que permiten configurar el rango de posicionamiento sin programación manual. En consecuencia, la puesta en marcha es más rápida que en los posicionadores convencionales que requieren ajuste manual de los parámetros.

Proporcional vs. ON/OFF — cuándo este kit es la especificación correcta

El control proporcional posiciona el actuador en cualquier punto entre 0% y 100% de apertura. Es la especificación correcta cuando el ON/OFF no puede satisfacer los requisitos del proceso:

• Regulación continua de caudal — ya que el ON/OFF solo permite dos posiciones: Cuando el proceso requiere mantener un caudal específico entre el mínimo y el máximo de la válvula, el control proporcional es el único que puede satisfacer ese requisito. El control ON/OFF, en cambio, solo puede abrir o cerrar completamente la válvula.
• Control de presión y temperatura en lazo cerrado — puesto que el PID necesita regulación continua de la válvula: Los lazos de control PID requieren un elemento final de control que responda de forma proporcional a la señal del controlador. El kit proporcional permite usar la válvula neumática como elemento final de regulación en esos lazos, aunque el actuador sea de simple efecto.
• Procesos donde la apertura parcial reduce el consumo energético: En muchos procesos, la válvula opera en posición parcial — entre 20% y 80% de apertura. El control proporcional permite esa posición parcial. En consecuencia, reduce el consumo de aire y la energía del compresor frente al control ON/OFF.

Retrofit — por qué este kit permite modernizar actuadores existentes sin reemplazarlos

El retrofit de válvulas manuales o actuadores convencionales a control proporcional es una de las aplicaciones más importantes de este kit, ya que evita el reemplazo completo del activo:

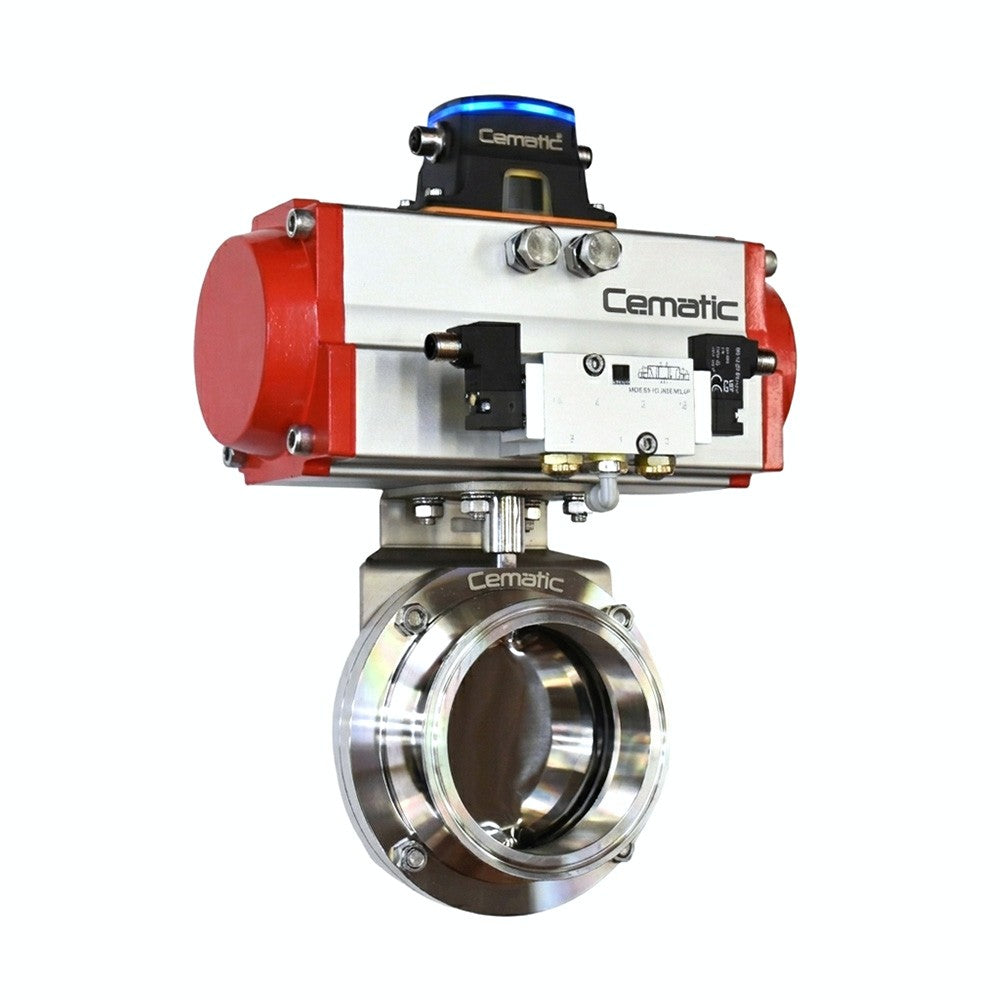

• Sin reemplazar la válvula ni el actuador — pues el kit se instala sobre el actuador existente sin modificaciones: El sensor y la electroválvula se instalan sobre el actuador neumático de simple efecto existente sin modificar la válvula ni el actuador. La inversión se limita al kit de automatización, no al conjunto completo. En consecuencia, el retrofit es significativamente más económico que el reemplazo del activo.
• Compatible con actuadores de simple efecto estándar — igualmente con diferentes marcas y modelos: El kit es compatible con la mayoría de los actuadores neumáticos de simple efecto del catálogo industrial. La montura estándar ISO5211, asimismo, facilita la instalación sin adaptadores especiales en la mayoría de los casos.

Especificaciones técnicas del kit de automatización para actuador proporcional

Kit proporcional con IO-Link vs. posicionador convencional — tabla comparativa para seleccionar el correcto

Aplicaciones principales del kit de automatización para actuador proporcional

• Control proporcional de válvulas neumáticas en procesos donde el ON/OFF es insuficiente: En lazos de control de caudal, presión o temperatura donde se requiere regulación continua, este kit convierte el actuador neumático de simple efecto en un elemento final de control proporcional. El sensor de posición cierra el lazo, garantizando que la válvula alcance y mantenga la posición comandada aunque varíe la presión diferencial.
• Retrofit de válvulas manuales o actuadores convencionales en plantas existentes: Cuando una válvula manual debe integrarse en el sistema automatizado, este kit lo hace posible sin reemplazar el activo. El costo de la modernización es, por tanto, significativamente menor que el reemplazo completo de la válvula y el actuador.

Aplicaciones en skids, retrofit y dosificación donde el kit proporcional también es la opción correcta

• Integración en skids y equipos OEM donde el espacio y el cableado son restricciones: En módulos de proceso compactos y estaciones de dosificación, la solución modular simplifica el diseño eléctrico y neumático. La señal estándar 4-20 mA / 0-10 V, y facilita la integración con el PLC del módulo sin configuración especial.
• Regulación de flujo y dosificación en procesos de mezcla: Cuando la proporción de mezcla debe ajustarse dinámicamente, el control proporcional es la solución correcta. El autodiagnóstico del sensor, detecta adherencias o bloqueos en el actuador. En consecuencia, también reduce el riesgo de error de dosificación por fallo mecánico.
• Automatización industrial con PLC y SCADA en instalaciones sin zona clasificada: El kit se integra con los sistemas de control estándar mediante señal 4-20 mA o 0-10 V, sin configuración especial. La comunicación IO-Link, finalmente, añade la capa de diagnóstico que los sistemas SCADA pueden aprovechar para monitoreo en tiempo real del estado del actuador.
