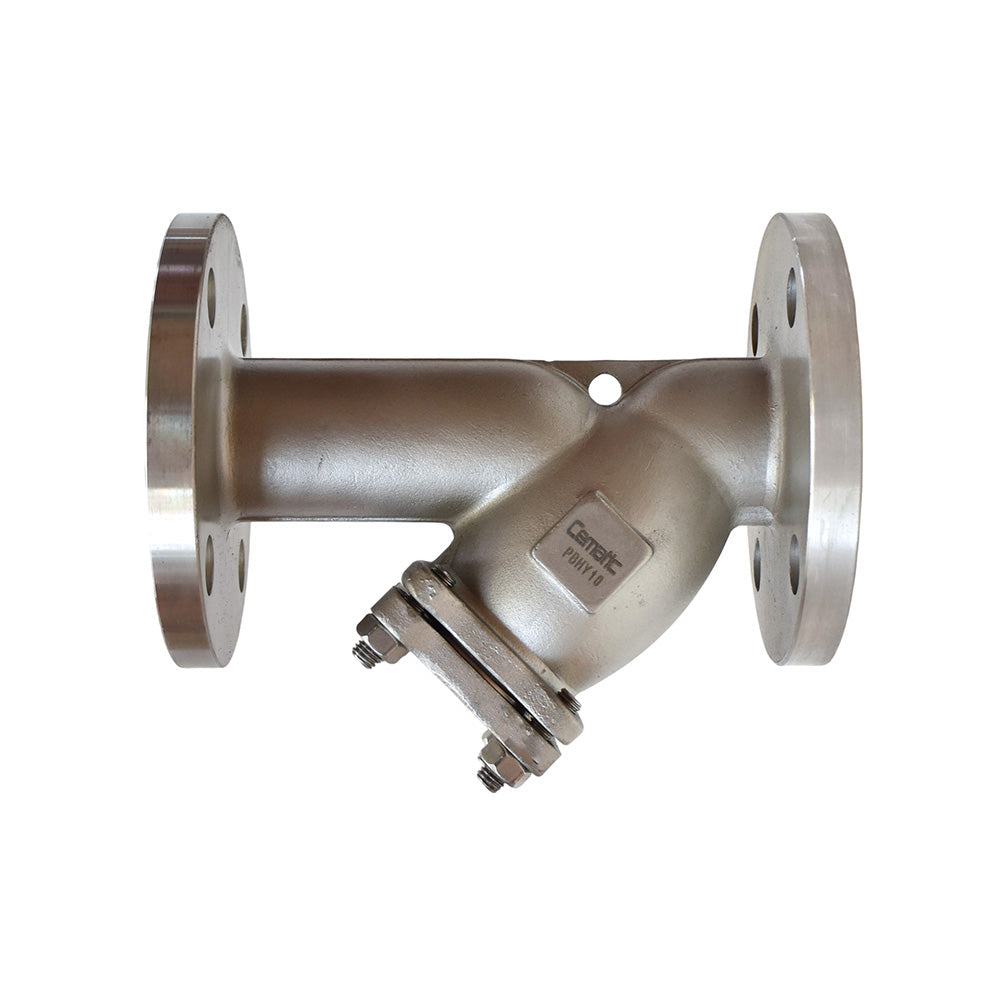

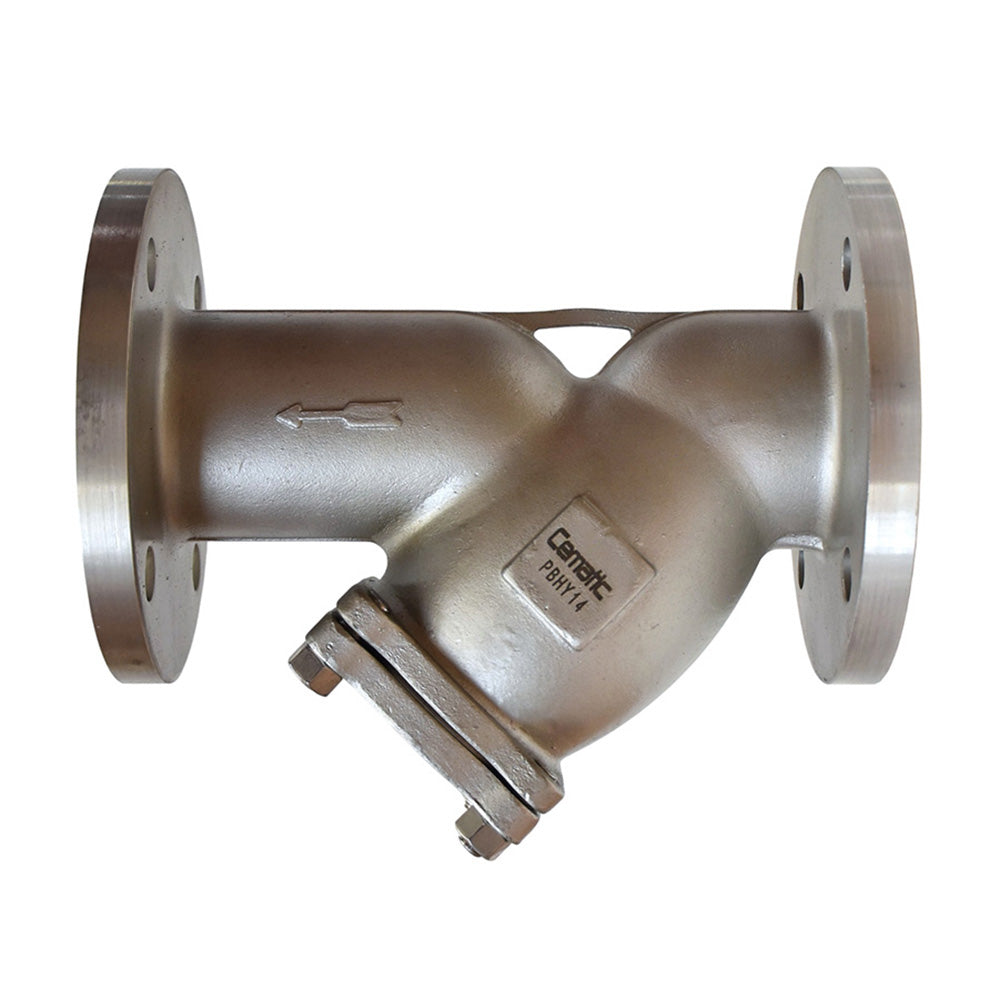

Filtro Tipo Y SS316 ANSI 150 — Protección de Línea para Agua, Vapor, Gases y Fluidos de Proceso
El filtro tipo Y SS316 ANSI 150 de Cematic protege bombas, válvulas de control, medidores de flujo y demás equipo de instrumentación de la presencia de partículas sólidas, óxido de tubería e incrustaciones que circulan en la línea de proceso.
Su diseño en Y permite instalar el elemento filtrante (malla) en un cuerpo compacto de bajo perfil, con acceso directo para limpieza o reemplazo sin necesidad de desmontar la tubería adyacente.
El cuerpo en acero inoxidable SS316 ofrece resistencia a la corrosión en fluidos con cloruros, agua de proceso y ambientes moderadamente agresivos donde un cuerpo en hierro fundido o acero al carbono no sería suficiente.
Por lo tanto, es la especificación correcta para plantas químicas, farmacéuticas, alimentarias y de agua donde el contacto del filtro con el fluido debe cumplir requisitos de higiene o resistencia química.
Malla del Filtro Tipo Y SS316 — Selección según el Fluido
La malla filtrante de este filtro tipo Y SS316 ANSI 150 se especifica según el tamaño de partícula que se necesita retener y el equipo que se busca proteger aguas abajo:
- Malla 20-40 (gruesa): protección general de bombas centrífugas y válvulas de control contra sedimentos gruesos, arena y residuos de instalación en líneas de agua y proceso.
- Malla 60-80 (media): recomendada aguas arriba de medidores de flujo, posicionadores neumáticos y válvulas de control de precisión, donde partículas finas afectarían la calibración o el asiento.
- Malla 100+ (fina): protección de instrumentación sensible y sistemas de dosificación química donde se requiere retener partículas muy finas.
Especificaciones Técnicas del Filtro Tipo Y SS316 ANSI 150
| Parámetro | Valor |
|---|---|
| Tipo | Filtro tipo Y (Y-strainer), colador de línea |
| Material del cuerpo | Acero inoxidable SS316 |
| Material de la malla | Acero inoxidable SS304/SS316 |
| Conexión | Bridas ANSI 150 RF — perforación ASME B16.5 |
| Diámetros nominales | 1" a 4" (DN25 a DN100) |
| Presión nominal | ANSI 150 — hasta 19.6 bar a temperatura ambiente, reducida a mayor temperatura según ASME B16.34 |
| Temperatura de operación | -20 °C a +200 °C según empaque de brida |
| Tapón de purga/drenaje | Incluido, para limpieza sin desmontar la malla |
| Norma de diseño | ASME B16.34 / ASME B16.5 |
Compatibilidad de Fluidos del Filtro Tipo Y SS316
- ✅ Agua potable, agua de proceso y agua de enfriamiento
- ✅ Vapor saturado y condensado
- ✅ Aire comprimido y gases industriales secos
- ✅ Fluidos de proceso químico con cloruros moderados, donde el SS316 resiste mejor que un cuerpo en hierro o acero al carbono
- ✅ Fluidos alimentarios y farmacéuticos que requieren cuerpo en acero inoxidable
- ⚠️ Fluidos con sólidos abrasivos en alta concentración: verificar frecuencia de limpieza de malla con el equipo técnico
- ❌ Ácidos concentrados o solventes agresivos fuera de la resistencia química del SS316: consultar aleaciones especiales
Aplicaciones del Filtro Tipo Y SS316 ANSI 150
- Protección de bombas centrífugas: este filtro tipo Y SS316 ANSI 150 se instala aguas arriba de la succión de la bomba para evitar daño al impulsor por partículas sólidas en la línea.
- Protección de válvulas de control: instalado antes de válvulas de control globo o de otros tipos, previene el desgaste prematuro del asiento y el disco por partículas en suspensión.
- Protección de instrumentación de medición: aguas arriba de medidores de flujo y posicionadores, evita que partículas afecten la precisión de la lectura o la calibración.
- Líneas de vapor y condensado: retiene incrustaciones y óxido de tubería antes de trampas de vapor y válvulas reductoras de presión.
