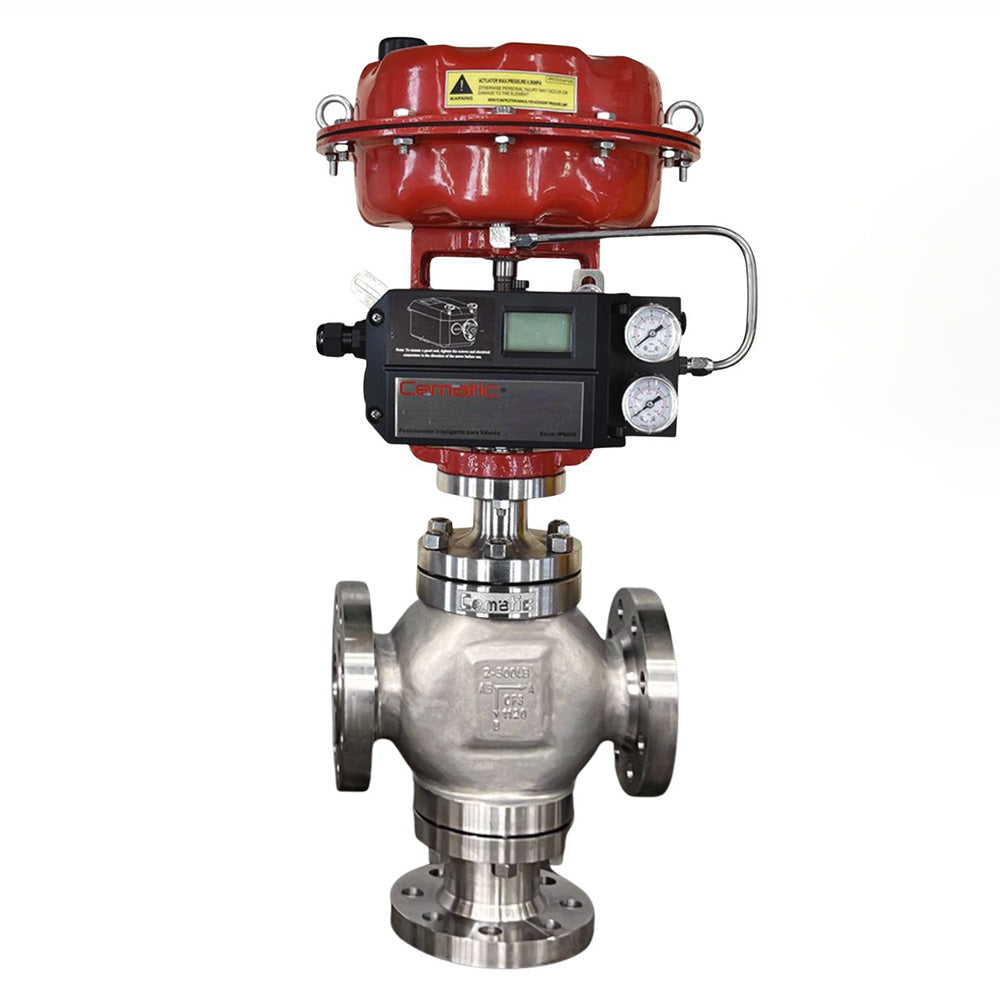

La mejor solución para regular con precisión el flujo de fluidos en sistemas de mezcla o desvío. Su configuración permite combinar o dividir corrientes de proceso, optimizando el control térmico y de caudal en aplicaciones industriales. Fabricadas con cuerpos en Acero al Carbono o Acero Inoxidable y asientos de PTFE o Grafito, ofrecen una excelente estanqueidad, durabilidad y facilidad de mantenimiento.

Beneficios

• Su diseño proporciona una modulación lineal y exacta del flujo, esencial para mantener puntos de ajuste rigurosos de temperatura o caudal.
• Control preciso de mezcla o desvío de flujo.
• Fabricadas con materiales de alta calidad (como acero inoxidable, bronce o fundición de hierro) para garantizar durabilidad y resistencia a la corrosión.

Opciones de Diseño

Cuerpo

• De tres vías, fundición de acero
• Tamaño Nominal: De 3/4” hasta 14”
• Materiales: A216 WCB, A216 WC6, A352 LCB, A351 CF8, A351 CF8M, A351 CF3M, A351 CF3
• Empaque de PTFE en forma de “V”, PTFE y Grafito flexible
• Gasket (Junta): Acero inoxidable (304, 316, 316L), Cobre y Aluminio

• Presión Clase: 150, 300 y 600LB
• Conexión Bridada: FF, RF, RJ, LG (ANSI B16.5)

• Rango de Temperatura: -196 ~ 450°C


Internos (Trim)

• Obturador: De tres vías, tipo “V"
• Material: Acero Inoxidable (304, 316)
• Actuador: Tipo neumático de diafragma de acción simple.
• Material Diafragma: Nylon reforzado con tela y caucho de etileno-propileno (EPDM)
• Rango Resorte: 80 a 240 kPa (0.8 a 2.4 kgf/cm²)
• Presión de aire: 0.14, 0.25, 0.28, 0.4, 0.5 MPa
• Conexión para aire: Rosca interna 1/4” NPT
• Temperatura ambiente: -30 a 70 °C

Performance

• Error de histéresis con posicionador: Dentro del 1 % F.S.
• Linealidad con posicionador: Dentro del ±1 % F.S.

Aplicaciones principales

Existen múltiples aplicaciones industriales gracias a su capacidad de mezclar, desviar o repartir flujos entre tres puertos (dos entradas y una salida, o una entrada y dos salidas). A continuación, algunas de las aplicaciones más comunes:

HVAC (Calefacción, ventilación y aire acondicionado): Mezcla de agua caliente y fría para control de temperatura; distribución o recirculación en sistemas térmicos.

Procesos químicos y petroquímicos: Mezcla o desvío de fluidos entre líneas de proceso; control de caudal en sistemas de dosificación o reactores.

Sistemas térmicos e intercambiadores de calor: Regulación de temperatura mediante mezcla de fluidos calientes y fríos; control de flujo en circuitos de enfriamiento o calefacción.

Sistemas hidráulicos y neumáticos auxiliares: Distribución o conmutación de flujos entre líneas; selección entre bombas o circuitos de respaldo.

Generación y distribución de vapor: Desvío o mezcla de vapor y condensado para control térmico en sistemas industriales.
