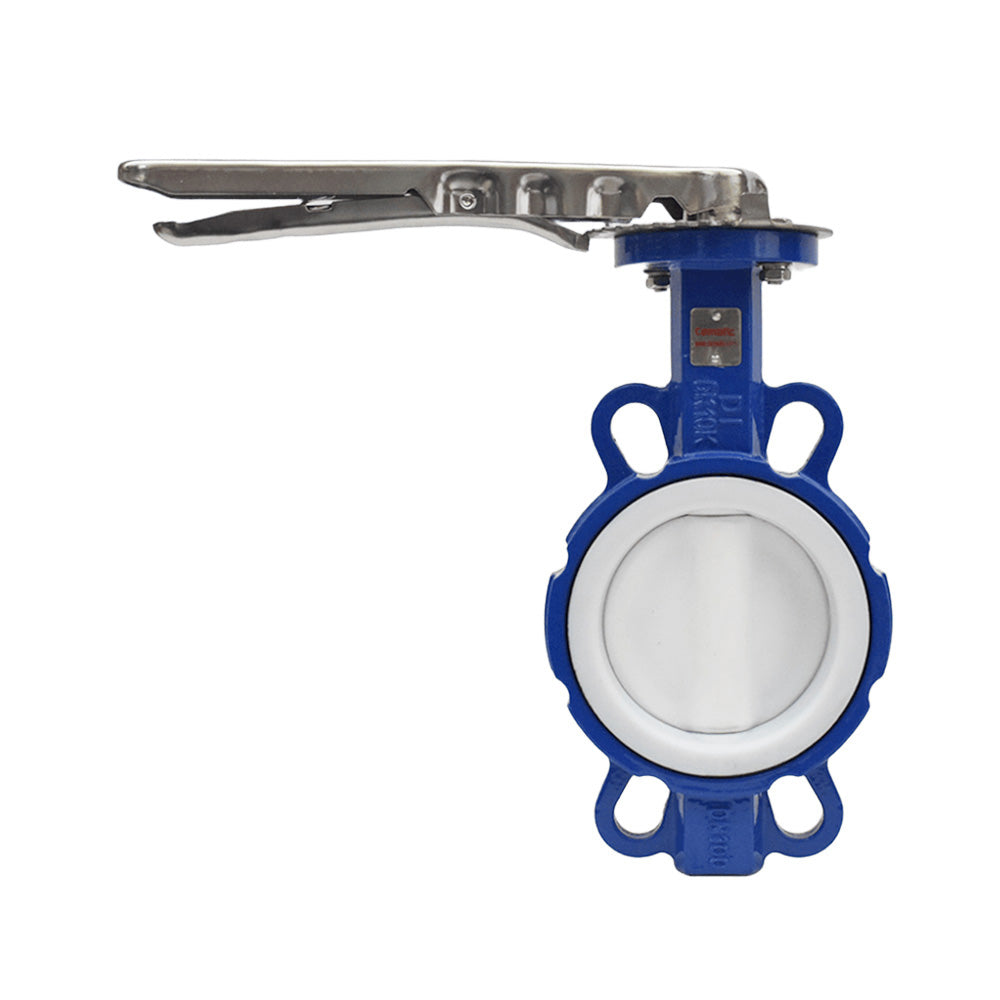

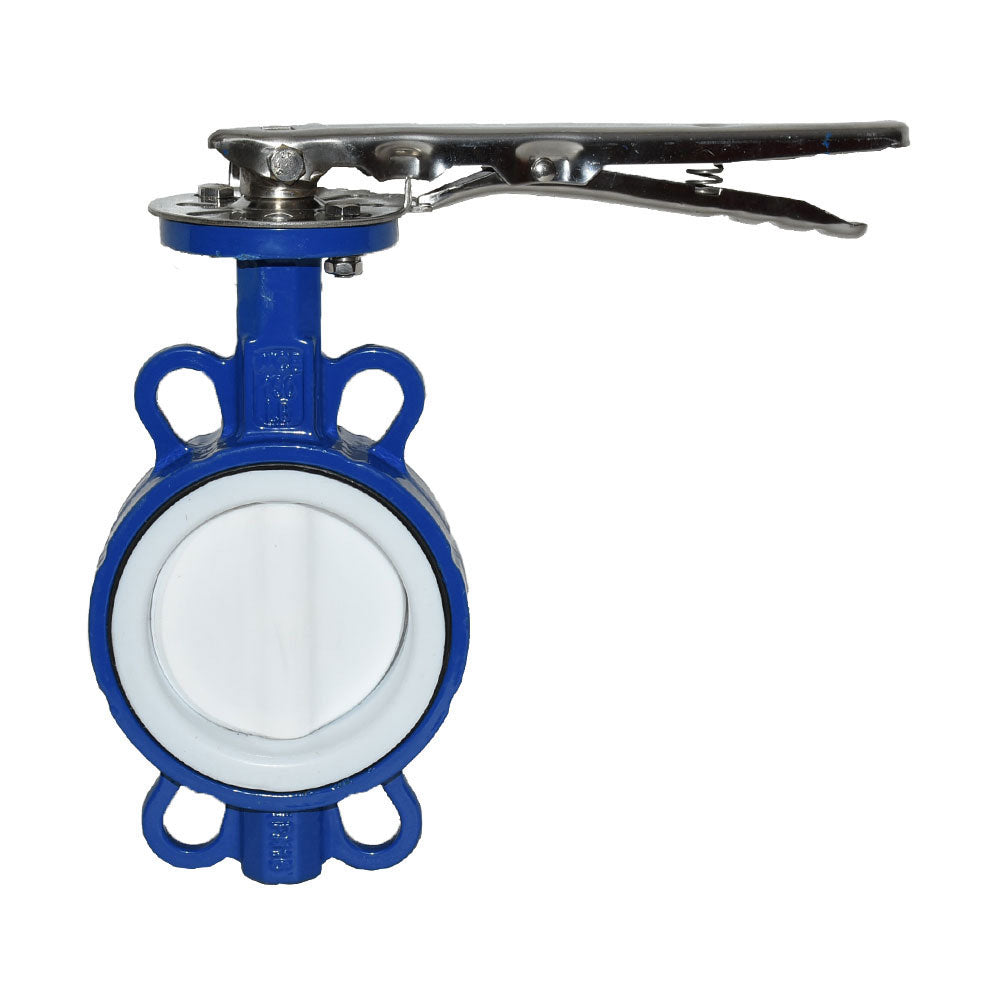

Válvula Mariposa Wafer Asiento y Disco en Teflón

La válvula mariposa wafer tiene el cuerpo en hierro y el disco en SS304 recubierto de teflón (PTFE). Es la opción con mayor resistencia a químicos de toda la línea wafer de hierro. Además, el asiento de EPDM también va recubierto de PTFE. Así, tanto el disco como el asiento resisten el contacto con fluidos corrosivos. El disco gira 1/4 de vuelta para abrir o cerrar el paso del fluido.

Se acciona manualmente con palanca y con actuador neumático o eléctrico.

¿Cuál es la diferencia con otros modelos?

Esta válvula mariposa wafer disco teflón tiene el recubrimiento de PTFE tanto en el disco como en el asiento. Por lo tanto, ofrece más protección que los modelos donde solo el asiento lleva teflón. Además, el teflón reduce la fricción entre las dos piezas. En consecuencia, la apertura y el cierre son más suaves y la válvula dura más.

Especificaciones

• Cara a cara: EN558-1
• Conexión: Bridas Wafer PN10 / PN16
• Cuerpo: Fundición de hierro
• Disco: SS304 recubierto de teflón (PTFE)
• Asiento: EPDM recubierto de teflón (PTFE)
• Uso: Fluidos con nivel medio de agresividad química
• Presión máxima: 230 psi
• Temperatura: -20 °C a 110 °C
• Actuador neumático: simple o doble efecto
• Actuador eléctrico: on-off o modulante

Aplicaciones principales

Esta válvula mariposa wafer disco teflón trabaja bien en varias industrias. A continuación te mostramos los usos más comunes.

Procesos Químicos: En plantas de proceso, esta válvula controla el flujo de líquidos con nivel medio de agresividad. Por eso, es la primera opción cuando el EPDM simple o el NBR no son suficientes para el fluido.

Industria del Petróleo: En el manejo de derivados del petróleo e hidrocarburos, el recubrimiento de PTFE en el disco protege contra el desgaste. Además, el asiento con teflón mantiene el sello en buen estado por más tiempo.

Sistemas HVAC: En sistemas de calefacción, ventilación y aire acondicionado, esta válvula regula el flujo de agua y fluidos de enfriamiento. Gracias al doble recubrimiento de PTFE, el sello dura más en estos entornos.

Fabricación de Papel: En procesos donde se maneja pulpa de papel y químicos del blanqueo, el disco y el asiento de teflón resisten el contacto con estos fluidos. Por lo tanto, es una opción muy usada en esta industria.

Agua Potable y Aguas Residuales: En plantas de tratamiento de agua y sistemas de riego, esta válvula regula el flujo de forma eficiente. Además, el PTFE no reacciona con el agua ni con los químicos del proceso.
