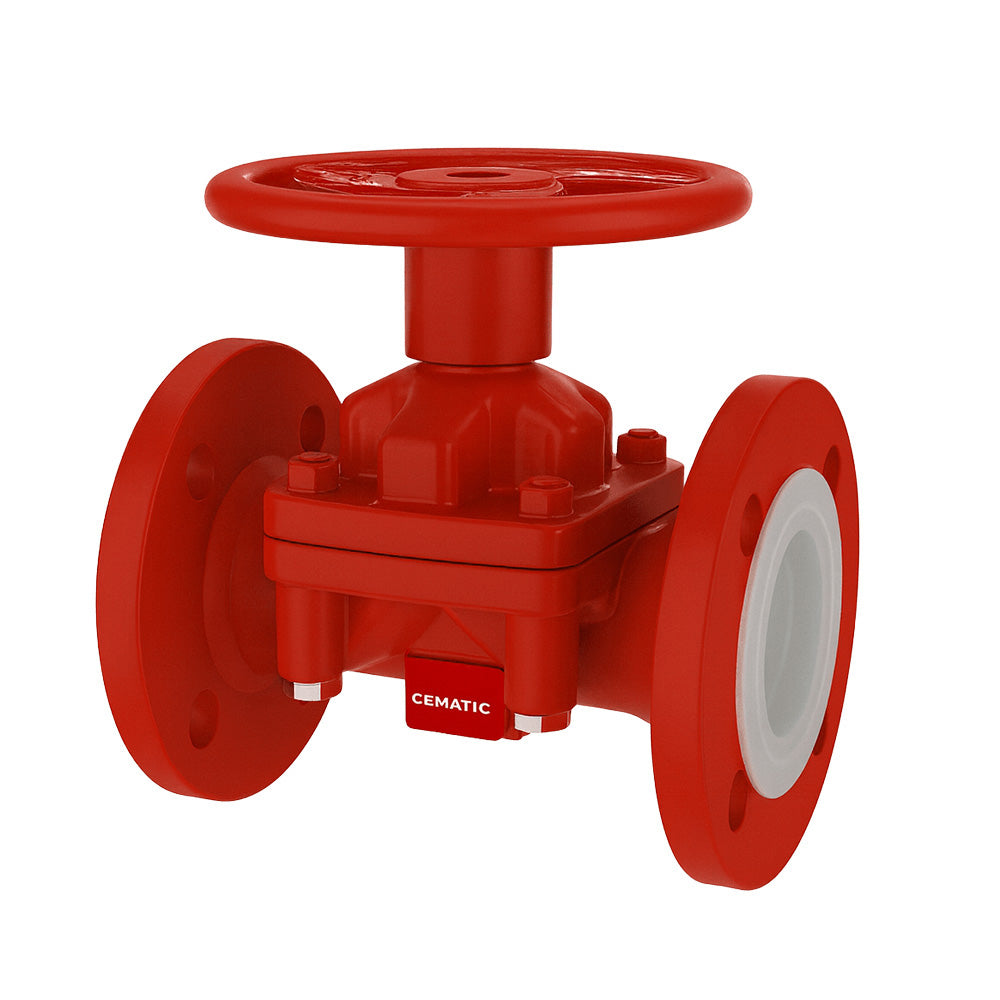

Esta válvula combina un diseño de diafragma hermético que aísla el fluido de las partes móviles, evitando fugas y contaminación, con un revestimiento en PFA que ofrece resistencia superior a la corrosión y a los productos químicos agresivos.

Es ideal para aplicaciones en la industria química, farmacéutica y de procesos donde se requiere máxima protección contra la corrosión y un sellado confiable.

El accionamiento es manual con manija, engranaje helicoidal y automatizado con Actuador Neumático o Eléctrico.

Especificaciones

• Diseño | Montura: API 6D | ISO 5211
• Face to Face: ANSI/ASME B16.10
• Bridas: ANSI/ASME B16.5 Clase 150
• Prueba: API 598
• Temperatura de Trabajo: Rango -20°C ~ 200°C [revise concentración y temperatura de fluido de proceso]
• Presión Máxima: 285 ~ 290 psi @ 100°F (38°C)

Aplicaciones principales

La válvula de diafragma con cuerpo en acero (WCB), internos en acero inoxidable y recubrimiento interno en (PFA) está diseñada para trabajar en procesos corrosivos y de alta pureza, combinando resistencia mecánica y química en un solo equipo. Excelente protección y resistencia contra fluidos agresivos.

Industria química y petroquímica: Ideal para el manejo de ácidos concentrados, álcalis y disolventes que pueden dañar las válvulas metálicas convencionales.

Procesos de cloro, oxidantes y blanqueo: Recomendada en líneas que transportan cloro, hipoclorito o peróxidos, donde se requiere alta resistencia a la corrosión y estanqueidad total.

Industria farmacéutica y alimentaria: Utilizada en sistemas que demandan limpieza, pureza y ausencia de contaminación por contacto metálico.

Procesos de semiconductores y agua ultrapura: Apropiada para fluidos de extrema pureza, gracias a la inercia química y baja lixiviación del FPA.

Tratamiento de aguas industriales y efluentes corrosivos: Adecuada para el manejo de soluciones químicas utilizadas en neutralización o recuperación.

Fabricación de papel, tintas, pigmentos y recubrimientos: Su superficie lisa evita incrustaciones, mejorando la eficiencia del proceso y reduciendo el mantenimiento.

Procesos con fluidos pegajosos o cristalizables: El recubrimiento interno evita la adherencia de sólidos y facilita la limpieza posterior.

Ficha Técnica
