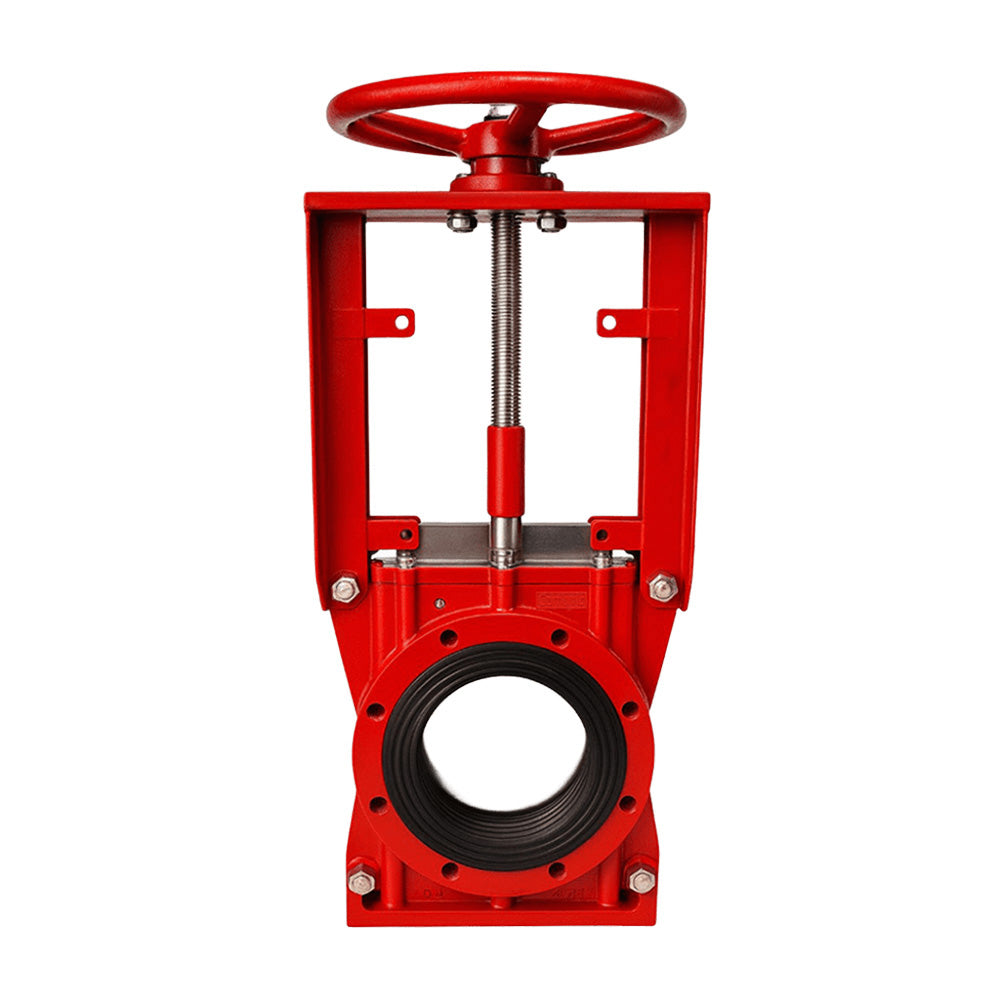

La Válvula de Cuchilla con Cuerpo WCB y Asiento en EPDM está diseñada para aplicaciones industriales que requieren un corte de flujo confiable en el manejo de fluidos que contienen partículas sólidas, lodos, o de alta viscosidad.

Su cuerpo en acero al carbono (WCB) ofrece alta resistencia mecánica y durabilidad, a su vez que el asiento en EPDM garantiza una excelente estanqueidad y compatibilidad química.

Diseño de compuerta tipo oblea para facilitar la limpieza y evitar la acumulación de residuos, con el fin de garantizar el aislamiento bidireccional.

El accionamiento manual con volante permite una operación sencilla y segura, ideal para sistemas donde no se requiere automatización.

Especificaciones

• Tipo: Cuchilla Bidireccional
• Bridas: Clase 150LB
• Presión Nominal: 150LB (1.0 Mpa)
• Presión Máxima: 290psi @100°F(38°C) [ASME B16.34/B16.5]
• Compatible: Aguas residuales, lodos, pulpas, fluidos viscosos (no corrosivos)
• Temperatura de Trabajo: Mín. -20 °C Máx. 110 °C

Aplicaciones comunes

La válvula de cuchilla con cuerpo en WCB, se utiliza principalmente en sistemas donde se requiere una válvula delgada pero resistente para controlar el flujo de fluidos en condiciones exigentes. A continuación, algunas aplicaciones principales:

Minería y procesamiento de minerales: Diseñada para manejar lodos, relaves, slurry y pulpas abrasivas en procesos de transporte, molienda o separación. Ideal para líneas con alto contenido de sólidos donde se requiere resistencia a la erosión y un cierre hermético confiable.

Plantas de energía y generación térmica: Utilizada en sistemas de transporte de cenizas, carbón pulverizado, lodos de piedra caliza y suspensión de escorias, donde las condiciones son altamente abrasivas y requieren una válvula robusta con recubrimiento interno de goma para mayor durabilidad.

Industria del cemento y materiales de construcción: Adecuada para mezclas de cemento, clinker, escoria y agregados, proporcionando control de flujo y aislamiento efectivo en medios densos o con partículas abrasivas.

Pulpa, papel y tratamiento de aguas residuales: Empleada en el manejo de lodos espesos, aguas con sólidos, fibras o sedimentos, donde el diseño de cuchilla permite un paso libre de obstrucciones y evita acumulación de residuos.

Procesos químicos y petroquímicos: Recomendada para fluidos con partículas sólidas, gracias a su recubrimiento interno de goma (EPDM) que protege las partes metálicas contra el desgaste.

Ficha Técnica
